Сведения о средстве измерений: 53964-13 Датчики весоизмерительные тензорезисторные

Номер по Госреестру СИ: 53964-13
53964-13 Датчики весоизмерительные тензорезисторные
(B, Р)

Назначение средства измерений:
Датчики весоизмерительные тензорезисторные B, Р (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.

сертификация программного обеспечения

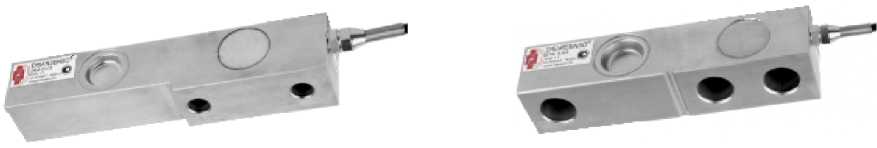

Внешний вид. Датчики весоизмерительные тензорезисторные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1

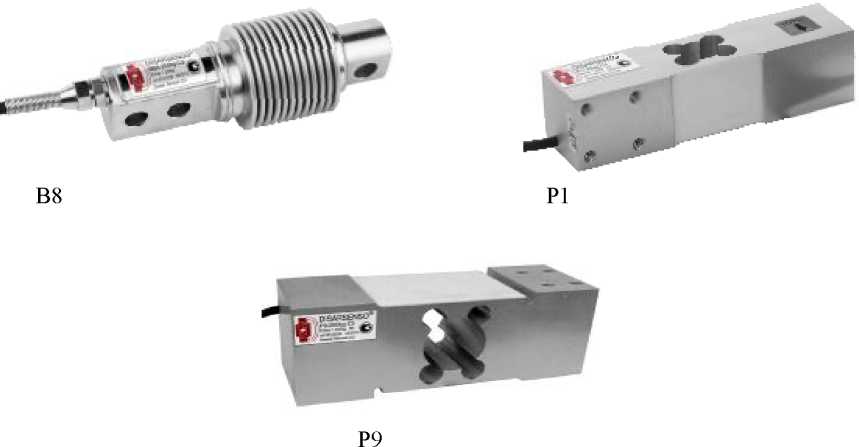

Внешний вид. Датчики весоизмерительные тензорезисторные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 25.06.2018
Номер записи - 143961
ID в реестре СИ - 366361
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "Deasar Sensors Ou"
Страна - ЭСТОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Датчики весоизмерительные тензорезисторные (B, Р)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Deasar Sensors Ou"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
51168-12
17.08.2022
Датчики весоизмерительные тензорезисторные, C11
Фирма "Deasar Sensors Ou" (ЭСТОНИЯ )
ОТ
1 год
51169-12
17.08.2022
Датчики весоизмерительные тензорезисторные, D2
Фирма "Deasar Sensors Ou" (ЭСТОНИЯ )
ОТ
1 год
53964-13
25.06.2018
Датчики весоизмерительные тензорезисторные, B, Р
Фирма "Deasar Sensors Ou" (ЭСТОНИЯ )
ОТ
1 год
54016-13
28.06.2018
Датчики весоизмерительные тензорезисторные, S
Фирма "Deasar Sensors Ou" (ЭСТОНИЯ )
ОТ
1 год

Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.

По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.

Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.

В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.

Бесплатный

Кто поверяет Датчики весоизмерительные тензорезисторные (B, Р)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики весоизмерительные тензорезисторные (B, Р)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, расположенную на датчике, и типографским способом на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным В, Р

  • 1 ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний»;

  • 2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»;

  • 3 ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы»;

  • 4 Техническая документация фирмы-изготовителя «Deasar Sensors Ou», Эстония.

Поверка

Поверка

осуществляется по Приложению В «Методика поверки» ГОСТ Р 8.726-2010.

Основные средства поверки - рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 5 = 0,01%; прибор для измерения выходного сигнала датчика (вольтметр-калибратор класса точности 0,005), гири класса точности М1 и М1-2 по ГОСТ OIML R 111-1-2009.


Изготовитель

Фирма «Deasar Sensors Ou», Эстония.
Адрес: 41531, Eesti, Johvi, Rakvere, 5a

Заявитель

Общество с ограниченной ответственностью «Торговый Дом «Ингрия»
(ООО «Торговый Дом «Ингрия»), адрес: Россия, 195273, г. Санкт-Петербург, Пискаревский проспект, д.63, лит. А, оф.103
Лист № 5 Всего листов 5

Испытательный центр


Федеральное   государственное   унитарное   предприятие   «Сибирский
государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ »)
Адрес: 630004, Новосибирск, 4 пр. Димитрова, 4,
тел. (3832) 10-08-14, факс (3832) 10-13-60 , e-mail: director@sniim.nsk.ru

Конструктивно датчики относятся к датчикам консольного типа и состоят из упругого элемента, тензорезисторов, соединенных по мостовой схеме, присоединительных элементов и устройств термокомпенсации и нормирования. Место наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования загерметизированы.

Принцип действия датчиков основан на преобразовании воздействующего на него усилия в деформацию упругого элемента и преобразовании этой деформации с помощью тензорезисторов в аналоговый электрический сигнал, пропорциональный этому усилию.

Вид нагрузки датчиков В - сдвиговая деформация, вид нагрузки датчиков Р -деформация изгиба, исполнение из алюминия.

Общий вид датчиков представлен на рисунке 1.

Внешний вид. Датчики весоизмерительные тензорезисторные (B, Р), http://oei-analitika.ru

B6                                     B7

Внешний вид. Датчики весоизмерительные тензорезисторные (B, Р), http://oei-analitika.ru

Рис.1 Общий вид датчиков

Датчики типа В имеют следующее обозначение:

ВХ Х - ХХ ХХ

|    класс точности С2/С3______________________

максимальная нагрузка, т/кг

А - исполнение из конструкционной стали

S - исполнение из нержавеющей стали обозначение модификации датчика В6/В7/В8

Датчики типа Р имеют следующее обозначение:

РХ - ХХ ХХ

|класс точности С3

максимальная нагрузка, кг

обозначение модификации датчика P1/P9

Модификации и исполнения датчиков отличаются конструкцией упругого элемента, числом поверочных интервалов, максимальной нагрузкой, габаритными размерами, массой.


  • —  датчик в упаковочной таре (пенопластовый профиль, картонная коробка) - 1 шт.

  • —  руководство по эксплуатации (МА.427370.ВР.РЭ) - 1 экз.


Таблица 1 Основные характеристики датчика типа В

Класс точности в соответствии с ГОСТ Р 8.726-2010

C

Число поверочных интервалов (n)

2000; 3000

Доля от пределов допускаемой погрешности весов (pLC)

0,7

Номинальный относительный выходной сигнал, мВ/В

B6:  2,0 ± 0,002

B7:  3,0 ± 0,003

B8:  2,0 ± 0,002

Минимальный поверочный интервал датчика (vmin)

В6: Emax/8000

В7: Emax/10000

B8: Emax/10000

Минимальная статическая нагрузка (Emin), кг

0

Входное сопротивление, Ом

400±20

Выходное сопротивление, Ом

352±3

Напряжение питания, В

от 10 до 15

Предел безопасной нагрузки (Elim), % от Emax

150

Предельные значения температуры, °С

от -10 до +40

Обозначение по влажности

СН

Среднее время наработки на отказ

20000 ч

Кабель

B6: диаметр: 5 мм (0,3^7,5 т); 6 мм (1(Н25 т)

длина: 2,6 м (0,3^2 т); 3,5 м (3т); 5,2 м (5^7,5 т); 7 м (10т); 12 м (15^25т) В7: диаметр: 5 мм (0,25^5 т); 6 мм (7,5^10 т)

длина: 3 м (0,25^2,5 т); 4,2 м (3^5т); 5 м (7,5^10т)

В8: диаметр: 5 мм

длина: 3 м

Габаритные размеры и масса датчиков приведены в таблице 2 Таблица 2

Обозначение

Максимальная нагрузка (Emax)

Габаритные размеры, мм, не более

Масса, кг, не более

длина

высота

B6

0,3; 0,5; 1; 2; 3 т

203

43

2,1

5; 7,5 т

235

52

4,9

10 т

279

67

8,7

15; 20; 25т

318

83

27,5

B7

0,25; 0,3; 0,5; 0,75; 1; 1,5; 2; 2,5 т

130

32

1,2

3; 5 т

172

38

2,4

7,5; 10 т

226

51

3,7

B8

5; 10; 20; 30; 40; 50; 75;

100; 150; 200; 250; 300, 500 кг

120

045

1,3

Таблица 3 Основные характеристики датчика типа Р

Класс точности в соответствии с ГОСТ Р 8.726-2010

C

Число поверочных интервалов (n)

3000

Доля от пределов допускаемой погрешности весов (Plc)

0,7

Номинальный относительный выходной сигнал, мВ/В

2,0 ± 0,2

Минимальный поверочный интервал датчика (vmin)

Р1: Emax/10000

Р9: Emax/15000

Минимальная статическая нагрузка (Emin), кг

0

Входное сопротивление, Ом

404±15

Выходное сопротивление, Ом

350±3

Напряжение питания, В

от 10 до 15

Предел безопасной нагрузки (Elim), % от Emax

150

Предельные значения температуры, °С

от -10 до +40

Обозначение по влажности

SH

Кабель

диаметр: 5 мм длина: 2 м

Среднее время наработки на отказ

20000 ч

Габаритные размеры и масса датчиков приведены в таблице 4 Таблица 4

Обозначение

Максимальная нагрузка (Emax)

Габаритные размеры, мм, не более

Масса, кг, не более

длина

высота

Р1

5; 6, 8, 10, 15, 20, 30 кг

130

23

0,8

50, 100, 150, 200 кг

150

38

1,5

P9

15; 30; 50 кг

150

40

1,5

100; 150; 200; 300; 500; 800; 1000 кг

174

64

4,8

Пределы допускаемой погрешности датчиков В, Р приведены в таблице 5 Таблица 5

Нагрузка, m

Пределы допускаемой погрешности (mpe)

0 < m < 500 v

Plc -0,5 v

500 v < m < 2000 v

Plc -1,0 v

2000 v < m < 10000 v

Plc -1,5 v

Лист № 4

Всего листов 5
