Номер по Госреестру СИ: 53862-13
53862-13 Счетчики частиц
(Parker LaserCM20, Parker ACM20, Parker ACM20 Z2, Parker icount BS, Parker icount BS2)
Назначение средства измерений:
Счетчики частиц Parker LaserCM20, Parker ACM20, Parker ACM20 Z2, Parker icount BS, Parker icount BS2 (далее - счетчики) предназначены для измерений счетной концентрации частиц механических примесей в технологических жидкостях (гидравлических жидкостях, смазочных маслах, авиационных топливах и т. п.) в соответствии с ИСО 11500-2008 и (или) ГОСТ 31247-2004 с представлением результатов по ГОСТ 17216-2001 и (или) ИСО 4406-1999.
Внешний вид.
Счетчики частиц
Рисунок № 1
Внешний вид.
Счетчики частиц
Рисунок № 2
Внешний вид.
Счетчики частиц
Рисунок № 3
Внешний вид.
Счетчики частиц
Рисунок № 4
Внешний вид.
Счетчики частиц
Рисунок № 5
Внешний вид.
Счетчики частиц
Рисунок № 6
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.06.2018
Номер записи - 143842
ID в реестре СИ - 366242
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, Parker LaserCM20, Parker ACM20, Parker ACM20 Z2, Parker icount BS, Parker icount BS2, Parker icount BS, Parker ACM20,
Производитель
Изготовитель - Фирма "Parker Hannifin Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.
Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).
Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.
Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 5
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 478 дн.
Приказы РСТ, где упоминается данный тип СИ
№2356 от 2018.11.15 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Счетчики частиц (Parker LaserCM20, Parker ACM20, Parker ACM20 Z2, Parker icount BS, Parker icount BS2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
53862-13 Счетчики частиц (Parker LaserCM20, Parker ACM20, Parker ACM20 Z2, Parker icount BS, Parker icount BS2) Фирма "Parker Hannifin Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
11306-08 Приборы контроля чистоты жидкости (ПКЖ-904) ОАО "НИТИ-Тесар" (РОССИЯ г.Саратов) |
|
53862-13 Счетчики частиц (Parker LaserCM20, Parker ACM20, Parker ACM20 Z2, Parker icount BS, Parker icount BS2) Фирма "Parker Hannifin Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
22979-02 Анализаторы фотометрические счетные механических примесей (ГРАН-152) Общество с ограниченной ответственностью "Научно-производственное предприятие "ТЕХНОПРИБОР" (ООО "НПП "ТЕХНОПРИБОР") (РОССИЯ г. Москва) |
|
53862-13 Счетчики частиц (Parker LaserCM20, Parker ACM20, Parker ACM20 Z2, Parker icount BS, Parker icount BS2) Фирма "Parker Hannifin Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
29856-12 Анализаторы загрязнения жидкостей (АЗЖ-975) Производственный кооператив "ЭЛДИ" (РОССИЯ г.Самара) |
|
53862-13 Счетчики частиц (Parker LaserCM20, Parker ACM20, Parker ACM20 Z2, Parker icount BS, Parker icount BS2) Фирма "Parker Hannifin Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
71897-18 Мультиметры цифровые (ЦММ1) ООО Фирма "ИНФОРМТЕСТ" (РОССИЯ г. Москва, г. Зеленоград) |
|
53862-13 Счетчики частиц (Parker LaserCM20, Parker ACM20, Parker ACM20 Z2, Parker icount BS, Parker icount BS2) Фирма "Parker Hannifin Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
71947-18 Счетчики частиц в жидкости (ОПТИЗ-Л-01) ООО "Гидравлические Комплексные Системы" (РОССИЯ г. Тверь) |
Все средства измерений ООО "Гидравлические Комплексные Системы"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32911-06 01.11.2011 |
Микрометры электронные, 4000 Фирма "Parker Hannifin Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
34288-07 |
Микрометры цифровые, M4004M Фирма "Parker Hannifin Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
36388-07 |
Устройства электронные цифровые с микрометрической головкой, Нет данных Фирма "Parker Hannifin Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
53862-13 24.06.2018 |
Счетчики частиц, Parker LaserCM20, Parker ACM20, Parker ACM20 Z2, Parker icount BS, Parker icount BS2 Фирма "Parker Hannifin Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56426-14 |
Манометры показывающие, AR100 Фирма "Parker Hannifin Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Очень удобный отчет для отслеживания динамики утверждения приказов Росстандартом. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения приказов по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество приказов в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе. В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Бесплатный
Кто поверяет Счетчики частиц в жидкости (ОПТИЗ-Л-01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ГЦУИЭР" (РОСС RU.0001.310256) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 6 | 0 | 6 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 7 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики частиц в жидкости (ОПТИЗ-Л-01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (далее - ПО). Основные функции ПО: обработка сигналов от фотоприемного устройства, вычисление значений счетной концентрации в заданных единицах, хранение результатов измерений, вывод данных на дисплей.
Идентификационные данные ПО представлены в таблице 1.
аблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификации-онный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
«Программа измерений счетной концентрации частиц в жидкости Parker» |
Parker |
2.15 |
- |
- |
|
Parker |
2.15 |
- |
- | |
|
Parker |
2.15 |
- |
- | |
|
Parker |
1.05 |
- |
- | |
|
Parker |
1.04 |
- |
- |
ПО идентифицируется непосредственно на счетчиках. Идентификационное наименование ПО отображается на дисплее при включении счетчика, номер версии (идентификационный номер) - в диалоге информации о программе. Производителем не предусмотрен иной способ идентификации ПО. ПО , не требуется специальных средств защиты от преднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус счетчиков в виде наклейки и на титульные листы руководств по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Счетчики частиц Parker LaserCM20. Руководство по эксплуатации».
«Счетчики частиц Parker ACM20. Руководство по эксплуатации».
«Счетчики частиц Parker ACM20 Z2. Руководство по эксплуатации».
«Счетчики частиц Parker icount BS. Руководство по эксплуатации».
«Счетчики частиц Parker icount BS2. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам частиц Parker модификации LaserCM20, ACM20, ACM20 Z2, icount BS, icount BS2
ГОСТ 17216-2001 «Чистота промышленная. Классы чистоты жидкостей».
ГОСТ 31247-2004 «Чистота промышленная. Определение загрязнения пробы жидкости с помощью автоматических счетчиков частиц».
ИСО 4406-1999 «Приводы гидравлические. Жидкости. Метод кодирования степени загрязнения твердыми частицами».
ИСО 11500-2008 «Приводы гидравлические. Определение загрязнения рабочей жидкости для гидравлических систем твердыми частицами методом автоматического подсчета, используя принцип затухания света».
Техническая документация фирмы « Parker Hannifin Corporation» (США).
Поверка
Поверкаосуществляется по документу МП-640-0014-2-13 «Инструкция. Счетчики частиц Parker LaserCM20, Parker ACM20, Parker ACM20 Z2, Parker icount BS, Parker icount BS2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИФТРИ» 08.02.2013 г.
Основное средство поверки:
Государственный первичный эталон дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ГЭТ 163-2010, диапазон измерений счетной концентрации от 100 до 106 см-3, пределы допускаемой относительной погрешности измерений ± 6 %, диапазон измерений размеров частиц от 0,03 до 1000 мкм, пределы допускаемой относительной погрешности измерений размеров частиц ± 3 %.
Изготовитель
Фирма «Parker Hannifin Corporation», США.Юридический адрес: 6035 Parkland Blvd., Cleveland, Ohio 44124-4144, USA
Тел.: 216 896 3000, факс: 216 896 4000
http:// www.parker.com
Заявитель
Общество с ограниченной ответственностью «Паркер Ханнифин»Юридический адрес: 127083, г. Москва, ул. 8 Марта, д. 6А, стр. 1
Тел.: + (7) 495 645 21 56, факс: + (7) 495 612 18 60
E-mail: parker.russia@parker.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri. ru
Конструктивно счетчики выполнены в виде моноблока с дисплеем либо моноблока с выносным пультом управления и дисплеем. В моноблоке размещены: оптическая система с проточной измерительной ячейкой, электромеханический насос, микропроцессорное устройство и встроенный принтер. Основные элементы ооптической системы: источник света - лазерный диод, фокусирующая система, фотоприемное устройство. Насосом осуществляется прокачка анализируемой жидкости через измерительную ячейку. Микропроцессорное устройство преобразует и обрабатывает измерительные сигналы, полученные с фотоприемного устройства. Встроенный принтер используется как дополнительное устройство для отображения результатов измерений.
Принцип работы счетчиков основан на регистрации ослабления оптического излучения. Частицы жидкости проходят в измерительной ячейке через освещенный объем и затеняют фотоприемник. Соотношение площадей освещенной и затененной областей пересчитывается в размер частицы, а количество последовательных затенений фотоприемника определяет количество частиц. Результаты измерений представляются в соответствии с требованиями ГОСТ 17216-2001 и (или) ИСО 4406-1999 в цифровом виде - дифференциальные и (или) интегральные значения счетной концентрации в зависимости от размеров частиц.
Питание счетчиков Parker LaserCM20, Parker ACM20, Parker icount BS, Parker icount BS2 осуществляется от аккумуляторных батарей или от сети переменного тока через адаптер питания, счетчика Parker ACM20 Z2 - только от аккумуляторных батарей.
Счетчики отличаются внешним видом, в зависимости от назначения:
-
- счетчики Parker LaserCM20, Parker ACM20, Parker ACM20 Z2 являются портативными приборами с выносным дисплеем и пультом управления, корпус счетчика Parker ACM20 Z2 имеет взрывозащищенное исполнение;
-
- счетчики Parker icount BS, Parker icount BS2 выполнены в виде моноблока с цветным дисплеем и предназначены для лабораторных экспрессных анализов.
Внешний вид счетчиков и обозначение места для размещения знака утверждения типа представлены на рисунках 1 - 4, схемы пломбировки от несанкционированного доступа приведены на рисунках 5 - 8.
Встроенный
принтер
Выносной дисплей с пультом управления
Место для нанесения
знака утверждения типа
Встроенный принтер
Выносной дисплей с пультом
управления
Шланг для подачи анализируемой жидкости
Аккумуляторный
отсек
Рисунок 1 - Внешний вид счетчика частиц Parker LaserCM20 и обозначение места для размещения знака утверждения типа
Место для нанесения
ЛМЛПОй ео л oni*oit ■ОМГашде
Шланг для подачи анализируемой жидкости
Аккумуляторный
отсек
знака утверждения типа
Рисунок 2- Внешний вид счетчика частиц Parker ACM20 и обозначение места для размещения знака утверждения типа
Выносной дисплей с пультом управления
Шланг для подачи анализируемой жидкости
Место для нанесения знака утверждения типа

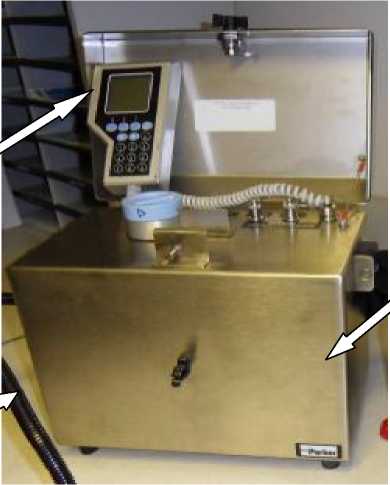

Рисунок 3- Внешний вид счетчика частиц Parker ACM20 Z2 и обозначение места для размещения знака утверждения типа
Место для нанесения
знака утверждения типа
Камера для установки емкости с анализируемой жидкостью для экспресс-анализа
Рисунок 4- Внешний вид счетчиков частиц Parker icount BS, Parker icount BS2 и обозначение места для размещения знака утверждения типа
Места пломбировки

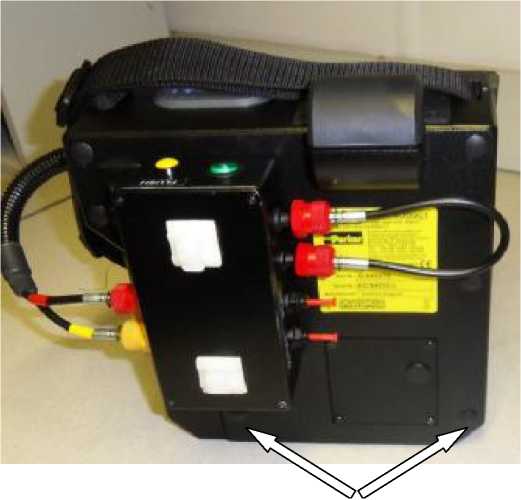

Рисунок 5 - Схема пломбировки счетчика частиц Parker LaserCM20 от несанкционированного доступа
Места пломбировки

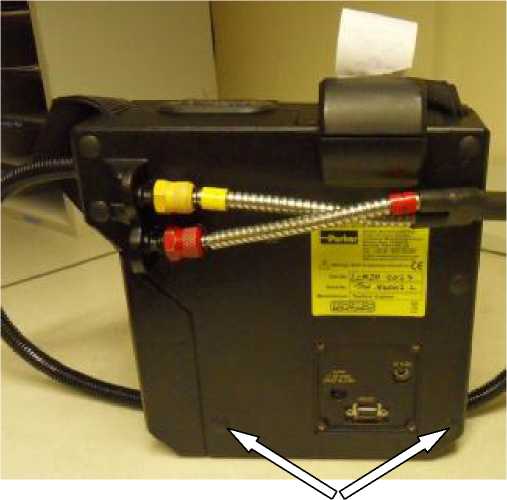

Рисунок 6 - Схема пломбировки счетчика частиц Parker ACM20 от несанкционированного доступа
Места пломбировки

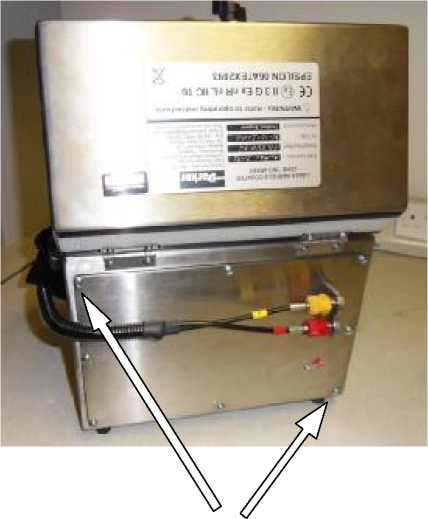

Рисунок 7 - Схема пломбировки счетчика частиц Parker ACM20 Z2 от несанкционированного доступа
Места

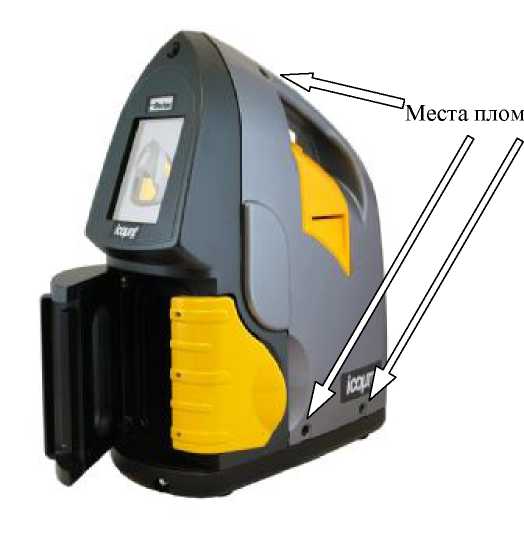

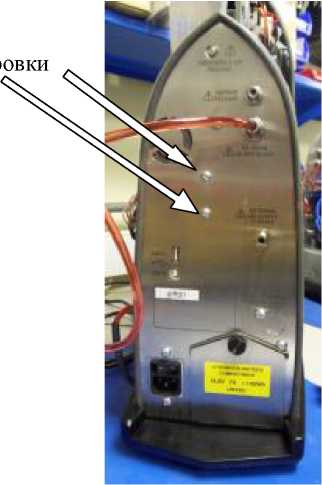

Рисунок 8 - Схема пломбировки счетчиков частиц Parker icount BS, Parker icount BS2 от несанкционированного доступа
Комплектность счетчиков приведена в таблице 3. Таблица 3
|
Наименование, тип |
Кол-во |
Примечание |
|
1 Счетчик частиц Parker LaserCM20 или Parker ACM20, Parker ACM20 Z2 или Parker icount BS или Parker icount BS2 |
1 | |
|
2 Зарядное устройство |
1 | |
|
3 Комплект кабелей |
1 |
для Parker LaserCM20, Parker ACM20, Parker icount BS Parker icount BS2 |
|
4 Комплект принадлежностей |
1 | |
|
5 Руководство по эксплуатации |
1 | |
|
6 Методика поверки |
1 |
Основные метрологические и технические характеристики счетчиков приведены в
таблице 2.
Таблица 2
|
Наименование параметра |
Значение |
|
или характеристики |
характеристики |
|
Количество измерительных каналов в счетчиках |
6 |
|
Пороговые значения размеров частиц, регистрируемых в | |
|
измерительных каналах счетчиков Parker LaserCM20, Parker icount BS, | |
|
Parker icount BS2, мкм: | |
|
по ИСО 4406-1999: | |
|
в канале 1 |
4; |
|
в канале 2 |
6; |
|
в канале 3 |
14; |
|
в канале 4 |
21; |
|
в канале 5 |
38; |
|
в канале 6 |
70; |
|
по ГОСТ 17216-2001: | |
|
в канале 1 |
2; |
|
в канале 2 |
5; |
|
в канале 3 |
10; |
|
Наименование параметра или характеристики |
Значение характеристики |
|
в канале 4 |
25; |
|
в канале 5 |
50; |
|
в канале 6 |
100 |
|
Пороговые значения размеров частиц, регистрируемых в измерительных каналах счетчиков Parker ACM20, Parker ACM20 Z2, мкм: по ИСО 4406-1999: в канале 1 |
4; |
|
в канале 2 |
6; |
|
в канале 3 |
14; |
|
в канале 4 |
21; |
|
в канале 5 |
25; |
|
в канале 6 |
30 |
|
Диапазон измерений счетной концентрации частиц, см-3: | |
|
для счетчиков Parker LaserCM20, Parker ACM20, Parker ACM20 Z2 |
от 100 до 40000 |
|
для счетчиков Parker icount BS, Parker icount BS2 |
от 100 до 20000 |
|
Пределы допускаемой относительной погрешности измерений | |
|
счетной концентрации частиц, % |
± 30 |
|
Объемный расход анализируемой жидкости, см3/мин: | |
|
для счетчиков Parker LaserCM20, Parker ACM20, Parker ACM20 Z2 |
10 ± 1 |
|
для счетчиков Parker icount BS, Parker icount BS2 |
60 ± 6 |
|
Собственный уровень шума, импульсов/ мин., не более |
60 |
|
Параметры анализируемой жидкости: - кинематическая вязкость, сСт, не более для счетчиков Parker LaserCM20, Parker ACM20, Parker ACM20 Z2 |
100 |
|
для счетчиков Parker icount BS, Parker icount BS2 |
400 |
|
- диапазон температур, °С |
от 5 до 80 |
|
Напряжение питания от сети переменного тока частотой (50 ± 3) Гц, В |
220 ± 22 |
|
Номинальное напряжение питания от аккумуляторных батарей, В |
12 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: | |
|
- счетчиков Parker LaserCM20, Parker ACM20 |
260 х 160 х 280 |
|
- счетчика Parker ACM20 Z2 |
370 х 200 х 305 |
|
- счетчиков Parker icount BS, Parker icount BS2 |
410 х 210 х 530 |
|
Масса, кг, не более: | |
|
- счетчиков Parker LaserCM20, Parker ACM20 |
8 |
|
- счетчика Parker ACM20 Z2 |
15 |
|
- счетчиков Parker icount BS, Parker icount BS2 |
18 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 10 до 40 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
