53729-13 Датчики перемещений (деформаций)
(AC-07-3000)
Назначение средства измерений:
Датчики перемещений (деформаций) AC-07-3000 предназначены для измерения перемещений и деформаций материалов при проведении испытаний материалов на прочность.
Внешний вид.
Датчики перемещений (деформаций)
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации в верхнем левом углу типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений изложен в документе «Датчики перемещений (деформаций) AC-073000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам перемещений (деформаций) AC-07-3000
-
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1^10’9 .... 50 м и длин волн в диапазоне 0,2.. 50 мкм».
-
2. ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение».
-
3. Техническая документация фирмы «Bangalore Integrated Systems Solution (P) Ltd.», Индия.
Изготовитель
Фирма «Bangalore Integrated Systems Solution (P) Ltd.»497E, 14 Cross, 4th Phase, Peenya Industrial Area, Bangalore 560 058, Karnataka, India
Тел.: +91 (80) 28360184б Факс: +91 (80) 28360047
Заявитель
ЗАО «Промтекс»115114, г. Москва, Дербеневская наб. 1/2, стр. 1 Тел. +7 (495) 228-79-13, Факс: +7 (495) 781-75-04
Принцип действия датчиков перемещений (деформаций) AC-07-3000 основан на преобразовании перемещения измерительных наконечников преобразователей, закрепленных на измеряемом образце, в поперечном направлении в деформацию измерительной скобы, на которую наклеены тензорезисторы, изготовленные из металлизированной фольги. Изгиб скобы преобразуется тензорезисторами в пропорциональный электрический сигнал.
Датчики перемещений (деформаций) AC-07-3000 выпускаются в четырех модификациях, отличающихся диапазоном измерений. Внешний вид датчиков перемещений (деформаций) AC-07-3000 приведен на рисунке 1:

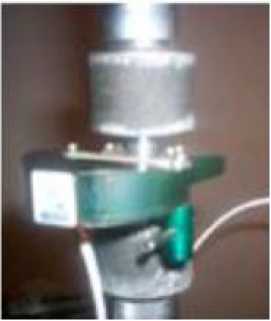

Рис. 1. Датчики перемещений (деформаций) AC-07-3000.
-
1. Датчик перемещений (деформаций) AC-07-3000 1 шт.
-
2. Комплект крепежа и принадлежностей 1 комп.
-
3. Руководство по эксплуатации «Датчики перемещений (деформаций) AC-07-3000. Руководство по эксплуатации » 1 экз.
-
4. Методика поверки МП ТИнТ 70-2012 «Датчики перемещений (деформаций)
AC-07-3000. Методика поверки » 1 экз.
Наименование модификации |
AC-07-3005 |
AC-07-3010 |
AC-07-3015 |
AC-07-3020 |
Диапазон измерений, мм |
2 ...4 |
4 ...8 |
8 ...12 |
12.16 |
Пределы допускаемой погрешности измерений |
±1 мкм в диапазоне от 0 до +0,2 мм от начала диапазона измерений; ±0,5 % в диапазоне более +0,2 мм от начала диапазона измерений |
Габаритные размеры (ДхШхВ), мм, не более 210х85х65
Масса, кг, не более 0,16
Условия эксплуатации:
Габаритные размеры (ДхШхВ), мм, не более 210х85х65
Масса, кг, не более 0,16
Условия эксплуатации:
-
- температура, °С 20 ± 5
-
- относительная влажность, % 60 ± 20
-
- давление, кПа 84.106
