Номер по Госреестру СИ: 53728-13
53728-13 Датчики перемещений (деформаций)
(AC-07-0000, AC-07-0100, AC-07-1000, AC-07-1100, AC-07-2000)
Назначение средства измерений:
Датчики перемещений (деформаций) AC-07-0000, AC-07-0100, AC-07-1000, AC-071100, AC-07-2000 предназначены для измерения перемещений и деформаций материалов при проведении испытаний на прочность.
Внешний вид.
Датчики перемещений (деформаций)
Рисунок № 1
Внешний вид.
Датчики перемещений (деформаций)
Рисунок № 2
Внешний вид.
Датчики перемещений (деформаций)
Рисунок № 3
Внешний вид.
Датчики перемещений (деформаций)
Рисунок № 4
Внешний вид.
Датчики перемещений (деформаций)
Рисунок № 5
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации в верхнем левом углу типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Датчики перемещений (деформаций) AC-070000, AC-07-0100, AC-07-1000, AC-07-1100, AC-07-2000. Руководство по эксплуатации».
Лист № 4 Всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам перемещений (деформаций) AC-07-0000, AC-07-0100, AC-07-1000, AC-07-1100, AC-07-2000
-
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .... 50 м и длин волн в диапазоне 0,2.. 50 мкм».
-
2. ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение».
-
3. Техническая документация фирмы «Bangalore Integrated Systems Solution (P) Ltd.», Индия.
Поверка
Поверкаосуществляется по документу МП ТИнТ 69-2012 «Датчики перемещений (деформаций) AC-070000, AC-07-0100, AC-07-1000, AC-07-1100, AC-07-2000. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 22 ноября 2012 г.
Основные средства поверки:
- калибратор датчиков деформаций, 0.100 мм, основная погрешность ±0,02 % (не менее ±0,2 мкм)
Изготовитель
Фирма «Bangalore Integrated Systems Solution (P) Ltd.»497E, 14 Cross, 4th Phase, Peenya Industrial Area, Bangalore 560 058, Karnataka, India
Тел.: +91 (80) 28360184б Факс: +91 (80) 28360047
Заявитель
ЗАО «Промтекс»115114, г. Москва, Дербеневская наб. 1/2, стр. 1
Тел. +7 (495) 228-79-13, Факс: +7 (495) 781-75-04
www.prom-tex.ru, e-mail: info@prom-tex.ru
Принцип действия датчиков перемещений (деформаций) AC-07-0000, AC-07-0100, AC-07-1000, AC-07-1100, AC-07-2000 основан на преобразовании перемещения измерительных наконечников преобразователей, закрепленных на измеряемом образце, в деформацию измерительной пружины, на которую наклеены тензорезисторы, изготовленные из металлизированной фольги. Изгиб пружины преобразуется тензорезисторами в пропорциональный электрический сигнал.
Датчики перемещений (деформаций) AC-07-0000 представляют собой датчики раскрытия трещин и выпускаются в 5 модификациях; AC-07-0100 представляют собой датчики раскрытия трещин для измерений перемещений (деформаций) образцов, нагретых до высоких температур, и выпускаются в 2 модификациях; AC-07-1000 представляют собой датчики для измерения осевых перемещений (деформаций) и выпускаются в 11 модификациях; AC-07-1100 предназначены для измерения осевых перемещений (деформаций) образцов, нагретых до высоких температур, и выпускаются в 6 модификациях; AC-07-2000 представляют собой усредняющие датчики перемещений, измеряющие среднее значение перемещений по двум осям, и выпускаются в 2 модификациях. Модификации отличаются базовой длиной и диапазоном измерений.
Внешний вид датчиков перемещений (деформаций) AC-07-0000, AC-07-0100, AC-071000, AC-07-1100, AC-07-2000 приведен на рисунках 1-5:

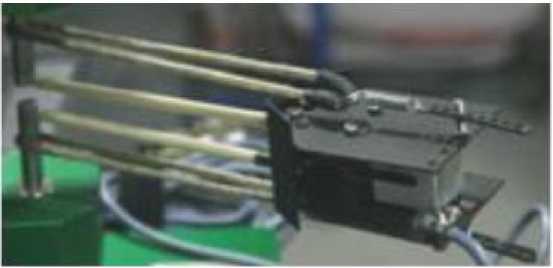

Рисунок 2. Датчики перемещений (деформаций) AC-07-0100

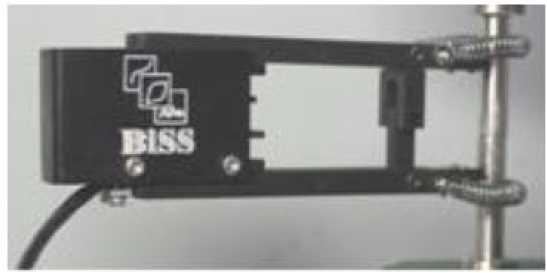

Рисунок 1. Датчики перемещений (деформаций) AC-07-0000

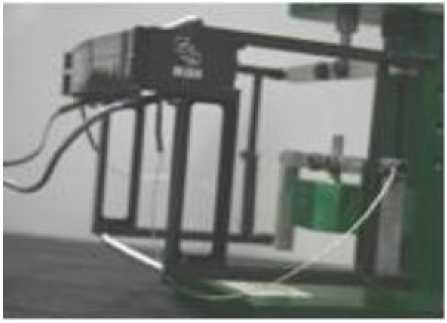

Рисунок 3. Датчики перемещений (деформаций) AC-07-1000

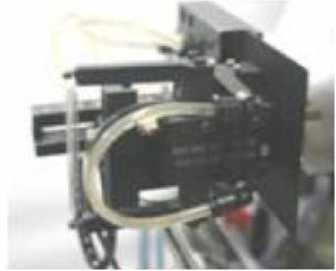

Рисунок 4. Датчики перемещений (деформаций) AC-07-1100

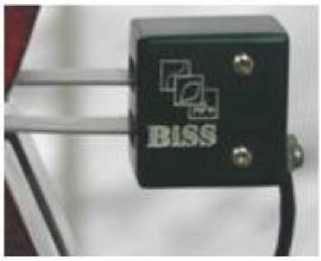

Рисунок 5. Датчики перемещений (деформаций) AC-07-2000
-
1. Датчик перемещений (деформаций) 1 шт.
-
2. Комплект крепежа и принадлежностей 1 комп.
-
3. Руководство по эксплуатации «Датчики перемещений (деформаций) AC-07-0000,
AC-07-0100, AC-07-1000, AC-07-1100, AC-07-2000. Руководство по эксплуатации» 1 экз.
-
4. Методика поверки МП ТИнТ 69-2012 «Датчики перемещений (деформаций)
AC-07-0000, AC-07-0100, AC-07-1000, AC-07-1100, AC-07-2000. Методика поверки» 1 экз.
Модификация |
Диапазон измерений, мм |
Пределы допускаемой погрешности измерений |
Базовая длина, мм |
AC-07-1005 |
-0,5.0,5 |
±2 мкм в диапазоне от -0,4 мм до 0,4 мм; ±0,5 % в диапазонах менее -0,4 мм и более 0,4 мм |
12,5 |
AC-07-1010 |
-1.1 | ||
AC-07-1015 |
-2,5.2,5 | ||
AC-07-1020 |
-5.5 | ||
AC-07-1025 |
-3,1.6,25 | ||
AC-07-1030 |
-6,35.12,5 |
±3 мкм в диапазоне от -0,6 мм до 0,6 мм; ±0,5 % в диапазонах менее -0,6 мм и более 0,6 мм |
25 |
AC-07-1035 |
-3.6 | ||
AC-07-1040 |
-12,5.12,5 |
±5 мкм в диапазоне от -1,0 мм до 1,0 мм; ±0,5 % в диапазонах менее -1,0 мм и более 1,0 мм |
50 |
AC-07-1045 |
-12,5.25 |
AC-07-1050 |
-6,5.12,5 |
±8 мкм в диапазоне от -1,6 мм до 1,6 мм; ±0,5 % в диапазонах менее -1,6 мм и более 1,6 мм |
75 |
AC-07-1055 |
-2,5.2,5 |
±3 мкм в диапазоне от -0,6 мм до 0,6 мм; ±0,5 % в диапазонах менее -0,6 мм и более 0,6 мм |
25 |
AC-07-2005 |
-12,5.12,5 |
±10 мкм в диапазоне от -2,0 мм до 2,0 мм; ±0,5 % в диапазонах менее -2,0 мм и более 2,0 мм |
100 |
AC-07-2010 |
-6.6 |
±5 мкм в диапазоне от -1,0 мм до 1,0 мм; ±0,5 % в диапазонах менее -1,0 мм и более 1,0 мм |
50 |
AC-07-0005 |
-1.2 |
±1 мкм в диапазоне от -0,2 мм до 0,2 мм; ±0,5 % в диапазонах менее -0,2 мм и более 0,2 мм |
5 |
AC-07-0010 |
-1.3 | ||
AC-07-0015 |
-1.4 |
10 | |
AC-07-0020 |
-1.7 | ||
AC-07-0025 |
-2.12 |
12 | |
AC-07-1105 |
-1,25.1,25 |
±1 мкм в диапазоне от -0,2 мм до 0,2 мм; ±0,5 % в диапазонах менее -0,2 мм и более 0,2 мм |
10 |
AC-07-1110 |
-1,25.1,25 |
12,5 | |
AC-07-1115 |
-1,5...1,5 | ||
AC-07-1120 |
-2,5.2,5 | ||
AC-07-1125 |
-2.8 |
±3 мкм в диапазоне от -0,6 мм до 0,6 мм; ±0,5 % в диапазонах менее -0,6 мм и более 0,6 мм |
25 |
AC-07-1130 |
-2,5.12,5 | ||
AC-07-0105 |
-1.3 |
±1 мкм в диапазоне от -0,2 мм до 0,2 мм; ±0,5 % в диапазонах менее -0,2 мм и более 0,2 мм |
5 |
AC-07-0110 |
-1.3 |
10 |
Габаритные размеры (ДхШхВ), мм, не более 210 х85х65
Масса, кг, не более 0,16
Условия эксплуатации:
-
- температура, °С 20 ± 5
-
- относительная влажность, % 60 ± 20
-
- давление, кПа 84.106
