Номер по Госреестру СИ: 53588-13
53588-13 Модули измерительные функциональные
(ЭЦ-ДС-1, ЭЦ-ДС-2, ЭЦ-ДС-3)
Назначение средства измерений:
Модули измерительные функциональные предназначены для измерений временных интервалов.
Программное обеспечение
Работа модулей осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от модулей ЭЦ-ДС не функционирует. Встроенное ПО вычисляет непосредственный результат измерений. При этом аппаратная и программная части ЭЦ-ДС, работая совместно, обеспечивают заявленные точности результатов измерений.
Встроенное ПО каждого экземпляра измерителя содержит расчетную формулу. Программное обеспечение модулей, в исходных кодах разделено на две части: интерфейсную и метрологически значимую части ПО. В качестве идентификационных признаков каждой из частей используется номер версии. Интерфейсная часть обеспечивает оптимизацию протокола передачи данных и может корректироваться в процессе производства. Внесение изменений в метрологически значимую часть ПО не допускается.
Лист №2 Всего листов 4
Рабочая программа указанных модулей компилируется в файл прошивки путем объединения интерфейсной и метрологически значимой частей ПО с использованием системы контроля версий CVS.
Файл прошивки ПО ЭЦ-ДС защищается от несанкционированного доступа с помощью симметричного алгоритма блочного шифрования AES. Вследствие этого модификация ПО модулей невозможна.
ПО содержится в энергонезависимой памяти модулей, что исключает потерю информации при перерывах в электропитании.
Результаты измерений, полученные ЭЦ-ДС, инкапсулируются в пакет данных для передачи, который защищается с помощью циклического кода с контрольной суммой CRC-16, контролируемой при приеме пакета данных.
ПО и результаты измерений защищены от несанкционированного доступа механическим пломбированием корпуса модуля с помощью пломбы производителя, исключающей возможность доступа к печатной плате модуля без нарушения пломбы, наносимой при выпуске ЭЦ-ДС из производства (рисунок 1).
Наименование ПО и его идентификационные данные приведены в Таблице 1.
Таблица 1. Наименование и идентификационные данные ПО ЭЦ-ДС.
Наименование ПО |
Идентификационное наименование ПО |
Номер версии |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
ЭЦ-ДС |
ec ds v1 4.hex |
1.1 |
— |
— |
Уровень защиты ПО и данных от непреднамеренного и преднамеренного изменения по классификации МИ 3286-2010 - «А».

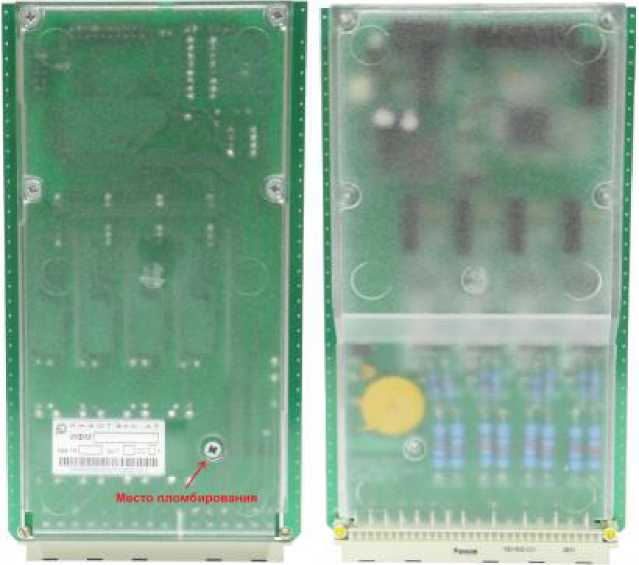

Рисунок 1 - Внешний вид модуля ЭЦ-ДС
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку с указанием варианта исполнения модуля ЭЦ-ДС и его заводского номера методом термопечати рядом с заводским знаком, а также печатным способом в этикетках модулей.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСистема диагностики технических средств электрической централизации «СДТС-ЭЦ». Руководство по эксплуатации 59282442.49006.001-01-РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к модулям измерительным функциональным ЭЦ-ДС-
1. ТУ 3185-020-59282442-2012. Функциональный модуль системы диагностики технических средств электрической централизации СДТС-ЭЦ. Технические условия.
-
2. 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
3. Модули измерительные функциональные ЭЦ-ДС. Методика поверки» 59282442.49006.001-02-МП (утверждена ГЦИ СИ ФБУ «УРАЛТЕСТ» 25 февраля 2013 г.).
Вне сферы государственного регулирования обеспечения единства измерений
Испытательный центр
: ГЦИ СИ ФБУ «УРАЛТЕСТ»620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д.2а тел./факс (343) 350-25-83, 350-40-81 e-mail: uraltest@uraltest. ru
ЭЦ-ДС выполняет функцию сбора дискретной информации от объектов контроля, ее обработку и передачу в вышестоящие устройства систем диагностики технических средств электрической централизации (СДТС-ЭЦ). В результате ЭЦ-ДС обеспечивает измерение временных параметров работы кодовой аппаратуры и определение состояния контролируемых объектов (включено/выключено), подключенных к дискретным входам.
Принцип действия ЭЦ-ДС заключается в преобразовании логических уровней напряжения на входах в уровни напряжений микроконтроллера. В ЭЦ-ДС входные сигналы подаются на пороговую схему, преобразующую уровни напряжений "0" и "1" на входе модуля в уровни напряжений "0" и "1" микроконтроллера. Дискретные сигналы подаются на входы микроконтроллера, который вычисляет их временные параметры.
Модули ЭЦ-ДС являются частью системы СДТС-ЭЦ, но могут работать самостоятельно (независимо от других технических средств).
Светодиодные индикаторы предназначены для индикации состояния модулей.
Модуль ЭЦ-ДС имеет разные варианты исполнения, которые отличаются диапазоном и видом входных напряжений.
Интерфейс CAN обеспечивает взаимодействие модулей ЭЦ-ДС с вышестоящими устройствами СДТС-ЭЦ, обеспечивает формирование пакета данных в соответствии с требованиями стандарта интерфейса CAN под управлением микроконтроллера.
По конструктивному исполнению ЭЦ-ДС являются 16-канальными, законченными устройствами, выполненными в индивидуальных пластиковых корпусах, устанавливаемых посредством адаптера на монтажную рейку ТН35-7,5 или ТН35-15 (DIN-рейку) в соответствии с ГОСТР МЭК 60715-2003.
ИФМ относятся к техническим средствам, непосредственно не влияющим на безопасность движения поездов. Тем не менее, при разработке ЭЦ-ДС приняты меры, исключающие потенциальное влияние даже вышедшего из строя модуля на подключаемые цепи:
-
• применение защитных резисторов во входных цепях ЭЦ-ДС;
-
• закольцовка обратного провода входных цепей ЭЦ-ДС;
-
• высокое входное сопротивление (более 100 кОм), обеспечивающее отсутствие влияния на измеряемую цепь при подключении.
Модуль - 1 экз., этикетка - 1 экз., методика поверки - 1 экз. на комплект поставки.
Основные характеристики ЭЦ-ДС указаны в таблице 1.
Таблица 1 - модулей ЭЦ-ДС
Наименование характеристики |
Значение |
Скорость передачи данных в линии связи CAN, кбит/с |
250 |
Количество измерительных каналов ЭЦ-ДС |
16 |
Допустимая длина провода для подключения объектов контроля к входам, м, не более |
9 |
Напряжение питания, В |
= 24 -20% (16,8 - 28,8 В) |
Потребляемая мощность при номинальном напряжении питания, Вт, не более |
2 |
Габаритные размеры (ДхШхВ), мм, не более |
188х28х100 |
Масса, г, не более |
250 |
Верхнее значение предельной рабочей температуры, °С |
+ 50 |
Нижнее значение предельной рабочей температуры, °С |
+ 1 |
Относительная влажность воздуха при 25 °C, не более, % |
80 |
Степень защиты по ГОСТ Р 14254 |
IP20 |
Класс устойчивости и прочности в условиях воздействия климатически факторов по ОСТ 32.146 |
К1 |
Класс устойчивости и прочности в условиях воздействия механических нагрузок по ОСТ32.146 |
МС2 |
Диапазон измерений временных интервалов между последовательными изменениями состояния входа (включение/выключение), с |
от 0,1 до 1,9 |
Пределы допускаемой абсолютной погрешности при измерении временного интервала, с |
±0,01 |
Исполнение ЭЦ-ДС-1 | |
Диапазон входных напряжений, В |
от +4 до +8 |
Минимальное постоянное напряжение логической единицы U^in, В |
+4 |
Максимальное постоянное напряжение логического нуля U0 , В max |
+1 |
Исполнение ЭЦ-ДС-2 | |
Диапазон входных напряжений, В, постоянное: переменное 50 Гц: |
от +20 до +30 от ~16 до ~28 |
Минимальное постоянное напряжение логической единицы UXmin, В |
+20 |
Максимальное постоянное напряжение логического нуля U0 , В |
+3 |
Минимальное переменное напряжение логической единицы U^in, В |
~16 |
Максимальное переменное напряжение логического нуля U0 , В |
~2,6 |
Исполнение ЭЦ-ДС-3 | |
Диапазон входных напряжений, В |
от -20 до -30 |
Минимальное постоянное напряжение логической единицы U1,,,,,,, В |
|-20| |
Максимальное постоянное напряжение логического нуля U0 , В |
|-3| |
