53567-13 Наборы мер коэффициентов передачи и отражения
(85054D, 85032F, 85054B, 85052D, 85033E, 85052B, 85956D, 85956A, 85058E. 85058B, 85055A, 85053B, 85057B, 85058V)

Назначение средства измерений:
Наборы мер коэффициентов передачи и отражения 85054D, 85032F, 85054B, 85052D, 85033E , 85052B, 85056D, 85056A, 85058E, 85058B, 85055A, 85053B, 85057B, 85058V (далее -наборы мер) предназначены для воспроизведения единицы волнового сопротивления в коаксиальных трактах (N-тип; 3,5 мм; 2,4 мм; 1,85 мм).

сертификация программного обеспечения
Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 1
Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 2
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 2
Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 3
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 3
Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 4
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 4
Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 5
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 5
Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 6
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 6
Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 7
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 7
Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 8
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 8
Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 9
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 9
Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 10
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 10

Общие сведения

Дата публикации -
Срок свидетельства - 11.04.2023
Номер записи -
ID в реестре СИ - 365915
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, нет данных, Наборы мер коэффициентов передачи и отражения 85056D, Набор мер коэффициентов передачи и отражения 85056D, 85058V, 85058B, 85056D, 85055A, 85054D, 85032F, 85054B, 85052D, 85033E, 85052B, 85956D, 85956A, 85058E. 85058B, 85055A, 85053B, 85057B, 85058V, 85054D, 85054B, 85053B, 85052B, 85033E, 85032F,

Производитель

Изготовитель - Фирма "Keysight Technologies Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 149
Выдано извещений - 1
Кол-во периодических поверок - 126
Кол-во средств измерений - 49
Кол-во владельцев - 22
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Наборы мер коэффициентов передачи и отражения (85054D, 85032F, 85054B, 85052D, 85033E, 85052B, 85956D, 85956A, 85058E. 85058B, 85055A, 85053B, 85057B, 85058V)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
53567-13 Наборы мер коэффициентов передачи и отражения (85054D, 85032F, 85054B, 85052D, 85033E, 85052B, 85956D, 85956A, 85058E. 85058B, 85055A, 85053B, 85057B, 85058V)
Фирма "Keysight Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
63426-16 Вибропреобразователи (серии АР10XX)
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») (РОССИЯ Нижегородская обл., г. Саров)
53567-13 Наборы мер коэффициентов передачи и отражения (85054D, 85032F, 85054B, 85052D, 85033E, 85052B, 85956D, 85956A, 85058E. 85058B, 85055A, 85053B, 85057B, 85058V)
Фирма "Keysight Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
63453-16 Наборы калибровочных мер (НКММ)
АО "НПФ "МИКРАН" (РОССИЯ г.Томск)

Все средства измерений АО "НПФ "МИКРАН"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
41609-09
13.08.2024
Источники питания постоянного тока, N8700
Фирма "Keysight Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
53567-13
11.04.2023
Наборы мер коэффициентов передачи и отражения, 85054D, 85032F, 85054B, 85052D, 85033E, 85052B, 85956D, 85956A, 85058E. 85058B, 85055A, 85053B, 85057B, 85058V
Фирма "Keysight Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67838-17

Микроскоп атомно-силовой, Keysight 5600LS
Фирма "Keysight Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 3 000 руб.

Кто поверяет Наборы калибровочных мер (НКММ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 85053B
  • 85055A
  • 85032F
  • 85033E
  • 85056D
  • 85058B
  • Наборы мер коэффициентов передачи и отражения 85056D
  • Набор мер коэффициентов передачи и отражения 85056D
  • 85058V
  • 85054D
  • 130 12 4 126 1 128 4 124
    ФГУП «ВНИИФТРИ»
    (RA.RU.311478)
  • нет данных
  • 85054D, 85032F, 85054B, 85052D, 85033E, 85052B, 85956D, 85956A, 85058E. 85058B, 85055A, 85053B, 85057B, 85058V
  • 17 0 0 0 0 0 0
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • 85054B
  • 85052B
  • 2 2 0 0 2 2 0

    Стоимость поверки Наборы калибровочных мер (НКММ)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом и на верхнюю крышку футляра набора мер в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Наборы мер коэффициентов передачи и отражения 8554D, 85032F, 8554B, 85052D, 85033E , 85052B, 85056D, 85056A, 85058E, 85058B, 85055A, 85053B, 85057B, 85058V. Руководство по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к наборам мер коэффициентов передачи и отражения 8554D, 85032F, 8554B, 85052D, 85033E , 85052B, 85056D, 85056A, 85058E, 85058B, 85055A, 85053B, 85057B, 85058V

    • 1 ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры.

    • 2 ГОСТ РВ 51914-2002 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

    • 3 ГОСТ Р 8.597-2003 Нагрузки коаксиальные. Методика поверки.

    • 4 IEEE Std 287™-2007 IEEE Standard for Precision Coaxial Connectors (DC to 110 GHz). 5 Техническая документация изготовителя

    Поверка

    Поверка

    осуществляется в соответствии с документом 651-13-06 МП «Наборы мер коэффициентов передачи и отражения 8554D, 85032F, 8554B, 85052D, 85033E , 85052B, 85056D, 85056A, 85058E, 85058B, 85055A, 85053B, 85057B, 85058V. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в апреле 2012 г.

    Основные средства поверки:

    • - рабочий эталон единиц комплексного коэффициента передачи и отражения в коаксиальных трактах ГЭТ 75-2001: расширенная неопределенность передачи единиц комплексного коэффициента отражения (мнимая и действительная части) в тракте типа N: 0,003 - 0,026; в тракте типа 3,5 мм: 0,004 - 0,03; в тракте типа 2,4 мм: 0,006 - 0,032; в тракте типа 1,85 мм 0,01 - 0,05; расширенная неопределенность передачи единиц комплексного коэффициента передачи (мнимая и действительная части) в тракте типа N: 0,00004 - 0,007; в тракте типа 3,5 мм: 0,00005 - 0,01; в тракте типа 2,4 мм: 0,0001 - 0,017; в тракте типа 1,85 мм 0,0002 - 0,02;

    • - мультиметр цифровой Fluke 8846А (регистрационный № 363952-07): диапазон измерений сопротивления постоянному току от 10 Ом до 100 Ом, пределы допускаемой погрешности измерений ± 0,012 %;

    • -  измеритель крутящего момента силы цифровой SRTT (регистрационный № 42672-09): номинальные измеряемые значения 0,90 и 1,35 Н^м, пределы допускаемой относительной погрешности ± 4 %;

    • - комплект для измерений соединителей коаксиальных КИСК-7 (регистрационный № 9864-85) и КИСК-3,5 (регистрационный № 9865-85) : пределы допускаемой абсолютной погрешности измерений присоединительных размеров ± 0,01 мм;

    • - прибор однокоординатный для измерений длины Precimar LINEAR 400 (регистрационный № 37063-08): диапазон измерений от 9 до 420 мм, предел допускаемой абсолютной погрешности измерений ± (0,7 + L/1000) мкм, где L - измеряемое значение в мм;

    • - микрометры цифровые «MICRON» (регистрационный № 32510-06): диапазон измерений от 0 до 200 мм, пределы допускаемой погрешности измерений ± 3 мкм;

    • - прибор для измерений отклонений от круглости MarForm MMQ 200 (регистрационный № 41036-09): диапазон перемещений по горизонтали 150 мм, диапазон измерений 1000 мкм, пределы допускаемой абсолютной погрешности измерений 0,03 мкм;

    • - микроскоп сканирующий интерференционный белого света Zygo NewView 6200 (регистрационный № 44714-10): диапазон измерений от 0 до 203 мм, предел допускаемой абсолютной погрешности измерений от ± 0,43 до ± 306 мкм в зависимости от выбранного поддиапазона измеряемых значений.


    Изготовитель


    Компания « Keysight Technologies, Inc», США 1400, Fountain Grove Parkway, Santa Rosa, CA 95403-1744, USA

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
    Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор. поселение Менделеево, Главный лабораторный корпус.
    Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
    Тел./факс (495) 744-81-12, e-mail: office@vniiftri.ru.

    Наборы мер состоят из мер волнового сопротивления цепей с распределенными параметрами (короткое замыкание (КЗ), холостой ход (ХХ), нагрузка согласованная (СН) (R=50 Ом)), нагрузок с переменной фазой, переходов измерительных, тарированных ключей, согласованной линии передачи с воздушным диэлектриком, рассогласованной линии передачи с воздушным диэлектриком, аттенюаторов 10, 20, 40 и 50 дБ. В состав наборов входят также устройства контроля присоединительных размеров коаксиальных соединителей, ключ с нормированным усилием затяжки, поддерживающий ключ. Комплектность набора зависит от его модификации и типа коаксиального тракта (N-тип; 3,5 мм; 2,4 мм; 1,85 мм). Набор помещен в футляр, предохраняющий меры от повреждения.

    Принцип работы мер основан на нормированном отражении падающей СВЧ мощности. Меры КЗ, ХХ, СН, нагрузка с переменной фазой представляют собой двухполюсник - однородный участок коаксиального волновода, нагруженный на отражающий (для КЗ, ХХ) или поглощающий элемент (для СН, нагрузок с переменной фазой). В качестве отражающего элемента в мерах КЗ использована проводящая плоскость, в мерах ХХ - диэлектрическая опора. В качестве поглощающего элемента СН использован СВЧ резистор с номинальным значением сопротивления 50 Ом.

    Принцип работы переходов измерительных основан на трансформировании структуры электромагнитного поля в одинаковые или различные по типу соединителя коаксиальные волноводы.

    Принцип работы согласованной и рассогласованной линий передачи основан на постоянном нормированном поглощении и отражении проходящей СВЧ мощности. Согласованная и рассогласованная линии передачи представляют собой четырехполюсник. Значения коэффициента отражения, фазы и коэффициента передачи линий определяются геометрическими размерами и длиной однородных и неоднородных участком коаксиального волновода.

    Принцип работы аттенюаторов 10, 20, 40 и 50 дБ основан на нормированном поглощении проходящей СВЧ мощности. Значения ослабления, коэффициента отражения и фазы коэффициента передачи определяются параметрами диэлектрических опорных шайб, длиной однородных участков коаксиального волновода и ослаблением резистивных поглотителей.

    Наборы мер могут содержать носитель цифровой информации (флэш-карта), содержащий файлы с данными результатов измерений модулей и фаз коэффициентов отражения и передачи мер.

    Внешний вид наборов мер, приведен на рисунках 1 - 14. При оформлении внешнего вида наборов мер могут использоваться логотипы компаний «Agilent Technologies» или «Key-sight Technologies».

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

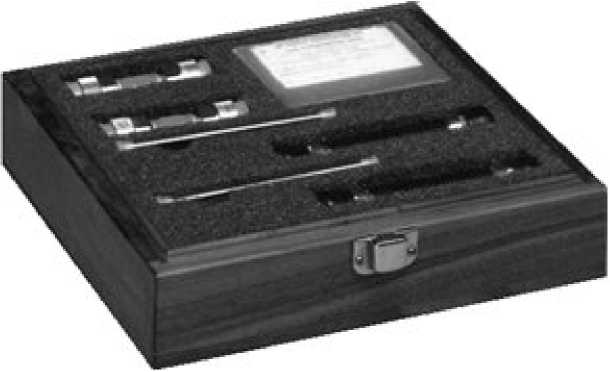

    Рисунок 1

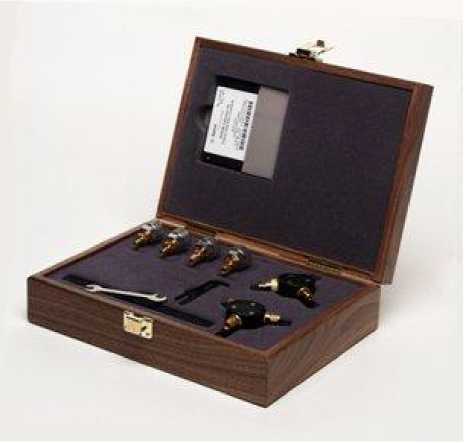

    - Набор мер коэффициентов передачи и отражения 85054D

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

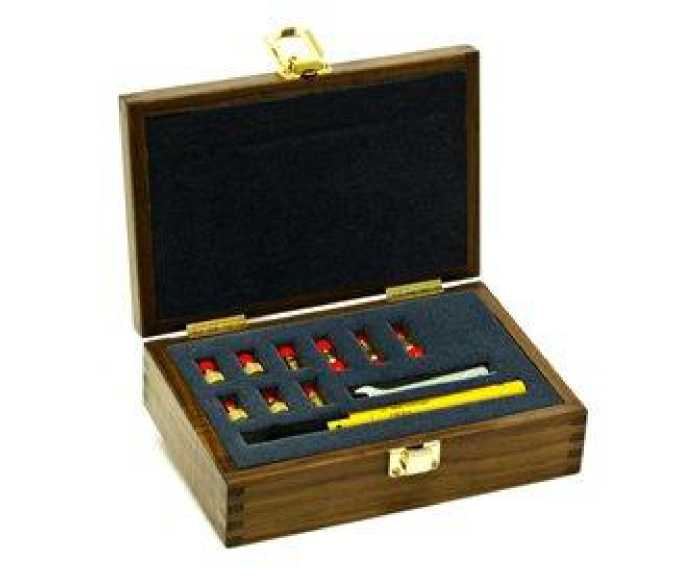

    Рисунок 2 - Набор мер коэффициентов передачи и отражения 85032F

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 3

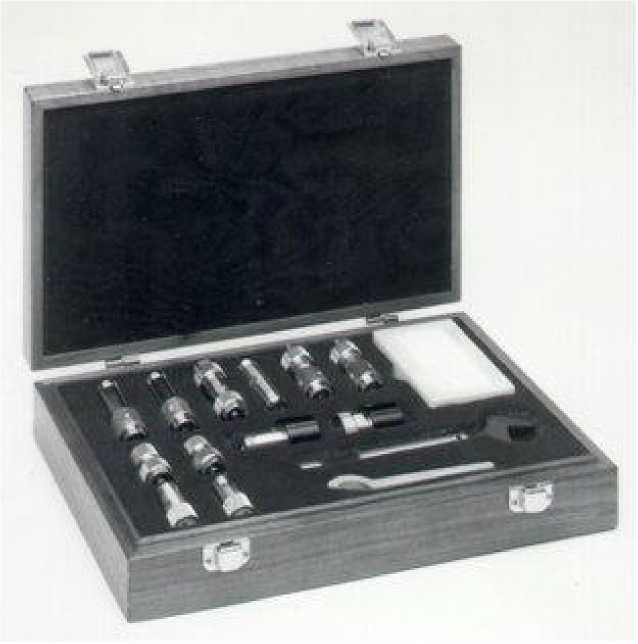

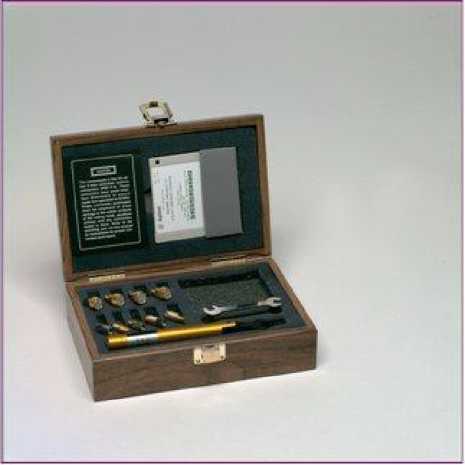

    - Набор мер коэффициентов передачи и отражения 85054B

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 4

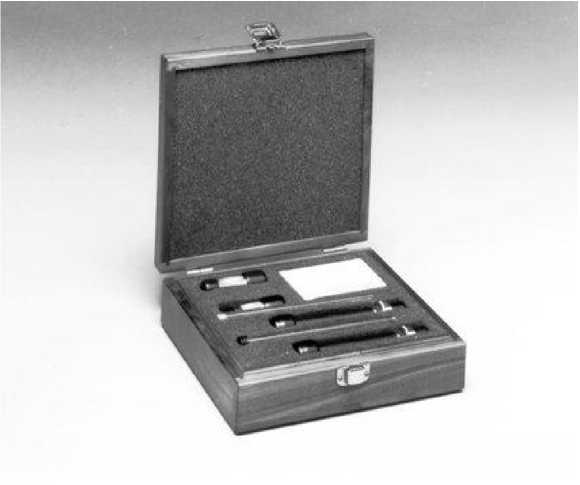

    - Набор мер коэффициентов передачи и отражения 85052D

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

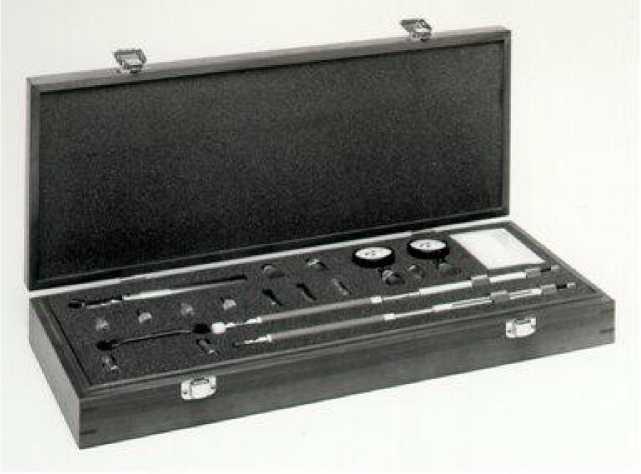

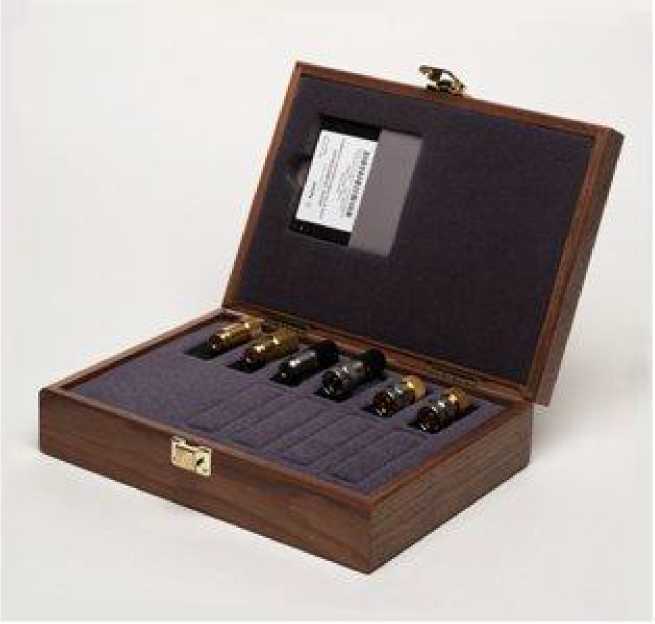

    Рисунок 5 - Набор мер коэффициентов передачи и отражения 85033E

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

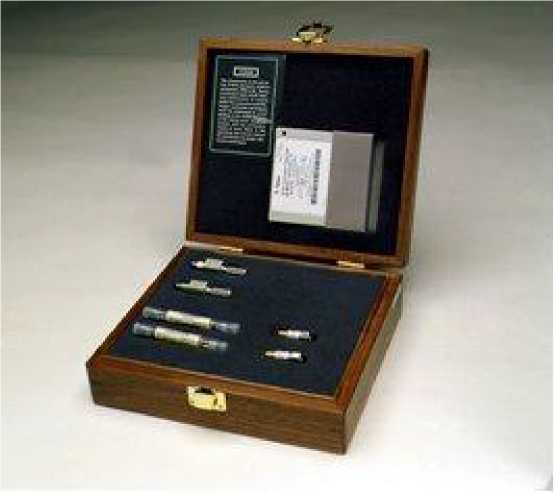

    Рисунок 6 - Набор мер коэффициентов передачи и отражения 85052B

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

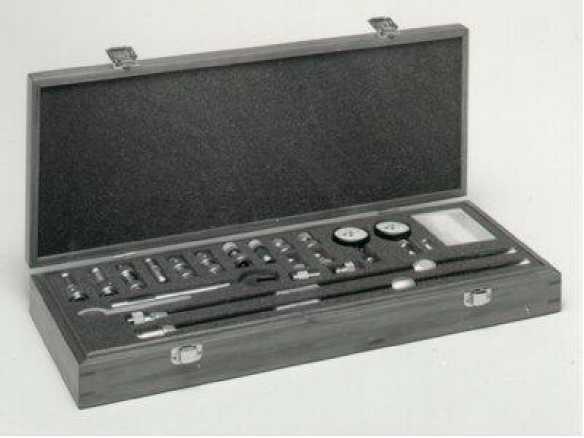

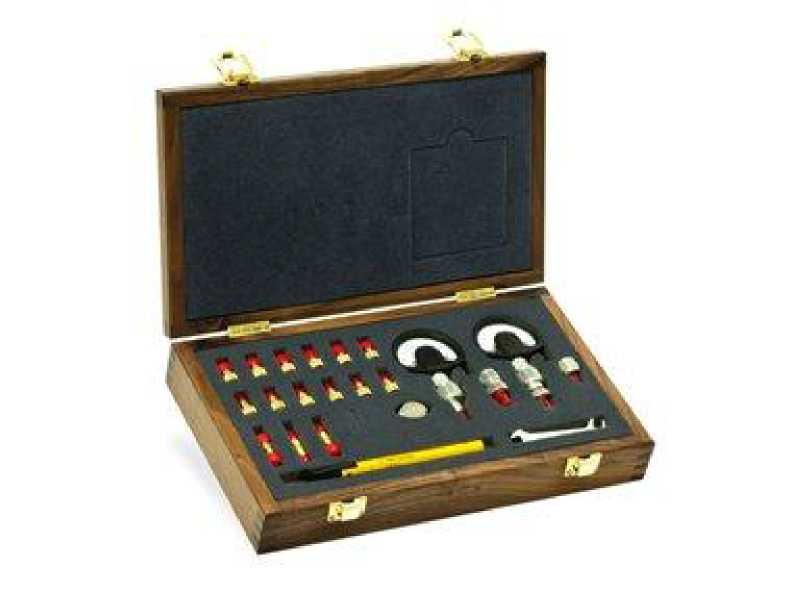

    - Набор мер коэффициентов передачи и отражения 85056D

    Рисунок 7

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

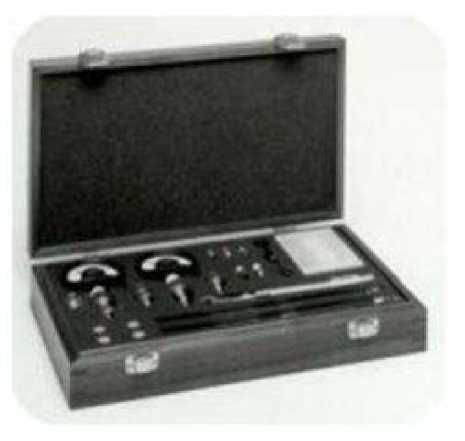

    Рисунок 8 - Набор мер коэффициентов передачи и отражения 85056A

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 9 - Набор мер коэффициентов передачи и отражения 85058E

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 10 - Набор мер коэффициентов передачи и отражения 85058B

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 11 - Набор мер коэффициентов передачи и отражения 85055A

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 12 - Набор мер коэффициентов передачи и отражения 85053B

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 13 - Набор мер коэффициентов передачи и отражения 85057B

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 14 - Набор мер коэффициентов передачи и отражения 85058V

    Внешний вид мер коэффициентов передачи и отражения из состава наборов в коаксиальных трактах различного сечения приведен на рисунке 15.

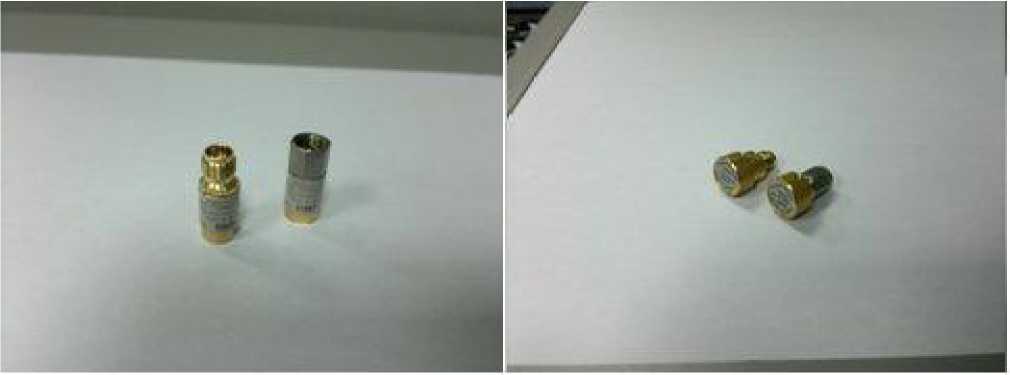

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 15 - Внешний вид мер коэффициентов передачи и отражения

    Конструкция мер не предусматривает пломбирования. Меры защищены от несанкционированного доступа конструктивно.


    В комплект поставки набора мер 85054D входят:

    • - меры волнового сопротивления «короткое замыкание» - 2 шт;

    • - меры волнового сопротивления «холостой ход» -2 шт;

    • - меры волнового сопротивления «нагрузка согласованная 50 Ом» - 2 шт;

    • - переходы измерительные в коаксиальном тракте N тип - 7 мм - 4 шт.;

    • - переходы измерительные в коаксиальном тракте N тип - N тип - 2 шт.;

    • - трубный (удерживающий) ключ - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.;

    • - паспорт - 1 шт.

    В комплект поставки набора мер 85032F входят:

    • - меры волнового сопротивления «короткое замыкание» - 2 шт;

    • - меры волнового сопротивления «холостой ход» -2 шт;

    • - меры волнового сопротивления «нагрузка согласованная 50 Ом» - 2 шт;

    • - руководство по эксплуатации комплекта - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.;

    • - паспорт - 1 шт.

    Опционально:

    • - переходы измерительные в коаксиальном тракте N тип (розетка) - N тип (розетка) - 1 шт. (опция 100);

    • - переходы измерительные в коаксиальном тракте N тип (вилка) - N тип (вилка) - 1 шт. (опция 200);

    • - переходы измерительные в коаксиальном тракте N тип (вилка) - N тип (розетка) - 1 шт. (опция 300).

    В комплект поставки набора мер 85054B входят:

    • - мера волнового сопротивления «короткое замыкание» - 2 шт.;

    • - мера волнового сопротивления «холостой ход» - 2 шт.;

    • - мера волнового сопротивления «нагрузка согласованная 50 Ом» - 2 шт.;

    • - мера волнового сопротивления « нагрузка с переменной фазой» - 2 шт.;

    • - переходы измерительные в коаксиальном тракте N тип (розетка) - 7 мм - 4 шт.;

    • - переходы измерительные в коаксиальном тракте N тип- N тип - 2 шт.

    • - комплект устройств для определения геометрических размеров коаксиальных соединителей N типа (индикатор часового типа -2 шт., калибр 2 шт.) - 1 комплект.

    • - тарированный ключ 3/4 дюйма - 1 шт.;

    • - трубный (удерживающий) ключ - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.;

    • - паспорт - 1 шт.

    В комплект поставки набора мер 85052D входят:

    • - мера волнового сопротивления «короткое замыкание» - 2 шт.;

    • - мера волнового сопротивления «холостой ход» - 2 шт.;

    • - мера волнового сопротивления «нагрузка согласованная 50 Ом» - 2 шт.;

    • - переходы в коаксиальном тракте 3,5 мм (розетка-розетка, розетка-вилка, вилка-вилка)

    3 шт.;

    • - тарированный ключ 5/16 дюйма - 1 шт;

    • - трубный (удерживающий) ключ - 1 шт;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.;

    • - паспорт - 1 шт.

    В комплект поставки набора мер 85033E входят:

    • - мера волнового сопротивления «короткое замыкание» - 2 шт.;

    • - мера волнового сопротивления «холостой ход» - 2 шт.;

    • - мера волнового сопротивления «нагрузка согласованная 50 Ом» - 2 шт.;

    • - корпус для встраивания мер из набора - 2 шт.;

    • - специальный ключ для монтажа и демонтажа корпуса - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.;

    • - паспорт - 1 шт.

    Опционально:

    • - переходы измерительные в коаксиальном тракте 3,5 мм розетка-розетка - 1 шт. (опция 100);

    • - переходы измерительные в коаксиальном тракте 3,5 мм вилка-вилка - 1 шт. (опция 200);

    • - переходы измерительные в коаксиальном тракте 3,5 мм вилка-розетка - 1 шт. (опция 300);

    • - переходы измерительные в коаксиальном тракте 3,5 мм (вилка-вилка, вилка-розетка, розетка-розетка, розетка-вилка) - 4 шт. (опция 400);

    • - переходы измерительные (3,5 мм вилка -APC7, 3,5 мм розетка -APC7) - 2 шт. (опция 500).

    В комплект поставки набора мер 85052B входят:

    • - мера волнового сопротивления «короткое замыкание» - 2 шт.;

    • - мера волнового сопротивления «холостой ход» - 2 шт.;

    • - мера волнового сопротивления «нагрузка согласованная 50 Ом» - 2 шт.;

    • - мера волнового сопротивления « нагрузка с переменной фазой» - 2 шт.;

    • - переходы в коаксиальном тракте 3,5 мм (розетка-розетка, розетка-вилка, вилка-вилка) 3 шт.;

    • - комплект устройств для определения геометрических размеров коаксиальных соединителей 3,5 мм (индикатор часового типа -2 шт., калибр 2 шт.) - 1 комплект.

    • - тарированный ключ 5/16 дюйма - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.;

    • - паспорт - 1 шт.

    В комплект поставки набора мер 85056D входят:

    • - мера волнового сопротивления «короткое замыкание» - 2 шт.;

    • - мера волнового сопротивления «холостой ход» - 2 шт.;

    • - мера волнового сопротивления «нагрузка согласованная 50 Ом» - 2 шт.;

    • - переходы в коаксиальном тракте 2,4 мм (розетка-розетка, розетка-вилка, вилка-вилка) 3 шт.;

    • - тарированный ключ 5/16 дюйма - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.;

    • - паспорт - 1 шт.

    В комплект поставки набора мер 85056А входят:

    • - мера волнового сопротивления «короткое замыкание» - 2 шт.;

    • - мера волнового сопротивления «холостой ход» - 2 шт.;

    • - мера волнового сопротивления «нагрузка активная 50 Ом» - 2 шт.;

    • - мера волнового сопротивления « нагрузка с переменной фазой» - 2 шт.;

    • - переходы в коаксиальном тракте 2,4 мм (розетка-розетка, розетка-вилка, вилка-вилка) -3 шт.;

    • - комплект устройств для определения геометрических размеров коаксиальных соединителей типа I (2,4 мм) (индикатор часового типа -2 шт., калибр 2 шт.) - 1 комплект.

    • - тарированный ключ 5/16 дюйма - 1шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.;

    • - паспорт - 1 шт.

    В комплект поставки набора мер 85058E входят:

    • - мера волнового сопротивления «короткое замыкание» - 2 шт.;

    • - мера волнового сопротивления «холостой ход» - 2 шт.;

    • - мера волнового сопротивления «нагрузка активная 50 Ом» - 2 шт.;

    • - переходы в коаксиальном тракте 1,85 мм (розетка-розетка, розетка-вилка, вилка-вилка) -3 шт.;

    • - тарированный ключ 5/16 дюйма - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.;

    • - паспорт - 1 шт.

    В комплект поставки набора мер 85058B входят:

    • - мера волнового сопротивления «нагрузка активная 50 Ом» - 2 шт.;

    • - мера волнового сопротивления «холостой ход» - 8 шт.;

    • - переходы в коаксиальном тракте 1,85 мм (розетка-розетка, розетка-вилка, вилка-вилка) -3 шт.;

    • - тарированный ключ 5/16 дюйма - 1 шт.;

    • - комплект устройств для определения геометрических размеров коаксиальных соединителей 1,85 мм (индикатор часового типа -2 шт., калибр 2 шт.) - 1 комплект.

    • - лупа с десятикратным увеличением - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.;

    • - паспорт - 1 шт.

    В комплект поставки набора мер 85055А входят:

    • - аттенюатор 20 дБ - 1 шт.;

    • - аттенюатор 50 дБ - 1 шт.;

    • - внешний проводник отрезка воздушной линии 50 Ом - 1 шт.;

    • - внутренний проводник отрезка воздушной линии 50 Ом - 1 шт.;

    • - внешний проводник отрезка воздушной линии 25 Ом - 1 шт.;

    • - внутренний проводник отрезка воздушной линии 25 Ом - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.;

    • - паспорт - 1 шт.

    В комплект поставки набора мер 85053B входят:

    • - аттенюатор 20 дБ -1 шт.;

    • - аттенюатор 40 дБ - 1 шт.;

    • - внешний проводник отрезка воздушной линии 50 Ом - 1 шт.;

    • - внутренний проводник отрезка воздушной линии 50 Ом - 1 шт.;

    • - внешний проводник отрезка воздушной линии 25 Ом - 1 шт.;

    • - внутренний проводник отрезка воздушной линии 25 Ом - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.;

    • - паспорт - 1 шт.

    В комплект поставки набора мер 85057B входят:

    • - аттенюатор 20 дБ - 1 шт.;

    • - аттенюатор 40 дБ - 1 шт.;

    • - внешний проводник отрезка воздушной линии 50 Ом - 1 шт.;

    • - внутренний проводник отрезка воздушной линии 50 Ом - 1 шт.;

    • - внешний проводник отрезка воздушной линии 25 Ом - 1 шт.;

    • - внутренний проводник отрезка воздушной линии 25 Ом - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.;

    • - паспорт - 1 шт.

    В комплект поставки набора мер 85058V входят:

    • - аттенюатор 10 дБ - 1 шт.;

    • - аттенюатор 40 дБ - 1 шт.;

    • - внешний проводник отрезка воздушной линии 50 Ом - 1 шт.;

    • - внутренний проводник отрезка воздушной линии 50 Ом - 1 шт.;

    • - внешний проводник отрезка воздушной линии 25 Ом - 1 шт.;

    • - внутренний проводник отрезка воздушной линии 25 Ом - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.;

    • - паспорт - 1 шт.


    наборов мер приведены в таблицах 1 - 9.

    Таблица 1 - Метрологические характеристики наборов мер волнового сопротивления в коаксиальных трактах сечением 7,0 / 3,04 мм, тип коаксиального соединителя N по ГОСТ 13317-89 и IEEE Std 287™-2007

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85054B

    85054D

    85032F

    Меры волнового сопротивления «короткое замыкание»

    Полярность соединителя

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта, мм

    от минус 0,0165 до 0,0038

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот от 0 до 18 ГГ ц

    ± 1,0°

    ± 0,65°

    Меры волнового сопротивления «холостой ход»

    Полярность соединителя

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0165 до 0,0038

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот от 0 до 18 ГГ ц

    ± 1,5°

    ± 0,65°

    Меры волнового сопротивления «нагрузка согласованная

    50 Ом»

    Полярность соединителя

    вилка, розетка

    -

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0546 до 0,0038

    -

    Предел допускаемых значений обратных потерь в диапазоне частот, дБ: от 0 до 2 ГГц;

    от 2 до 3 ГГц;

    от 3 до 6 ГГц;

    от 6 до 8 ГГц

    от 8 до 9 ГГц

    от 9 до 18 ГГц

    минус 48

    ( |г|<0,00398)

    минус 40 (|Г|<0,01000)

    минус 48 (|Г|<0,01585) минус 48 (|Г|<0,01585) минус 48 (|Г|<0,01585) минус 48 (|Г|<0,01995) минус 48 (|Г|<0,01995)

    минус 48 (|Г|<0,00398)

    минус 45 (|Г|<0,00562 минус 40 (|Г|<0,010 минус 38 (|Г|<0,0126) минус 38 (|Г|<0,0126)

    Ключ тарированный

    Размер зева, мм (дюйм)

    19,050 (3/4)

    -

    Номинальное значение крутящего момента, Н^м

    1,35

    -

    Пределы допускаемой абсолютной погрешности воспроизведения крутящего момента, Н^м

    ± 0,135

    -

    Наименование меры (устройства)

    Наименование характеристики

    Значение ха

    1актеристики

    85054B

    85054D

    85032F

    Переходы   измерительные

    коаксиальные:

    Опция 100: розетка-розетка;

    Опция 200 вилка-вилка;

    Опция 300 вилка - розетка

    Полярность соединителя

    -

    вилка, розетка

    -

    Пределы допускаемого отклонения глубины погружения контакта, мм

    от минус 0,0165 до 0,0038

    -

    Предел допускаемых значений обратных потерь, дБ

    минус 34

    ( |г|<0,01996)

    -

    Меры волнового сопротивления «нагрузка с переменной фазой»

    Полярность соединителя

    вилка, розетка

    -

    -

    Пределы допускаемого отклонения глубины погружения контакта, мм

    от минус 0,0114 до 0,0038

    -

    -

    Предел допускаемых значений обратных потерь в диапазоне частот от 2 до 18 ГГц, дБ

    минус 42 ( |г|<0,00794)

    -

    -

    Переходы измерительные коаксиальные N тип - 7мм - 4 шт; N тип - N тип - 2 шт;

    Полярность соединителя

    вилка, розетка

    -

    -

    Пределы допускаемого отклонения глубины погружения контакта:

    N типа, мм

    7 мм, не более, мм

    от минус 0,0165 до 0,0038

    от минус 0,0546 до 0,0038

    -

    -

    Предел допускаемых значений обратных потерь, дБ

    в диапазоне частот:

    от 0 до 8 ГГц

    от 8 ГГц до 18 ГГц

    минус 34 (|Г|<0,0200)

    минус 28 (|Г|<0,0398)

    -

    -

    Индикаторы часового типа с приспособлениями для измерений глубины установки соединителя (вилка, розетка)

    Пределы допускаемой абсолютной погрешности измерений глубины погружения контакта вилка и розетка, мм

    ± 0,00127

    -

    -

    Мастер калибры (вилка и розетка)

    Пределы допускаемых значений погрешности воспроизведения глубины погружения контакта: вилка (номинальное значение 5,2578 мм), мм розетка(номинальное значение 5,2832 мм), мм

    минус 0,0762

    0,0762

    -

    -

    Таблица 2 - Метрологические характеристики набора мер 85055А

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    Аттенюатор 20 дБ

    Полярность соединителя

    вилка, розетка

    Г лубина погружения контакта соединителя, мм

    от 0,0000 до 0,0076

    Пределы допускаемой абсолютной погрешности ослабления в диапазоне частот от 0 до 18 ГГц, дБ

    ± 0,75

    Пределы допускаемой абсолютной погрешности фазы коэффициента передачи в диапазоне частот от 0 до 18 ГГц

    ± 5,25°

    Аттенюатор 50 дБ

    Полярность соединителя

    вилка, розетка

    Г лубина погружения контакта соединителя, мм

    от 0,0000 до 0,0076

    Пределы допускаемой абсолютной погрешности ослабления в диапазоне частот от 0 до 18 ГГц, дБ

    ± 2, 5

    Пределы допускаемой абсолютной погрешности фазы коэффициента передачи в диапазоне частот от 0 до 18 ГГц

    ± 50,49°

    Отрезок воздушной линии с волновым сопротивлением 50 Ом

    Полярность соединителя

    вилка, розетка

    Смещение центра воздушной линии, мм

    от минус 0,0025 до 0,0100

    Допускаемые значения внутреннего диаметра внешнего проводника, мм

    7,000 ± 0,004

    Допускаемые значения длины внешнего проводника, мм

    124,873 ± 0,025

    Допускаемые значения внешнего диаметра внутреннего проводника, мм

    3,040 ± 0,025

    Допускаемые значения длины внутреннего проводника, мм

    124 873_0,010°

    Отрезок воздушной линии с волновым сопротивлением 25 Ом

    Полярность соединителя

    вилка, розетка

    Смещение центра воздушной линии, мм

    от минус 0,0025 до 0,0100

    Допускаемые значения внутреннего диаметра внешнего проводника, мм

    7,000 ± 0,004

    Допускаемые значения длины внешнего проводника, мм

    124,873 ± 0,025

    Допускаемые значения внешнего диаметра «d» внутреннего проводника, мм

    3,010 ± 0,008

    Допускаемые значения внешнего диаметра «d1» внутреннего проводника, мм

    4,613 ± 0,005

    Допускаемые значения длины «11» внутреннего проводника, мм

    74,930 ± 0,019

    Допускаемые значения длины «12» внутреннего проводника, мм

    25,002 ±0,05

    Допускаемые значения длины внутреннего проводника, мм

    124 873_0,010°

    Таблица 3 - Метрологические характеристики наборов мер волнового сопротивления в коаксиальных трактах сечением 3,5/1,52 мм, тип коаксиального соединителя 1Х по ГОСТ 13317-89 и IEEE Std 287™-2007

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85052B

    85052D

    85033E

    Мера волнового сопротивления «короткое замыкание»

    Полярность соединителя

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта соединителя от номинального значения, мм

    от минус 0,0168 до 0,0041

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот: от 0 до 3 ГГц

    от 3 до 8 ГГц

    от 8 до 20 ГГц от 20 до 26,5 ГГц

    ± 0,5° ± 1,0° ± 1,75° ± 1,75°

    ± 0,48°

    ± 0,50°

    ± 0,55°

    ± 0,65°

    Мера волнового сопротивления «холостой ход»

    Полярность соединителя

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта соединителя от номинального значения, мм

    от минус 0,0191 до 0,0064

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения, в диапазоне частот: от 0 до 3 ГГц

    от 3 до 8 ГГц

    от 8 до 20 ГГц от 20 до 26,5 ГГц

    ± 0,65°

    ± 1,2°

    ± 2,0° ± 2,0°

    ± 0,55°

    ± 0,65°

    ± 0,85°

    ± 1,00°

    Мера волнового сопротивления нагрузка согласованная 50 Ом»

    Полярность соединителя

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта, мм

    от минус 0,0295 до 0,0016

    Предел допускаемых значений обратных потерь, дБ в диапазоне частот:

    от 0 до 2 ГГц

    от 2 до 3 ГГц

    от 3 до 8 ГГц

    от 8 до 9 ГГц

    от 9 до 20 ГГц

    от 20 до 26,5 ГГц

    минус 46 ( минус 44 ( минус 38 ( минус 36 ( минус 36 ( минус 34 (

    Г

    Г

    Г

    Г

    Г

    Г

    <0,00501)

    <0,00631)

    <0,01259)

    <0,01585)

    <0,01585)

    <0,01995)

    минус 46 (Г <0,005) минус 44 (Г <0,006) минус 38 ( Г <0,013) минус 38 ( Г <0,013)

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85052B

    85052D

    85033E

    Переходы измерительные коаксиальные (розетка-розетка, розетка-вилка, вилка-вилка)

    Полярность соединителя

    вилка, розетка

    -

    Пределы допускаемого отклонения глубины погружения контакта, мм:

    от минус 0,0803 до 0,0041

    -

    Предел допускаемых значений обратных потерь, дБ в диапазоне частот:

    от 0 до 8 ГГц

    от 8 до 18 ГГц

    от 18 до 26,5 ГГц

    минус 30 (

    минус 28 (

    минус 26 (

    Г

    Г

    Г

    <0,03162)

    <0,03981)

    <0,05012)

    Ключ тарированный

    Размер зева, мм (дюйм)

    7,938 (5/16)

    -

    Номинальное значение крутящего момента, Н^м

    0,9

    -

    Пределы допускаемой абсооютной погрешности воспроизведения крутящего момента, Н^м

    ± 0,09

    -

    Переходы измерительные коаксиальные (опция 100 набора мер 85033Е)

    Полярность соединителя

    -

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта, мм:

    -

    от минус 0,0803 до 0,0041

    Предел допускаемых значений обратных потерь в диапазоне частот от 0 до 26 ГГц, дБ, 3,5 мм розетка-розетка

    -

    минус 32

    ( |г|<0,0025)

    Переходы измерительные коаксиальные (опция 200 набора мер 85033Е)

    Предел допускаемых значений обратных потерь в диапазоне частот от 0 до 26 ГГц, дБ:

    3,5 мм вилка - вилка

    -

    минус 32

    (|Г|<0,0025)

    Переходы измерительные коаксиальные (опция 300 набора мер 85033Е)

    Предел допускаемых значений обратных потерь в диапазоне частот от 0 до 26 ГГц, дБ:

    3,5 мм вилка - розетка

    -

    минус 32

    (|Г|<0,0025)

    Переходы измерительные коаксиальные (опция 400 набора мер 85033Е)

    Предел допускаемых значений обратных потерь в диапазоне частот от 0 до 18 ГГц, дБ:

    N вилка- 3,5 мм вилка)

    N вилка- 3,5 мм розетка

    N розетка-3,5 мм розетка

    N розетка-3,5 мм вилка

    -

    минус 28 (| минус 28 (| минус 28 (| минус 24 (

    Г|

    Г|

    Г|

    Г|

    <0,040)

    <0,040)

    <0,040)

    <0,060)

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85052B

    85052D

    85033E

    Переходы измерительные коаксиальные (опция 500 набора мер 85033Е)

    Предел допускаемых значений обратных потерь в диапазоне частот от 0 до 18 ГГц, дБ:

    3,5 мм вилка - APC7

    3,5 мм розетка - APC7

    -

    минус 34 ( Г <0,020) минус 28 (Г <0,040)

    Мера волнового сопротивления «нагрузка с переменной фазой»

    Полярность соединителя

    вилка, розетка

    -

    Пределы допускаемого отклонения глубины погружения контакта соединителя от номинального значения, мм

    от минус 0,0117 до 0,0041

    -

    Предел допускаемых значений обратных потерь, в диапазоне частот от 3 до 26,5 ГГц, дБ

    минус 44

    ( |г|<0,00631)

    -

    Индикатор часового типа с приспособлением для измерений глубины установки соединителя (вилка, розетка)

    Пределы допустимых значений погрешности измерений погружения контакта соединителей вилка и розетка, мм

    ± 0,00127

    Мастер калибры (вилка и розетка)

    Предел допускаемой абсолютной воспроизведения глубины погружения контакта соединителей вилка и розетка, мм

    0,076

    Таблица 4 - Метрологические характеристики набора мер 85053B

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    Аттенюатор 20 дБ

    Полярность соединителя

    вилка, розетка

    Г лубина погружения контакта соединителя, мм

    от 0,0000 до 0,0076

    Пределы допускаемой абсолютной погрешности ослабления в диапазоне частот от 0 до 26,5 ГГц, дБ

    ± 0,75

    Пределы допускаемой абсолютной погрешности фазы коэффициента передачи в диапазоне частот от 0 до 26,5 ГГц

    ± 5,25°

    Аттенюатор 40 дБ

    Полярность соединителя

    вилка, розетка

    Г лубина погружения контакта соединителя, мм

    от 0,0000 до 0,0076

    Пределы допускаемой абсолютной погрешности ослабления в диапазоне частот от 0 до 26,5 ГГц, дБ

    ± 6,0

    Пределы допускаемой абсолютной погрешности фазы коэффициента передачи в диапазоне частот от 0 до 26,5 ГГц

    ± 51°

    Наименование меры (устройства)

    Наименование характеристики

    Значение

    характеристики

    Отрезок воздушной линии с волновым сопротивлением 50 Ом

    Полярность соединителя

    вилка, розетка

    Смещение центра воздушной линии, мм

    от минус 0,0025 до

    0,0100

    Допускаемые значения внутреннего диаметра внешнего проводника, мм

    3,500 ± 0,004

    Допускаемые значения длины внешнего проводника, мм

    74,924 ± 0,025

    Допускаемые значения внешнего диаметра внутреннего проводника, мм

    1,520 ±0,003

    Допускаемые значения длины внутреннего проводника, мм

    74 q74.-O.OlO в

    /’'3il+0,025

    Отрезок воздушной линии с волновым сопротивлением 25 Ом

    Полярность соединителя

    вилка, розетка

    Смещение центра воздушной линии, мм

    от минус 0,0025 до

    0,0100

    Допускаемые значения внутреннего диаметра внешнего проводника, мм

    3,500 ± 0,004

    Допускаемые значения длины внешнего проводника, мм

    74,924 ± 0,025

    Допускаемые значения внешнего диаметра «d» внутреннего проводника, мм

    2,306 ± 0,005

    Допускаемые значения внешнего диаметра «di» внутреннего проводника, мм

    1,520 ± 0,008

    Допускаемые значения длины «11» внутреннего проводника, мм

    49,943 ± 0,019

    Допускаемые значения длины «12» внутреннего проводника, мм

    12,521 ±0,05

    Допускаемые значения длины «AL» внутреннего проводника, мм

    74 q74.-O.OlOD

    Таблица 5 - Метрологические характеристики наборов мер волнового сопротивления в коаксиальных трактах сечением 2,4/1,04 мм, тип

    коаксиального соединителя I по ГОСТ 13317-89 и IEEE Std 287™-2007

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85056А             85056D

    Меры волнового сопротивления «короткое замыкание»

    Полярность соединителя

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0142 до 0,0015

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения, в диапазоне частот:

    от 0 до 2 ГГц

    от 2 до 20 ГГц

    от 20 до 40 ГГц

    от 40 до 50 ГГц

    ± 0,50°

    ± 1,25°

    ± 1,50°

    ± 2,00°

    лист № 15

    всего листов 28

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85056А             85056D

    Меры волнового сопротивления «холостой ход»

    Полярность соединителя

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0157 до 0,0030

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения, в диапазоне частот:

    от 0 до 2 ГГц

    от 2 до 20 ГГц

    от 20 до 40 ГГц

    от 40 до 50 ГГц

    ± 0,50°

    ± 1,25°

    ± 1,75°

    ± 2,25°

    Меры волнового сопротивления «нагрузка согласованная 50 Ом »

    Полярность соединителя

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0234 до 0,0005

    Предел допускаемых значений обратных потерь в диапазоне частот, дБ: от 0 до 4 ГГц

    от 4 до 20 ГГц от 20 до 26,5 ГГц от 26,5 до 50 ГГц

    минус 42 ( минус 34 ( минус 30 ( минус 26 (

    Г

    Г

    Г

    Г

    <0,00794)

    <0,01995)

    <0,03162)

    <0,05019)

    Переходы измерительные коаксиальные

    (2,4 мм вилка-вилка, 2,4 мм вилка-розетка, 2,4 мм розетка - розетка)

    Полярность соединителя

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0411 до 0,0030

    Предел допускаемых значений обратных потерь в диапазоне частот в диапазоне частот, дБ:

    от 0 до 4 ГГц

    от 4 до 26 ГГц

    от 26 до 40 ГГц

    от 40 до 50 ГГц

    минус 32 ( минус 30 ( минус 25 ( минус 20 (

    Г Г Г |Г

    <0,02512) <0,03162) <0,05623) |<0,1000)

    Ключ тарированный

    Размер зева, мм (дюйм)

    7,938 (5/16)

    Номинальное значение крутящего момента, Н^м

    0,9

    Пределы допускаемой абсолютной погрешности воспроизведения крутящего момента, Н^м

    ± 0,09

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85056А

    85056D

    Меры волнового сопротивления «нагрузка с переменной фазой»

    Полярность соединителя

    вилка, розетка

    -

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0142 до 0,0015

    -

    Предел допускаемых значений обратных потерь в диапазоне частот: от 4 до 20 ГГц

    от 20 до 36 ГГц

    от 36 до 40 ГГц

    от 40 до 50 ГГц

    минус 42 ( минус 40( минус 38( минус 36(

    Г Г Г

    |<0,00794) <0,0100) <0,01259) <0,01558)

    -

    Индикаторы часового типа с приспособлениями для измерений глубины установки соединителя (вилка, розетка)

    Пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка, мм

    ± 0,00127

    -

    Мастер калибры (вилка и розетка)

    Предел допускаемой абсолютной погрешности воспроизведения глубины погружения контакта соединителей вилка и розетка, мм

    0,0508

    -

    Таблица 6 - Метрологические характеристики набора мер 85057B

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    Аттенюатор 20 дБ

    Полярность соединителя

    вилка, розетка

    Г лубина погружения контакта соединителя, мм

    от минус 0,025 до 0,000

    Пределы допускаемой абсолютной погрешности ослабления в диапазоне частот от 0 до 50 ГГц, дБ

    ± 0,81

    Пределы допускаемой абсолютной погрешности фазы коэффициента передачи в диапазоне частот от 0 до 50 ГГц

    ± 6,0°

    Аттенюатор 40 дБ

    Полярность соединителя

    вилка, розетка

    Г лубина погружения контакта соединителя, мм

    от минус 0,025 до 0,000

    Пределы допускаемой абсолютной погрешности ослабления в диапазоне частот от 0 до 50 ГГц, дБ

    ± 6,0

    Пределы допускаемой абсолютной погрешности фазы коэффициента передачи в диапазоне частот от 0 до 50 ГГц

    ± 54,0°

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    Отрезок воздушной линии с волновым сопротивлением 50 Ом

    Полярность соединителя

    вилка, розетка

    Смещение центра воздушной линии, мм

    от минус 0,0013 до 0,000

    Допускаемые значения внутреннего диаметра внешнего проводника, мм

    2,400 ± 0,0025

    Допускаемые значения длины внешнего проводника, мм

    49,991 ± 0,025

    Допускаемые значения внешнего диаметра внутреннего проводника, мм

    1,0423 ± 0,003

    Допускаемые значения длины внутреннего проводника, мм

    да qqi-O.O13o

    Отрезок воздушной линии с волновым сопротивлением 25 Ом

    Полярность соединителя

    вилка, розетка

    Смещение центра воздушной линии, мм

    от минус 0,0013 до 0,000

    Допускаемые значения внутреннего диаметра внешнего проводника, мм

    2,400 ± 0,0025

    Допускаемые значения длины внешнего проводника, мм

    49,991 ± 0,025

    Допускаемые значения внешнего диаметра «d» внутреннего проводника, мм

    1,0423 ± 0,008

    Допускаемые значения внешнего диаметра «di» внутреннего проводника, мм

    1,580 ± 0,005

    Допускаемые значения длины «11» внутреннего проводника, мм

    37,460 ± 0,019

    Допускаемые значения длины «12» внутреннего проводника, мм

    6,220 ± 0,050

    Допускаемые значения длины «AL» внутреннего проводника, мм

    да QQ.j-o.oi3n ^^VI-0.02s

    Таблица 7 - Метрологические характеристики наборов мер волнового сопротивления в коаксиальных трактах сечением 1,85/0,8 мм, тип коаксиального соединителя 1,85 мм по IEEE Std 287™-2007

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85058B

    85058E

    Меры волнового сопро-

    Полярность соединителя

    вилка, розетка

    вилка, розетка

    тивления «короткое замыкание № 1» (смеще-

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0142 до 0,0015

    от минус 0,0142 до 0,0015

    ние 5,4мм)

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот (П/А):

    Вилка

    Розетка

    Вилка

    Розетка

    от 0 до 20 ГГц

    ± 1,7°/ ± 1,5°

    ± 1,7°/ ± 1,5°

    ± 2,0°/ ± 1,5°

    ± 2,0°/ ± 1,5°

    от 20 до 30 ГГц

    ± 2,2°/ ± 2,0°

    ± 2,2°/ ± 2,0°

    ± 3,0° /± 2,0°

    ± 3,0°/ ± 2,0°

    от 30 до 35 ГГц

    ± 2,2°/ ± 2,0°

    ± 2,7°/ ± 2,5°

    ± 3,0°/ ± 2,0°

    ± 3,0°/ ± 2,0°

    от 35 до 40 ГГц

    - / ± 2,0°

    - / ± 2,5°

    ± 3,0°/ ± 2,0°

    ± 3,5°/ ± 2,5°

    от 40 до 50 ГГц

    - / ± 2,0°

    - / ± 3,5°

    ± 3,0°/ ± 2,0°

    ± 4,5°/ ± 3,5°

    от 50 до 67 ГГц

    - /± 3,0°

    - / ± 4,0°

    ± 4,0°/ ± 3,0°

    ± 5,0°/ ± 4,0°

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85058B

    85058E

    Меры волнового сопротивления «короткое замыкание №2» (смещение 6,3 мм)

    Полярность соединителя

    вилка, розетка

    -

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0142 до 0,0015

    -

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот (П/А): от 0 до 20 ГГц от 20 до 30 ГГц от 30 до 35 ГГц от 35 до 40 ГГц от 40 до 50 ГГц от 50 до 67 ГГц

    Вилка

    Розетка

    -

    • - / ± 1,5°

    • - / ± 2,0°

    - / ± 2,0° ± 2,4°/ ± 2,0° ± 2,6°/ ± 2,0° ± 3,6°/ ± 3,0°

    • - / ± 1,5°

    • - / ± 2,0°

    - / ± 2,5°

    ± 2,9°/ ± 2,5° ± 4,1°/ ± 3,5° ± 4,6°/ ± 4,0°

    Индикаторы часового типа с приспособлениями для измерений глубины установки соединителя (вилка, розетка)

    Пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка, мм

    ± 0,00127

    -

    Меры волнового сопротивления «короткое замыкание №3» (смещение 7,12 мм)

    Полярность соединителя

    вилка, розетка

    -

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0142 до 0,0015

    -

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот (П/А): от 0 до 20 ГГц

    от 20 до 30 ГГц от 30 до 35 ГГц от 35 до 40 ГГц от 40 до 50 ГГц от 50 до 67 ГГц

    Вилка

    Розетка

    -

    • - / ± 1,5°

    • - / ± 2,0°

    - / ± 2,0° ± 2,4°/ ± 2,0° ± 2,6°/ ± 2,0° ± 4,4°/ ± 3,0°

    • - / ± 1,5°

    • - / ± 2,0°

    - / ± 2,5°

    ± 2,9°/ ± 2,5° ± 4,1°/ ± 3,5° ± 5,4°/ ± 4,0°

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85058B

    85058E

    Меры волнового сопротивления «короткое замыкание №4» (смещение 7,6 мм)

    Полярность соединителя

    вилка, розетка

    -

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0142 до 0,0015

    -

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот (П/А): от 0 до 20 ГГц от 20 до 30 ГГц от 30 до 35 ГГц от 35 до 40 ГГц от 40 до 50 ГГц

    от 50 до 67 ГГц

    Вилка

    Розетка

    -

    • - / ± 1,5°

    • - / ± 2,0°

    - / ± 2,0° ± 2,7°/ ± 2,0° ± 3,1°/ ± 2,0° ± 4,2°/ ± 3,0°

    • - / ± 1,5°

    • - / ± 2,0°

    - / ± 2,5° ± 2,9°/ ± 2,5° ± 4,6°/ ± 3,5° ± 5,2°/ ± 4,0°

    Меры волнового сопротивления «холостой

    ход»

    Полярность соединителя

    вилка, розетка

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0020 до 0,0180

    от минус 0,0020 до 0,0180

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот (П/А): от 0 до 10 ГГц

    от 10 до 35 ГГц от 35 до 50 ГГц

    от 50 до 67 ГГц

    Вилка

    Розетка

    Вилка

    Розетка

    ± 2,2°/ ± 2,0°

    ± 3,2°/ ± 3,0°

    - / ± 3,0°

    - / ± 4,5°

    ± 2,7°/ ± 2,5°

    ± 3,7°/ ± 3,5°

    • - / ± 3,5°

    • - / ± 5,0°

    ± 2,5°/ ± 2,0°

    ± 4,0°/ ± 3,0°

    ± 4,0°/ ± 3,0°

    ± 5,5°/ ± 4,5°

    ± 3,0°/ ± 2,5°

    ± 4,5°/ ± 3,5°

    ± 4,5°/ ± 3,5°

    ± 6,0°/ ± 5,0°

    Меры волнового сопротивления «нагрузка согласованная 50 Ом»

    Полярность соединителя

    вилка, розетка

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0233 до 0,0005

    от минус 0,0233 до 0,0005

    Предел допускаемых значений обратных потерь в диапазоне частот, дБ:

    от 0 до 10 ГГц

    от 10 до 20 ГГц

    от 20 до 35 ГГц

    от 35 до 60 ГГц

    от 60 до 67 ГГц

    Вилка

    Розетка

    Вилка

    Розетка

    минус 36/36 минус 34/34 минус 31/31 минус 22/22 минус 19/19

    минус 35/35 минус 34/34 минус 29/29 минус 12/12 минус 10/10

    минус 30/ 30

    минус 30/ 30

    минус 30/ 30

    минус 28/ 28

    минус 28/28

    минус 30/ 30 минус 30/ 30 минус 30/30 минус 28/28 минус 28/28

    Наименование меры

    Наименование характеристики

    Значение характеристики

    (устройства)

    85058B

    85058E

    Переходы измеритель-

    Полярность соединителя

    вилка, розетка

    вилка, розетка

    ные коаксиальные

    Г лубина погружения контакта соединителя, мкм

    от 0 до 38,1

    от 0 до 38,1

    (1,85 мм розетка-

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    розетка, розетка-вилка, вилка-вилка)

    от минус 0,0411 до 0,0030

    от минус 0,0411 до 0,0030

    Предел допускаемых значений обратных потерь в диапазоне частот, дБ:

    от 0 до 4 ГГц,

    минус 33

    минус 33

    от 4 до 26,5 ГГц

    минус 24

    минус 24

    от 26,5 до 50 ГГц

    минус 22

    минус 22

    от 50 до 67 ГГц

    минус 20

    минус 20

    Предел допускаемого значения ослабления в переходе в диапазоне частот, дБ:

    от 0 до 4 ГГц

    0,3

    0,3

    от 4 до 26,5 ГГц

    0,5

    0,5

    от 26,5 до 50 ГГц

    0,7

    0,7

    от 50 до 67 ГГц

    0,9

    0,9

    Мастер калибры (вилка и розетка)

    Предел допускаемой абсолютной погрешности воспроизведения глубины погружения контакта соединителей вилка и розетка, мм

    0,0508

    Размер зева, мм (дюйм)

    7,938 (5/16)

    7,938 (5/16)

    Ключ тарированный

    Значение крутящего момента, не более, Н^м

    0,9

    0,9

    Пределы допускаемой абсолютной погрешности воспроизведения крутящего момента, Н^м

    ± 0,09

    ± 0,09

    Таблица 8 - Метрологические характеристики набора мер 85058V

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    Полярность соединителя

    вилка, розетка

    Г лубина погружения контакта соединителя, мм

    от минус 0,0025 до +0,000

    Предел допускаемых значений обратных потерь в диапазоне частот, дБ: от 45 МГц до 2 ГГц

    минус 36

    от 2 до 20 ГГц

    минус 22

    от 20 до 40 ГГц

    минус 21

    от 40 до 67 ГГц

    минус 19

    Пределы допускаемых значений ослабления в диапазоне частот, дБ:

    Аттенюатор 10 дБ

    от 45 МГц до 2 ГГц

    от 9,6 до 10,5

    от 2 до 20 ГГц

    от 9,3 до 11,5

    от 20 до 40 ГГц

    от 9,3 до 11,5

    от 40 до 67 ГГц

    от 8 до 12

    Пределы допускаемых значений фазы коэффициента передачи в диапазоне частот: от 45 МГц до 2 ГГц

    от минус 90° до минус 2°

    от 2 до 20 ГГц

    от минус 885° до минус 80°

    от 20 до 40 ГГц

    от минус 1765° до минус 865°

    от 40 до 67 ГГц

    от минус 2960° до минус 1740°

    Аттенюатор 40 дБ

    Полярность соединителя

    вилка, розетка

    Г лубина погружения контакта соединителя, мм

    от минус 0,0025 до 0,000

    Предел допускаемых значений обратных потерь в диапазоне частот, дБ: от 45 МГц до 2 ГГц

    минус 35

    от 2 до 20 ГГц

    минус 23

    от 20 до 40 ГГц

    минус 19

    от 40 до 67 ГГц

    минус 19

    Пределы допускаемых значений ослабления в диапазоне частот, дБ: от 45 МГц до 2 ГГц

    от 39,0 до 40,0

    от 2 до 20 ГГц

    от 39,5 до 41,0

    от 20 до 40 ГГц

    от 39,5 до 42,5

    от 40 до 67 ГГц

    от 39,0 до 44,0

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    Пределы допускаемых значений фазы коэффициента передачи в диапазоне частот: от 45 МГц до 2 ГГц от 2 до 20 ГГц

    от 20 до 40 ГГц

    от 40 до 67 ГГц

    от минус 86° до 0°

    от минус 850° до минус 80° от минус 1705° до минус 835° от минус 2920° до минус 1680°

    Отрезок воздушной линии с волновым

    сопротивлением

    50 Ом

    Полярность соединителя

    вилка, розетка

    Допускаемые значения обратных потерь в диапазоне частот, дБ, не более: от 45 МГц до 2 ГГц

    от 2 до 20 ГГц

    от 20 до 40 ГГц

    от 40 до 67 ГГц

    минус 32 минус 29 минус 23 минус 21

    Предел допускаемых значений ослабления в диапазоне частот, дБ: от 45 МГц до 2 ГГц

    от 2 ГГц до 20 ГГц

    от 20 ГГц до 40 ГГц

    от 40 ГГц до 67 ГГц

    0,2

    0,3

    0,4

    0,6

    Отрезок воздушной линии с волновым сопротивлением 25 Ом

    Полярность соединителя

    вилка, розетка

    Допускаемые значения обратных потерь в диапазоне частот, дБ, не более: от 45 МГц до 2 ГГц от 2 до 30 ГГц

    от 30 до 67 ГГц

    минус 7 минус 4 минус 3

    Предел допускаемых значений ослабления в диапазоне частот, дБ: от 45 МГц до 2 ГГц

    от 2 до 30 ГГц

    от 30 до 67 ГГц

    1,0

    2,4

    2,6

    Допускаемые значения фазы коэффициента передачи в диапазоне частот, не менее: от 45 МГц до 2 ГГц

    от 2 до 30 ГГц

    от 30 до 67 ГГц

    минус 75° минус 945° минус 2110°

    Условия эксплуатации наборов мер приведены в таблице 9.

    Таблица 9

    Наименование характеристики

    Значение характеристики

    Нормальные условия эксплуатации:

    - температура окружающего воздуха, °С

    23

    Рабочие условия эксплуатации:

    - температура окружающего воздуха, °С

    23 ± 3

    - относительная влажность воздуха при температуре до 25 °С, %

    до 95


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
