Номер по Госреестру СИ: 53551-13
53551-13 Уровнемеры радиоизотопные
(LevelPRO и LevelPRO+)

Назначение средства измерений:
Уровнемеры радиоизотопные LevelPRO и LevelPRO+ (далее - уровнемеры) предназначены для непрерывного измерения уровня жидких сред, пульп и сыпучих материалов (далее - продукта) в резервуарах различной формы.

Российская система калибровки

РСК DCC Portal — цифровые сертификаты калибровки

Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.

Калибровка · DCC · реестрrsk.rostest.ru
Открыть DCC Portal
Полезные ресурсы
Аналитический паспорт типа средства измерений

53551-13 — Уровнемеры радиоизотопные

LevelPRO и LevelPRO+

Фирма "Thermo Process Instruments L.P., a Subsidiary of Thermo Fisher Scientific" СОЕДИНЕННЫЕ ШТАТЫ МПИ: 2 года Действует
0
организаций
0
владельцев
3
версий
0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
75%
Полнота данных
карточка, рынок, документы и связи
3
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден

Автоматические аналитические выводы

  • В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
  • Интегральная полнота карточки и связанных аналитических данных оценивается в 75%.

Документы и быстрые переходы

Описание типа ФГИС «Аршин» 009lab.ru
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных

Динамика поверок по годам

Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.

Структура поверок

Темпы изменения год к году

Динамика доли непригодности

Крупнейшие организации-поверители

Парето концентрации рынка

Лидеры текущего года

Сектор поверителей

Федеральные округа

Официальный государственный ресурс

ФГИС «Аршин» — Федеральный информационный фонд

Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.

Росстандарт · официальный порталfgis.gost.ru
Перейти в ФГИС
Цифровой ресурс Ростеста

SOFT.Rostest — программные и цифровые решения

Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

ПО и цифровые сервисыsoft.rostest.ru
Открыть ресурс

Цена, объём работ и размер парка

Распределение цен

Профиль возраста парка

Объём поверок сгруппирован по среднему возрасту парка у организаций.

Фактический профиль межповерочных интервалов

Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.

Крупнейшие владельцы парка

Категории владельцев

Топ владельцев: экземпляры и поверки

ВладелецКатегорияКоличество СИКоличество поверокПоверок на одно СИ

Наиболее массовые модификации

Продолжительность версий

Полнота данных

История версий типа СИ

UUIDНомер типаНачало версииОкончание версииСостояние
3c288c65-70c0-7ccc-0279-3cb7873caf4f53551-132023-07-26—актуальная
57ee1fc5-e3b9-7dfa-78db-fecdc16064ce53551-132023-07-252023-07-26архивная
762c8c21-b052-2fc7-7d75-ce288293420f53551-132020-05-072023-07-25архивная
Испытательная лаборатория

Испытания, сертификация и метрологическая экспертиза

Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Открыть лабораторию
IT-решения для метрологии

MetrologyNet — автоматизация метрологических процессов

Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.

Автоматизация и Data Sciencemetrologynet.ru
Посмотреть решения

Исходные отчетные блоки — улучшенный режим

Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку Фильтры по столбцам CSV / Excel Полный экран
Возраст парка
В выгрузку попадают строки с учётом текущих фильтров и сортировки. Таблицы загружаются…
Внешний вид. Уровнемеры радиоизотопные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Уровнемеры радиоизотопные
Рисунок № 1
Внешний вид. Уровнемеры радиоизотопные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Уровнемеры радиоизотопные
Рисунок № 2

Общие сведения

Дата публикации - 26.07.2023
Срок свидетельства - 17.05.2018
Номер записи - 143495
ID в реестре СИ - 365895
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "Thermo Process Instruments L.P., a Subsidiary of Thermo Fisher Scientific"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MV_17 ИС и элементы ИС (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:

  • Государственные первичные эталоны (ГЭТ);
  • Эталоны единиц величин, закрепленные за метрологическими службами;
  • Средства измерений, официально используемые в качестве эталонов.

Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.

Визуальное представление данных реализовано в виде:

  • Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
  • Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
  • Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
  • Экспорта данных в различных форматах;
  • Отображения географической информации с использованием Яндекс.Карт (при необходимости);
  • Адаптивной верстки для корректного отображения на разных устройствах.

Отчет входит в специализированный аналитический раздел информационной системы и позволяет:

  • Оценивать динамику использования эталонов по годам;
  • Сравнивать организации по активности применения эталонной базы;
  • Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
  • Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.

Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1371 от 2022.06.07 ПРИКАЗ_Об утверждении типов средств измерений (16)

№509 от 2013.05.16 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 32122-13,53517-13,34684-13,53518-13 по 53537-13,16078-13,53538-13 по 535640-13)

№3088 от 2022.12.08 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Продукция легкой промышленности" (ТК 442)

№1666 от 2023.08.14 О внесении изменений в Перечень документов национальной системы стандартизации, закрепленных за техническим комитетом по стандартизации "Продукция легкой промышленности" (ТК 442), утвержденный приказом от 8 декабря 2022 г. № 3088

№1524 от 2024.06.26 О внесении изменений в Перечень документов национальной системы стандартизации, закрепленных за техническим комитетом по стандартизации "Продукция легкой промышленности" (ТК 442), утвержденный приказом от 8 декабря 2022 г. № 3088

Наличие аналогов СИ: Уровнемеры радиоизотопные (LevelPRO и LevelPRO+)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Thermo Process Instruments L.P., a Subsidiary of Thermo Fisher Scientific"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
51746-12
23.10.2022
 Плотномеры радиоизотопные, DensityPRO, DensityPro+ и SGD/O
Фирма "Thermo Process Instruments L.P., a Subsidiary of Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
2 года
51945-12
23.10.2022
 Плотномеры, Sarasota
Фирма "Thermo Process Instruments L.P., a Subsidiary of Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
1 год
53551-13
17.05.2018
 Уровнемеры радиоизотопные, LevelPRO и LevelPRO+
Фирма "Thermo Process Instruments L.P., a Subsidiary of Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
2 года
Отчет - V_2 Кто поверит (по типу СИ)

Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.

Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Кто поверяет Уровнемеры радиоизотопные (LevelPRO и LevelPRO+)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Уровнемеры радиоизотопные (LevelPRO и LevelPRO+)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ УРАЛТЕСТ
Свердловская область 		4726 4726

Программное обеспечение

Уровнемер имеет программное обеспечение, разработанное фирмой «Thermo Process Instruments L.P.» a Subsidiary of Thermo Fisher Scientific, USA (США).

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Наименование программного обеспечения

Идентификацио нное наименование программного обеспечения

Номер версии (иденфикационн ый     номер)

программного обеспечения

Цифровой индефикатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

ПО уровнемера радиоизотопног о    LevelPRO

(LevelPRO+)

Programm_

131117

Rev.№5.10

10MAY2010

40с1

CRC16

Относительное отличие результатов расчетов, выполненные по ПО уровнемера радиоизотопного LevelPRO (LevelPRO+) составляет 0,05% от результатов расчетов, выполненных по опорной программе.

ПО имеет уровень защиты уровня С (по МИ 3286-2010).


SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

«MeasureTech™ LevelPRO. Изотопный уровнемер со встроенным электронным преобразователем. Руководство по эксплуатации, № 717778».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к уровнемерам радиоизотопным LevelPRO и LevelPRO+

  • 1. ГОСТ 21497-90 Уровнемеры радиоизотопные. Общие технические условия;

  • 2. Техническая документация фирмы-изготовителя.

Поверка

Поверка

осуществляется по документу Р 221012МП «ГСИ. Уровнемеры радиоизотопные LevelPRO. Методика поверки», утвержденному ФГУП ВНИИР 22.10.2012 г.

Основное поверочное оборудование:

- рулетка измерительная с ценой деления 1 мм по ГОСТ 7502-98;

- дозиметр ДРГ3-02 ХШ 2.805.345 Ф.


Изготовитель


Фирма « Thermo Process Instruments L.P.», a Subsidiary of Thermo Fisher Scientific, США. Адрес: 1410 Gillingham Lane, Sugar Land, Texas 77478, USA.
Адрес в России: 127238, г. Москва, ул. Локомотивный проезд, дом 7-20
тел/факс: (495) 287-75-08-09
e-mail: mail@konvels.ru
www.konvels.ru

Заявитель


ООО «КОНВЕЛС Автоматизация»
Адрес: 117393, r. Москва, ул. Профсоюзная, д.58, корп.4
тeл./факс: + 7 (495) 287-08-09
e-mail: mail@konvels.ru
www. konvels.ru

Испытательный центр


Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ГЦИ СИ ФГУП ВНИИР).

Уровнемеры радиоизотопные LevelPRO и LevelPRO+ относятся к бесконтактным средства измерения уровня продукта. Измерения уровня проводятся на принципе, основанном на эффекте поглощения гамма-излучения продуктом, находящемся в резервуаре, причем величина поглощения пропорциональна количеству (по высоте уровня) продукта через которое проходит гамма-излучение.

В состав уровнемера входят: детектор-преобразователь, контейнер с источником гамма-излучения 60Co или 137Cs (ISO 2919) или гамма-источник типа ИГИ-Ц-х-х (Россия) или его аналог, блок с дисплеем, соединительные кабели, кронштейны для крепления составных элементов на месте монтажа. В LevelPRO детектор и преобразователь размещаются компактно, а в LevelPRO+ - раздельно.

При установке на месте эксплуатации производится калибровка уровнемера по методике фирмы-изготовителя, изложенной в Руководстве по эксплуатации.

Общий вид уровнемера и место пломбирования приведены на рисунках 1, 2.

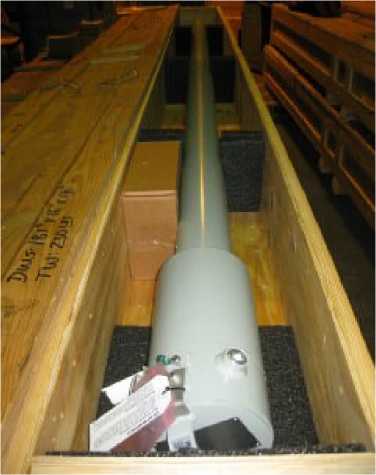

Внешний вид. Уровнемеры радиоизотопные (LevelPRO и LevelPRO+), http://oei-analitika.ru

Рис. 1 Общий вид

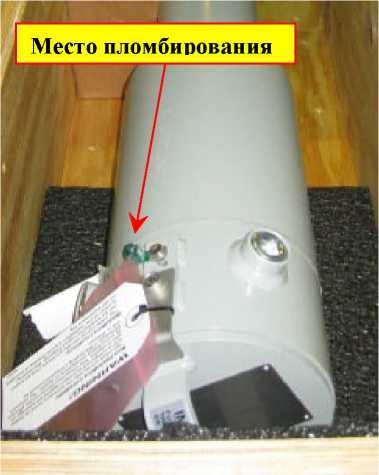

Внешний вид. Уровнемеры радиоизотопные (LevelPRO и LevelPRO+), http://oei-analitika.ru

I

J Место пломбирования

Рис. 2 Место пломбирования


В комплект уровнемера входят :

- уровнемер LevelPRO ( уровнемер LevelPRO+);

- руководство по эксплуатации .


уровнемера приведены в таблице 2. Таблица 2

Характеристика

Параметр

Рабочая среда

жидкости, пульпы и сыпучие материалы

Размещение детектора и преобразователя:

  • - LevelPRO

  • - LevelPRO+

компактно раздельно

Диапазоны измерений уровня (при одном детекторе), м

от 0 до 0,3; от 0 до 0,6; от 0 до 0,9; от 0 до 1,2; от 0 до 1,5; от 0 до 1,8; от 0 до 2,1; от 0 до 2,4; от 0 до 2,7; от 0 до 3,0; от 0 до 3,3; от 0 до 3,6; от 0 до3,9

Пределы допускаемой приведенной погрешности измерений уровня, %

± 1,0

Время измерений (время установления показаний), с Выходной токовый сигнал, мА

Температура окружающего воздуха, оС

от 1 до 999;

от 4 до 20;

от - 50 до +60

Активность источника, Ки

от 0,005 до 20

Электропитание:

  • - напряжение переменного тока, В

  • - частота, Гц

  • - напряжение постоянного тока, В

от 104 до 253;

50 ± 1;

от 19 до 29

Потребляемая мощность:

  • - от сети переменного тока, А

  • - от сети постоянного тока, Вт

8,5;

3,5

Масса, кг, не более:

- детектор с преобразователем;

от 28 до 181 (в зависимости от

- контейнер;

длины детектора);

100;

- блок с дисплеем

1,5

Габаритные     размеры     (без     крепежных

принадлежностей), Д х Ш х В, мм, не более:

- детектор с преобразователем;

4150 х 280 х 200;

- контейнер;

270 х 360 х 410;

- блок с дисплеем

122 х 80 х 50

Маркировка взрывозащиты

Ex d IIB T6+H2


Настройки внешнего вида
Цветовая схема
Ширина
Левая панель
