Номер по Госреестру СИ: 51746-12
51746-12 Плотномеры радиоизотопные
(DensityPRO, DensityPro+ и SGD/O)
Назначение средства измерений:
Плотномеры радиоизотопные DensityPRO, DensityPRO+ и SGD/O (далее - плотномеры) предназначены для измерений плотности жидких сред и пульп (далее продукта) в резервуарах или трубопроводах.
Внешний вид.
Плотномеры радиоизотопные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.10.2022
Номер записи - 141415
ID в реестре СИ - 363815
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Thermo Process Instruments L.P., a Subsidiary of Thermo Fisher Scientific"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2221 от 2017.10.23 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Плотномеры радиоизотопные (DensityPRO, DensityPro+ и SGD/O)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Thermo Process Instruments L.P., a Subsidiary of Thermo Fisher Scientific"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
51746-12 23.10.2022 |
Плотномеры радиоизотопные, DensityPRO, DensityPro+ и SGD/O Фирма "Thermo Process Instruments L.P., a Subsidiary of Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
51945-12 23.10.2022 |
Плотномеры, Sarasota Фирма "Thermo Process Instruments L.P., a Subsidiary of Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53551-13 17.05.2018 |
Уровнемеры радиоизотопные, LevelPRO и LevelPRO+ Фирма "Thermo Process Instruments L.P., a Subsidiary of Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
Кто поверяет Плотномеры радиоизотопные (DensityPRO, DensityPro+ и SGD/O)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Плотномеры радиоизотопные (DensityPRO, DensityPro+ и SGD/O)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Плотномеры оснащены программным обеспечением , позволяющим осуществлять контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.
Программное обеспечение плотномера заложено в микроконтроллере в процессе производства и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Hart Smart |
- |
- |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель плотномера методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к плотномерам радиоизотопным DensityPRO, DensityPRO+ и SGD/OГОСТ 20180-91 Плотномеры радиоизотопные жидких сред и пульп. Общие технические условия.
Техническая документация изготовителя «Thermo Process Instruments L.P.», a Subsidiary of Thermo Fisher Scientific, США.
Поверка
Поверкаосуществляется по документу МП 71-241-2012 «ГСИ. Плотномеры радиоизотопные DensityPRO, DensityPRO+ и SGD/O. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
-
- ареометр стеклянный АОН-5, диапазон измерений плотности 650-2000 кг/м3, абсолютная погрешность ± 0,5 кг/м3;
-
- ареометр АБР-2М, диапазон измерений плотности 800-2600 кг/м3, абсолютная погрешность ± 1 кг/м3.
Заявитель
ООО «КОНВЕЛС Автоматизация », Россия, 117393, г.Москва, ул. Профсоюзная 58,корп. 4, Телефоны: (495) 287-08-09, www.konvels.ru,mail.konvels.ru
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научноисследовательский институт метрологии», (ГЦИ СИ ФГУП «УНИИМ»), 620000, г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-18, факс: (343) 350-20-39,e-mail: uniim@uniim.ru.
Аккредитован в соответствии с требованиями Федерального агентства по техническому регулированию и метрологии и зарегистрирован в Государственном реестре средств измерений под № 30005-11.
Измерение плотности проводится бесконтактным способом на основе эффекта поглощения гамма-излучения продуктом, находящимся в резервуаре или трубопроводе. Величина поглощения пропорциональна плотности продукта.
В состав плотномера входят: детектор-преобразователь, контейнер с источником гамма-излучения 60Со или 137Cs или гамма-источник типа ИГИ-Ц-х-х или его аналогом, электронный блок с дисплеем, соединительные кабели, кронштейны для крепления составных элементов на месте монтажа.
Контейнер с источником гамма-излучения устанавливается с одной стороны трубопровода или резервуара, а с противоположной стороны размещается сцинтилляционный или газонаполненный детектор-преобразователь, который электрическим кабелем соединяется с электронным блоком.
Гамма-излучение, прошедшее через продукт, находящийся в трубопроводе попадает на детектор, сигналы с которого поступают в преобразователь, где производится обработка поступающей информации (имеется встроенная таблица линеаризации показаний или вводятся до 3 точек кривой вручную, а также автоматическая компенсация снижения мощности излучения источника в зависимости от срока его эксплуатации). От преобразователя результаты измерений могут передаваться на электронный блок с дисплеем, в компьютер или систему управления.
Погрешность плотномера может быть минимизирована путем комбинирования мощности источника и величины пути прохождения луча гамма-излучения через продукт, в зависимости от условий применения (физических свойств, в том числе плотности продукта, толщины стенок трубопровода/резервуара и их материалов, наличия конструктивных элементов внутри резервуара).
Плотномер имеет несколько протоколов связи: Hart Smart, RS 232 и RS 485.
При установке на месте эксплуатации производится калибровка плотномера по методике фирмы изготовителя.
Плотномеры выпускаются трех моделей: DensityPRO, DensityPRO+ и SGD/O, которые различаются конструктивным исполнением корпусов контейнеров с источником гамма-излучения, типом детектора, компактным или раздельным исполнением детектора, наличием или отсутствием выносного дисплея, типом и количеством выходных сигналов.

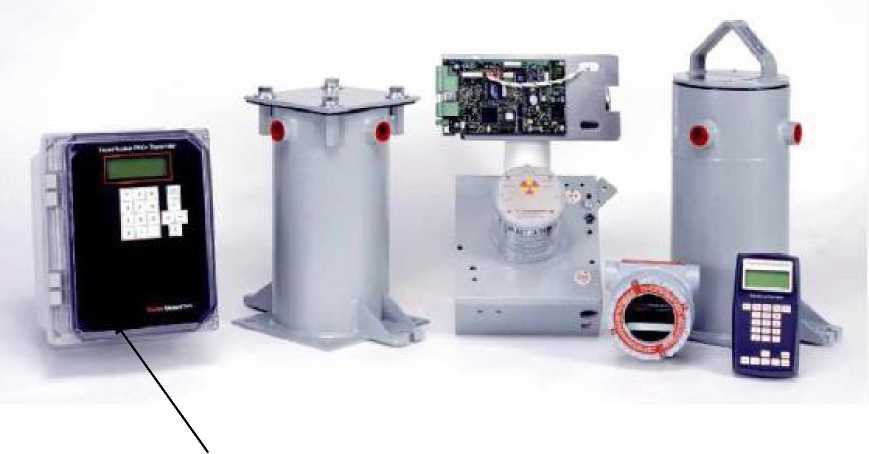

Фотография внешнего вида плотномера представлена на рисунке 1.
Рисунок 1 Место нанесения знака поверки
|
Наименование характеристик |
Значения характеристик |
|
Диапазоны измерений плотности, кг/м3 |
от 500 до 3000 |
|
Пределы допускаемой относительной погрешности измерений плотности, %, для расстояний от источника до детектора от 50 мм до 350 вкл. мм |
±1,0 |
|
св. 350 мм до 700 мм |
±2,5 |
|
св. 700 мм до 1000 вкл. мм |
± 4,0 |
|
Электропитание: - напряжение переменного тока, В |
220 ± 22 |
|
- частота, Гц |
50/60 |
|
Потребляемая мощность, В^А, не более |
8,5 |
|
Масса, кг, не более: - детектор с преобразователем; |
40 |
|
- контейнер с источником; |
60 |
|
- блок электронный |
10 |
|
Наименование характеристик |
Значения характеристик |
|
Габаритные размеры, мм, не более: - детектор с преобразователем; |
380x325x205 |
|
- контейнер с источником; |
215x220x230 |
|
- блок электронный |
300x215x200 |
|
Условия эксплуатации: о - температура окружающего воздуха, С |
от минус 40 до 60 |
|
- относительная влажность воздуха, %, не более |
80 |
