Номер по Госреестру СИ: 53445-13
53445-13 Системы автоматического титрования
(852 Titrando)
Назначение средства измерений:
Системы автоматического титрования 852 Titrando предназначены для измерения концентрации ионов в водных и неводных растворах, содержания воды в неводных растворах и сухих веществах.

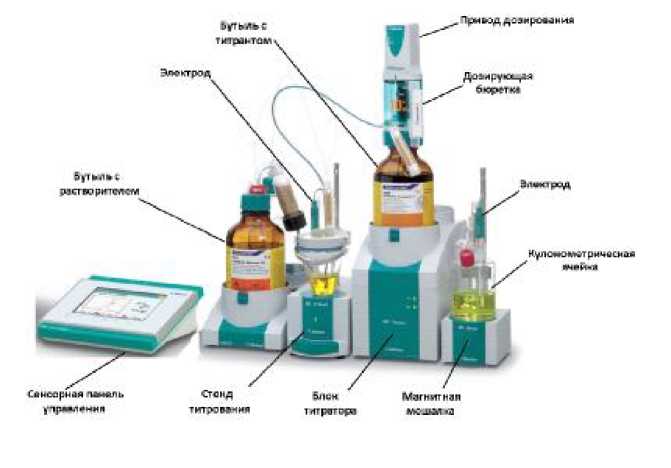

Внешний вид.
Системы автоматического титрования
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 27.04.2028
Номер записи -
ID в реестре СИ - 365767
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Титратор модификации 852 Titrando, Титратор модификации 852 Titrando, Система автоматического титрования 852 Titrando, Система автоматического титрирования 852 Titrando, Нет модификации, нет данных, модификации нет, 852 Titrando, -,
Производитель
Изготовитель - Компания "Metrohm AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 154
Выдано извещений - 0
Кол-во периодических поверок - 102
Кол-во средств измерений - 48
Кол-во владельцев - 29
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 395 дн.
Приказы РСТ, где упоминается данный тип СИ
№828 от 2018.04.27 О продлении срока действия свидетельств об утверждении типа средств измерений
№2142 от 2018.10.12 О продлении срока действия свидетельств об утверждении типа средств измерений
№3431 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Дорожный транспорт" (ТК 056)
№480 от 2023.03.07 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (30)
Наличие аналогов СИ: Системы автоматического титрования (852 Titrando)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Metrohm AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32106-11 09.12.2021 |
pH-метры, 826 pH mobile и 827 pH lab Компания "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
46718-11 31.03.2026 |
Титраторы потенциометрические, 900 Titrando Компания "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
49163-12 17.02.2022 |
Анализаторы вольтамперометрические, 797 VA Computrace Компания "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53445-13 27.04.2028 |
Системы автоматического титрования, 852 Titrando Компания "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
54039-13 01.06.2024 |
Анализаторы влажности кулонометрические, 899 Coulometer Компания "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
69011-17 24.10.2027 |
Анализаторы вольтамперометрические, модели 884 Professional VA/CVS, 894 Professional CVS Компания "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
72315-18 |
Анализатор термостойкости ПВХ, 895 Professional PVC Thermomat Компания "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Кто поверяет Системы автоматического титрования (852 Titrando)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЖЕНЕРНОЕ БЮРО АЛЬФА" (RA.RU.311395) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "НИЦПВ" (RA.RU.311409) | 18 | 12 | 6 | 0 | 12 | 6 | 6 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 10 | 1 | 9 | 0 | 10 | 1 | 9 | ||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 28 | 0 | 27 | 0 | 17 | 0 | 17 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ в г. Череповце Вологодской области" (RA.RU.311504) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИНЖЕНЕРНОЕ БЮРО АЛЬФА" (RA.RU.311395) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311327) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «Поверие» (RA.RU.313216) | 12 | 5 | 7 | 0 | 12 | 5 | 7 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "МЕТРОЛОДЖИРУС" (RA.RU.314517) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 0 | 3 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы автоматического титрования (852 Titrando)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
7828 | 5078 |
|
ФБУ Калужский ЦСМ Калужская область |
858 | 5078 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
5536 | 5078 |
|
ООО «Поверие» Москва |
6100 | 5078 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
5232 | 5078 |
Программное обеспечение
Системы автоматического титрования 852 Titrando оснащены специально разработанным программным обеспечением, которое применяется для управления титраторами и дозирующими системами и для сбора данных, а также для полной автоматизации процессов, вплоть до систем "клиент-сервер".
Таблица 1. Идентификационные данные программного обеспечения.
|
Наименование программного обеспечения |
Идентификационное название программного обеспечения |
Номер версии (идентификационный номер) про граммного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Сенсорное управление |
Touch Control |
5.900.0010 |
отсутствует |
отсутствует |
|
Компьютерное управление |
PC Control |
6.0 |
отсутствует |
отсутствует |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус приборов в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Методы измерений изложены в следующих нормативных документах:
-
1. ГОСТ 24614-81 " Жидкости и газы, не взаимодействующие с реактивом Фишера. Кулонометрический метод определения воды"
-
2. ГОСТ 21534-76 " Нефть. Методы определения содержания хлористых солей"
-
3. ГОСТ 14870-77 "Продукты химические. Методы определения воды"
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам автоматического титрования 852 Titrando-
1. ГОСТ 22729-84 «Анализаторы жидкости ГСП. Общие технические условия».
-
2. МИ 2639-2001 ГСИ «Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и растворах»
-
3. Техническая документация фирмы-производителя.
Поверка
Поверкаосуществляется по документу МП РТ 1795-2012 «Системы автоматического титрования 852 Titrando. Методика поверки», утверждённому ГЦИ СИ ФБУ «Ростест-Москва» 7 декабря 2012 года.
Основные средства поверки:
-
- весы лабораторные класса точности специальный I по ГОСТ Р 53228-2008 с пределом взвешивания 200 г;
-
- мерные колбы 2-го класса точности исполнения 2 по ГОСТ 1770-74;
-
- пипетки с одной меткой 2 класса точности по ГОСТ 29169-91;
-
- бюретки по ГОСТ 29251-91;
-
- термометр ТЛ-4 с ц.д. 0,1, диапазон измерений (0...55) по ГОСТ 28498-90;
-
- ГСО 9322-2008 «СО Массовой концентрации воды в органической жидкости (MT-HWS-1.0)»
-
- калий бромноватокислый (калия бромат) (KBrO3) по ГОСТ 4457-74, чда, массовая доля основного вещества, не менее 99%;
-
- калий бромистый (калия бромид) (KBr) по ГОСТ 4160-74, чда, массовая доля основного вещества, не менее 99%;
-
- натрий серноватистокислый (натрия тиосульфат) (Na2S2O3x5H2O) по ГОСТ 27068-86, чда, массовая доля основного вещества(99,5... 100,5)%;
-
- йодид калия (KI) по ГОСТ 4232-74, хч, массовая доля основного вещества, не менее 99,5%;
Лист № 4 Всего листов 4 - кислота соляная (HCl) по ГОСТ 3118-77, чда, массовая доля основного вещества (35.38)%;
- кислота серная (H2SO4) по ГОСТ 4204-77, хч, массовая доля основного вещества (93,6.95,6)%;
-
- 2-пропанол (изопропиловый спирт) по ТУ 6-09-402-85, хч, массовая доля основного вещества, не менее 99,8%;
-
- вода дистиллированная по ГОСТ 6709-72.
Изготовитель
компания “Metrohm AG”, Швейцария Адрес: CH-9101 Herisau, Switzerland ; телефон: 41- 71-353-85-85; факс: 41-71-353-89-01; Compuserve 100031, 3703Заявитель
ЗАО “АВРОРА Лаб”, г. Москва Адрес: 119071 Россия, Москва, 2-й Донской проезд, д.10, стр.4;Тел.: +7(495) 258-83-05/-06/-07
Испытательный центр
ГЦИ СИ ФБУ "Ростест-Москва"Регистрационный номер 30010-10, 117418, г. Москва, Нахимовский проспект, д. 31 http://www.rostest.ru
Принцип действия систем автоматического титрования 852 Titrando основан на непрерывном измерении сигнала, поступающего с электродов, помещенных в анализируемый раствор ячейки для титрования, при добавлении титранта до достижения параметров для определения точки эквивалентности.
Системы автоматического титрования 852 Titrando состоят из: блока титратора, устройства управления, стенда титрования, дозирующего устройства, магнитной мешалки и электрода для кулонометрического/потенциометрического титрования.
Системы автоматического титрования являются центральной частью модульной системы 852 Titrando (Рис.1). Система управляется либо с помощью сенсорного экрана, либо с компьютера через USB порт с использованием программного обеспечения.
Системы автоматического титрования 852 Titrando оснащены стандартными интерфейсами для подключения внешнего персонального компьютера, принтера и электронных весов. Они могут комплектоваться как блоком для кулонометрического титрования, так и блоком для потенциометрического титрования, либо двумя блоками, и работать в зависимости от комплектации в одном из перечисленных режимах.
Титрование выполняется автоматически, благодаря встроенному микропроцессору. Режимные параметры, способы обработки задаются при помощи сенсорного экрана или команд с компьютера. Отображение заданных параметров, текущие результаты измерения (объем титранта, величина дрейфа, график кривой титрования) и результаты измерения (объем титранта, потраченного на титрование; график кривой титрования) - обеспечивается или сенсорным экраном, или внешним персональным компьютером (в зависимости от комплектации). Полученные результаты могут быть сохранены в памяти, протоколы измерений могут быть распечатаны.
Рис.1 Общий вид систем автоматического титрования 852 Titrando
В комплект поставки систем автоматического титрования 852 Titrando входят:
-
- система автоматического титрования - 1 шт;
-
- кабель сетевого питания - 1 шт;
-
- контроллер для управления Touch Control - 1 шт;
-
- титрационный стенд 803 Ti Stand со встроенным насосом - 1 шт;
-
- магнитная мешалка - 1 шт;
-
- привод автоматической бюретки Dosino - 1 шт;
-
- бюретка дозирующая Dosing Unit 807, - 1 шт;
-
- держатель для бутылей - 1 шт;
-
- генераторный электрод - 1 шт;
-
- двойной платиновый электрод - 2 шт;
-
- датчик температуры - 1 шт;
-
- кабель для двойного платинового электрода - 2 шт;
-
- кабель для генераторного электрода - 1 шт;
-
- руководство по эксплуатации на русском языке - 1 экз;
-
- комплект реактивов - 1 экз.;
-
- Методика поверки - 1 экз.
Основные метрологические и технические характеристики систем автоматического титрования 852 Titrando приведены в таблице 2
Таблица 2: систем автоматического титрования 852 Titrando
|
Параметры |
852 Titrando |
|
1 |
2 |
|
1. Диапазон измерений: -содержания воды, мкг; -массовой доли, % Диапазон измерения воды в режиме потенциометрического титрования: -диапазон измерений массовой доли воды, % Диапазон измерений температуры, °С Датчики: Pt 1000 NTC |
от 10 до 2000000 от 0,001 до 10,0 от 0,001 до 100,0 от минус 50 до180 от минус 5 до 180 |
|
2. Пределы допускаемых значений основной абсолютной погрешности измерения температуры, °С: Pt 1000 NTC |
н- но о |
|
3. Пределы допускаемых значений относительной погрешности дозирования бюретки, % не более |
±0,3 |
|
4. Пределы допускаемых значений относительной погрешности титрования, % не более: |
±3,0 |
|
5. Относительное среднее квадратичное отклонение результатов измерений, % не более: |
1,5 |
|
6. Диапазон температуры окружающей среды, °С:
|
от 5 до 45 от минус 20 до 60 от минус 40 до 60 |
Продолжение Таблицы 2
|
1 |
2 |
|
7. Электропитание: | |
|
- напряжение питания, В |
220 ±10% |
|
- частота, Гц |
50 |
|
8. Потребляемая мощность, Вт |
45 |
|
9. Габаритные размеры, мм, не более |
142 х 450 х 239 |
|
10. Масса, кг, не более: |
2,82 |
