Номер по Госреестру СИ: 49163-12
49163-12 Анализаторы вольтамперометрические
(797 VA Computrace)
Назначение средства измерений:
Анализаторы вольтамперометрические 797 VA Computrace предназначены для измерения массовой концентрации (мг/дм3) тяжелых металлов и других электрохимически активных веществ: органических добавок в электролитах гальванических ванн, следовых количеств органических и неорганических анионов, витаминов и пестицидов.
Программное обеспечение
Система управляется с помощью компьютера через USB порт с использованием программного обеспечения. Программное управление компьютерной системой включает в себя четко организованный пользовательский интерфейс с панелью инструментов и обеспечивает автоматизацию измерительной процедуры от задания условий анализа (диапазон поляризующего напряжения, скорости развертки напряжения, амплитуда импульсов, частота тока и т.д.), выполнения измерений в соответствии с заданной методикой с одновременным отображением вольтамперограммы на экране монитора, до полной обработки и регистрации результатов анализа на мониторе компьютера.
Таблица 1 Идентификационные данные программного обеспечения.
Наименование программного обеспечения |
Идентификационное название программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (кон трольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Компьютерное Управление |
PC Control |
1.3.2 |
отсутствует |
отсутствует |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений “C” в соответствии с МИ 3286-2010.
Отчет содержит информацию об условиях проведения анализа, результатах измерения параметров выходного сигнала (ток, напряжение), содержании анализируемого вещества, данных по статистической обработке результатов анализа. Полученные результаты могут быть сохранены в памяти, отчет измерений может быть распечатан.
В памяти процессора могут быть сохранены 128 методик измерений. Кроме того, предусмотрен ввод информации о методиках через интернет.
Общий вид анализаторов вольтамперометрических 797 VA Computrace представлен на рис.1.

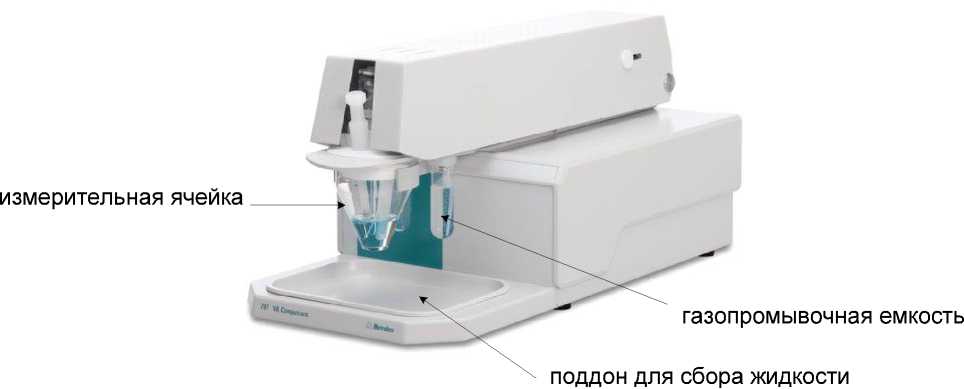

Рис.1 Общий вид анализаторов вольтамперометрических 797 VA Computrace.
электрод
вспомогательный электрод

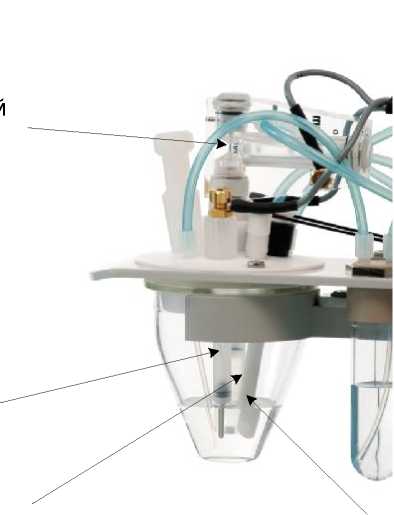

Рис.2 Вид ячейки электрохимической с электродами анализаторов вольтамперометрических 797 VA Computrace.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации и на лицевую панель прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
-
1. ГОСТ Р52180-2003 “Вода питьевая. Определение содержания элементов метод инверсионной вольтамперометрии”.
-
2. Руководство по эксплуатации "Анализаторы вольтамперометрические 797 VA Computrace".
-
3. РД 52.24.416-2010 “Массовая концентрация молибдена в водах. Методика выполнения измерений инверсионным вольтамперометрическим методом”.
-
4. ГОСТ Р 52180-2003 “Вода питьевая. Определение содержания элементов методом инверсионной вольтамперометрии”.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам вольтамперометрическим 797 VA Computrace
1. МИ 2639-2001 ГСИ «Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и растворах».
2. ГОСТ 22729 «Анализаторы жидкости ГСП. Общие технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийАнализаторы вольтамперометричекие 797 VA Computrace могут быть использованы:
-при осуществлении ветеринарной деятельности;
-при осуществлении деятельности в области охраны окружающей среды;
- при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- при осуществлении производственного контроля за соблюдением установленным законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- при выполнении государственных учетных операций;
- при осуществлении деятельности в области гидрометеорологии;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по методике поверки МП РТ 1553-2011 "Анализатор вольтамперометрический 797 VA Computrace. Методика поверки ", утвержденной ГЦИ СИ ФГУ “Ростест-Москва” от 22 июня 2011г.
Основные средства поверки:
- Весы лабораторные общего назначения, НПВ 200 г , 2 кл. ГОСТ 24104;
- Государственные стандартные образцы ионов кадмия ГСО 6690-93...6692-93;
- Колбы мерные 2-50-2, 2-100-2, 2-1000-2 по ГОСТ 1770;
- Цилиндры мерные 2-50, 2-100 по ГОСТ 1770;
- Пипетки градуированные, КЛ 2, объемом 1, 2, 5, 10 дм 3 ГОСТ 29227;
- Кислота азотная по ГОСТ 11225;
- Калий хлористый по ГОСТ 4234;
- Аммоний хлористый х.ч. по ГОСТ 3773;
- Аммиак водный х.ч. 25% по ГОСТ 3760;
- Спирт этиловый ректификованный по ГОСТ 18300;
- Кислота хлористоводородная по ГОСТ 14261;
- Ртуть азотнокислая двухвалентная 1- водная по ГОСТ 4520;
- Калий азотнокислый по ГОСТ 4217;
- Бидистиллированная вода с удельной электропроводностью не более 2,040"6 См/см при температуре 25 °С.
Допускается использование других средств поверки, удовлетворяющих требованиям по точности.
Изготовитель
компания “Metrohm AG”, Швейцария
Адрес: CH-9101 Herisau, Switzerland ; телефон: 41- 71-353-85-85;
факс: 41-71-353-89-01; Compuserve 100031, 3703
Заявитель
ЗАО “АВРОРА Лаб”, г. Москва
Адрес: Россия, 119071, г. Москва, а/я 33; Тел.: 258 8305, 954 9017
Испытательный центр
ГЦИ СИ ФГУ "Ростест-Москва"
Регистрационный номер 30010-10,
117418, г. Москва, Нахимовский проспект, д. 31
http://www.rostest.ru
Принцип действия анализаторов вольтамперометрических 797 VA Computrace основан на измерении зависимости тока, проходящего через измерительную ячейку, от потенциала рабочего электрода.
Анализаторы вольтамперометрические 797 VA Computrace со встроенным потенцио-статом/гальваностатом включают измерительную ячейку с рабочим, вспомогательным электродами и электродом сравнения.
В вольтамперометрических анализаторах 797 VA Computrace в качестве рабочего электрода может быть использован как мультирежимный электрод MME, так и вращающийся дисковый электрод RDE.
Мультирежимный электрод MME объединяет в единую конструкцию ртутный капающий электрод и электрод в виде висячей ртутной капли, что позволяет работать в режиме ртутного капающего электрода (DME), стационарного ртутного электрода (SMDE) и электрода с висячей ртутной каплей (HMDE).
Вращающийся дисковый электрод RDE может комплектоваться различными наконечниками (стеклоуглеродный, графитовый, платиновый, золотой, серебряный).
Прибор позволяет работать как в режиме полярографии, так и в режиме инверсионной вольтамперометрии с накоплением анализируемого вещества на электроде, что позволяет существенно повысить чувствительность анализа.
Предусмотрена реализация следующих режимов измерений (типов поляризации электродов): постоянно-токовый (DC), нормально-импульсный (NP), дифференциальноимпульсный (DP), квадратно-волновой (SqW), переменнотоковый (АС), циклическая вольтамперометрия (CV), инверсионная циклическая вольтамперометрия (CVS), циклическая импульсная инверсионная вольтамперометрия (CPVS), потенциометрический инверсионный анализ (хронопотенциометрия) c химическим окислением/восстановлением (PSA), потенциометрический инверсионный анализ (хронопотенциометрия) c окислением/восстановлением при постоянном токе (CCPSA).
В зависимости от задачи, вольтамперометрические анализаторы 797 VA Computrace могут быть использованы в двух различных режимах работы:
-
- Режим "Определение" (DETERMINATION) используется для количественного анализа неорганических и органических веществ. Для калибровки применяются методы стандартной добавки или калибровочной кривой. Анализ сигнала и расчет концентрации анализируемого вещества осуществляется автоматически. Возможна распечатка или передача данных в формате ASC II в соответствии с индивидуальными требованиями.
-
- Режим "Исследование" (EXPLORATORY) используется для качественного анализа с применением различных вольтамперометрических режимов измерений и анализом полученных результатов.
Комплект поставки включает:
- измерительный прибор 797 VA Computrace со встроенным потенциостатом/ гальваностатом;
- рабочий электрод (мультирежимный электрод MME или вращающийся дисковый электрод ); - электрод сравнения;
- вспомогательный электрод ;
- измерительная ячейка;
- соединительный кабель (для подключения к ПК);
- кабель питания;
- " Руководство по эксплуатации" на русском языке;
- программное обеспечение VA Computrace Software 1.3.2;
- методика поверки.
Основные метрологические и технические характеристики анализаторов вольтамперометри-чих 797 VA Computrace приведены в таблице 2.
Таблица 2
Характеристики |
Вольтамперометрия |
Полярография |
1 |
2 |
3 |
1. диапазон измерений массовой концентрации (мг/дм3) ионов кадмия в режиме: -DC -DP, SQW, AC1, AC2 |
1X10-2 ...50 1X10-4 ...0.5 (время накопления 90 с) |
3...1000 0.05...10 |
2. Пределы допускаемых значений основной относительной погрешности измерения массовой концентрации ионов кадмия, % |
±20 |
±8 |
3. Относительное СКО результатов измерений, % |
6 |
8 |
4. Относительное СКО результатов измерений за 8 часов непрерывной работы, % |
10 |
8 |
5. Предел обнаружения массовой концентрации (мг/дм3) ионов кадмия в режиме: -DC -DP, SQW, AC1, AC2 |
X X о о 61 6) |
0.3 3х10-3 |
6. Диапазон напряжения поляризации, В |
±5 |
±5 |
7. Диапазон скорости развертки напряжения поляризации (при разре шении 10 мВ/с) |
CV, CVS: 0...36,7 В/с DP, NP: 0...0.5 В/с |
SQW, DC: 0...20 В/с AC1, AC2: 0...22 мВ/с |
8. Диапазон амплитуды импульсов, В |
±1 |
±1 |
9. Габаритные размеры, мм, не более: |
259x240x530 | |
10. Масса, кг, не более: |
9,7 |
1 |
2 |
3 |
11. Условия эксплуатации: | ||
- рабочая температура, °С |
От 0 до 45 | |
- температура транспортирования и хране- |
От минус 40 до 70 | |
ния, °С | ||
- напряжение питания, В |
220±10% | |
- частота, Гц |
От 50 до 60 | |
- потребляемая мощность, Вт |
45 |
