Назначение средства измерений:
Шумомеры цифровые двухканальные SV102 (далее - шумомеры) предназначены для измерений уровня звука и анализа сигнала в 1/1 и 1/3-октавных полосах частот.
Внешний вид.
Шумомеры цифровые двухканальные
Рисунок № 1
Программное обеспечение
Для управления режимами работы шумомеров и обработки измерительных сигналов применяется внутреннее (встроенное) программное обеспечение (ПО). ПО устанавливается при изготовлении шумомеров и не имеет возможности считывания и модификации.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 | ||||
Наименование ПО |
Идентифи кационное наименование ПО |
Номер версии (идентифика ционный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
SV102 firmware |
12v1.16.3.bin |
ver.1.XX.XX |
- |
- |
Метрологически значимая часть ПО шумомеров и измеренные данные не требуют специальных средств защиты.
Метрологически значимая часть ПО шумомеров и измеренные данные в достаточной мере защищены защищены путем записи бита защиты при программировании микропроцессора в процессе производства приборов, снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти. Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Шумомеры цифровые двухканальные SV102. Руководство по эксплуатации. SV102 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к шумомерам цифровым двухканальным SV102ГОСТ 17187-2010 «Шумомеры. Часть 1. Технические требования»;
ГОСТ 8.038-94 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот 2 Гц - 100 кГц»;
ГОСТ Р 53188.3-2010 «Шумомеры. Часть 3. Методика поверки»;
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
При осуществлении деятельности в области охраны окружающей среды, мероприятий государственного контроля (надзора).
Поверка
ПоверкаОсуществляется по ГОСТ Р 53188.3-2010 «Шумомеры. Часть 3. Методика поверки». Основные средства поверки:
-
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег.№ 45344-10), допустимые пределы погрешности установки выходного напряжения ± 0,1 дБ;
-
- калибратор акустический 4231 (рег № 39217-08), допустимые пределы погрешности задания уровня звукового давления ± 0,3 дБ;
-
- калибратор акустический универсальный 4226 (рег.№ 341570-09), допустимые пределы погрешности задания уровня звукового давления ±0,3 дБ;
Изготовитель
Компания SVANTEK Sp. z o.o., Польша
Юридический адрес: 04-872, Poland, Warszawa, Strzyglowska, 81.
Почтовый адрес: 04-872, Poland, Warszawa, Strzyglowska, 81.
Телефон: +48 22 518 83 20, +48 22 518 83 58.
E-mail: office@svantek.com.pl, web: www.svantek.com.
Заявитель
Закрытое акционерное общество «Алгоритм-Акустика» (ЗАО «Алгоритм-Акустика»).Юридический (почтовый) адрес: 107553, г. Москва, ул. Большая Черкизовская,
д. 24 А, стр. 1.
Телефон +7-(495) 775-81-92, факс +7-(495) 781-87-93.
E-mail: let@algoritm.ru, web: www.algoritm.ru.
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»). Аттестат аккредитации № 30002-08 от 04.12.2008 г.Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское
поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
Телефон: (495) 744-81-12, факс: (495) 744-81-12 .
E-mail: office@vniiftri. ru
Конструктивно шумомер выполнен в жёстком металлическом корпусе. Торцы корпуса защищены прочными съёмными пластиковыми накладками. В корпусе расположены электронные платы, клавиатура управления и высококонтрастный жидкокристаллический дисплей. В нижней части корпуса шумомера расположены разъемы mini-USB и разъём подключения внешних устройств 2,5 мм. В верхней части корпуса шумомера расположены два LEMO-разъёма для одновременного подключения двух микрофонов. Имеется приспособление для крепления на ремне брюк.
Принцип работы шумомеров основан на преобразовании 1/2 дюймовым микрофоном поступающего акустического сигнала в электрический сигнал, с последующей обработкой встроенными фильтрами и среднеквадратичным детектором с заданными постоянными времени.
Результаты измерений по двум независимым каналам одновременно отображаются на жидкокристаллическом дисплее. Набор выводимых на дисплей параметров зависит от режима измерений шумомера. Шумомеры имеют постоянную память для хранения результатов измерений, которые могут быть переданы в ПЭВМ.
Шумомеры измеряют уровень звука с частотно-взвешенными фильтрами A, C, Z и постоянными времени F, S и IMP. Электронная схема шумомеров регистрирует максимальные и минимальные значения, а также выполняет статистический анализ измеряемых величин. Встроенные цифровые 1/1 и 1/3-октавные фильтры выполняют параллельный анализ во всем частотном диапазоне в реальном времени. Шумомеры имеют разъём для подключения внешнего запускающего устройства.
Шумомеры питаются от двух щелочных элементов или аккумуляторов размера АА.

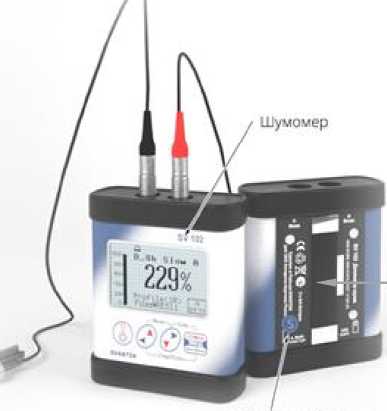

Внешний вид шумомеров, схема пломбировки от несанкционированного доступа и место нанесения наклейки со знаком утверждения типа приведены на рисунке 1.
Микрофон
Место нанесения наклейки
М&СТО пломбировки
Рисунок 1
шумомеров приведены в таблице 2. Таблица 2
Наименование параметра или характеристики |
Значение характеристики |
Количество каналов |
2 |
Диапазоны измерений уровня звука, дБ |
от 46 до 139 |
Класс точности |
Класс 2 по ГОСТ 17187-2010 |
Пределы допускаемой погрешности измерений уровня звука, дБ |
±1,0 |
Рабочий диапазон частот, Гц |
от 20 до 8000 |
Частотные характеристики |
А, С, Z |
Временные характеристики |
S, F, I |
Масса (с элементами питания), кг, не более |
0,26 |
Габаритные размеры (высота*ширина*толщина), мм, не более |
95x83x33 |
Параметры электропитания |
2 щелочных элемента типа АА |
Ресурс батареи, не менее |
40 ч |
Внешнее питание |
5 В (через разъем mini-USB) |
Рабочие условия эксплуатации (заявленные изготовителем):
|
от минус 10 до 50 от 5 до 90 |
