Номер по Госреестру СИ: 53150-13
53150-13 Газоанализаторы трассовые
(LD500)
Назначение средства измерений:
Газоанализаторы трассовые LD500 предназначены для измерения среднего по трассе содержания загрязняющих газов в атмосферном воздухе и загрязняющих газов и кислорода в промышленных выбросах.
Внешний вид.
Газоанализаторы трассовые
Рисунок № 1
Программное обеспечение
Газоанализаторы оснащены встроенным ПО, которое управляет работой прибора отображает результаты, обрабатывает, передает и хранит полученные данные.
Наименование программного обеспечения |
Идентифика ционное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
LD500 |
LD500.EXE |
7.21 |
* |
— |
*ПО зашивается на стадии разработки и не может быть изменено в процессе эксплуатации
Все ПО является метрологически значимым и выполняет следующие функции:
-
■ управление прибором;
-
■ установка режимов работы прибора;
-
■ получение сигнала от детектора;
-
■ расчет концентраций;
-
■ обработка и хранение результатов измерений;
-
■ построение калибровочных зависимостей;
-
■ проведение диагностических тестов прибора;
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики или типографским способом и на левую панель блока управления в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения приведены в документе «Газоанализаторы трассовые LD 500. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам
-
1 ГОСТ 8.578-2008 «ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
-
2 ГОСТ 13320-81 “Газоанализаторы промышленные автоматические . Общие технические условия”.
-
3 Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется по документу «МП-242-1462-2012. Газоанализаторы трассовые LD 500. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева » 25.11.2012 года.
Основные средства поверки: Стандартные образцы состава газовых смесей: ГСО 91602008 (NH3), ГСО 4279-87 (NH3), ГСО 4280-87 (NH3), ГСО 9257-2008 (HCl), ГСО 9551-2010 (HF), ГСО 3771-87 (СО2), ГСО 3774-87 (СО2), ГСО 4422-88 (СО), ГСО 3953-87 (О2). ГСО 3894-87 (СН4), ГСО 3805-87 (СО), ГСО 9757-2001 (СО)
Изготовитель
Фирма «OPSIS AB», Швеция.Адрес: Box 244 SE-244 02, Furulund, Sweden.
Тел. + 46 46 75 25 00, факс + 46 46 72 25 01, эл.почта: info@opsis.se
Заявитель
ООО «ЭкОС», г. Москва.Адрес: 117342, г.Москва, ул. Бутлерова, дом 15.
Тел. 916 630 02 33, факс (499) 793 56 86, эл.почта: info@ecos-m.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», рег. номер 30001-10.
Адрес:190005, Санкт-Петербург, Московский пр., 19.
Тел.: (812) 251-76-01, факс: (812) 713-01-14, эл.почта: info@vniim.ru
Принцип действия газоанализаторов заключается в регистрации спектров поглощения газов, содержащихся в атмосферном воздухе или промышленных выбросах, и дальнейшем расчете их массовой концентрации на основе полученных спектров поглощения.
Газоанализаторы в исполнении для анализа выбросов состоят из блока излучателя, блока приемника излучения, световода (оптоволоконного кабеля), коммуникационного кабеля и центрального блока. Излучение от лазера, который находится в центральном блоке, поступает по оптоволоконному кабелю в блок излучателя, проходит трассу измерения и поступает в блок приемника излучения, в котором находится детектор (фотодиод) и затем сигнал от детектора по коммуникационному кабелю поступает в центральный блок, где рассчитывается концентрация и создается архив данных. Центральный блок находится в закрытом помещении при нормальных климатических условиях.
В исполнении для анализа атмосферного воздуха приемник и передатчик совмещены в одном блоке (приемопередатчике) а для создания трассы измерения используется отражатель.
Излучение от лазера, установленного в центральном блоке, поступает по световоду в приемопередатчик, проходит трассу измерения и поступает на детектор, размещенный в приемопередатчике, и от него электрический сигнал передается по коммуникационному кабелю в центральный блок, находящегося в закрытом помещении при нормальных климатических условиях.
Излучатель и приемник (или отражатель и приемопередатчик) могут быть установлены на расстоянии от 1 метра до 1000 метров друг от друга.
Управление прибором происходит с помощью внешней клавиатуры, дисплея центрального блока или монитора.
Внешний вид центрального блока показан на рисунке 1.

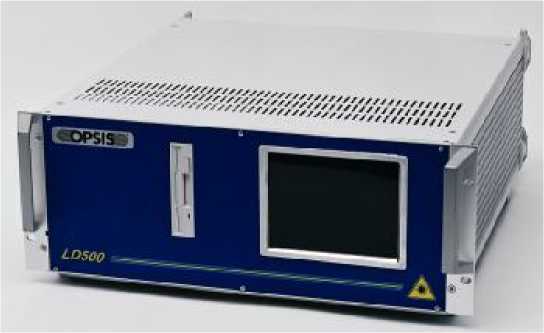

Рис. 1. Внешний вид центрального блока газоанализатора LD 500
- газоанализатор в комплекте;
- руководство по эксплуатации ( книга и электронная версия на компакт-диске);
- методика поверки МП-242-1462-2012.
Метрологические характеристики при анализе атмосферного воздуха:
Определяемый компонент |
Диапазон показаний, (при длине трассы 500 м), мг/м3 |
Диапазон измерений, (при длине трассы 500 м), мг/м3 |
Пределы допускаемой основной приведенной погрешности, % |
NH3 |
от 0 до 100 |
от 0 до 0,5 |
±20 |
HF |
от 0 до 10 |
от 0 до 0,05 |
±20 |
HCl |
от 0 до 100 |
от 0 до 0,5 |
±20 |
CO |
от 0 до 100 |
от 0 до 100 |
±20 |
Метрологические характеристики при анализе промышленных выбросов:
Определяемый компонент |
Диапазон показаний, (при длине трассы 1 м), мг/м3 |
Диапазон измерений, (при длине трассы 1 м), мг/м3 |
Пределы допускаемой основной приведенной погрешности, % |
HCl |
от 0 до 5 000 |
от 0 до 5 000 |
±15 |
CO |
от 0 до 100 % |
от 0 до 100 % |
±15 |
O2 |
от 0 до 21 % |
от 0 до 21 % |
±15 |
HF |
от 0 до 5 000 |
от 0 до 0,05 |
±15 |
NH3 |
от 0 до 5 000 |
от 0 до 5 000 |
±15 |
CO2 |
от 0 до 100 000 |
от 0 до 100 000 |
±15 |
СН4 |
От 0 до 100% |
от 0 до 100% |
+ 15 |
Диапазон показаний температуры промышленных выбросов: от 0 до 1400 оС.
Дополнительная погрешность от изменения температуры окружающей среды в диапазоне рабочих температур (в месте нахождения излучателя/приемника/ приемопередатчика/ отражателя): не более 0,25 от основной погрешности на каждые 10 оС.
Технические характеристики:
Габаритные размеры центрального блока, мм, не более |
470х440х200 |
Масса центрального блока, кг, не более |
20 |
Габаритные размеры, мм, не более: - блока излучателя, (Д х Ш х В) |
385х200х115 |
- блока приемника, (Д х Ш х В) |
350х200х120 |
- приемопередатчика (Д х Ш х В) |
900х200х380 |
- отражателя, (Д х Ш х В) |
350 х120х275 |
Масса, кг, не более: - блока излучателя |
7 |
- блока приемника |
7 |
- приемопередатчика |
30 |
- отражателя |
5 |
Средний срок службы, лет |
8 |
Наработка на отказ, ч, не менее |
40 000 |
Потребляемая мощность, В^А, не более: |
110 |
Напряжение питания частотой 50±1 Гц, В |
220±22 |
Условия эксплуатации:
- диапазон атмосферного давления, кПа |
от 84 до 106 |
- диапазон относительной влажности окружающего воздуха (при 25 оС), %:
|
не более 95 не более 80 |
- диапазон температур окружающего воздуха:
|
от минус 40 до плюс 80 от 18 до 25 |
