Сведения о средстве измерений: 83220-21 Газоанализаторы трассовые

Номер по Госреестру СИ: 83220-21
83220-21 Газоанализаторы трассовые
( )

Назначение средства измерений:
Газоанализаторы трассовые (далее - газоанализаторы) предназначены для непрерывных автоматических измерений массовой концентрации загрязняющих газов, объемной доли кислорода, диоксида углерода и паров воды в атмосферном воздухе, промышленных и автомобильных выбросах.

сертификация программного обеспечения
Внешний вид. Газоанализаторы трассовые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализаторы трассовые
Рисунок № 1
Внешний вид. Газоанализаторы трассовые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Газоанализаторы трассовые
Рисунок № 2
Внешний вид. Газоанализаторы трассовые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Газоанализаторы трассовые
Рисунок № 3
Внешний вид. Газоанализаторы трассовые, http://oei-analitika.ru рисунок № 4
Внешний вид.
Газоанализаторы трассовые
Рисунок № 4
Внешний вид. Газоанализаторы трассовые, http://oei-analitika.ru рисунок № 5
Внешний вид.
Газоанализаторы трассовые
Рисунок № 5
Внешний вид. Газоанализаторы трассовые, http://oei-analitika.ru рисунок № 6
Внешний вид.
Газоанализаторы трассовые
Рисунок № 6
Внешний вид. Газоанализаторы трассовые, http://oei-analitika.ru рисунок № 7
Внешний вид.
Газоанализаторы трассовые
Рисунок № 7
Внешний вид. Газоанализаторы трассовые, http://oei-analitika.ru рисунок № 8
Внешний вид.
Газоанализаторы трассовые
Рисунок № 8

Общие сведения

Дата публикации - 13.10.2021
Срок свидетельства - 27.09.2026
Номер записи - 184517
ID в реестре СИ - 1393346
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "OPSIS AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.

На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Газоанализаторы трассовые ( )

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "OPSIS AB"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
36770-08
01.01.2013
Газоанализаторы, M1050A
Фирма "OPSIS AB" (ШВЕЦИЯ )
ОТ
1 год
36770-14
01.04.2024
Газоанализаторы, M1050A
Фирма "OPSIS AB" (ШВЕЦИЯ )
МП 1 год
36781-08
01.02.2013
Газоанализаторы, M1040A
Фирма "OPSIS AB" (ШВЕЦИЯ )
ОТ
1 год
36781-14
01.04.2024
Газоанализаторы, M1040A
Фирма "OPSIS AB" (ШВЕЦИЯ )
МП 1 год
51406-12
31.08.2027
Анализаторы пыли, SM 200
Фирма "OPSIS AB" (ШВЕЦИЯ )
ОТ
МП
1 год
53149-13
12.03.2023
Газоанализаторы трассовые, AR500, AR600 и AR650
Фирма "OPSIS AB" (ШВЕЦИЯ )
ОТ
1 год
53150-13
12.03.2023
Газоанализаторы трассовые, LD500
Фирма "OPSIS AB" (ШВЕЦИЯ )
ОТ
1 год
57331-14
01.04.2024
Газоанализаторы, M1030A
Фирма "OPSIS AB" (ШВЕЦИЯ )
1 год
83220-21
27.09.2026
Газоанализаторы трассовые,
Фирма "OPSIS AB" (ШВЕЦИЯ )
ОТ
МП
1 год

Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.

При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.

В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:

  • максимальное количество поверок за месяц
  • среднее количество поверок в месяц и в год
  • период наполнения базы в месяцах и годах

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля

  • дата
  • общее количество поверок
  • кол-во периодических поверок
  • кол-во извещений о непригодности

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы трассовые ( )

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Газоанализаторы трассовые ( )

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:

  • - расчет массовой концентрации определяемого компонента,

  • - управление работой прибора,

  • - отображение результатов на экране,

  • - обработка, передача и хранение полученных данных.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

AR500/AR600

AR550/AR650

LD500

Идентификационное наименование ПО

OPSHER-EXE

IRDOAS.EXE

LD500.EXE

Номер версии (идентификационный номер)

ПО

7.21Х)

Цифровой идентификатор ПО

-

Алгоритм вычисления цифрового идентификатора ПО

1) Номер версии ПО должен быть не ниже указанного


Знак утверждения типа

Знак утверждения типа

наносится на переднюю панель газоанализаторов и на титульный лист Руководства по эксплуатации типографским методом.

Лист № 13 Всего листов 15

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в эксплуатационных документах «Газоанализатор трассовый модели AR500. Руководство по эксплуатации», «Газоанализатор трассовый модели AR550. Руководство по эксплуатации», «Газоанализатор трассовый модели AR600. Руководство по эксплуатации», «Газоанализатор трассовый модели AR650. Руководство по эксплуатации», пункт 1.1.3 и документе «Газоанализатор трассовый модели LD500. Руководство по эксплуатации», пункт 1.2.1.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к газоанализаторам

Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», п. 3.1.3

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»

ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля. Общие технические условия»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Техническая документация изготовителя

Изготовитель

Фирма «OPSIS AB», Швеция
Адрес: Box 244 SE-244 02, Furulund, Sweden
Телефон: + 46 46 75 25 00, факс + 46 46 72 25 01
E-mail: info@opsis.se

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01 Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru

Принцип действия газоанализаторов трассовых моделей AR500, AR550, AR600, AR650, LD500 (далее - газоанализаторы) заключается в регистрации спектров поглощения газами, содержащихся в атмосферном воздухе, промышленных и автомобильных выбросах и дальнейшем расчете их средних по трассе измерений массовых концентраций, на основе полученных спектральных данных (метод ДОАС - дифференциальная оптическая абсорбционная спектроскопия).

Газоанализаторы, в том числе с пробоотборным зондом и обогреваемой линией, могут применяться в качестве газоаналитических каналов автоматических информационно-измерительных систем контроля выбросов.

Газоанализаторы состоят из излучателя, блока питания лампы, приемника излучения, световода (оптоволоконного кабеля), центрального блока измерения. Для измерения газов в атмосферном воздухе излучатель и приемник устанавливаются на расстоянии от 100 до 700 м друг от друга (трасса измерения), а при измерениях в трубах и газоходах трассой измерения является диаметр трубы. Излучение от приемника света поступает по оптоволоконному кабелю в монохроматор центрального блока измерения, который находится в закрытом помещении и является одинаковым для всех моделей газоанализаторов.

Управление приборами происходит с помощью внешней клавиатуры и монитора. Спектральный диапазон монохроматоров газоанализаторов моделей AR500 и AR600 лежит в УФ и видимой области спектра, а модели AR550 и AR650 - в ближней ИК области спектра. Модели AR500 и AR550 калибруются для анализа атмосферного воздуха, а модели AR600 и AR650 - для анализа промышленных, автомобильных выбросов. Модель LD500 может быть откалибрована как для анализа атмосферного воздуха, так и для промышленных и автомобильных выбросов.

Диапазон измерений и определяемые компоненты определяются при заказе.

Перекрестная чувствительность измеряемых компонентов компенсирована введением поправок.

Знак поверки наносится в паспорт на средство измерений.

Общий вид центрального блока измерений газоанализаторов, схема измерений в атмосферном воздухе, общий вид излучателя и приёмника света и источника питания ксеноновой лампы газоанализаторов приведены на рисунках 1 - 6.

Внешний вид. Газоанализаторы трассовые ( ), http://oei-analitika.ru

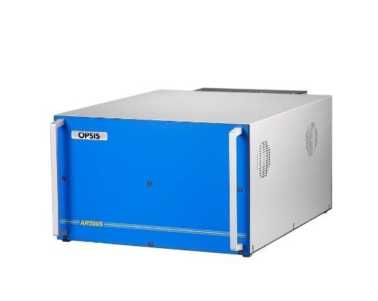

Рисунок 1 -Общий вид центрального блока измерений трассового газоанализатора AR500, AR550, AR600, AR650

Внешний вид. Газоанализаторы трассовые ( ), http://oei-analitika.ru

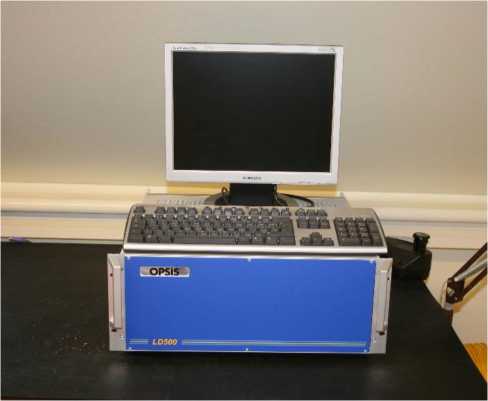

Рисунок 2 - Общий вид центрального блока газоанализатора LD500

Внешний вид. Газоанализаторы трассовые ( ), http://oei-analitika.ru

Приемник

Оптоволоконныйкабель

Источник питания

IZZ

Излучатель

Анализатор

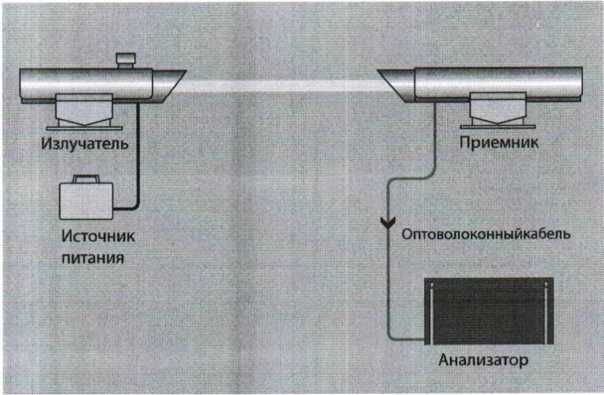

Рисунок 3 - Схема измерений загрязняющих веществ в атмосферном воздухе с помощью газоанализаторов AR500 и AR550

Внешний вид. Газоанализаторы трассовые ( ), http://oei-analitika.ru

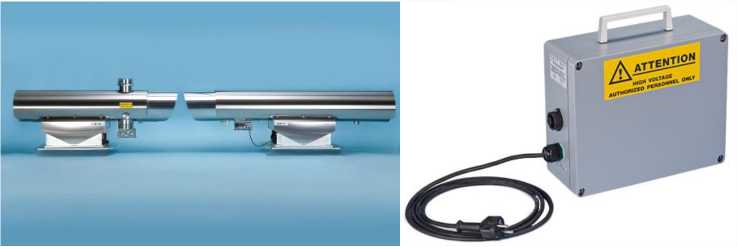

Рисунок4 - Общий вид излучателя и приёмника света и источника питания ксеноновой лампы для газоанализаторов моделей AR500 и AR550 для измерения загрязнения атмосферного воздуха

Внешний вид. Газоанализаторы трассовые ( ), http://oei-analitika.ru

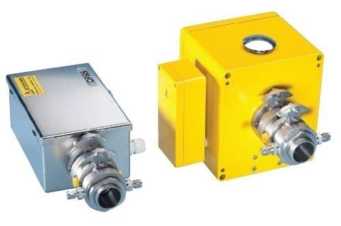

Рисунок 5 - Общий вид излучателя и приемника света с ксеноновой лампой для газоанализаторов моделей AR600 и AR650 для измерений в трубах и газоходах

Внешний вид. Газоанализаторы трассовые ( ), http://oei-analitika.ru

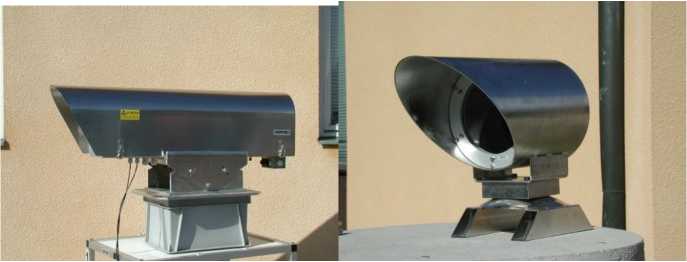

Рисунок 6 - Приёмопередатчик и отражатель для измерения загрязняющих веществ в атмосферном воздухе с помощью газоанализатора LD500

Для контроля промышленных выбросов (на дымовых трубах и газоходах), автомобильных выбросов применяются газоанализаторы моделей AR600, AR650 и LD500, которые отличаются от моделей AR500 и AR550 конструкцией излучателя с ксеноновой лампой и приемника света.

Для проведения измерений в дымовых трубах или газоходах применяются два варианта. Первый вариант - при установке излучателя, приемника света и блока питания ксеноновой лампы непосредственно на источнике выбросов (трасса измерения при этом равняется внутреннему диаметру трубы или газохода) свет по оптическим кабелям от приемника поступает в центральный блок AR600, AR650 или LD500 (не экстрактивный метод измерения).

Второй вариант - метод непрерывного пробоотбора, который включает в себя обогреваемый пробоотборный зонд с фильтрующим элементом и системой обратной продувки, обогреваемую линию транспортировки измеряемого газа в измерительную кювету (обычно длиной 1 - 2 метра) с газоанализаторами AR600, AR650 или LD500 (экстрактивный метод измерения). Температура пробоотборного зонда, линии транспортировки измеряемого газа и измерительной кюветы поддерживается на уровне 200 оС. Измерительная кювета теплоизолирована и находится в специализированном шкафу, в котором также размещены излучатель и приемник света, блок питания лампы, контролеры для поддержания температуры, электрическая разводка, эжекторный насос. Рядом со шкафом в 19” стойке размещаются центральные блоки газоанализаторов AR600, AR650 или LD500 и WT256 - промышленный компьютер со специальным программным обеспечением (ПО) для сбора, обработки, хранения и передачи информации.

При контроле H2S(сероводород), Hg (ртуть), применяются конвертеры, которые размещаются перед измерительной кюветой (для экстрактивного метода измерения).

Общие схемы 2-х вариантов проведения измерений приведены на рисунках 7 и 8.

Внешний вид. Газоанализаторы трассовые ( ), http://oei-analitika.ru

Stack

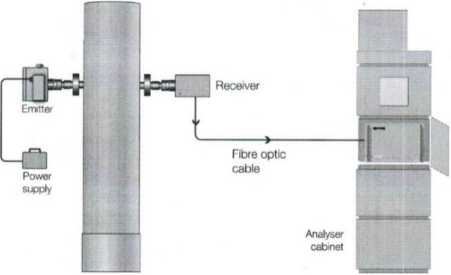

Рисунок 7 - Общая схема контроля промышленных выбросов с установкой излучателя и приёмника света на трубе (неэкстрактивный метод)

Внешний вид. Газоанализаторы трассовые ( ), http://oei-analitika.ru

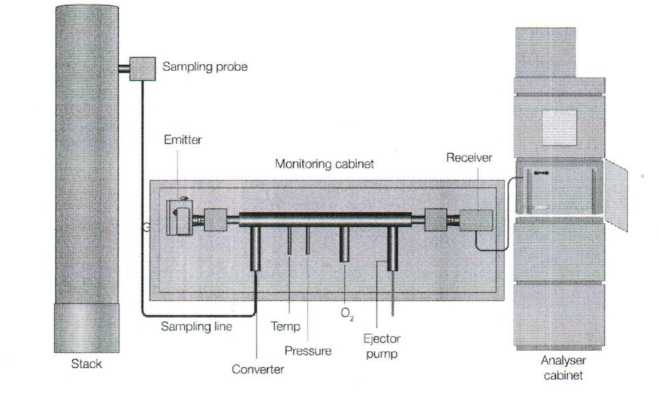

Рисунок 8 - Общая схема контроля промышленных выбросов (экстрактивный метод)

Наименование

Обозначение

Количество

Газоанализаторы

AR500

1 шт.

AR550

1 шт.

Излучатель и приемник света

ER150

1 комплект

Автоматическая фокусировка луча

LO150E

1 шт.

LO150R

1 шт.

Е02200

1 шт..

Блок питания ксеноновой лампы

PS150

1 шт..

Температурный датчик

ST001, ST002, ST003

1 шт..

Датчик давления

ВМ100

1 шт..

Модули АЦП

WU020 - бокс с

модулями: ОМ001, DM016, IM001, TM001,

1 комплект

Оптические кабели

OF060S, OF060R2, OF060R3, OF060RB, OF060AB, OF060B, OF100B, OF100A

1 шт.

Промышленный компьютер

WT256

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

МП-242-2414-2021

1 экз.

Таблица 8 - Комплектность газоанализатора LD500

Наименование

Обозначение

Количество

Газоанализаторы

LD500

1 шт.

Излучатель - приемник (для атмосферного воздуха)

ER120L

1 шт.

Излучатель - приемник (для выбросов)

ER060L

1 шт.

Отражатель

RR090

1 шт.

Автоматическая фокусировка луча

LO120L

1 шт.

Настройка луча

LA060

1 шт.

Температурный датчик

ST003

1 шт.

Датчик давления

ВМ100

1 шт.

Модули АЦП

WU020 - бокс с

модулями: ОМ001, DM016, IM001, TM001,

4 шт.

Оптические кабели

OF010, OF005, CF120

2 шт.

Промышленный компьютер

WT256

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

МП-242-2414-2021

1 экз.

Наименование

Обозначение

Количество

Газоанализаторы

AR600

AR650

1 шт.

Излучатель и приемник света

ER060, ER062

2 шт.

Блок питания ксеноновой лампы

PS150

1 шт.

Температурный датчик

РТ110

1 шт.

Датчик давления

ВМ101

1 шт.

Модули АЦП

WU020 - бокс с

модулями: ОМ001, DM016, IM001, TM001,

4 шт.

Оптические кабели

OF060S, OF060R2, OF060R3, OF060RB, OF060AB, OF060B, OF100B, OF100A

1 шт.

Промышленный компьютер

WT256

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП-242-2414-2021

1 экз.

Таблица 10 - Комплектность газоанализаторов моделей AR600 и AR650 (с отбором пробы)

Наименование

Обозначение

Количество

Газоанализаторы

AR600

AR 650

1 шт.

Пробоотборный зонд

HF100 или HF200

1 шт.

Обогреваемая линия

HL100-X

1 шт.

Измерительная кювета

1 шт.

Излучатель и приемник света

ER060, ER062

2 шт.

Специализированный шкаф

EX060

1 шт.

Температурный датчик

РТ101

1 шт.

Датчик давления

ВМ110

1 шт.

Модули АЦП

WU020 - бокс для модулей: ОМ001, DM016, IM001, TM001,

4 шт.

Оптические кабели

OF060S, OF060R2, OF060R3, OF060RB, OF060AB, OF060B, OF100B, OF100A

1 шт.

Промышленный компьютер

WT256

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП-242-2414-2021

1 экз.


Таблица 2 - Метрологические характеристики газоанализаторов при контроле атмосферного воздуха

Определяемый компонент

Диапазон показаний массовой концентрации определяемого компонента (при длине трассы 500 м), мг/м3

Диапазон измерений1) массовой концентрации определяемого компонента (при длине трассы 500 м), мг/м3

Пределы допускаемой погрешности в условиях эксплуатации

приведен

ной, y, %

относительной,

6, %

Газоанализатор AR500

NO

от 0 до 2,0

от 0 до 0,02 включ.

±20

-

св. 0,02 до 0,2

-

±20

от 0 до 0,2 включ.

±20

-

св. 0,2 до 2,0

-

±20

NO2, Фенол, Формальдегид, Нафталин, Бензол, Толуол, Стирол, p-, m-Ксилол, о-Ксилол, C1O2

от 0 до 2,0

от 0 до 0,01 включ.

±20

-

св. 0,01 до 0,1

-

±20

от 0 до 0,1 включ.

±20

-

св. 0,1 до 2,0

-

±20

SO2

от 0 до 5,0

от 0 до 0,01 включ.

±20

-

св. 0,01 до 0,1

-

±20

от 0 до 0,1 включ.

±20

-

св. 0,1 до 5,0

-

±20

Оз

от 0 до 1,0

от 0 до 0,02 включ.

±20

-

св. 0,02 до 0,2

-

±20

от 0 до 0,2 включ.

±20

-

св. 0,2 до 1,0

-

±20

NH3

от 0 до 0,5

от 0 до 0,02 включ.

±20

-

св. 0,02 до 0,5

-

±20

HF, CS2

от 0 до 2,0

от 0 до 0,1 включ.

±20

-

св. 0,1 до 2,0

-

±20

Определяемый

компонент

Диапазон показаний массовой концентрации определяемого компонента (при длине трассы 500 м), мг/м3

Диапазон измерений1) массовой концентрации определяемого компонента (при длине трассы 500 м), мг/м3

Пределы допускаемой погрешности в условиях эксплуатации

приведен

ной, y, %

относительной,

6, %

CH4

от 0 до 1000

от 0 до 1,0 включ.

±25

-

св. 1,0 до 10,0

-

±25

от 0 до 10 включ.

±20

-

св. 10 до 100

-

±20

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

Hg

от 0 до 2000 нг/м3

от 0 до 100 нг/м3 включ.

±20

-

св. 100 до 2000 нг/м3

-

±20

Cl2

от 0 до 1,0

от 0 до 0,25 включ.

±20

-

св. 0,25 до 1,0

-

±20

Этилбензол,

1,2 4-Триметил-бензол

От 0 до 2,0

от 0 до 0,03 включ.

±20

св. 0,03 до 0,3

±20

от 0 до 0,3 включ.

±20

св. 0,3 до 2,0

±20

Газоанализатор AR550 (при длине трассы 200 м)

Ацетон, Ацетилен, 1,3-Бутадиен, Бутан, Этан,

Этанол, Этилен, Гексан, Пропан

от 0 до 1000

от 0 до 1,0 включ.

±20

-

св. 1,0 до 10,0

-

±20

от 0 до 10 включ.

±20

-

св. 10 до 100

-

±20

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

HCl, NH3

от 0 до 1000

от 0 до 0,1 включ.

±25

-

св. 0,1 до 1,0

-

±25

от 0 до 1,0 включ.

±20

-

св. 1,0 до 10,0

-

±20

от 0 до 10 включ.

±20

-

св. 10 до 100

-

±20

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

СО

от 0 до 1000

от 0 до 10 включ.

±15

св. 10 до 100

±15

от 0 до 100 включ.

±10

св. 100 до 1000

±10

CO2

от 0 до 100 г/м3

от 0 до 10 г/м3 включ.

±10

-

св. 10 до 100 г/м3

-

±10

от 0 до 0,01 включ.

±20

-

св. 0,01 до 0,1

-

±20

от 0 до 0,1 включ.

±20

-

Определяемый компонент

HF

HF

Диапазон показаний массовой концентрации определяемого компонента (при длине трассы 500 м), мг/мот 0 до 1000

от 0 до 1000

Диапазон измерений1) массовой концентрации определяемого компонента (при длине трассы 500 м), мг/м3

Пределы допускаемой погрешности в условиях эксплуатации

приведенной, y, %

относительной,

6, %

св. 0,1 до 1,0

-

±20

от 0 до 1,0 включ.

±20

-

св. 1,0 до 10,0

-

±20

от 0 до 10 включ.

±20

-

св. 10 до 100

-

±20

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

CH4, Метанол

от 0 до 1000

от 0 до 0,25 включ.

±20

-

св. 0,25 до 2,5

-

±20

от 0 до 1,0 включ.

±20

-

св. 1,0 до 10

-

±20

от 0 до 10 включ.

±20

-

св. 10 до 100

-

±20

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

Газоанализатор LD500

NH3, HCl

от 0 до 1000

от 0 до 10 включ.

±20

-

св. 10 до 100

-

±20

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

HF

от 0 до 1000

от 0 до 0,01 включ.

±20

-

св. 0,01 до 0,1 включ.

-

±20

от 0 до 0,1 включ.

±20

-

св. 0,1 до 1,0 включ.

-

±20

от 0 до 1,0 включ.

±20

-

св. 1,0 до 10,0 включ.

-

±20

от 0 до 10 включ.

±20

-

св. 10 до 100 включ.

-

±20

от 0 до 100 включ.

±15

-

св. 100 до 1000 включ.

-

±15

CO2

от 0 до 100 г/м3

от 0 до 10 мг/м3 включ.

±10

-

св. 10 мг до 100 г/м3

-

±10

H2O

от 0 до 100 % об.

от 0 до 0,4 % об. включ.

±25

-

св. 0,4 до 5,0 % об.

-

±25

от 0 до 5,0 % об. включ.

±25

-

св. 5,0 до 40,0 % об.

-

±25

CO, CH4

От 0 до 1000

от 0 до 0,5 включ.

±20

св. 0,5 до 5,0

±20

Определяемый компонент

Диапазон показаний массовой концентрации определяемого компонента (при длине трассы 500 м), мг/м3

Диапазон измерений^ массовой концентрации

Пределы допускаемой погрешности в условиях эксплуатации

определяемого компонента (при длине трассы 500 м), мг/м3

приведенной, y, %

относительной,

6, %

от 0 до 1,0 включ.

±20

св. 1,0 до 10,0

±20

CO, CH4

От 0 до 1000

от 0 до 10 включ.

±15

св. 10 до 100

±15

от 0 до 100 включ.

±15

св. 100 до 1000

±15

1) Конкретные компоненты и диапазоны измерений определяются при заказе и указываются в паспорте на газоанализатор. При отличии верхнего значения 2-ого диапазона измерений от указанных в таблице, выбирают тот диапазон, который включает это верхнее значение.

Формула пересчета концентрации на длину трассы, отличной от 500 м.:

С = С • —

С2 = С1 , ,

*•2

где Ci - концентрация при длине трассы 500 м., li -- длина 500 м., 12-длина трассы, м.

Таблица 3 - Метрологические характеристики газоанализаторов при контроле промышленных выбросов

Определяемый компонент

Диапазон показаний массовой концентрации (объемной доли) определяемого компонента (при длине трассы i м), мг/м(%)

Диапазон измерений1) массовой концентрации (объемной доли) определяемого компонента (при длине трассы 1 м), мг/м3 (%)

Пределы допускаемой погрешности в условиях эксплуатации

приведенной, y, %

относительной,

6, %

Газоанализатор LD500

HC1, NH3, CH

от 0 до 10000

от 0 до 10 включ.

±20

-

св. 10 до 100

-

±20

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 1000 включ.

±15

-

св.1000 до 10000

-

±15

CO2

от 0 до 100 % (об.)

от 0 до 10 % (об.) включ.

±15

-

св. 10 до 100 % (об.)

-

±15

CO

от 0 до 10000

от 0 до 10 включ.

±20

-

св. 10 до 100

-

±20

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 1000 включ.

±15

-

св.1000 до 10000

-

±15

H2O

от 0 до 100 % (об.)

от 0 до 10 % (об.) включ.

±25

-

св. 10 до 40 % (об.)

-

±25

Определяемый компонент

Диапазон показаний массовой концентрации (объемной доли) определяемого компонента (при длине трассы 1 м), мг/м(%)

Диапазон измерений1) массовой концентрации (объемной доли) определяемого компонента (при длине трассы 1 м), мг/м3 (%)

Пределы допускаемой погрешности в условиях эксплуатации

приведенной,

Y, %

относительной,

6, %

O2

от 0 до 21 %

от 0 до 10 % (об.) включ.

±15

-

св. 10 до 21 % (об.)

-

±15

H2S

от 0 до 10000

от 0 до 1000 включ.

±20

-

св.1000 до 10000

-

±20

HF

от 0 до 5000

от 0 до 10 включ.

±25

-

св. 10 до 100

-

±25

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

от 0 до 500 включ.

±20

-

св. 500 до 5000

-

±20

Газоанализатор AR 600

NO

от 0 до 2000

от 0 до 20 включ.

±20

-

св. 20 до 200

-

±20

от 0 до 200 включ.

±15

-

св. 200 до 2000

-

±15

NO2, SO2

от 0 до 10000

от 0 до 20 включ.

±25

-

св. 20 до 200

-

±25

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

от 0 до 1000 включ.

±20

-

св. 1000 до 10000

-

±20

NH3, HF, Фенол, Формальдегид, Бензол, Толуол, Стирол, H2S, CS2, Cl2, т-,р-Ксилол, о-Ксилол

от 0 до 1000

от 0 до 50 включ.

±15

-

св. 50 до 1000

-

±15

HCl

от 0 до 10000

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

от 0 до 1000 включ.

±15

-

св. 1000 до 10000

-

±15

Определяемый компонент

Диапазон показаний массовой концентрации (объемной доли) определяемого компонента (при длине трассы i м), мг/м(%)

Диапазон измерений1) массовой концентрации (объемной доли) определяемого компонента (при длине трассы 1 м), мг/м3 (%)

Пределы допускаемой погрешности в условиях эксплуатации

приведенной,

Y, %

относительной,

6, %

Hg

от 0 до 1,0

от 0 до 0,01 включ.

±35

-

св. 0,01 до 0,1

-

±35

от 0 до 0,1 включ.

±25

-

св. 0,1 до 1,0

-

±25

CO2

от 0 до 100 % об.

от 0 до 10 % об. включ.

±15

-

св. 10 до 100 % об.

-

±15

H2O

от 0 до 100 % об.

от 0 до 10 % об. включ.

±25

-

св. 10 до 40 % об.

-

±25

Газоанализатор AR650

HCl, CO, NH3, CH4

от 0 до 10000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 1000 включ.

±15

-

св. 1000 до 10000

-

±15

CO2

от 0 до 100 % (об.)

от 0 до 10 % (об.) включ.

±15

-

св. 10 до 100 % (об.)

-

±15

H2O

от 0 до 100 % (об.)

от 0 до 10 % (об.) включ.

±25

-

св. 10 до 40 % (об.)

-

±25

HF

от 0 до 10000

от 0 до 100

±20

св. 100 до 1000

±20

от 0 до 1000

±20

св.1000 до 10000

±20

H2S

от 0 до 10000

от 0 до 5000

±20

св. 5000 до 10000

±20

1) Конкретные компоненты и диапазоны измерений определяю паспорте на газоанализатор. При отличии верхнего значения 2-о занных в таблице, выбирают тот диапазон, который включает эт

тся при заказе и указываются в го диапазона измерений от ука-о верхнее значение.

1 м.:

-длина трассы, м.

Формула пересчета концентрации на длину трассы, отличной от

С = С • —

С2 = С1 , ,

*•2

где Ci - концентрация при длине трассы 500 м, li - длина 1 м, I2-

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от предела допускаемой погрешности

0,5

Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от предела допускаемой погрешности

±0,5

Время установления показаний То,9, с, не более

180

Длина оптического пути, м для промбыбросов для атмосферного воздуха

от 0,5 до 20 от 100 до 700

Диапазон номинальной цены единицы наименьшего разряда:

  • - массовой концентрации, мг/м3

  • - объемной доли, %

от 0,0001 до 0,1 от 0,1 до 1,0

аблица 5- Основные технические характеристики газоанализаторов

Наименование характеристики

Значение

Время прогрева, мин, не более

60

Напряжение питания переменным током частотой (50±1) Гц, В

207 - 253

Потребляемая электрическая мощность, Вт, не более

110

Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч

24000

Средний срок службы, лет

8

Условия эксплуатации газоанализаторов AR500, AR550, AR600, AR650:

- диапазон температуры окружающей среды для блока измерения, °С

от +15 до +30

- диапазон температуры окружающей среды для

излучателя/приёмника, °С

от -40 до +40

- диапазон температуры окружающей среды для питания лампы, °С

от -40 до +40

- относительная влажность(без конденсации влаги) для

излучателя/приёмника, %

до 95

- относительная влажность(без конденсации влаги) для блока

измерения, %

до 80

- диапазон атмосферного давления, кПа

от 84 до 106

Условия эксплуатации газоанализатора LD500:

- диапазон температуры окружающей среды для блока измерения, °С

от +15 до +30

- диапазон температуры окружающей среды для

излучателя/приёмника/приёмопередатчика/отражателя, °С

от -40 до +40

- относительная влажность(без конденсации влаги) для

излучателя/приёмника/приёмопередатчика/отражателя, %

до 95

- относительная влажность(без конденсации влаги) для блока

измерения, %

до 80

- диапазон атмосферного давления, кПа

от 84 до 106

Наименование

Габаритные размеры, мм, не более

Масса, кг, не более

длина

ширина

высота

Центральный блок газоанализаторов AR500, AR550,

AR600, AR650

600

440

266

30

Излучатель газоанализаторов

AR500, AR550, исполнение для измерений в атмосферном воздухе

1075

205

425

30

Приемник газоанализаторов AR500, AR550, исполнение для измерений в атмосферном воздухе

1375

205

320

35

Излучатель газоанализаторов

AR600, AR650, исполнение для измерения выбросов

305

295

250

9

Приемник газоанализаторов AR600, AR650, исполнение для измерения выбросов

385

200

115

7

Центральный блок газоанализатора

LD500

470

440

200

20

Блок приемопередатчика газоанализатора LD500 в исполнении для измерений в атмосферном воздухе

900

200

380

30

Отражатель газоанализатора LD500

350

120

275

5

Излучатель газоанализатора LD500 в исполнении для измерения выбросов

385

200

115

7

Приемник газоанализатора LD500 в исполнении для измерения выбросов

350

200

120

7
