Номер по Госреестру СИ: 52789-13
52789-13 Счетчики-расходомеры газа массовые
(MFT)
Назначение средства измерений:
Счетчики - расходомеры газа массовые MFT моделей 454 FT(B), 504FT(B), 534FT(B), K-BAR-2000(B), 2441(В), 2442(В), 2443(В), 2444(В), 2445(В), далее счетчики - расходомеры, предназначены для измерений скорости, объема, объемного расхода, приведенных к стандартным условиям, или массы, массового расхода различных газов.
Внешний вид.
Счетчики-расходомеры газа массовые
Рисунок № 1
Внешний вид.
Счетчики-расходомеры газа массовые
Рисунок № 2
Внешний вид.
Счетчики-расходомеры газа массовые
Рисунок № 3
Программное обеспечение
Счетчики - расходомеры имеют встроенное программное обеспечение (ПО).

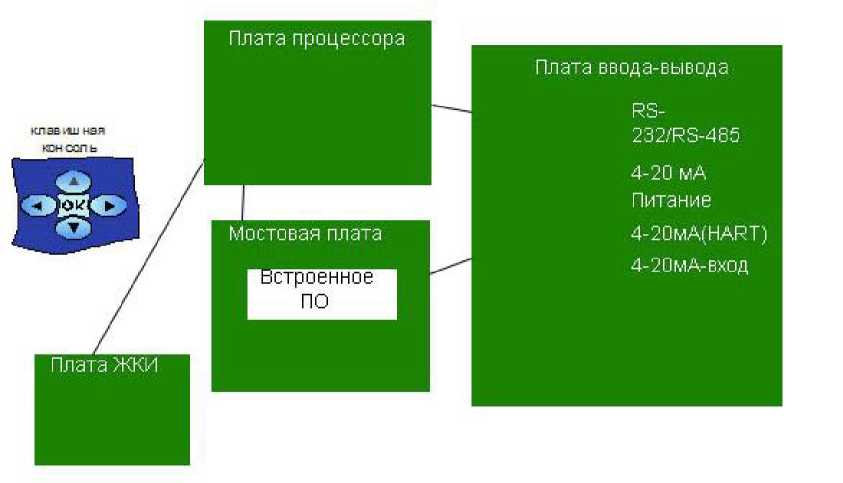

Структура и взаимосвязь частей ПО представлены на рисунке 2. Идентификационные
данные ПО счетчиков - расходомеров по МИ 3286-2010 приведены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MFT(B) |
KzComm.exe |
2.0.6 |
8f67b9766a3cfce51357c aa6c6dcf55c |
MD5 |
Плата ввода-вывода
RS-
232/R 3-485
4-20 мА
Питание 4-20MA(HART)
4-2 0 МА-ВХОД
Мостовая плата
встроенное ПО
Плата процессора
Плата ЖКИ
Рисунок 2
Основные функции частей ПО:
в составе счетчика -расходомера имеются три платы :
- мостовая плата , на которой установлены ключевые компоненты (микроконтроллер и его периферийные устройства: модули оперативной и флэш-памяти и пр.);
- процессорная плата ;
- плата ввода / вывода , на которой расположены все разъемы .
Встроенное программное обеспечение смонтировано на мостовой плате и состоит из 1 компонента: метрологическое встроенное программное обеспечение MFT(B).
Доступ к загрузке программного обеспечения MFT(B) блокируется переключателем режима программирования таким образом, что изменение метрологического программного обеспечения невозможно без нарушения метрологических пломб.
В программное обеспечение MFT(B) интегрированы:
- метрологические функции ;
- управление и защита метрологических параметров ;
- управление и защита данных измерений ;
- резервное копирование метрологических параметров и данных измерений ;
- проверка ядра, параметров и цельности данных;
- отображение метрологических измерений и параметров .
В ПО защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется:
- пломбированием ;
- имеется аппаратная блокировка счетчиков-расходомеров от изменения конфигурации ;
- ведением журналов фиксации событий ;
- есть возможность установки паролей (три уровня), предотвращающих несанкциони -рованный доступ по цифровому интерфейсу.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - С.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию типографическим способом и на прибор в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика прямых измерений изложена в Руководстве по эксплуатации на «Счетчики-расходомеры газа массовые MFT».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам -расходомерам массовым MFT
-
1 ГОСТ 8.618-2006 «ГСИ . Государственная поверочная схема для средств измерений объемного и массового расхода газа»;
-
2 ГОСТ 8.542-86 «ГСИ . Государственный специальный эталон и государственная пове -рочная схема для средств измерений скорости воздушного потока»;
-
3 Техническая документация компании «Kurz Instruments Inc.».
Поверка
Поверкаосуществляется по методике МП-2550-0201-2012 «Счетчики-расходомеры газа массовые MFT. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 27.06.2012 г.
Основные средства поверки: стенд аэродинамический АДС 700/100 из состава ГЭТ 15085, диапазон воспроизведения скорости воздушного потока от 0,1 до 100 м/с, СКО=0,2%, НСП=0,2%;
установка поверочная газодинамическая ИРВИС-УПГ-5000, диапазон измерений расхода воздуха от 0,025-5000 м3/ч, пределы допускаемой относительной погрешности при измерении объема ± 0,3%.
Изготовитель
Компания «Kurz Instruments Inc.», США . Адрес : 2411 Garden Road, Monterey, CA 93940, тел .: 800-424-7356.Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им . Д. И. Менделеева».Адрес: 190005, Санкт -Петербург, Московский пр., д.19, тел . (812) 251-76-01, факс (812) 713-01-14,
e-mail: info@,vniim.ru
Работа счетчиков - расходомеров основана на измерении расхода методом площадь-скорость. Измерение скорости газа проводится в одной или нескольких точках поперечного сечения трубопровода. Измерение скорости газа основано на термоанемометрическом принципе действия. Один из стержней модуля термопреобразователей измеряет температуру газа в трубопроводе, на другом с помощью электрического тока поддерживается температура на несколько десятков градусов выше, чем температура газа в трубопроводе. При течении газа в трубопроводе более нагретый стержень охлаждается потоком газа. Скорость охлаждения стержня зависит от скорости газа в трубопроводе и свойств газа. Сила тока, необходимая для поддержания постоянной разности температур между стержнями модуля термопреобразователей, пропорциональна массовой скорости (массовому расходу) газа в трубопроводе.
Конструктивно счетчики - расходомеры выполнены в виде металлической трубы с встроенным модулем термопреобразователей (полнопроходный вариант), состоящего из двух металлических стержней, внутри которых расположены термопреобразователи сопротивления и электронного блока. Электронный блок, расположенный снаружи трубопровода, обеспечивает питание модуля термопреобразователей, индикацию и преобразование результатов измерений в выходной цифровой и/или аналоговый сигнал.
Для исключения влияния температуры газа на результаты измерений применяется температурная компенсация. Счетчики - расходомеры могут хранить в своей памяти до четырех различных градуировочных характеристик (на разные измеряемые среды).
Счетчики - расходомеры изготавливаются в двух исполнениях: полнопроходном (мод. 504FT(B), со струевыпрямителем потока (мод. 534FT(B)) и погружном (в погружном исполнении модуль термопреобразователей вводится в поток газа через специальный сальник, монтируемый непосредственно на трубопроводе). Погружные счетчики - расходомеры предназначены для измерения скорости (расхода) в одной (мод. 454FT(B)) или нескольких (мод. K-BAR 2000(B)) точках поперечного сечения трубопровода. Модели 2441(B), 2442(B), 2443(B), 2444(B), 2445(B) представляют собой переносную версию счетчиков-расходомеров для измерения скорости газа, приведенной к стандартным условиям, в одной точке сечения газопровода.
Измерение объема (массы) и объемного (массового) расхода для счетчиков - расходомеров, измеряющих скорость газа в трубопроводе, проводится в соответствии с ГОСТ 8.36179 или методикам измерений, аттестованным в установленном порядке.
При работе совместно с вычислителем расхода серии 155 (вычислитель Mass Flow Computer серии 155) возможно применение для измерения суммарного расхода газа в трубопроводах одновременно нескольких счетчиков-расходомеров.
Счетчики - расходомеры имеют самодиагностику, индикацию неисправностей и предупреждений в виде кодов ошибки.
Конструкция счетчиков - расходомеров обеспечивает возможность опломбирования регулирующего устройства от несанкционированного вмешательства.
Электронный блок счетчика - расходомера имеет съемный дисплейный модуль и клавиатуру для настройки измерений текущего расхода (массы) газа и объемного расхода (объема), приведенного к стандартным условиям, так же предусмотрена автоматическая
коррекция результатов измерений массового расхода, обеспечивающая учет изменений свойств газа во всем рабочем диапазоне температуры прибора. Электронный блок счетчиков -расходомеров оснащен HART - протоколом.
Счетчики - расходомеры имеют выносной вариант размещения электронного блока.
Вычислитель расхода серии 155 предназначен для контроля и управления несколькими счетчиками - расходомерами и/или датчиками температуры, одновременно выполняют измерение расхода и температуры, а также функции суммирования расхода, выдачи сигнала тревоги, сбора данных калибровки на входе и выходе, регулирования потока в замкнутом контуре.

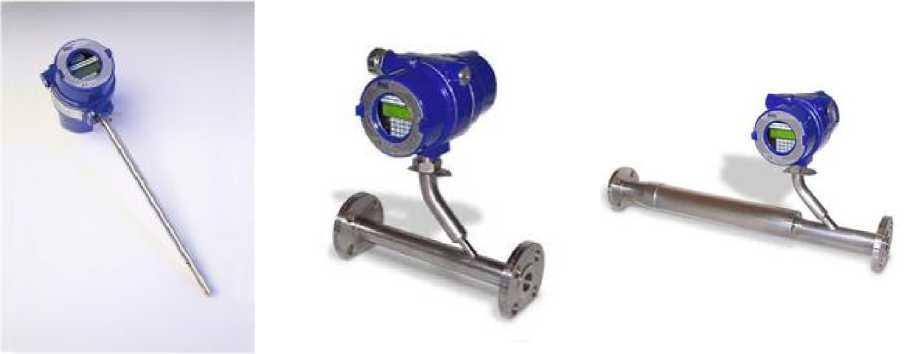

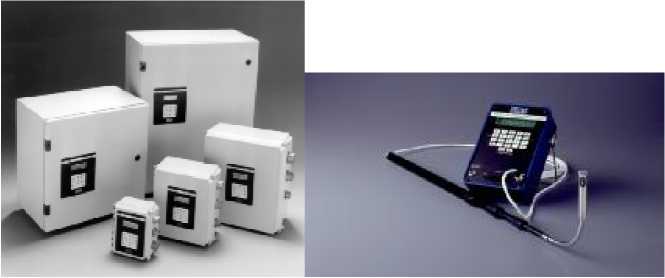

Внешний вид модельного ряда счетчиков - расходомеров газа массовых MFT показан на рисунке 1.
Модель 504FT(B)
Модель 534FT(B)
Модель 244(0)
Модель 454FT(B)
Модель K-BAR-2000(B) Вычислитель расхода серии 155
Рисунок 1
Наименование |
Количество |
Счетчик-расходомер |
1 шт. |
Съемный дисплейный модуль* |
1 шт. |
Вычислитель расхода серии 155* |
1 шт. |
Комплект монтажных изделий |
1 зкз. |
Руководство по эксплуатации |
1 экз. |
Методика поверки МП- 2550-0201-2012 |
1 экз. |
*) поставляется по отдельному заказу
Основные метрологические и технические характеристики счетчиков - расходомеров представлены в таблицах 2 - 5.
Таблица 2
Параметр |
Наименование модификации | |||
534FT(B) |
504FT (B) |
454FT(B) |
K-BAR 2000(B) | |
Количество сенсорных модулей |
1 |
1 |
1 |
от 1 до 4 |
Рабочее давление газа, МПа, не более |
2 |
2 |
2 |
1 |
Диапазон рабочих температур газа, °С |
от минус 40 до 125 |
от минус 40 до 125 |
от минус 60 до 500 |
от минус 40 до 500 |
Диапазон диаметров трубопровода, мм |
от 60 до 3600 |
от 530 до 4500 (для одного счетчика-расходомера) | ||
Маркировки взрывозащищенности |
1ExdII |
BT3/H2 или ExnAIIT5 или ExnAIIT6 | ||
Диапазон диаметров условного прохода счетчиков-расходомеров, мм (дюйм) |
от 12,7 до 203,2 (от 1/2" до 8") |
от 9,5 до 101,6 (от 3/8" до 4") | ||
Требования к прямым участкам |
0 Ду до, 0 после |
от 15 до 40 Ду до, 5 Ду после |
от 15 до 40 Ду до, 5 Ду после |
от 15 до 40 Ду до, 5 Ду после |
Диапазон скорости газа, приведенной к стандартным условиям, м/с |
от 0,1 до 112 |
от 0,1 до 61 | ||
Диапазон расхода газа, приведенного к стандартным условиям, м3/ч |
от 0 до 2800 |
от 0 до 1560 | ||
Пределы допускаемой относительной погрешности при измерении скорости газа приведенной к стандартным условиям, при температурной компенсации, %: (где - Vc скорость потока газа, приведенная к стандартным условиям, м/с) в диапазоне температур газа от минус 40 до 125 °С в диапазоне температур газа от 0 до 260 °С в диапазоне температур газа от 0 до 500 °С |
- |
- |
± (1+ 0,025 (|t-25|) + 10/Vc+0,13 (|t-25|)/Vc) ± (2+ 0,025 (|t-125|) + 10/Vc+0,13 (|t-25|)/Vc ± (3 + 15/Vc) |
± (1+ 0,025 (|t-25|) + 10/Vc+0,13 (|t-25|)/Vc) ± (2+ 0,025 (|t-125|) + 10/Vc+0,13 (|t-25|)/Vc ± (3 + 15/Vc) |
Пределы допускаемой относительной погрешности при измерении расхода и объема газа, приведенных к стандартным условиям, %: (где - А площадь поперечного сечения трубопровода в месте установки сенсорного модуля в м2, приведена в Руководстве по эксплуатации) в диапазоне температур газа от минус 40 до 125 °С |
± (1+ 0,025 (|t-25|) + А*10^о+0,13 (|t-25|)/Qc |
± (1+ 0,025 (|t-25|) + А*10^о+0,13 (|t-25|)/Qc) | ||
Электропитание, В: |
24 ± 10% постоянного тока 115/230 ± 10% с частотой 50/60 Гц | |||
Коммуникационные протоколы |
4-20мА, RS485, MODBUS, HART | |||
Масса, кг, не более |
3 - 69 |
3 - 44 1,8 - 3,6 9 |
Таблица 3
Параметр |
Наименование модификации портативных счетчиков - расходомеров серии 244(0) | ||||
2441(B) |
2442(B) |
2443(B) |
2444(B) |
2445(B) | |
Рабочее давление газа, МПа, не более |
1 |
1 |
2 |
2 |
2 |
Диаметр стержней сенсорного модуля, мм (дюйм) |
6,35 (1/4") |
9,53 |
9,53 (3/8") |
19,05 |
19,05 |
(3/8") |
(3/4") |
(3/4") | |||
Диапазон рабочих температур |
от минус |
от минус |
от минус 40 |
от минус |
от минус |
газа, °С |
40 до 125 |
40 до 125 |
до 200 |
40 до 200 |
40 до 500 |
Диапазон скорости газа, приве- |
от 0,1 до |
от 0,1 до |
от 0,1 до 60 |
от 0,1 до |
от 0 до 60 |
денный к стандартным условиям, м/с |
60 |
60 |
(от 0,1 до 75) |
60 | |
Пределы допускаемой относительной погрешности при измерении скорости газа, приведенной к стандартным условиям, V, % | |||||
в диапазоне температур газа: от минус 15 до 75 °С |
± (1+5/Vc) |
± (1+5/Vc) |
± (1+5/Vc) |
- |
- |
от минус 40 до 125 °С |
± (1+5/Vc) |
± (1+5/Vc) |
- |
- |
- |
от минус 40 до 200 °С |
- |
- |
± (2+5/Vc) |
± (2+5/Vc) |
- |
от 0 до 500 °С |
- |
- |
- |
± (3+5/Vc) |
± (3+5/Vc) |
Масса, кг, не более |
4,5 |
4,5 |
4,5 |
6,8 |
9,1 |
Таблица 4
Наименование характеристики |
Значения |
Габаритные размеры, мм, не более:
|
210х125х140 от 150 до 10000 |
Масса счетчика-расходомера (погружная модель) для глубины погружения 150 мм, кг |
1,8 |
Условия эксплуатации: относительная влажность, %; атмосферное давление, кПа; температура окружающего воздуха, °С |
от 0 до 99 без конденсации от 84 до 106,7 от минус 40 до 60 |
Средний срок службы, лет |
15 |
Средняя наработка до отказа, ч |
42000 |
Таблица 5
Параметры вычислителя расхода серии 155 |
Характеристики |
Количество выходных сигналов 4-20мА |
8 |
Число входных сигналов от счетчиков-расходомеров |
22 |
Температура окружающего воздуха, °С |
от минус 25 до 60 |
Материал корпуса |
сталь, пластик, алюминий |
Относительная влажность |
до 90% без конденсации |
Маркировка взрывозащиты |
ExnCIICT5 или ExnCIICT4 |
Электропитание, В |
24 ± 10% постоянного тока или 115/230 ± 10% с частотой 50/60 Гц |
Масса, кг, не более |
41 |
