Номер по Госреестру СИ: 52779-13
52779-13 Системы измерительные
(INDIV AMR)
Назначение средства измерений:
Системы измерительные INDIV AMR предназначены для измерений температуры поверхности отопительных приборов и объема потребления горячей и холодной воды у индивидуальных потребителей. Измеренные значения температуры, в соответствии с действующим законодательством, используются для вычисления доли потребления тепловой энергии каждого отапливаемого помещения в общем потреблении тепловой энергии на отопление всего здания.
Внешний вид.
Системы измерительные
Рисунок № 1
Внешний вид.
Системы измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение ИС INDIV AMR включает в себя программы для считывания, архивирования и обработки данных, создания и распечатки отчетов. В состав ПО входят также сервисные программы для параметризации компонентов системы, идентификации и устранения ошибок оборудования, перезагрузки и настройки радио сетей, синхронизации сети M-bus в случае наличия нескольких радио сетей, подключенных к главному сетевому узлу.
Программное обеспечение сбора и представления измерительной информации, поступающей от измерительных компонентов каналов ИС, защищено паролями пользователей и администратора. Уровень защиты программного обеспечения «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения
Наименован ие программно го обеспечения |
Идентификац ионное наименовани е программног о обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификато ра программного обеспечения |
Indcomm |
ACT21/Q |
3.3.0 |
04be8559032a136473bcd26e091943f0 |
MD5 |
Indread |
ACS26 |
3.1.1 |
7ea8c38a39ad699b3d4fa284be8fefe7 | |
Indmet |
ACT20 |
2.3 |
14c856f69e85500d8d5ca93e0ad8c323 | |
Indserv |
ACT26/Q |
1.3 |
C178e01cd6f292564cad329681881a5b | |
Indiv Suite 5 |
Q Suite 5 |
1.1 |
Доступно только изготовителю |
Двухбайтова я сумма с переполнени ем |
INDIV AMR |
INDIV AMR |
V1.4 |
ACD2 |
лист № 4 всего листов 6
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист формуляра ИС.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений систем измерительных INDIV AMR внесены в раздел «Назначение изделия и принцип работы» руководства по эксплуатации INDIV AMR-2012 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам измерительным
INDIV AMR
-
1. ГОСТ Р 8.596-2002 ГСОЕИ. Метрологическое обеспечение измерительных систем.
-
2. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
-
3. ГОСТ 8.510-2002 ГСОЕИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
Осуществление торговли и товарообменных операций
Поверка
Поверкаосуществляется по методике поверки, изложенной в разделе 7 «Поверка» документа «Системы измерительные INDIV AMR. Руководство по эксплуатации INDIV AMR-2012 РЭ», утвержденного ГЦИ СИ ФБУ «Ростест - Москва» 30 октября 2012 г.
Основное поверочное оборудование:
Таблица 5
№ п/п |
Наименование, тип средств поверки, вспомогательного оборудования, программного продукта |
Нормированные значения метрологических характеристик |
Примечание |
1 |
Устройство для распределения тепловой энергии электронное INDIV |
В соответствии с описанием типа СИ |
Модификация в соответствии с проектом ИС |
2 |
Импульсный адаптер INDIV PAD, INDIV PAD-1 |
«---» | |
3 |
Радиомодуль компьютерный INDIV RM, INDIV RM-1 |
«---» | |
4 |
Компьютер с программным обеспечением Indserv (ACT26) |
Поверочное оборудование измерительных компонентов ИС приведено в методиках поверки измерительных компонентов.
Изготовитель
«Danfoss GmbH», Германия, 63004, Offenbach/Main Carl-Legien-Str., 8.
Телефон: +49(069) 89020 Факс: +49(069) 89023-19
E-mail: info@danfoss.de web: www.danfoss.de
Заявитель
ООО «Данфосс» 143581, Московская область, Истринский р-н, с./пос. Павло-Слободское, д. Лешково, д.217Телефон: (495) 792 57 57
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва», регистрационный номер 30010-10 от 15.03.2010г.
117418, г.Москва, Нахимовский проспект, 31.
Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96.
E-mail: info@rostest.ru
Системы измерительные INDIV AMR обеспечивают измерение, регистрацию, обработку и передачу на верхний уровень измеренной и обработанной информации, ведение базы данных на сервере сбора данных с возможностью печати отчетов, контроль линий связи с измерительными компонентами, защиту информации о потреблении энергоресурсов от несанкционированного доступа. Системы измерительные INDIV AMR применяются на объектах промышленного назначения и в ЖКХ, в том числе при учетно-расчетных операциях.
рскнределемгя пинжиой
JNDJV
ДвухмжаАныеимпульсные адаптеры JNCJVPAD

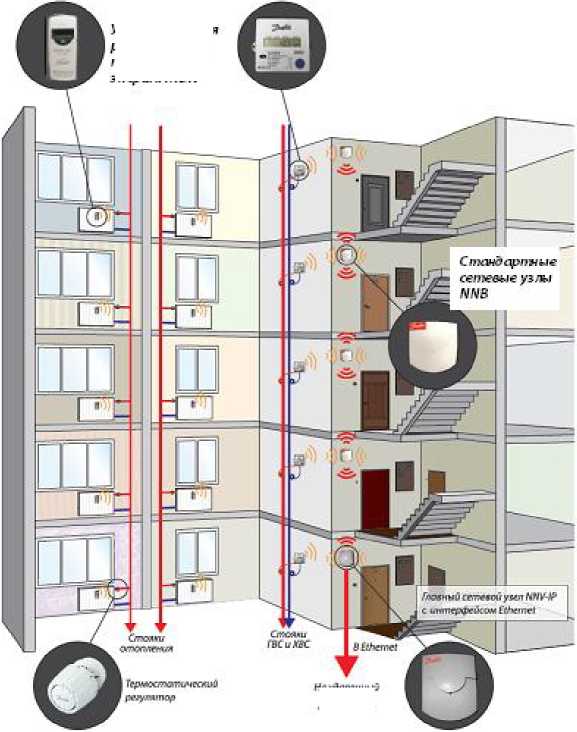

Рис.1. Структурная схема измерительной системы INDIV AMR
лист № 2 всего листов 6
Системы измерительные INDIV AMR относятся к проектно компонуемым изделиям и содержат измерительные, связующие и вычислительные компоненты.
К измерительным компонентам ИС INDIV AMR относятся:
-
- устройства для распределения тепловой энергии электронные INDIV исполнений INDIV-3R, INDIV-3RD (Госреестр №24877-08);
-
- устройства для распределения тепловой энергии электронные INDIV-5R, INDIV-5R-1 (Госреестр №50789-12);
-
- счетчики холодной и горячей воды крыльчатые с импульсным выходом по ГОСТ Р 50601-93.
Устройства для распределения тепловой энергии электронные INDIV-3R, INDIV-3RD, INDIV-5R, INDIV-5R-1 (далее - устройства INDIV) предназначены для измерений температуры tm тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора.
Измеренная температура используется для вычисления разности температур Dt =(tm - 20), °C.
Разность температур интегрируется по времени по правилу (1).
если: tm tz
1,281,15
dt ,
(1)
если: tm < tz
где: tz - температура, °С, при превышении которой производится интегрирование, t- время в часах. Прибор производит индикацию текущей интегральной величины R, на основе которой может быть произведен расчет относительной доли теплоотдачи данного отопительного прибора в коллективной системе отопления.
Устройства INDIV включают в себя источник питания, кварцевый генератор, микропроцессор и радиомодуль и осуществляют измерения сопротивлений, времени, необходимые вычисления, управление индикацией четырехразрядного буквенно-цифрового жидкокристаллического дисплея, снабженного буквенно-символьным столбцом, передачу данных по радиоканалу.
Счетчики воды снабжены импульсным выходом на основе геркона и имеют антимагнитную защиту. Герконы счетчиков воды подключаются кабелем к адаптерам INDIV PAD или INDIV PAD-1, производящим счет импульсов, функциональные преобразования, архивирование данных и передачу результатов сетевым узлам по радиоканалу. Входы импульсных адаптеров INDIV PAD, INDIV PAD-1 предназначены для подключения двух счетчиков воды.
К связующим компонентам каналов ИС INDIV AMR относятся:
-
- импульсные адаптеры INDIV PAD, INDIV PAD-1
-
- стандартные сетевые узлы NNB-Std, NNB-1-Std для приема данных от устройств INDIV и адаптеров INDIV PAD, INDIV PAD-1 с использованием радиоканала;
-
- главные сетевые узлы с коммуникационными модулями NNV-IP, NNV-GSM, NNV-232, NNV-1-IP, NNV-1-GSM, NNV-1-232;
Стандартные сетевые узлы NNB-Std, NNB-1-Std осуществляют прием измеренных значений непосредственно от устройств INDIV и через импульсные адаптеры INDIV PAD или INDIV PAD-1 от счетчиков воды, образуя общую радиосеть в зоне устойчивого приема радиосигнала. Максимальное количество сетевых узлов в одной радиосети составляет 12, максимальное количество измерительных компонентов в одной радиосети составляет 500 независимо от числа сетевых узлов в одной радиосети. Обычно радиус устойчивого приема составляет 25 м в пределах одного этажа и 19 м в пределах соседних этажей, однако может лист № 3 всего листов 6 варьироваться в зависимости от конструктивных особенностей здания. В случае попадания сигналов каких-либо измерительных компонентов в зоны приема двух или более сетевых узлов распределение этих компонентов между узлами происходит автоматически по принципу наличия более устойчивого сигнала.
Если в здании требуется более 12 сетевых узлов, организуют несколько подсетей, каждую из которых соединяют с главным сетевым узлом кабелем M-bus.
Стандартные сетевые узлы обмениваются друг с другом данными в своей зоне приема, так что каждый сетевой узел содержит текущие данные всех измерительных компонентов, охваченных данной радиосетью. В каждом сетевом узле производится архивирование ежемесячных показаний всех измерительных компонентов за последние 18 месяцев работы ИС.
Вычислительные компоненты ИС INDIV AMR:
В ИС, оборудованных главным сетевым узлом, вычислительным компонентом является компьютер с программным обеспечением Indread (ACS26) или INDIV AMR для сбора данных, связанный с главным сетевым узлом по протоколу Ethernet, GSM или RS-232 в зависимости от версии главного сетевого узла.
Для ИС небольшого размера с локальной радиосетью сетевых узлов вычислительным компонентом служит компьютер с программным обеспечением Indread (ACS26), к USB-разъему которого подключается радиомодуль компьютерный INDIV RM или INDIV RM-1.
Считывание данных производится по запросу диспетчера или в автоматическом режиме по установленному расписанию. В каждом считанном файле содержатся как текущие, так и архивные данные.
Питание устройств INDIV, импульсных адаптеров INDIV PAD, INDIV PAD-1, стандартных сетевых узлов NNB-Std, NNB-1-Std осуществляется от встроенных литиевых элементов. Питание главных сетевых узлов NNV-IP, NNV-GSM, NNV-232, NNV-1-IP, NNV-1-GSM или NNV-1-232 осуществляется от сети переменного тока 220 (+ 33/-22) В.
Комплектность системы измерительной INDIV AMR приведена в таблице 4
Таблица 4
№ п/п |
Наименование |
Количество |
1 |
Система измерительная INDIV AMR |
1 |
1.1 |
Устройства для распределения тепловой энергии электронные INDIV-3R, INDIV-3RD, INDIV-5R, INDIV-5R-1, с тепловыми адаптерами и комплектами крепежа на отопительные приборы |
В соответствии с проектом |
1.2 |
Квартирные счетчики воды | |
1.3 |
Импульсные адаптеры INDIV PAD, INDIV PAD-1 | |
1.4 |
Стандартные сетевые узлы NNB-Std, NNB-1-Std |
№ п/п |
Наименование |
Количество |
1 |
Система измерительная INDIV AMR |
1 |
1.5 |
Главные сетевые узлы с коммуникационным модулем NNV-IP, NNV-1-IP с интерфейсом Ethernet, главные cетевые узлы с коммуникационным модулем NNV-GSM, NNV-1-GSM с интерфейсом GSM, главные сетевые узлы с коммуникационным модулем NNV-232, NNV-1-232 с интерфейсом RS 232 | |
1.6 |
Адаптер для программирования с оптическим интерфейсом Ad-PAD |
1 |
1.7 |
Программаторы Ad-Ind3R, Ad-Ind5R |
1 |
1.8 |
Радиомодули компьютерные INDIV RM, INDIV RM-1 c программным обеспечением Indserv (ACT26), с соединительным кабелем и тестовым передатчиком для измерения уровня прохождения сигнала |
1 |
2 |
Паспорт |
1 |
3 |
Руководство по эксплуатации |
1 |
4 |
Программное обеспечение Indcomm (ACT21/Q) с соединительным кабелем |
1 |
5 |
Программное обеспечение Indread (ACS26) |
1 |
6 |
Программное обеспечение Indmet (ACT20) |
1 |
7 |
Программное обеспечение INDIV AMR |
1 |
8 |
Программное обеспечение Indiv Suite 5 |
1 |
Таблица 1. Устройства для распределения тепловой энергии INDIV
Характеристики |
Значения характеристик | |
Стартовая температура tz, °С |
40 - июнь, июль и август | |
30 - во все остальные месяцы года | ||
Постоянная запрограммированная |
20 | |
температура помещения, °С | ||
Предел допускаемой погрешности | ||
измерений, % | ||
5оС£АК10ое |
12 | |
10°^^15°С |
8 | |
15°^^40°С |
5 | |
40°С<Аг |
3 | |
Габаритные размеры, мм |
INDIV-3R: 40 х 76 х 25 |
INDIV-5R, INDIV-5R-1: |
INDIV-3RD: 40 x 92.5 x 28 |
40 x 102 x 30 | |
Масса, г |
INDIV-3R, INDIV-3RD: |
INDIV-5R, INDIV-5R-1: |
90 |
60 | |
Межповерочный интервал, лет |
10 | |
Срок службы, лет |
10+15 месяцев |
Таблица 2. Счетчики горячей и холодной воды
Крыльчатые счетчики с импульсным выходом по ГОСТ Р 50601-93 |
Номинальный расход, м3/ч |
Предел допускаемой основной относительной погрешности, % |
От 0,6 до 15 |
± 5 в диапазоне от qmin до qt; ± 2 в диапазоне от qt до qmax (по холодной воде); ± 3 в диапазоне от qt до qmax (по горячей воде) |
