Номер по Госреестру СИ: 50789-12
50789-12 Устройства для распределения тепловой энергии электронные
(INDIV-5, INDIV-5R, INDIV-5R-1)
Назначение средства измерений:
Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 предназначены для измерений температуры тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора и представления результата измерений нарастающим итогом в форме интеграла по времени (формула /1/), пропорционального отданной отопительным прибором тепловой энергии.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
INDIV-5, INDIV-5R, INDIV-5R-1
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| cb9b181b-2266-bb7a-09be-0e7afe606655 | 50789-12 | 2020-05-07 | — | актуальная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 07.05.2020
Срок свидетельства - 10.08.2017
Номер записи - 140312
ID в реестре СИ - 362712
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 10 лет
Наличие периодической поверки - Да
нет данных, Тайпит
Изготовитель - Фирма "Danfoss GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кол-во поверок - 53451
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 3652 дн.
№3453 от 2007.12.10 Об утверждении изменения №1 "Правил по проведению работ в Системе сертификации механических транспортных средств и прицепов"
№554 от 2012.08.09 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 35292-12, 50787-50794-12, 17679-12, 50795-50798-12)
№3396 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Электромагнитная совместимость технических средств" (ТК 030)
№2387 от 2025.11.05 ПРИКАЗ_Об утверждении типов средств измерений (15)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
50789-12 Устройства для распределения тепловой энергии электронные (INDIV-5, INDIV-5R, INDIV-5R-1) Фирма "Danfoss GmbH" (ГЕРМАНИЯ ) |
51791-12 Измерители тепловой энергии (ИНДИВИД) ООО "ИВК-САЯНЫ" (РОССИЯ г.Москва) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50789-12 10.08.2017 |
Устройства для распределения тепловой энергии электронные, INDIV-5, INDIV-5R, INDIV-5R-1 Фирма "Danfoss GmbH" (ГЕРМАНИЯ ) |
ОТ |
10 лет |
|
52779-13 28.02.2018 |
Системы измерительные, INDIV AMR Фирма "Danfoss GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГК ВОДОПРОЕКТ" (RA.RU.312191) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 53449 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГАЗПРОМ ДОБЫЧА УРЕНГОЙ" (RA.RU.310476) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Внутреннее (встроенное) программное обеспечение (ПО), устанавливается при изготовлении прибора и не может быть считано и модифицировано.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
CAL56 |
EHKV512 |
V1.0 |
ABF4 |
Двухбайтовая сумма с переполнением |
|
CAL50 |
Лист № 3 Всего листов 4 Контрольная сумма исполняемого кода доступна только производителю.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - А по МИ 3286-2010.
Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и предназначено для визуализации данных, их сохранения и обработки.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа наносится типографским способом на паспорт и титульный лист руководства по эксплуатации, а также методом офсетной печати на корпус устройства INDIV-5, INDIV-5R, INDIV-5R-1.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Сведения о методах измерений содержатся в документе «Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам для распределения тепловой энергии электронным INDIV-5, INDIV-5R, INDIV-5R-1
1 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия.»
2 Техническая документация изготовителя Danfoss GmbH, Германия.
осуществляется по методике, приведенной в разделе 9 «Поверка» документа «Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1. Руководство по эксплуатации», утвержденной ГЦИ СИ ФБУ «Ростест - Москва» 12.07.2012г.
Лист № 4 Всего листов 4 Основные средства поверки:
Камера климатическая. Диапазон температуры от 15 до 80 °С; нестабильность поддержания температуры ± 0,5 °С;
Термометр сопротивления платиновый вибропрочный эталонный ПТСВ 3-го разряда; Измеритель температуры многоканальный прецизионный МИТ 8.10,
At= ± (0,0035 + 10-5Ч) °C
Принцип действия устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 основан на измерении температуры tm тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора. Измеренная температура используется для расчета разности температур Dt =(tm - 20) °C и вычисления интеграла по времени. Прибор производит индикацию полученной безразмерной интегральной величины, на основе которой может быть произведен расчет относительной доли теплоотдачи данного отопительного прибора в коллективной системе отопления. Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 изображены на рисунке 1. Все модификации имеют идентичный внешний вид.

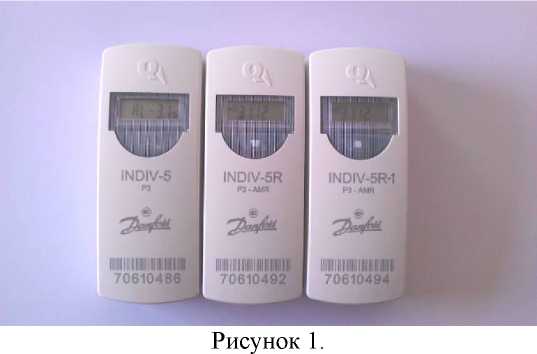

Конструкция устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 представляет собой неразборный корпус из пластмассы с прозрачным окном дисплея на передней стенке. Датчик температуры расположен либо внутри корпуса рядом с задней стенкой и соединен с теплопроводом, прижимаемым при монтаже к тепловоспринимающей металлической пластине из алюминиевого сплава, либо на крепежной шайбе выносного кабеля длиной 1,5 или 2,5 м. Тепловоспринимающая металлическая пластина снабжена отверстиями для крепления к поверхности отопительного прибора. Исполнения INDIV-5R и INDIV-5R-1 имеют встроенный радиомодуль (передатчик) для передачи зарегистрированных данных в системную радиосеть по однонаправленной радиосвязи (беспроводная шина M-Bus совместимая со стандартами EN 13757-3 и EN 13757-4). Исполнения INDIV-5R и INDIV-5R-1 отличаются по составу монтажного комплекта.
Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 включают в себя источник питания и микропроцессор с кварцевым генератором, осуществляющий измерения сопротивления датчика температуры, необходимые вычисления и управление индикацией буквенно-цифрового жидкокристаллического дисплея.
Показание устройств для распределения тепловой энергии электронных INDIV-5,
INDIV-5R, INDIV-5R-1 формируется в соответствии с алгоритмом: t2
E = j R ■ dt, t1
/1/
(t(t) - 20 Y15 „ n
, а если t < tz то R = 0.
если t > tz то R =
где tz - стартовая температура - температура, при превышении которой начинается процесс
интегрирования, °С,
R - скорость нарастания отображаемого отсчета, 1/ч
t - время в часах.
Для закрепления устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 с внутренним термометром на отопительных приборах различных конструкций предусмотрены специализированные монтажные комплекты. При монтаже корпус фиксируется на тепловоспринимающей металлической пластине специальной пломбой-защелкой, исключающей несанкционированный доступ к органам распределителя и элементам крепления. Шайба выносного термометра крепится к отопительному прибору винтом и закрывается защитной крышкой, а корпус устанавливается на стене помещения.
Дисплей устройства в режиме измерений осуществляет автоматическую смену показаний и выводит следующие величины (в скобках указана продолжительность индикации в секундах):
• текущая скорость нарастания отображаемого отсчета (2 с)
• проверка дисплея (все включено) (0,5 с)
• проверка дисплея (все выключено) (0,5 с)
• дата (2 с)
• интегральная величина на текущую дату (мигание) (5 с)
• контрольная сумма (2 с)
• проверочный коэффициент (1 с)
• сведения о наличии и типе радиоканала, применяемом алгоритме и типе датчика (встроенный или выносной).
В зависимости от вида работы на дисплее показывается также различная особая индикация, которая указывает на определённые состояния устройства, в том числе коды ошибок.
Устройства INDIV-5, INDIV-5R, INDIV-5R-1 могут использоваться со следующими типами отопительных приборов:
- Пластинчатые радиаторы;
- Трубчатые радиаторы;
- Панельные радиаторы с горизонтальным и вертикальным потоком воды;
- Радиаторы с внутренними заслонками в трубе;
- Конвекторы.
приведена в таблице 3. Таблица 3
|
Наименование |
Кол-во, шт |
Примечание |
|
Устройство для распределения тепловой энергии электронное INDIV-5 (INDIV-5R, INDIV-5R-1) |
1 |
Модификация согласно заказа |
|
Монтажный комплект |
1 |
В зависимости от модификации устройства и типа отопительного прибора |
|
Выносной датчик температуры |
1 |
Cогласно заказа |
|
Паспорт |
1 | |
|
Руководство по эксплуатации |
1 |
На партию |
INDIV-5R-1 приведены в таблице 2.
Таблица 2
|
Характеристика |
Значение характеристики |
|
Диапазон температуры отопительного прибора (температура в точке монтажа) |
от 30 до 105 °C |
|
Стартовая температура tz |
40 °С - июнь, июль и август 30 °С - во все остальные месяцы года |
|
Пределы допускаемой относительной погрешности измерений, % |
при 5 °С £ Dt <10 °C 12 % |
|
при 10 °С £ Dt <15 °C 8 % | |
|
при 15 °С £ Dt <40 °C 5 % | |
|
при 40 °С £ Dt 3 % | |
|
Масса, не более |
60 г |
|
Питание |
3-вольтовая литиевая батарея |
|
Тип дисплея |
жидкокристаллический дисплей 5 разрядов (00000...99999) |
|
Температура хранения и транспортирования |
от - 60 до + 50 °C |
|
Срок службы (типовой) |
10 лет + 15 месяцев |
