Принцип измерения основан на аналогово-цифровом преобразовании мгновенных значений входных токов и напряжений и последующем расчете параметров электрической сети.

Результаты измерений отображаются на индикаторе прибора, передаются по цифровому интерфейсу RS-485 и/или Ethernet (в зависимости от модификации), а также преобразуются в унифицированные сигналы постоянного тока или напряжения (в случае модификации с аналоговыми выходами).

Наличие цифрового интерфейса RS-485 и/или Ethernet, дискретных входов, релейных и аналоговых выходов позволяет использовать приборы в автоматизированных системах различного назначения.

Конструктивно приборы выполнены в пластмассовом корпусе щитового крепления и работоспособны при установке в любом положении.

На лицевой панели приборов расположен однострочный (PS194P, PS194Q) или трёхстрочный (PD194PQ) цифровой светодиодный индикатор (цвет индикатора красный, зеленый или желтый по выбору заказчика) и четыре кнопки управления.

На задней панели расположены вводы питания прибора, измерительные входы, а также, в зависимости от модификации прибора, выводы интерфейса RS-485, разъем интерфейса Ethernet, аналоговые выходы, дискретные входы и релейные выходы. Перечисленные входы и выходы гальванически разделены.

Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор.

Настройка прибора осуществляется через меню настройки. Вход в меню настройки защищен паролем. Возможна настройка входов тока и напряжения в соответствии с примененными на входах прибора измерительными трансформаторами. Меню также позволяет указать схему подключения прибора, сменить пароль доступа в меню, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), настроить аналоговые выходы и цифровые интерфейсы, задать режим и параметры работы релейных выходов, выполнить другие настройки.

Состояние дискретных входов и релейных выходов может запрашиваться по цифровому интерфейсу. Релейный выход может быть настроен пользователем на один из двух режимов: режим сигнализации (управление реле сигналом на соответствующем дискретном входе или включение реле по достижению верхнего или нижнего порога измеряемого параметра) или режим дистанционного управления реле по цифровому интерфейсу.

Приборы многофункциональные PD194PQ предназначены для измерения электрических параметров в трехфазных трехпроводных, трехфазных четырехпроводных и однофазных электрических сетях. Приборы многофункциональные PD194PQ изготавливаются в различных модификациях, которые отличаются размерами, составом

Лист № 2 всего листов 17 дополнительных входов и выходов, точностью измерений, списком отображаемых на индикаторе измеренных величин. Структура условного обозначения прибора многофункционального PD194PQ приведена на рисунке 1.

PD194PQ-2Q4T-nn

Код отображаемых результатов измерения:

1 - одностраничная модификация, индикация трёх измеренных величин. Позиция не заполняется в случае модификации с многостраничной индикацией.

Код погрешности измерений:

А - модификация повышенной точности: основная погрешность измерения тока и напряжения не более 0,2 %; коэффициента мощности не более 0,5 %.

Позиция не заполняется в случае модификации с основной погрешностью измерения тока и напряжения не более 0,5 %; коэффициента мощности не более 1 %.

Т - серия Т

Код входов и выходов:

R - порт RS-485 (Modbus RTU);

K - порт RS-485 (Modbus RTU), 2 или 3 аналоговых выхода;

S - порт RS-485 (Modbus RTU), 4 дискретных входа и 3 релейных выхода;

B - 2 порта RS-485 (Modbus RTU);

C - 2 порта RS-485 (Modbus RTU), 4 дискретных входа и 3 релейных выхода;

D - порт RS-485 (Modbus RTU), второй порт RS-485 (ГОСТ Р МЭК 60870-5-1012006);

L - порт RS-485 (Modbus RTU), второй порт RS-485 (ГОСТ Р МЭК 60870-5-1012006), 4 дискретных входа и 3 релейных выхода;

E - порт RS-485 (Modbus RTU), порт Ethernet (ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP);

V - порт RS-485 (Modbus RTU), порт Ethernet (ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP), 4 дискретных входа и 3 релейных выхода.

N - порт RS-485 (Modbus RTU), порт Ethernet (ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP), 2 или 3 аналоговых выхода.

Код размеров лицевой панели (ширина х высота), мм:

2 - 120x120; 9 - 96х96.

Рисунок 1 - Структура условного обозначения модификаций прибора многофункционального PD194PQ

Приборы PD194PQ изготавливаются в многостраничной или одностраничной модификации. Величины, которые многостраничная модификация отображает на индикаторе, передает по цифровому интерфейсу и преобразует на аналоговые выходы, приведены в таблице 2. Результаты измерения просматриваются на индикаторе постранично при помощи кнопок. Возможен режим автоматического пролистывания страниц с заданным интервалом.

Одностраничная модификация прибора PD194PQ отображает на индикаторе и преобразует на аналоговые выходы три величины, которые заказчик выбирает из числа перечисленных во втором столбце таблицы 2 (величины указываются при заказе). По цифровому интерфейсу передаются величины, приведенные в таблице 2.

Приборы цифровые электроизмерительные PS194P (далее - ваттметры) и PS194Q (далее - варметры) предназначены для измерения соответственно активной и реактивной

мощности в трехфазных трехпроводных, трехфазных четырехпроводных и однофазных электрических сетях. Дополнительно приборы измеряют токи, напряжения и частоту.

Ваттметры PS194P и варметры PS194Q изготавливаются в различных модификациях, которые отличаются размерами, составом дополнительных входов и выходов. Структура условного обозначения приборов приведена на рисунке 2.

PS194D-nniD

Т - серия Т.

В ином случае позиция не заполняется

Код входов и выходов:

X - базовая модель, нет дополнительных входов и выходов;

K - дополнительно один порт RS-485 и один аналоговый выход;

S - дополнительно один порт RS-485, четыре дискретных входа, два релейных выхода.

Код размеров лицевой панели (ширина х высота), мм:

1 - 158x78; 2 - 120x120; 3 - 83х83;

5 - 96х48; 9 - 96х96; A - 74х74

Код измеряемой величины:

P - активная мощность;

Q - реактивная мощность.

Рис. 2 - Структура условного обозначения модификаций ваттметра PS194P и варметра PS194Q

Величины, которые измеряют ваттметры PS194P и варметры PS194Q, приведены в таблицах 3 и 4. Измеряемые величины просматривают на однострочном индикаторе последовательно при помощи кнопок управления. На единственный аналоговый выход модификации К ваттметра PS194P (варметра PS194Q) преобразуется суммарная активная (реактивная) мощность, измеренная в цепи.

Конструкция приборов цифровых электроизмерительных PD194PQ, PS194P, PS194Q выполнена таким образом, что доступ к внутренним частям возможен только при нарушении этикетки, наклеенной на боковую поверхность корпуса и переднюю рамку прибора.

Приборы цифровые электроизмерительные PD194PQ, PS194P, PS194Q производятся под торговой маркой КС^®, свидетельство на товарный знак № 421989.

Общий вид приборов показан на рисунке 3.

Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм или размещения наклеек приведена на рисунке 4.

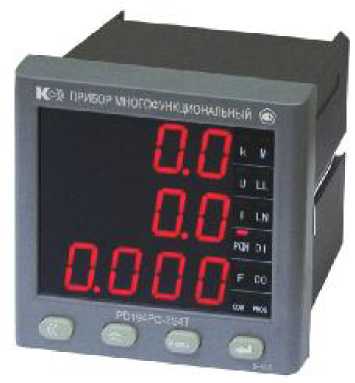

Прибор многофункциональный

PD194PQ-2S4T

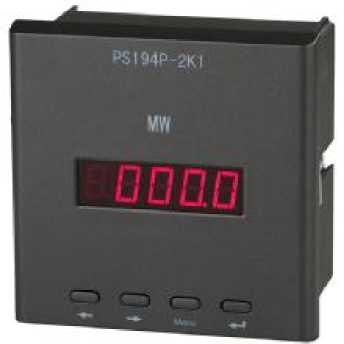

Ваттметр PS194P-2K1

Рисунок 3 - Фотографии общего вида приборов цифровых электроизмерительных

2

3

Обозначения:

• 1 - место нанесения оттиска поверительного клейма;

• 2 - место нанесения защитной наклейки от несанкционированного доступа;

• 3 - место нанесения товарного знака КС^®;

• 4 - место нанесения знака утверждения типа.

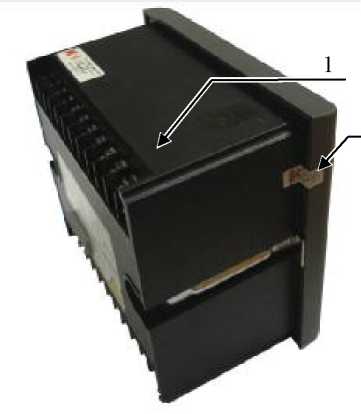

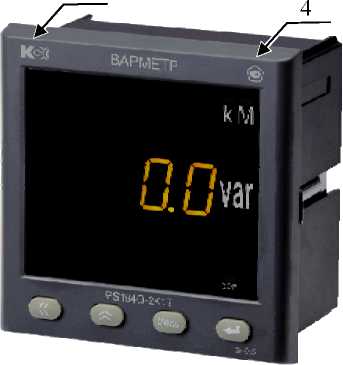

Рисунок 4 - Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм или размещения наклеек

Таблица 19 - Комплект поставки приборов цифровых электроизмерительных PD194PQ, PS194P, PS194Q.

Список величин, которые приборы измеряют, передают по цифровому интерфейсу и преобразуют на аналоговые выходы, представлен в таблицах 2, 3 и 4 («+» - да, «-» - нет).

Таблица 2 - Многостраничные модификации PD194PQ (PD194PQ-2D4T, PD194PQ-2D4T-A). Измеряемые и преобразуемые величины

Примечания:

• ⁽¹⁾ Модификации с основной погрешностью измерения токов и напряжений не более 0,5% (многостраничная PD194PQ-2D4T или одностраничная PD194PQ-2D4T-1) допускает подключение как по 3-проводной, так и по 4-проводной схеме. Для модификаций с основной погрешностью измерения токов и напряжений не более 0,2% (многостраничная PD194PQ-2D4T-A или одностраничная PD194PQ-2D4T-A1) схема подключения фиксирована (выбирается при заказе).

• ⁽²⁾ Аналоговыми выходами снабжены модификации К и N прибора - см. рис. 1.

• ⁽³⁾ Под средним действующим значением фазного тока (междуфазного или фазного напряжения) следует понимать среднеарифметическое значение суммы действующих значений фазных токов (междуфазных или фазных напряжений).

Таблица 3 - Ваттметры и варметры серии Т - PS194P-□□1Т и PS194Q-DD1T Измеряемые величины ⁽¹⁾

Примечания:

• ⁽¹⁾ Модификация К (см. рис. 2) снабжена также аналоговым выходом для преобразования активной мощности P (PS194P) или реактивной мощности Q (PS194Q).

• ⁽²⁾ Под средним действующим значением фазного тока (линейного или фазного напряжения) следует понимать среднеарифметическое значение суммы действующих значений фазных токов (линейных или фазных напряжений).

• ⁽³⁾ Величина P (Q) в зависимости от схемы подключения прибора - активная (реактивная) мощность однофазной цепи или суммарная активная (реактивная) мощность трехфазной цепи.

  Таблица 4 - Ваттметры PS194P-DD1 и варметры	PS194Q-	□ □1. Измеряемые величины (1)
  Параметр	Обозначение	3-фазн. 3-пров. схема подключения		1-фазная схема подключения
  		Отображение на индикаторе (2)	Передача по цифровому интерфейсу	Отображение на индикаторе (2)	Передача по цифровому интерфейсу
  Действующее значение линейного напряжения	UAB исВ	+ +	+ +	-	-
  Действующее значение напряжения	U	-	-	+	+
  Действующее значение силы тока по фазе	Ia Ic	+ +	+ +	-	-
  Действующее значение силы тока	i	-	-	+	+
  Активная мощность (3) (для PS194P)	P	+	+	+	+
  Реактивная мощность (3) (для PS194Q)	Q	+	+	+	+
  Частота сети	F	+	+	+	+

Примечания::

• ⁽¹⁾ Модификация К (см. рис. 2) снабжена также аналоговым выходом для преобразования активной мощности P (PS194P) или реактивной мощности Q (PS194Q).

• ⁽²⁾ На индикаторе отображаются величины токов и напряжений на входах прибора, без учета коэффициентов трансформации.

• ⁽³⁾ Величина P (Q) в зависимости от схемы подключения прибора - активная (реактивная) мощность однофазной цепи или суммарная активная (реактивная) мощность трехфазной цепи.

Основные технические характеристики приборов представлены в таблице 5.

Таблица 5 - Основные технические характеристики приборов многофункциональных PD194PQ, ваттметров PS194P, варметров PS194Q.

Примечания:

⁽¹⁾ Выбирается при заказе.

⁽²⁾ Исполнение с номинальным фазным напряжением 380 В не имеет 3-проводной схемы

подключения.

⁽³⁾ По заказу производится прибор серии Т c периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды. В этом случае частота тока и напряжения на входе прибора должна быть в диапазоне от 48 до 52 Гц.

• ⁽⁴⁾ Опции меню. По заказу производится прибор с опциями 0,1; 0,2 и 0,5 секунды.

• ⁽⁵⁾ В зависимости от модификации - см. рис. 1.

• ⁽⁶⁾ По заказу может быть установлен порт со скоростью передачи до 38400 бит/с.

Таблица 6 - Допустимые кратковременные перегрузки на измерительных входах тока приборов серии Т - приборов многофункциональных PD194PQ, ваттметров PS194P, варметров PS194Q

Примечание:

⁽¹⁾ Кратность тока относительно номинального значения. Например, кратность 10 означает ток

перегрузки 104_н.

Далее в таблицах погрешностей символом ф обозначен сдвиг фазы напряжения относительно фазы тока. Для активной мощности номинальный сдвиг фазы равен 0° (cos((p) = 1), для реактивной мощности - равен 90° (ып(ф) = 1).

Далее в таблицах погрешностей используются номинальные значения на входе прибора: напряжение и_н, ток 1_н, активная мощность Р_н, реактивная мощность Q,,. Их величина определяется согласно таблице 7 (указана в столбцах "Значение") в зависимости от схемы подключения прибора. Значения номинального тока 1_н, номинального линейного напряжения и_нл и/или номинального фазного напряжения и_нф указаны на приборе.

Таблица 7 - Номинальные значения для приборов многофункциональных PD194PQ, ваттметров PS194P, варметров PS194Q.

В таблицах 8 и 9 представлены пределы допускаемых основных погрешностей измерения приборов и нормальные области измерений, в которых эти погрешности обеспечиваются.

Таблица 8 - Основные погрешности измерения приборов многофункциональных PD194PQ

Примечания:

• ⁽¹⁾ Частота входного тока и напряжения равна 45...55 Гц, кроме приборов c периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды, для которых частота входного тока и напряжения равна 48.52 Гц. Напряжение питания - по таблице 5. Значения 1_н и и_н приведены в таблице 7.

• ⁽²⁾ Для модификаций PD194PQ-2□4T-A(А1).

Таблица 9 - Основные погрешности измерения ваттметров PS194P и варметров PS194Q

Примечания:

• ⁽¹⁾ Частота входного тока и напряжения равна 45.55 Гц, кроме приборов серии Т c периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды, для которых частота входного тока и напряжения равна 48.52 Гц. Напряжение питания - по таблице 5. Значения 1_н и и_н приведены в таблице 7.

• ⁽²⁾ Для ваттметров и варметров серии Т - PS194P(Q)-DD1T.

Дополнительные погрешности измерения приборов представлены в таблицах 10 и 11.

Таблица 10 - Дополнительные погрешности измерения приборов многофункциональных PD194PQ

Примечания:

⁽¹⁾ Для частоты заданы пределы дополнительной абсолютной погрешности. В остальных слу-

чаях - пределы дополнительной приведенной погрешности.

• ⁽²⁾ Для модификаций PD194PQ-2D4T-A(A1).

• ⁽³⁾ cos^) = ± (0...1...0). В случае измерения активных и полных мощностей за исключением точки ф = 0°, относящейся к нормальной области измерений (таблица 8). В случае измерения реактивных мощностей за исключением точки ф = 90°, относящейся к нормальной области измерений (таблица 8).

Таблица 11 - Дополнительные погрешности измерения ваттметров PS194P и варметров PS194Q

Примечания:

⁽¹⁾ Для частоты заданы пределы дополнительной абсолютной погрешности. В остальных случаях - пределы дополнительной приведенной погрешности.

• ⁽²⁾ Для ваттметров и варметров серии Т - PS194P(Q)-DD1T.

• ⁽³⁾ cos^) = ± (0...1...0). В случае измерения активных мощностей за исключением точки ф = 0°, относящейся к нормальной области измерений (таблица 9). В случае измерения реактивных мощностей за исключением точки ф = 90°, относящейся к нормальной области измерений (таблица 9).

Погрешности аналогового преобразования

При определении приведенной погрешности аналогового преобразования за нормирующее значение принимается величина 5 мА для аналогового выхода типа 0-5 мА, ± 5 мА; величина 20 мА - для аналогового выхода типа 4-20 мА, 4-12-20 мА, 0-20 мА; величина 5 В - для аналогового выхода типа 0-5 В, 1-5 В; величина 10 В - для аналогового выхода типа 0-10 В.

В таблицах 12 и 13 представлены допускаемые пределы основных погрешностей аналогового преобразования приборов и нормальные диапазоны параметров, в которых эти погрешности обеспечиваются.

Таблица 12 - Основные погрешности аналогового преобразования приборов многофункциональных PD194PQ

Примечания:

• ⁽¹⁾ Частота входного тока и напряжения равна 45.. .55 Гц, кроме приборов c периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды, для которых частота входного тока и напряжения равна 48.52 Гц. Напряжение питания - по таблице 5. Значения 1_н, и_н, Р_н, Q_н приведены в таблице 7.

• ⁽²⁾ cos^) = ± (0,1...1...0,1) для аналоговых выходов типа 4-20 мА, 0-20 мА, 0-5 мА, 0-5 В, 1-5 В или 0-10 В; cos^) = ± (0,5...1...0,5) для аналоговых выходов типа 4-12-20 мА, ±5 мА.

  Преобразуемая величина	Нормальная область преобразования (1)		Пределы допускаемой основной приведенной погрешности преобразования
  Суммарная активная мощность (для ваттметров)	0,015Рн £ P £ 1,2Рн	ф = 0°	± 0,5 %
  Суммарная реактивная мощность (для варметров)	0,015QH £ Q £ 1,2QH	ф = 90°

Примечания:

⁽¹⁾ Частота входного тока и напряжения равна 45.. .55 Гц, кроме приборов серии Т c периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды, для которых частота входного тока и напряжения равна 48.52 Гц. Напряжение питания - по таблице 5. Значения Р_н и Q_н приведены в таблице 7.

Дополнительные погрешности аналогового преобразования приборов представлены в таблицах 14 и 15.

Таблица 14 - Дополнительные погрешности аналогового преобразования приборов многофункциональных PD194PQ

Примечания:

⁽¹⁾ В случае преобразования активной мощности за исключением точки ф = 0°, относящейся к нормальной области преобразования (таблица 12). В случае преобразования реактивной мощности за исключением точки   ф = 90°, относящейся к нормальной области

преобразования (таблица 12).

Примечания:

⁽¹⁾ В случае преобразования активной мощности за исключением точки ф = 0°, относящейся к нормальной области преобразования (таблица 13). В случае преобразования реактивной мощности за исключением точки   ф = 90°, относящейся к нормальной области

преобразования (таблица 13).

Габаритные размеры и масса приборов представлены в таблицах 16 и 17. Таблица 16 - Габаритные размеры и масса приборов многофункциональных PD194PQ

Примечания:

• ⁽¹⁾ □ - K, S, B, C, D, L, E, V или N.

• ⁽²⁾ □ - K, S, B, C, D, L, V или N.

Примечания:

⁽¹⁾ Кроме приборов с аналоговым выходом типа ± 5 мА, габаритная длина которых 113 мм.

Таблица 18 - Соответствие приборов цифровых электроизмерительных PD194PQ, PS194P, PS194Q требованиям нормативных документов

Примечание:

⁽¹⁾ Для приборов серии Т.
