Номер по Госреестру СИ: 52650-13
52650-13 Датчики ориентации буя
(4164)
Назначение средства измерений:
Датчики ориентации буя 4164 (далее - датчики 4164) предназначены для измерения углового положения якорных буев типа AADI относительно магнитного меридиана при их ориентации по направлению воздушного потока.
Внешний вид.
Датчики ориентации буя
Рисунок № 1
Внешний вид.
Датчики ориентации буя
Рисунок № 2
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в формуляре «Датчики ориентации буя 4164».Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам ориентации буя 41641. ГОСТ 8.016-81 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
2. Техническая документация фирмы «AANDERAA», Норвегия.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений- осуществление деятельности в области гидрометеорологии.
Поверка
Поверкаосуществляется по методике поверки МП 2551-0094-2012 «Датчики ориентации буя 4164», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.09.2012 г.
Перечень эталонов, применяемых при поверке:
-Головка делительная оптическая ОДГЭ-20, диапазон от 0 градусов до 360^n градусов, n=1, 2, 3, пг ±20".
Изготовитель
Фирма «AANDERAA», Норвегия.Адрес: Nesttunbrekka 97, P.O. BOX 34 Slatthaug, N-5851 Bergen. Tel. +4755604800, fax +4755604801.
Принцип работы датчиков 4164 основан на измерении магнитного поля Земли и его склонения.
Датчики 4164 состоят из алюминиевого корпуса, компаса 3777, регулировочного винта и уплотнительного кольца.
Конструктивно датчики 4164 выполнены в едином герметичном корпусе в виде цилиндра, который размещается внутри буя. Внешний вид датчиков 4164 представлен на рис.1.
Твердотельный компас 3777, установленный в датчиках 4164, является сенсорным элементом без движущихся частей и предназначен для измерений магнитного поля Земли и его склонения. Измеренные значения преобразуются в направление воздушного потока по алгоритмам фирмы AANDERAA системами буя.
Датчики 4164 работают круглосуточно, имеют на выходе цифровой сигнал формата AADI SR10.

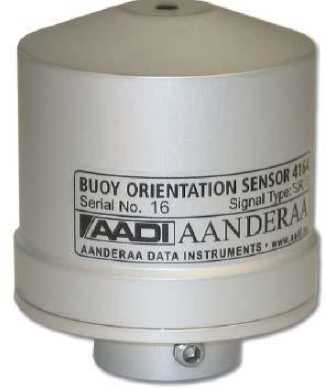

Рис. 1 Внешний вид датчиков 4164
SUOY ORIENTATiON^i^ SerialNo. 16 '
Faadlaand^;
'^AHoeraa data

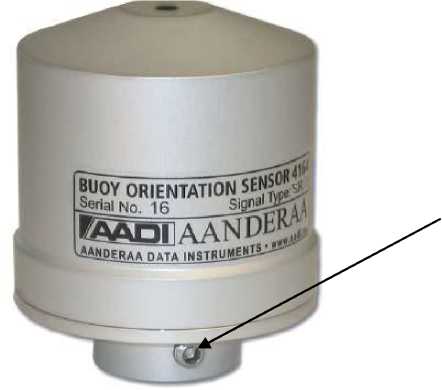

Рисунок 2. Схема пломбирования датчиков 4164.
Пломбы - 1.
Таблица 1
Наименование характеристики |
Значения характеристики | ||
Диапазон измерений углового положения буев, градус |
от 0 до 360 | ||
Пределы допускаемой абсолютной погрешности измерений углового положения буев, градус |
±4 | ||
Напряжение питания от источника постоянного тока, В |
от 7 до 14 | ||
Потребляемый ток, мА |
3,5 | ||
Максимальная потребляемая мощность, Вт |
50 | ||
Средняя наработка на отказ, ч |
10000 | ||
Срок службы, лет |
10 | ||
Габаритные размеры, масса |
высота, мм |
диаметр, мм |
масса, кг |
Датчики 4164 |
94 |
80 |
0,35 |
Условия эксплуатации: | |||
-температура воздуха, oC; |
от минус 5 до 40 | ||
-относительная влажность воздуха, %; |
0 - 100 | ||
-атмосферное давление, гПа |
600 - 1100 |
