Номер по Госреестру СИ: 49675-12
49675-12 Датчики электропроводности воды
(3919, 4119, 4120, 4019)
Назначение средства измерений:
Датчики электропроводности воды модификаций 3919, 4119, 4120, 4019 предназначены для автоматического непрерывного измерения удельной электрической проводимости (УЭП) и температуры морской воды с целью последующего вычисления плотности, солености и скорости звука в морской воде косвенным методом, с отображением результатов на дисплее ПК.
Внешний вид.
Датчики электропроводности воды
Рисунок № 1
Программное обеспечение
Датчик электропроводности воды модификаций 3919, 4119, 4120, 4019 имеют встроенное программное обеспечение (программа “MNMB 01”, записанная в ППЗУ микроконтроллера прибора) и автономное программное обеспечение (программа 4040, установленная на ПК под управлением операционной системы MS Windows).
Встроенное программное обеспечение разработано изготовителем прибора для решения задач измерения УЭП морской воды и температуры воды.
Оно управляет работой микропроцессора, обеспечивающего функционирование всего датчика и выполнение функций сбора, хранения датчиком результатов измерений концентрации УЭП и температуры, а также их подготовки к считыванию ПК. Программное обеспечение идентифицируется путем вывода на дисплей ПК версии по запросу пользователя через меню автономной программы.
Автономное программное обеспечение используется для решения следующих задач:
- просмотра результатов измерений в реальном времени на дисплее ноутбука;
- сохранения в базе данных результатов измерений;
- установки значений градуировочных коэффициентов;
- вывода номера версии встроенного программного обеспечения.
Идентификационные данные программного обеспечения приведены в таблице 2.
Автономное ПО полностью метрологически значимо.
Таблица 2
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Наименование встроенного ПО: “MNMB 01” |
MainUnit.hex |
1.6 |
48C2E898 |
CRC 32 |
Наименование автономного ПО: “4040” |
Conductivity Setup Pro-gram.exe |
1.00 |
2528ECEB |
CRC 32 |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист паспорта и на корпус датчика методом сеткографии.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика изложена в «Датчик электропроводности воды модификаций 3919, 4119, 4120, 4019. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к Датчикам электропроводности воды модификаций 3919, 4119, 4120, 4019:
-
1. ГОСТ 8.457-2000 Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.
-
2. Техническая документация фирмы “AANDERAA”, Норвегия.
Лист № 4
Всего листов 4 Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
при осуществлении деятельности в области охраны окружающей среды и в гидрометеорологии.
Поверка
Поверкаосуществляется по документу МП-242-1234-2011 «Датчики электропроводности воды модификаций 3919, 4119, 4120, 4019. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15.10.2011 г.
Основные средства поверки:
Эталонные водные растворы 2-го разряда по ГОСТ 8.457-2000, номинальные значения УЭП 2,5; 5,0; 7,2 См/м.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр., 19, Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия датчиков электропроводности воды основан на бесконтактном индуктивном методе измерения удельной электрической проводимости (УЭП) морской воды. В основу преобразователя температуры морской воды положен платиновый термометр сопротивления. Данные о температуре используются для термокомпенсации результатов измерений УЭП. Электрический сигнал с преобразователей УЭП и температуры после преобразования в цифровой код поступает через интерфейс RS-232 в ПК.
Конструктивно датчики выполнены как полностью автономные сенсоры и могут эксплуатироваться как самостоятельно с выходом RS232, так и совместно в едином конструктиве с гидрофизическими и гидрологическими зондами, профилометрами и регистраторами течений с подключением к ноутбуку.

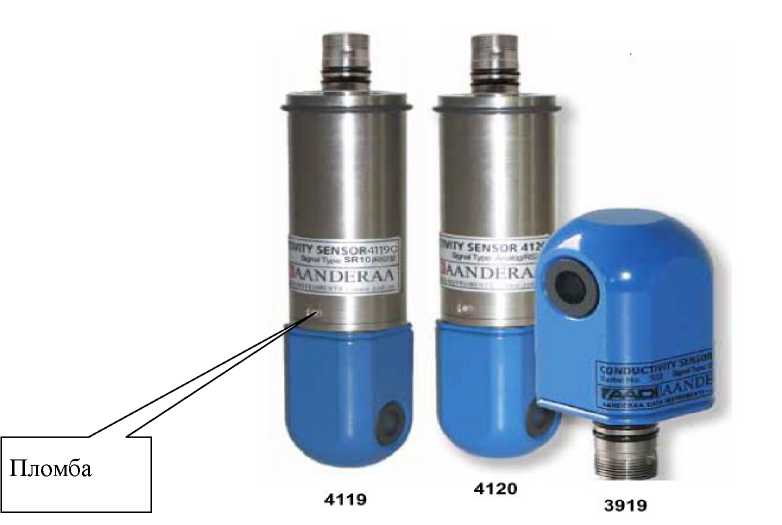

Общий вид датчиков приведен на рис.1.
SEN . JH4119J
SR’O^UHe
Пломба
4120
4119
3919
Рис.1. Общий вид датчиков.
Модификации датчиков различаются исполнением корпуса (см. табл. 1).
Лист № 2
Всего листов 4
Таблица 1
Характеристики |
Модификации | |||
3919 |
4119 |
4120 |
4019 | |
Материал корпуса |
титан |
титан |
титан |
Эпоксидный компаунд в титановом корпусе |
-
- датчик соответствующей модификации - 1 экз.;
-
- ноутбук (поставляется по специальному заказу)- 1 экз.;
-
- программное обеспечение 4040 - 1 экз.;
-
- паспорт - 1 экз.;
-
- методика поверки МП-242-1234-2011 - 1 экз.
-
1) Диапазон измерений удельной электрической проводимости (УЭП): от 2,000 до 7,500 См/м;
-
2) Пределы допускаемой абсолютной погрешности по каналу УЭП: ± 0,003 См/м;
-
3) Диапазон измерений температуры: от минус 5 до 40 оС;
Лист № 3 Всего листов 4
-
4) Пределы допускаемой абсолютной погрешности по каналу температуры: ± 0,1 оС ;
-
5) Напряжения питания постоянного тока - от минус 6 до плюс 14 В и от плюс 5 до плюс 14 В.
-
6) Габаритные размеры и масса датчика приведены в таблице 3.
Таблица 3
Характеристики |
Значение характеристики для модификации | |||
3919 |
4119 |
4120 |
4019 | |
Габаритные размеры, мм | ||||
длина |
36 |
36 | ||
ширина |
39 |
0 44 |
0 44 |
39 |
высота |
86 |
172 |
172 |
86 |
Масса, кг |
0,24 |
0,56 |
0,56 |
0,24 |
-
7) Средний срок службы: 5 лет.
-
8) Средняя наработка на отказ: 10000 ч.
-
9) Условия эксплуатации:
-
- диапазон температуры анализируемой воды: от 0 до 36 °C;
-
- диапазон атмосферного давления: 84 - 106 кПа.
