Номер по Госреестру СИ: 52628-13
52628-13 Комплекты светофильтров
(TEXA 7494202)
Назначение средства измерений:
Комплекты светофильтров TEXA 7494202 (далее комплект) предназначены для использования в качестве мер спектрального коэффициента при поверке и калибровке дымо-меров OPABOX Autopower, изготавливаемых «TEXA S.p.A.», Италия.

Внешний вид.
Комплекты светофильтров
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на крышку футляра путем наклеивания бирки, выполненной фотохимическим способом, и на титульные листы эксплуатационных документов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в документе «Комплект светофильтров ТЕХА 7494202. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплектам светофильтров ТЕХА 7494202-
1. ГОСТ 8.557-2007 «ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2 - 50,0 мкм, диффузного и зеркального отражения в диапазоне длин волн 0,2 - 20,0 мкм».
-
2. Руководство по эксплуатации «Комплект светофильтров ТЕХА 7494202. Руководство по эксплуатации».
-
3. 436-091-2012 МП «Комплект светофильтров ТЕХА 7494202. Методика поверки».
Поверка
Поверкаосуществляется в соответствии с документом 436-091-2012 МП «Комплект светофильтров TEXA 7494202. Методика поверки», утвержденным ГЦИ СИ ФБУ «Тест-С.-Петербург» 12.12.2012 года.
Перечень эталонов, применяемых при поверке:
- вторичный эталон единиц спектрального коэффициента направленного пропускания по ГОСТ 8.557-2007, ПГ ±0,15 %.
Заявитель
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125319, г. Москва, Ленинградский пр., д. 64.
Тел./факс: (499)155-9154.
E-mail: autoprogres-m@mail.ru.
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург» зарегистрирован в Государственном реестре под № 30022-10.190103, г. Санкт-Петербург, ул. Курляндская, д. 1.
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04.
E-mail: letter@rustest. spb.ru
Принцип действия основан на ослаблении светового потока при прохождении через поглощающий стеклянный светофильтр. Комплект светофильтров состоит из трех нейтральных светофильтров с различными спектральными коэффициентами направленного пропускания. Каждый светофильтр представляет собой плоскопараллельную пластину, зафиксированную в пластмассовой оправе. Светофильтры упакованы в пластмассовый футляр.
Общий вид комплекта приведен на рисунке 1.

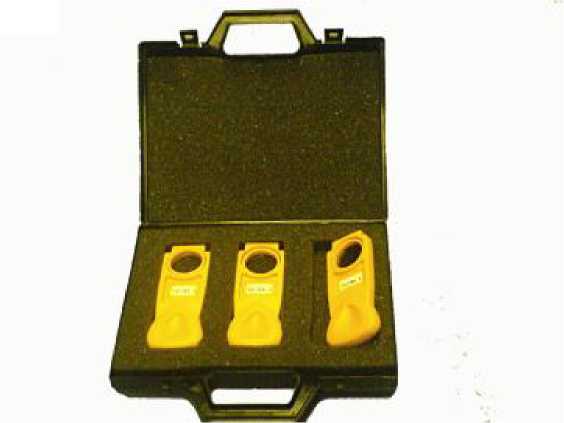

Рисунок 1 - Внешний вид комплекта светофильтров TEXA 7494202
Наименование характеристик |
Значение характеристики |
Номинальные значения спектрального коэффициента направленного пропускания на длине волны 565 нм, %: - светофильтр 1 |
83,6 - 80,2 |
- светофильтр 2 |
73,6 - 70,2 |
- светофильтр 3 |
62,2 - 59,2 |
Пределы допускаемой абсолютной погрешности измерения спектрального коэффициента направленного пропускания, % |
±0,3 |
Световой диаметр, мм, не менее |
19 |
Габаритные размеры (ДхШхВ), мм, не более: - светофильтров |
11,0X34,0X82,4 |
- футляра |
165X150X40 |
Масса, г, не более: - светофильтров |
20 |
- светофильтров в футляре |
150 |
Наименование характеристик |
Значение характеристики |
Условия эксплуатации: | |
- температура окружающей среды, °С |
20±5 |
- относительная влажность, % |
60±15 |
