Номер по Госреестру СИ: 51456-12
51456-12 Газоанализаторы
(GASBOX Autopower)

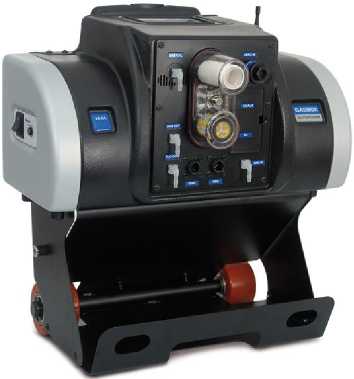

Внешний вид.
Газоанализаторы
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 25.09.2022
Номер записи - 141072
ID в реестре СИ - 363472
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
GAZBOX Autopower мод.G00861 , GASBOX Autopower, Gasbox,
Производитель
Изготовитель - Фирма "Texa S.p.A."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 5
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2018 от 2017.09.25 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Газоанализаторы (GASBOX Autopower)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Texa S.p.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32947-06 01.11.2011 |
Газоанализаторы, Gas Box Фирма "Texa S.p.A." (ИТАЛИЯ ) |
1 год | |
|
33349-06 01.01.2012 |
Дымомеры, D.S.M., OPABOX AUTOPOWER Фирма "Texa S.p.A." (ИТАЛИЯ ) |
1 год | |
|
51319-12 21.09.2017 |
Дымомеры, OPABOX Autopower Фирма "Texa S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
51456-12 25.09.2022 |
Газоанализаторы, GASBOX Autopower Фирма "Texa S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
52628-13 01.02.2018 |
Комплекты светофильтров, TEXA 7494202 Фирма "Texa S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.
Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).
Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).
Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.
Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.
Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Газоанализаторы (GASBOX Autopower)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ИП МАТВЕЕВА НАТАЛЬЯ ВЛАДИМИРОВНА (RA.RU.312849) | 2 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "РЦБДД" (РОСС RU.0001.310344) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Филиал "Юго-Западный" АНО "Межрегиональный испытательный центр" (1245) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АНО "МИЦ" (1245) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| АО "НПО "СПЛАВ" ИМ. А.Н. ГАНИЧЕВА" (РОСС RU.0001.310440) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Газоанализаторы (GASBOX Autopower)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1667 | 2072 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 2072 |
|
ФБУ Костромской ЦСМ Костромская область |
1364 | 2072 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1253 | 2072 |
|
ФБУ Магаданский ЦСМ Магаданская область |
3055 | 2072 |
Программное обеспечение
Встроенное программное обеспечение «GASBOX» (далее - ПО) предназначено для взаимодействия узлов газоанализаторов GASBOX Autopower, обработки и вывода измеренных данных, а также управления режимами измерений. Программное обеспечение также обеспечивает автоматическую компенсацию изменения атмосферного давления.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
GASBOX |
GASBOX Firmware |
8.03 |
0x74FE |
CRC16 |
Программное обеспечение защищено от несанкционированного доступа и соответству-
ет уровню защиты «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Газоанализаторы GASBOX Autopower. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам GASBOX Autopower
-
1. ГОСТ Р 52033-2003 «Автомобили с бензиновыми двигателями. Выбросы загрязняющих веществ с отработавшими газами. Нормы и методы контроля при оценке технического состояния»;
-
2. Технический регламент «О безопасности колесных транспортных средств», утвержден постановлением Правительства Российской Федерации от 10 сентября 2009 г. № 720;
-
3. Приказ Министерства промышленности и торговли Российской Федерации от 06 декабря 2011 г. №1677 («Об утверждении основных технических характеристик средств технического диагностирования и их перечня»);
-
4. Техническая документация «TEXA S.p.A.», Италия.
Изготовитель
«TEXA S.p.A.», ИталияVia 1 Maggio 9, 31050 Monastier di Treviso, Italy
Tel. +39 0422 791311, Fax +39 0422 791300
E-mail: info@texa.it
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н. Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Принцип действия газоанализаторов GASBOX Autopower основан на избирательном поглощении инфракрасного излучения молекулами, имеющими ковалентную связь: СО, СО2, углеводородами. Компоненты анализируемой смеси поглощают инфракрасное излучение на характерных для каждого вещества длинах волн. При прохождении анализируемой смеси, помощью датчика, чувствительного к инфракрасному излучению с определенной длиной волны, определяется степень поглощения инфракрасного излучения молекулами того ли иного компонента, в результате чего устанавливается его концентрация.
Определение концентрации кислорода осуществляется с помощью электрохимического датчика, вырабатывающего электрический сигнал, который пропорционален концентрации кислорода в анализируемой смеси. В электрохимическом датчике кислорода содержатся измерительный и сравнительный электроды, находящиеся в электролите и отделенные от анализируемой смеси полимерной мембраной. На измерительном электроде кислород, проникший через мембрану, электрохимически восстанавливается, и во внешней цепи возникает электрический ток, сила которого пропорциональна парциальному давлению кислорода в газе над мембраной.
Проба газа отбирается из выхлопной трубы автомобиля при помощи пробоотборного зонда, проходит последовательно через фильтр грубой очистки, очищающий от механических примесей, фильтр-влагоотделитель, фильтр тонкой очистки и поступает в измерительную камеру, где происходит её анализ.
Конструктивно газоанализаторы GASBOX Autopower представляют собой переносной блок, на передней панели которого расположены входы и выходы отработавших и калибровочных газов, водяной фильтр, фильтры тонкой и грубой очистки, а также индикатор состояния. На боковых панелях расположены разъёмы для подключения к источнику электропитания и персональному компьютеру. Также газоанализаторы GASBOX Autopower комплектуются специальной тележкой, приспособленной для установки внешней аккумуляторной батареи.
По метрологическим характеристикам газоанализаторы GASBOX Autopower соответствуют "0" классу точности по ГОСТ Р 52033-2003.
Для предотвращения несанкционированного доступа к внутренним частям газоанализаторы GASBOX Autopower производится нанесение пломбирующей наклейки на стык боковых панелей.
Фотография общего вида газоанализаторов GASBOX Autopower:
|
Наименование |
Количество, ед. |
|
Г азоанализатор |
1 |
|
Пробоотборный зонд |
1 |
|
Тележка |
1 |
|
Компакт-диск с программным обеспечением |
1 |
|
Кислородный датчик |
1 |
|
Руководство по эксплуатации на русском языке |
1 |
|
Методика поверки |
1 |
Лист № 3 Всего листов 3
|
Определяемые компоненты |
Диапазоны измерений |
Пределы допускаемой погрешности | |
|
абсолютной |
относительной, % | ||
|
СО |
(0 - 0,6) % (св. 0,6 - 10) % |
±0,03% |
±5 |
|
СО2 |
(0 - 10) % (св. 10 - 20) % |
±0,5% |
±5 |
|
СН в пересчете на гексан (С6Н14) |
(0 - 200) млн-1 (св. 200 - 10000) млн-1 |
±10 млн-1 |
±5 |
|
О2 |
(0 - 2) % (св. 2 - 22) % |
±0,1% |
±5 |
|
Наименование характеристик |
Значение характеристики |
|
Время выхода на режим, с, не более: |
100 |
|
Напряжение питания переменного тока от электросети, В: |
220 ±10% |
|
Напряжение питания постоянного тока от автономного источника, В: |
12 |
|
Рабочий диапазон температур, °С: |
5-40 |
|
Относительная влажность, %: |
0 - 95 |
|
Атмосферное давление, ГПа: |
850 - 1060 |
|
Габаритные размеры, мм, (Д х Ш х В), не более: |
200х470х250 |
|
Масса без батареи, кг, не более: |
6,58 |
