Номер по Госреестру СИ: 52438-13
52438-13 Системы капиллярного электрофореза
(PrinCE мод. 250, 560, C760, C770)
Назначение средства измерений:
Системы капиллярного электрофореза "PrinCE" модели 250, 560, C760, C770 (далее - системы) предназначены для измерений содержания микропримесей в воде, напитках и других веществах, выявления близких по строению веществ (белков, пептидов, аминокислот, красителей, ионов металлов, анионов), контроля качества продукции, технологического контроля и идентификации пищевых продуктов.
Внешний вид.
Системы капиллярного электрофореза
Рисунок № 1
Внешний вид.
Системы капиллярного электрофореза
Рисунок № 2
Внешний вид.
Системы капиллярного электрофореза
Рисунок № 3
Программное обеспечение
Для работы с системами капиллярного электрофореза "PrinCE" модели 250, 560, C760, C770 используют следующие программы:
DAx - используют для управления и обработки результатов анализа с системами капиллярного электрофореза "PrinCE" модели 250, 560;
Dax 3D - используют для управления и обработки результатов анализа с системами капиллярного электрофореза "PrinCE" модели C750, C770;
WinPrinCE - используют для управления системами капиллярного электрофореза "PrinCE" модели 250, 560.
UniChrom - используют для обработки результатов анализа с системами капиллярного электрофореза "PrinCE" модели 250, 560, C760, C770 с кондуктометрическим детектором или УФ детектором.
Программное обеспечение DAx, Dax 3D, WinPrinCE дает возможность задавать и контролировать режимные параметры: температуру капилляра, длины волн. С помощью программного обеспечения задают программу проведения анализа. Все выполняемые системой капиллярного электрофореза "PrinCE" операции, в том числе и ошибки, постоянно записываются в протокольный журнал.
Вариант программно-аппаратного обеспечения указывается в специальном изображении, выводимом на экран. Для проверки правильности работы прибора действует встроенная программа самоконтроля, запускаемая при включении системы капиллярного электрофореза "PrinCE". При удовлетворительных результатах на экран выводится сообщение о готовности. Обнаружение возможных ошибок сопровождается подсказывающей информацией о причинах и мерах по устранению. Все выполняемые действия (включая все дополнительные сообщения) записываются в электронный протокольный журнал с указанием даты и времени.
Идентификационные данные программного обеспечения
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспече ния |
Номер версии (идентификационный номер) программного обес печения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
DAx |
DAx |
DAx |
Доступ к контрольной сумме невозможен |
MD5 |
Dax 3D |
Dax 3D |
Dax 3D |
MD5 | |
WinPrinCE |
WinPrinCE |
WinPrinCE |
MD5 | |
UniChrom |
UniChrom |
0.4, 0.5 |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Непреднамеренные и преднамеренные изменения системой не принимаются.
Доступ ограничен паролем. Используют защищенный файл, в который не могут быть внесены изменения.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель системы капиллярного электрофореза "PrinCE" модели 250, 560, C760, C770 методом штемпелевания и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам капиллярного электрофореза "PrinCE"Техническая документация фирмы "Prince Technologies B.V.", Нидерланды.
Изготовитель
Фирма "Prince Technologies B.V.", НидерландыАдрес: P.O. box 2194, 7801 CD Emmen, the Netherlands
Tel. +31-591-629184, info@princetechnologies.com
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)ФГУП "ВНИИМС", г.Москва
Принцип действия системы капиллярного электрофореза "PrinCE" заключается в разделении анализируемой пробы в капилляре под действием электрического поля, благодаря различной подвижности ионов, и последующем детектировании индивидуальных компонентов детекторами: на диодной матрице, кондуктометрическим, ультрафиолетовым. Способ дозирования пробы в системах - гидродинамический или электрокинетический.
Все системы капиллярного электрофореза "PrinCE" снабжены устройствами динамического контроля давления (DCI) и автоматической системой подачи проб.
Модель "PrinCE" 250 - наиболее простая, в ней устройство автоматической подачи проб рассчитано на три анализируемых образца и один буферный раствор. Модель 560 комплектуется дополнительным устройством ввода/вывода буферного раствора. Модели C760, C770 в дополнение к возможностям предшествующих систем оснащены детектором на диодной матрице повышенной чувствительности.
Все модели могут отличаться наличием/отсутствием системы контроля температуры для защиты образцов и буферных растворов от испарения и разложения; значением промывочного давления; расположением детектора (левое/правое), а также количеством диодов в диодной матрице (512 диодов для модели С760; 1024 диода для модели С770).
Управление "PrinCE" осуществляется с помощью персонального компьютера.
Рисунок 2. Система капиллярного электрофореза
"PrinCE" модели 560

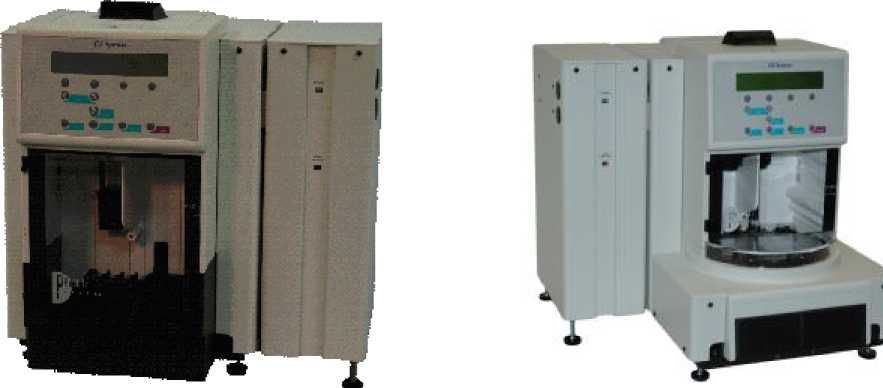

Рисунок 1. Система капиллярного электрофореза "PrinCE" модели 250

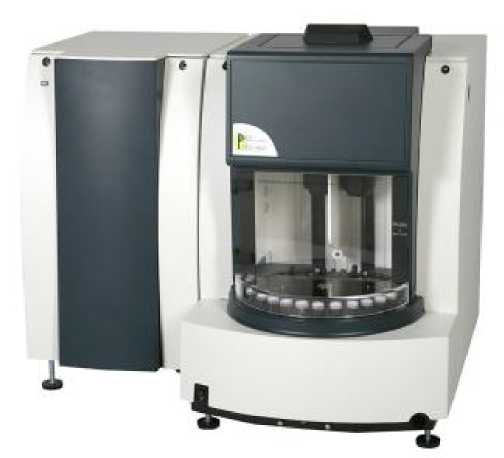

Рисунок 3. Система капиллярного электрофореза "PrinCE" моделей C760, C770

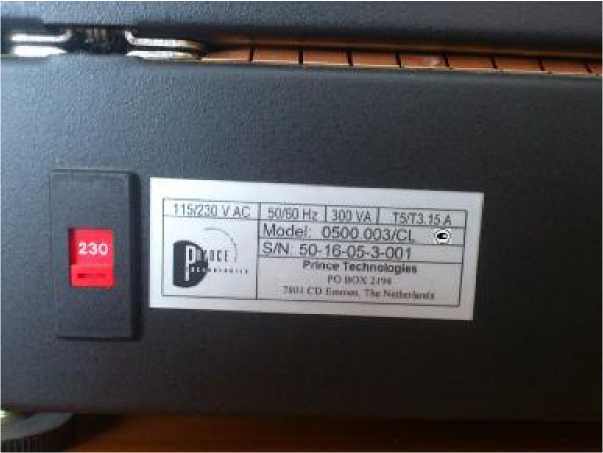

Рисунок 4. Задняя панель системы капиллярного электрофореза "PrinCE".
Таблица 2
Система капиллярного электрофореза "PrinCE" модели C760, C770 со встроенным детектором на диодной матрице или
система капиллярного электрофореза "PrinCE" модели 250, 560 с детекторами:
детектор один или несколько*: на диодной матрице, кондуктометрический, ультрафиолетовый;
набор капилляров;
7 |
стартовый набор; руководство пользователя; методика поверки |
* - по запросу Заказчика
Диапазон длин волн детектора на диодной матрице и ультрафиолетового детектора, нм: от 190 до 610;
-
- модель 250, модель 560 от 190 до 1010
-
- модель С760 от 190 до 610 (встроенный де
тектор на диодной матрице)
-
- модель С 770 от 190 до 1010 ( встроенный
детектор на диодной матрице) Уровень флуктуационных шумов нулевого сигнала (боратный буфер с молярной концентрацией 0,01 моль/дм3 в деионизированной
воде), не более:
-
- детектора на диодной матрице, е.о.п. 7-10-2
-
- ультрафиолетового детектора, е.о.п. 7-10-5
-
- кондуктометрического детектора (деионизированная вода), В 1-10-4
Дрейф нулевого сигнала (боратный буфер с молярной концентра
цией 0,01 моль/дм3 в деионизированной воде), не более:
-
- детектора на диодной матрице, е.о.п./ч 5-10-2
-
- ультрафиолетового детектора, е.о.п./ч 7-10-4
-
- кондуктометрического детектора (деионизированная вода), В/ч 1-10-2
Предел детектирования, г/см3, не более:
-
- детектора на диодной матрице по бензойной кислоте 1-10-7
- ультрафиолетового детектора по бензойной кислоте
- кондуктометрического детектора по ионам аммония Относительное среднее квадратическое отклонение выходного сигнала, %, не более:
по времени миграции для всех детекторов
по площади пика для детекторов:
- на диодной матрице , ультрафиолетового
- кондуктометрического
Относительное изменение выходного сигнала за 8 часов непрерывной работы, %, не более:
по времени миграции для всех детекторов
по площади пика для детекторов:
- на диодной матрице , ультрафиолетового
- кондуктометрического
Диапазон программирования напряжения, кВ
Диапазон программирования тока, мкА
Минимальная эффективная длина капилляра, см:
- модели 250, 560
- модели C760, C770 Средний срок службы, лет Наработка на отказ, ч Потребляемая мощность системы капиллярного электрофореза, Вт Масса, кг, не более:
- модель 250
- модель 560
- модели C760, C770
Габаритные размеры, мм, не более:
- модель 250
- модель 560
- модели C760, C770
Условия эксплуатации:
- температура окружающей среды , оС
- относительная влажность , %
- атмосферное давление , кПа
- напряжение питания, В
- частота, Гц
1-10-8
1-10-10
± 8
± 5
от минус 30 до 30 с шагом 0,1 от минус 200 до 200 с шагом 1
15
7,5
10 10000
350
25
35
45
500х500х420
500х500х540
610х450х480
от 0 до 40
до 80 (при 31оС) без конденсации влаги от 84 до 106,7
220+-2323
50 ± 1
