Номер по Госреестру СИ: 52406-13
52406-13 Генераторы-синтезаторы высокочастотных сигналов
(FSW-0010, FSW-0020)
Назначение средства измерений:
Генераторы-синтезаторы высокочастотных сигналов FSW-0010, FSW-0020 предназначены для воспроизведения радиочастотных сигналов с высоким разрешением по частоте, и применяются при разработке, монтаже и эксплуатации радиоэлектронных систем и телекоммуникационного оборудования.

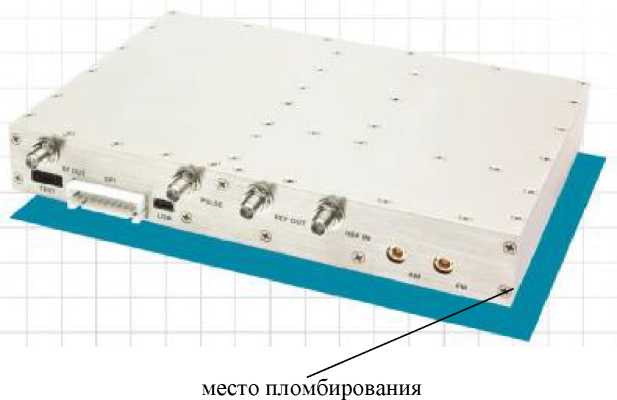

Внешний вид.
Генераторы-синтезаторы высокочастотных сигналов
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 17.01.2018
Номер записи - 142194
ID в реестре СИ - 364594
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Генератор–синтезатор высокочастотных сигналов FSW–, Генератор-синтезатор высокочастотных сигналов FSW-, Phase Matrix FSW-0020, FSW-0020,
Производитель
Изготовитель - Компания "Phase Matrix, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 4
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Генераторы-синтезаторы высокочастотных сигналов (FSW-0010, FSW-0020)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Phase Matrix, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35428-07 01.08.2012 |
Частотомеры электронно-счетные, 25B, 28B, 545B, 548B Компания "Phase Matrix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
52406-13 17.01.2018 |
Генераторы-синтезаторы высокочастотных сигналов, FSW-0010, FSW-0020 Компания "Phase Matrix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Кто поверяет Генераторы-синтезаторы высокочастотных сигналов (FSW-0010, FSW-0020)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "НПП "ГАММА" (RA.RU.313623) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО Научно-производственная компания "Эталон-Тест" (RA.RU.311710) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИА" (РОСС RU.0001.310033) | 3 | 0 | 3 | 0 | 2 | 0 | 2 |
Стоимость поверки Генераторы-синтезаторы высокочастотных сигналов (FSW-0010, FSW-0020)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
17088 | 17088 |
Программное обеспечение
Программное обеспечение устанавливается на внешний компьютер и выполняет функции управления режимами работы. Общие сведения о программном обеспечении приведены в таблице ниже.
|
идентификационное наименование |
QuickSyn Soft Front Panel |
|
идентификационный номер версии |
V1.0.14 и выше |
|
класс риска |
A по WELMEC 7.2 для категории U |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на верхнюю панель корпуса генераторов-синтезаторов высокочастотных сигналов FSW-0010, FSW-0020 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «5580513-01R. Генераторы-синтезаторы высокочастотных сигналов FSW-0010, FSW-0020. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам-синтезаторам высокочастотных сигналов FSW-0010, FSW-0020
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление мероприятий государственного контроля и надзора (в сфере электросвязи); выполнение работ по оценке соответствия промышленной продукции (средств электросвязи) установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу «МП РТ 1836-2012. Генераторы-синтезаторы высокочастотных сигналов FSW-0010, FSW-0020. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 27.11.2012 г.
Средства поверки:
|
наименование и требования к метрологическим характеристикам |
рекомендуемые эталонные средства измерений и метрологические характеристики |
|
стандарт частоты уровень сигнала «10 МГц» от 0 до + 10 дБм; относительная погрешность частоты сигнала «10 МГц» не более ± Г10’8 |
стандарт частоты рубидиевый SRS FS725 номинальный уровень сигнала «10 МГц» + 7 дБм; годовой дрейф частоты 10 МГц не более ± V10-10 |
|
анализатор спектра диапазон частот не менее 20 ГГц; относительная погрешность частоты опорного генератора не более ± 240-6; разрешение в режиме частотомера 1 Гц |
анализатор параметров радиотехнических трактов и сигналов портативный Anritsu MS2038C диапазон частот до 20 ГГц; относительная погрешность частоты опорного генератора не более ± 1,5-10-6; разрешение в режиме частотомера 0,001 Гц |
|
ваттметр поглощаемой СВЧ мощности относительная погрешность измерения уровня мощности от - 30 до + 20 дБм в диапазоне частот от 100 МГц до 18 ГГц не более ± 0,3 дБ |
преобразователь измерительный Rohde & Schwarz NRP-Z21 относительная погрешность измерения мощности от - 67 до + 23 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,25 дБ |
|
генератор сигналов синусоидальной формы (для опций 06 и 07) частота от 1 до 100 кГц; амплитуда от 1 до 4 В п-п |
генератор сигналов сложной формы со сверхнизким уровнем искажений SRS DS360 диапазон частот от 0,001 Гц до 200 кГц; амплитуда синусоидального сигнала от 1 мВ п-п до 14 В п-п; прямоугольный сигнал TTL (5 В / 0 В) на выходе Sync |
|
генератор сигналов прямоугольной формы (для опции 05) частота 200 кГц; уровни TTL (5 В / 0 В) | |
|
осциллограф цифровой (для опции 05) полоса пропускания не менее 3 ГГц |
осциллограф цифровой Tektronix DPO7354B полоса пропускания 3,5 ГГц |
Принцип действия основан на прямом цифровом синтезе сигнала с частотой, синхронизированной от внутреннего опорного генератора или внешнего источника.
В зависимости от установленных при заказе опций доступны функции расширения диапазона нижних частот, регулирования уровня выходной мощности, скорости переключения сигналов, а также различные виды внешней модуляции сигнала.
Управление режимами работы производится через виртуальную панель внешнего компьютера по интерфейсу USB, и по интерфейсам GPIB, Ethernet, RS-232 через адаптеры, поставляемые по заказу. На компьютере должна быть установлена система Windows XP, Windows Vista или Windows 7.
Конструктивно генераторы-синтезаторы высокочастотных сигналов FSW-0010, FSW-0020 выполнены в виде высокочастотной сборки в экранированном корпусе. Внешний вид показан на фотографии ниже.
Генераторы-синтезаторы высокочастотных сигналов FSW-0010, FSW-0020 выпускаются в стандартном (базовом) исполнении и с набором опций, перечисленных в таблице ниже.
|
опция |
наименование |
|
01 |
расширение нижних частот |
|
02 |
регулировка выходной мощности |
|
03 |
повышенная скорость переключения сигнала |
|
04 |
интерфейс USB |
|
05 |
импульсная модуляция |
|
06 |
амплитудная модуляция |
|
07 |
частотная и фазовая модуляция |
По условиям эксплуатации генераторы-синтезаторы высокочастотных сигналов FSW-0010, FSW-0020 соответствуют группе 3 ГОСТ 22261-94.
|
диапазон частот | |
|
FSW-0010, стандартное исполнение |
от 0,5 до 10 ГГц |
|
FSW-0020, стандартное исполнение FSW-0010. с опцией 01 FSW-0020. с опцией 01 |
от 0.5 до 20 ГГц |
|
от 0.1 до К) ГГц | |
|
от 0.2 до 20 ГГц | |
|
разрешение по частоте |
0,001 Гц |
|
параметры внутреннего опорного генератора | |
|
номинальное значение частоты уровень мощности на выходе REF OUT выходное сопротивление временной дрейф частоты нестабильность в интервале температур от 0 до + 50 °C параметры внешней синхронизации номинальное значение частоты уровень мощности на входе REF IN входное сопротивление диапазон захвата внешней синхронизации |
10 МГц + (5 ± 2) дБм 1 50 Ом ± 1,25-10’6 за 10 лет ± 0.2-104> |
|
10 МГц + (5 ± 5) дБм 50 Ом ± 20 Гц | |
|
выходная мощность | |
|
FSW-0010, стандартное исполнение |
+ 15 дБм |
|
FSW-0020. стандартное исполнение FSW-0010/ FSW-0020 с опцией 01 на частотах < 0.5 ГГц FSW-0010. с опцией 02 |
+ 13 дБм |
|
+ К) дБм | |
|
от - 25 до + 15 дБм | |
|
FSW-0020, с опцией 02 |
от - 10 до + 13 дБм |
|
разрешение установки уровня мощности |
0,1 дБ |
|
пределы допускаемой погрешности установки уровня мощности |
± 2,5 дБ |
|
уровень мощности в паузе, не более |
- 65 дБм |
|
обратные потери на выходе, типовое значение, не более |
- 10 дБ |
|
интервал времени между переключениями частоты стандартное исполнение опция 03, по списку сигналов опция 03, по командам SPI |
1 мс 100 мкс 200 мкс |
|
количество сигналов в списке (раздельное управление частотой, мощностью, паузой, импульсной модуляцией) |
32000 |
примечание 1. здесь и далее дБм обозначает уровень в дБ относительно 1 мВт
|
уровень фазовых шумов при максимальном уровне мощности и | |
|
отстройке 10 кГц, типовые значения, не более |
- 144 дБн/Гц 2 |
|
на частоте 0,5 ГГц | |
|
на частоте 1 ГГц |
- 138 дБн/Гц |
|
на частоте 5 ГГц |
- 128 дБн/Гц |
|
на частоте 10 ГГц |
- 122 дБн/Гц |
|
на частоте 20 ГГц |
- 116 дБн/Гц |
|
уровень гармоник, не более FSW-0010 FSW-0020 |
|
|
уровень негармонических помех, типовое значение, не более FSW-0010 FSW-0020 |
|
|
импульсная модуляция (опция 05) | |
|
частота повторения импульсов |
от 0 до 10 МГц |
|
отношение ”Оп/ОП" при максимальной мощности, не менее минимальная длительность импульсов уровень модулирующего входного сигнала |
80 дБ 50 нс CMOS (5 В/0 В) |
|
входное сопротивление |
100 кОм |
|
амплитудная модуляция (опция 06) частота модуляции глубина модуляции при максимальной мощности, не менее FSW-0010 FSW-0020 |
от 0 до 100 кГц 40 дБ 20 дБ |
|
максимальная амплитуда модулирующего входного сигнала |
4 В и-п |
|
входное сопротивление |
50 Ом |
|
частотная и фазовая модуляция (опция 07) | |
|
частотная модуляция узкополосный режим ЧМ NB 1 узкополосный режим ЧМ NB 2 широкополосный режим ЧМ WB |
от 100 Гц до 10 кГц от 10 до 100 кГц от 50 кГц до 1 МГц |
|
фазовая модуляция |
от 0 до 100 кГц |
|
максимальная амплитуда модулирующего входного сигнала |
4 В п-п |
|
входное сопротивление |
50 Ом |
|
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
|
тип соединителей | |
|
RF OUT. REF OUT. REF IN. PULSE |
SMA(f) |
|
AM, FM |
MCX-F |
|
габаритные размеры (длина x ширина x высота), мм |
178 х 127x25,4 |
|
масса, не более |
1,13 кг |
|
параметры питания | |
|
напряжение внешнего источника |
от + 12 до + 12,6 В |
|
потребляемая мощность, не более |
24 Вт |
|
температура окружающей среды в рабочих условиях |
от 0 до + 55 °C |
|
температура транспортирования и хранения |
от - 40 до + 70 °C |
|
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
примечание 2. здесь и далее дБн обозначает уровень сигнала в дБ относительно уровня на центральной (несущей) частоте
