Принцип действия контроллера заключается в сборе данных об учете энергоресурсов (электроэнергии, тепловой энергии, газа, воды и других энергоресурсов) с соответствующих вычислителей, корректоров, расходомеров, счетчиков, поддерживающих открытые протоколы обмена по цифровым интерфейсам.

Контроллеры предназначены для работы в составе автоматизированных информационно-измерительных систем (далее по тексту - АИИС) комплексного учета энергоресурсов, в частности систем коммерческого учета электроэнергии и мощности (далее по тексту - АИИС КУЭ), комплексов устройств телемеханики многофункциональных и автоматизированных систем управления технологическим процессом (далее по тексту - АСУ ТП), а так же для организации связи с центром сбора и обработки, хранения информации по каналам связи стандарта GSM(CSD/GPRS) и Ethernet (TCP/IP).

Конструктивно контроллер выполнен в пластиковом корпусе для установки на DIN-рейку. В корпусе размещена микропроцессорная плата, предназначенная для организации работы внешних интерфейсов, а так же обработки и подготовки полученных данных для хранения их во внутренней памяти контроллера и дальнейшей передачи на верхний уровень. На микропроцессорной плате установлены разъемы для обеспечения внешних подключений и элементы индикации работы контроллера.

Контроллер предназначен для выполнения следующих основных функций:

• 1)  прием измеренной информации с соответствующих счетчиков, вычислителей, корректоров, расходомеров, устройств сбора и передачи данных (УСПД) или других средств измерений (указанных в руководстве по эксплуатации ВЛСТ 340.00.000 РЭ);

• 2) передача полученной информации на верхний уровень АИИС по последовательным каналам, каналам сетей стандарта Ethernet, радиотелефонной связи стандарта GSM в режиме пакетной передачи данных с использованием технологии GPRS;

• 3) конфигурирование (параметрирования) с помощью прикладного программного обеспечения дистанционно через сеть GSM или локально через порт Ethernet;

• 4)  защита от несанкционированного доступа, реализуемая путем использования паролей.

Контроллер выпускается в двух модификациях:

• 1) ВЛСТ 340.00.000 - модификация со встроенным модулем GSM;

• 2) ВЛСТ 340.00.000-01 - модификация без модуля GSM.

Контроллер обеспечивает работу по следующим внешним интерфейсам:

- Ethernet;

- USB;

• - RS-232 (для диагностического применения);

• - RS-485/422.

Контроллер поддерживает следующие открытые протоколы обмена:

• - ГОСТ Р МЭК 61870-5-101;

• - ГОСТ Р МЭК 61870-5-104;

• - Modbus/TCP;

- Modbus/RTU;

- FTP;

- «Пирамида» (разработка ЗАО ИТФ «Системы и технологии»).

Контроллер оснащен шестью дискретными входами с гальванической изоляцией 1кВ, которые обеспечивают снятие состояния с «сухих» контактов исполнительной части устройств, посредством встроенного источника питания.

I I V

Место размещения поверительного клейма

Место для размещения наименования СИ, заводского номера, знака утверждения типа и поверительного клейма на контроллере находится на передней панели (рисунок 1).

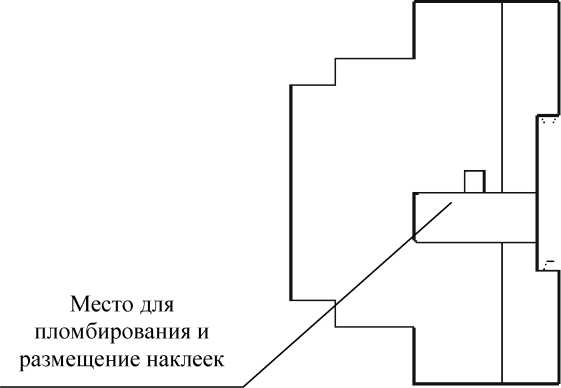

Место для пломбирования от несанкционированного доступа и размещения наклеек на контроллер расположены на правой боковой стороне корпуса (рисунок 2).

Рисунок 2

Комплектность контроллера приведена в таблице 3. Таблица 3 - Комплектность

Значения метрологических и технических характеристик контроллера приведены в таблице 2.

Таблица 2 - контроллера
