Сведения о средстве измерений: 52068-12 Измерители динамического модуля упругости грунтов

Номер по Госреестру СИ: 52068-12
52068-12 Измерители динамического модуля упругости грунтов
(Zorn ZFG)

Назначение средства измерений:
Измерители динамического модуля упругости грунтов Zorn ZFG (далее - измерители) предназначены для определения динамического модуля упругости (несущей способности) грунта и оснований дорог методом штампа, имитирующим проезд автомобиля по дорожному покрытию, согласно основным положениям стандарта СТ СЭВ 5497-86.

сертификация программного обеспечения
Внешний вид. Измерители динамического модуля упругости грунтов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители динамического модуля упругости грунтов
Рисунок № 1
Внешний вид. Измерители динамического модуля упругости грунтов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Измерители динамического модуля упругости грунтов
Рисунок № 2
Внешний вид. Измерители динамического модуля упругости грунтов, http://oei-analitika.ru рисунок № 3
Внешний вид.
Измерители динамического модуля упругости грунтов
Рисунок № 3

Общие сведения

Дата публикации - 31.03.2023
Срок свидетельства - 23.10.2027
Номер записи - 141797
ID в реестре СИ - 364197
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ZORN ZFG 3.1 (10-300), Zorn ZFG 3.1, ZORN ZFG 3.0-10, Zorn ZFG 3.0 в исполнении с GPS, Zorn ZFG 3.0 в исполнении без GPS, Zorn ZFG 3.0 GPS, Zorn ZFG 3.0, Zorn ZFG, Zorn 3.0, Zorn ZFG 3000 GPS, ZORN ZFG 3.1, ZFG3000-10 GPS, ZFG-3.1, ZFG-3.0 GPS, ZFG-3.0, ZFG 3000, ZFG 3.1-10, ZFG 3.0-10, ZFG 3.0,

Производитель

Изготовитель - ZORN INSTRUMENTS GmbH & Co. KG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Бесплатный

Статистика

Кол-во поверок - 1006
Выдано извещений - 0
Кол-во периодических поверок - 796
Кол-во средств измерений - 445
Кол-во владельцев - 111
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.

Приказы РСТ, где упоминается данный тип СИ

№2227 от 2022.09.07 ПРИКАЗ_Об утверждении типов стандартных образцов (9)

№132 от 2023.01.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)

№437 от 2023.02.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)

№1132 от 2012.12.13 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 54042-12 по 52064012,19037-12,52065-12 по 52074-12,36897-12,3111-12,33071-12,52075-12 по 52083-12)

№2221 от 2017.10.23 О продлении срока действия свидетельств об утверждении типа средств измерений

№221 от 2022.01.31 ПРИКАЗ_Об утверждении типов средств измерений (22)

№1774 от 2022.07.22 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (13)

№3395 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Нефтяные топлива и смазочные материалы" (ТК 031)

Наличие аналогов СИ: Измерители динамического модуля упругости грунтов (Zorn ZFG)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
52068-12 Измерители динамического модуля упругости грунтов (Zorn ZFG)
ZORN INSTRUMENTS GmbH & Co. KG (ГЕРМАНИЯ )
45397-10 Измерители модуля упругости грунтов и оснований дорог (ПДУ-МГ4)
Общество с ограниченной ответственностью «Специальное конструкторское бюро Стройприбор» (ООО «СКБ Стройприбор») (РОССИЯ г. Челябинск; ООО "Конструкторско-технологическое бюро Стройприбор", г.Челябинск, ООО "Стройприбор-1", г.Челябинск, ООО "Вектор-НК", г.Челябинск (срок свидетельства: 25.11.2024г.))

Все средства измерений Общество с ограниченной ответственностью «Специальное конструкторское бюро Стройприбор» (ООО «СКБ Стройприбор»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
52068-12
23.10.2027
Измерители динамического модуля упругости грунтов, Zorn ZFG
ZORN INSTRUMENTS GmbH & Co. KG (ГЕРМАНИЯ )
ОТ
МП
1 год

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Измерители модуля упругости грунтов и оснований дорог (ПДУ-МГ4)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ"
(RA.RU.311258)
РСТ
  • модификация Zorn ZFG 3.0 GPS
  • модификация Zorn ZFG 3000 GPS
  • Zorn ZFG 3.0 GPS
  • Zorn ZFG 3000 GPS
  • Zorn ZFG 3.1
  • Zorn ZFG 3.0
  • Zorn ZFG 3000
  • 68 35 0 68 0 68 0 68
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • модификация Zorn ZFG 3.0 GPS
  • Zorn ZFG 3.0
  • нет модификации
  • Zorn ZFG
  • Zorn ZFG мод. Zorn ZFG 3000 GPS
  • Zorn ZFG 3.0 GPS
  • Zorn ZFG мод. Zorn ZFG 3000-10 GPS
  • Zorn ZFG мод. Zorn ZFG 3000
  • ZORN ZFG 3.0-10
  • Zorn ZFG 3000-10 GPS
  • 159 6 153 0 149 5 144
    ФГУП "ВНИИМС"
    (01.00225-2011)
    РСТ
  • 17 0 0 0 0 0 0
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • Zorn ZFG 3.0 GPS
  • Нет модификации
  • Zorn ZFG мод. Zorn ZFG 3000 GPS
  • Zorn ZFG 3.0
  • Zorn ZFG
  • модификация Zorn ZFG 3.0 GPS
  • Zorn ZFG мод. Zorn ZFG 3000
  • Zorn ZFG.3
  • ZFG3000-10 GPS
  • ZORN ZFG 3.0-10
  • 368 71 297 0 327 67 260
    ФБУ "ЧЕЧЕНСКИЙ ЦСМ"
    (RA.RU.311497)
    РСТ
  • Zorn ZFG
  • Zorn ZFG 3.0
  • 3 0 3 0 2 0 2
    ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
    (RA.RU.311380)
    РСТ
  • Zorn ZFG 3.0 GPS
  • 1 0 1 0 1 0 1
    ООО "МЕТЭК"
    (RA.RU.311259)
  • ZFG-3.0 GPS
  • ZFG-3.0
  • Zorn ZFG-3.0
  • Zorn ZFG 3000
  • ZFG-3.1
  • Zorn ZFG-3.0-10
  • Zorn ZFG-3.1
  • Zorn ZFG 3.0
  • Zorn ZFG 3.1
  • Zorn ZFG 3000-10 GPS
  • 155 50 5 150 0 149 5 144
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311348)
    РСТ
  • Zorn ZFG
  • 1 0 0 0 1 0 0
    ФГУП «ВНИИМС»
    (RA.RU.311493)
    РСТ
  • Измеритель динамического модуля упругости грунтов
  • ZORN ZFG
  • 92 0 0 0 0 0 0
    ФБУ «Ростовский ЦСМ»
    (RA.RU.311306)
    РСТ
  • нет данных
  • Zorn ZFG
  • 18 0 0 0 0 0 0
    ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
    (RA.RU.311219)
    РСТ
  • Zorn ZFG 3000
  • 1 1 0 1 0 1 0 1
    ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ")
  • Zorn ZFG 3.1 в исполнении без GPS
  • Zorn ZFG 3.0 в исполнении без GPS
  • Zorn ZFG 3000 в исполнении с GPS
  • Zorn ZFG 3.0 в исполнении с GPS
  • Zorn ZFG 3000 в исполнении без GPS
  • Zorn ZFG 3.1 в исполнении с GPS
  • 123 123 0 123 0 111 0 111

    Стоимость поверки Измерители модуля упругости грунтов и оснований дорог (ПДУ-МГ4)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    23351 18357
    ФБУ Тюменский ЦСМ
    Тюменская область
    13363 18357

    Программное обеспечение

    Исполнительный код программного обеспечения измерителя храниться в постоянном запоминающем устройстве и в энергонезависимой памяти данных, которые находятся на одном кристалле микроконтроллера. Защита этих областей осуществляется на стадии программирования кристалла установкой ячеек защиты. После программирования этих ячеек, доступ к метрологически значимой части программного обеспечения прекращается.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С.

    Идентификационные данные ПО измерителей по МИ 3286-2010:

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    Zorn ZFG 3.0 GPS

    Z30 V10.txt

    V1.0

    968E

    CRC16

    Zorn ZFG 3000 GPS

    Z3000 V10.txt

    V1.0

    BB68

    CRC16


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульном листе руководств по эксплуатации и методом фрезерования на механическом ударном устройстве


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    содержатся в руководствах по эксплуатации «Измерители динамического модуля упругости грунтов Zorn ZFG 3.00 GPS» и «Измерители динамического модуля упругости грунтов Zorn ZFG 3000 GPS»


    Нормативные и технические документы

    Нормативные и технические документы устанавливающие требования к измерителям динамического модуля упругости грунтов Zorn ZFG

    1. МИ 2060-90 ГСИ. «Государственная поверочная схема для средств измерений длины в диапазоне 1-10-6... 50 м и длин волн в диапазоне 0,2 ... 50 мкм».

    2. Техническая документация фирмы изготовителя «Измерители динамического модуля упругости грунтов Zorn ZFG»

    Поверка

    Поверка

    проводится по методике поверки, изложенной в руководствах по эксплуатации «Измерители динамического модуля упругости грунтов Zorn ZFG 3.00 GPS» и «Измерители динамического модуля упругости грунтов Zorn ZFG 3000 GPS», утвержденной ФБУ «Челябинский ЦСМ» в ноябре 2012г.

    Основное средство поверки - измеритель лазерный триангуляционный РФ603, диапазон перемещения 10 мм, погрешность измерения перемещения ± 0,25 %


    Изготовитель

    «Цорн Инструментс» (Zorn Instruments)
    Адрес: 35976, Германия, Штендаль, Бенцштрассе 1 (39576, Germany, Stendal, Benzstr. 1) Телефон +49 (3931) 2522730, факс +49 (3931) 25227310
    www.zorn-instruments.de, e-mail: info@zorn-instruments.de

    Испытательный центр

    Государственный центр испытаний средств измерений ФБУ «Челябинский ЦСМ». Регистрационный номер №30059-10.
    Адрес:454048, Россия, г. Челябинск, ул. Энгельса, 101
    Телефон, факс (351) 232-04-01, е-mail: stand@chel.surnet.ru

    Измерители состоят из механического ударного устройства и электронного блока. Принцип работы измерителей заключается в измерении амплитуды полной осадки (перемещения) S грунта под круглым штампом (платформой, плитой), при воздействии на него ударной силы (нагрузки) F. Во время удара электронный блок измерителя автоматически записывает сигнал с датчика перемещения. Одновременно с этим, микропроцессор производит двойное интегрирование сигнала ускорения, и вычисляет амплитуду осадки грунта. По формуле, связывающей измеренную величину амплитуды полной осадки (перемещения) S грунта и ударную силу (нагрузку) F, в электронном блоке вычисляется динамический модуль упругости Evd, характеризующий деформативность грунта.

    Измерители выпускаются в двух модификациях: Zorn ZFG 3.0 GPS и Zorn ZFG 3000 GPS. Модификации измерителей отличаются конструкцией электронных блоков и их функциональностью. Обе модификации имеют возможность работы с нагрузочными механизмами 10 кг и 15 кг.

    Внешний вид измерителей представлен на рисунке 1 и 2.

    Внешний вид. Измерители модуля упругости грунтов и оснований дорог (ПДУ-МГ4), http://oei-analitika.ru

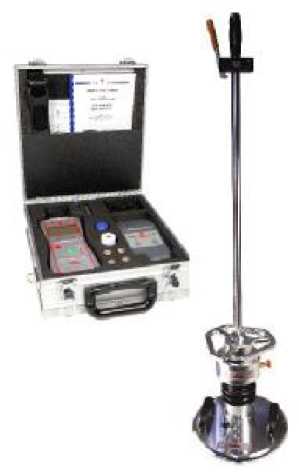

    Рисунок 1 - Zorn ZFG 3.0 GPS

    Внешний вид. Измерители модуля упругости грунтов и оснований дорог (ПДУ-МГ4), http://oei-analitika.ru

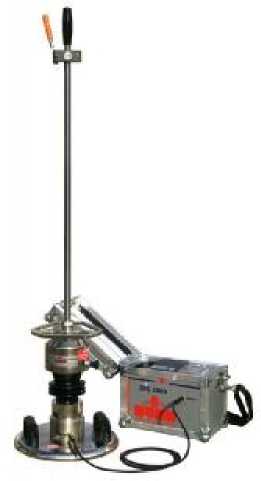

    Рисунок 2 - Zorn ZFG 3000 GPS

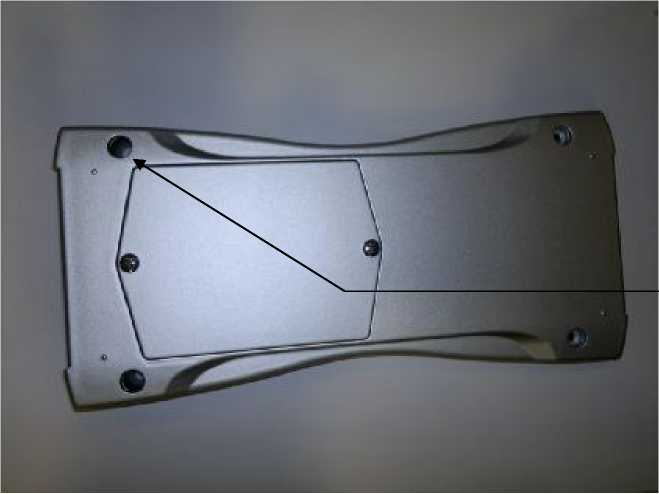

    Место пломбирования от несанкционированного доступа расположено на задней стороне электронного блока на винте крепления корпуса. Это место одновременно является местом нанесения оттиска клейма при поверке (рисунок 3).

    Внешний вид. Измерители модуля упругости грунтов и оснований дорог (ПДУ-МГ4), http://oei-analitika.ru

    Место клеймения

    Рисунок 3 - Место пломбирования и клеймения


    Измерители динамического модуля упругости грунтов Zorn ZFG модификации Zorn ZFG 3.0 GPS электронный блок поставляются в 3х различных комплектациях:

    • 1. в переносной сумке

    • 2. в кейсе

    • 3. с принтером (в комплекте с кейсом)

      Комплект поставки Zorn ZFG 3.0 GPS

      1

      2

      3

      Измеритель динамического модуля упругости грунтов Zorn ZFG 3.0 GPS

      X

      X

      X

      Устройство нагрузки 10 и 15 кг (в зависимости от заказа)

      X

      X

      X

      Нагрузочная плита

      X

      X

      X

      Соединительный кабель

      X

      X

      X

      Карта SD (мин. 1 гигабайт)

      X

      X

      X

      Руководство по эксплуатации с методикой поверки

      X

      X

      X

      Протокол калибровок

      X

      X

      X

      Переносная сумка

      X

      Кейс (в комплекте с отверткой)

      X

      X

      Принтер, блок питания, кабель для принтера, запасной рулон термобумаги

      X

    Измерители динамического модуля упругости грунтов Zorn ZFG модификации Zorn ZFG 3000 GPS поставляется в следующей комплектации:

    Комплект поставки Zorn ZFG 3000 GPS

    Количество

    Примечание

    Измеритель динамического модуля упругости грунтов Zorn ZFG 3000 GPS

    1

    Устройство нагрузки 10 и 15 кг

    1

    (в зависимости от заказа)

    Нагрузочная плита (300 мм) с интегрированным датчиком подключения кабеля

    1

    SD-Карта (мин. 1Гб)

    1

    USB устройство для считывания SD-Карт

    1

    (в зависимости от заказа)

    Программное обеспечение Zorn ZFG 3000 GPS (Диск)

    1

    (в зависимости от заказа)

    Зарядное устройство ES18E12-P1J

    1

    12В зарядное автомобильное устройство

    1

    Руководство по эксплуатации с методикой поверки

    1

    Протокол калибровки

    1

    (в зависимости от заказа)


    Наименование характеристик

    Масса падающего груза

    10 кг

    15 кг

    Диапазон измерения динамического модуля упругости, МН/м2

    от 5 до 70

    от 70 до 105

    Диапазон измерения перемещения штампа, мм

    от 0,3 до 5,0

    Максимальная сила воздействия штампа, кН

    7,09

    10,62

    Пределы допускаемой относительной погрешности измерения динамического модуля упругости, %

    ± 1,5

    Пределы допускаемой абсолютной погрешности перемещения штампа, мм

    ± 0,02

    Питание прибора от источника постоянного тока напряжением, В

    от 4,8 до 6,0

    Рабочий диапазон температур окружающего воздуха модификации, °С:

    • - Zorn ZFG 3.0 GPS

    • - Zorn ZFG 3000 GPS

    от 0 до 40

    от 0 до 50

    Габаритные размеры, мм, не более:

    • - устройства нагрузки и пластины

    • - измерительный блок модификации Zorn ZFG 3.0 GPS

    • - измерительный блок модификации Zorn ZFG 3000 GPS

    1300x400

    100x210x40

    300x270x170

    Масса устройства нагрузки и пластины, кг, не более

    35      |       40

    Масса измерительного блока модификации, кг, не более: - Zorn ZFG 3.0 GPS

    1

    - Zorn ZFG 3000 GPS

    5


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
