Номер по Госреестру СИ: 51900-12
51900-12 Машина испытательная многодиапазонная
(МИМ 10-500)
Назначение средства измерений:
Машина испытательная многодиапазонная МИМ 10-500 (далее машина или МИМ 10500) предназначена для измерения усилия растяжения, создаваемого механизмом машины.

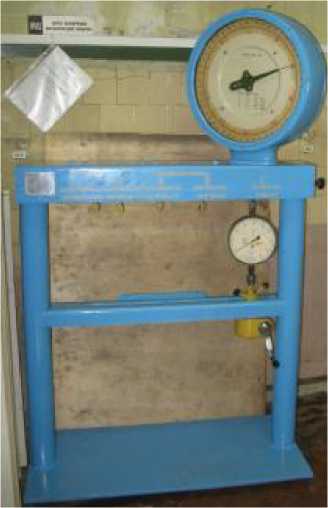

Внешний вид.
Машина испытательная многодиапазонная
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 141601
ID в реестре СИ - 364001
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, МИМ 10-500, .,
Производитель
Изготовитель - ООО "ПК "Новочеркасский электровозостроительный завод" (НЭВЗ)
Страна - РОССИЯ
Населенный пункт - г.Новочеркасск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 1988
МПИ по поверкам - 366 дн.
Приказы РСТ, где упоминается данный тип СИ
№112 от 2014.02.11 О внесении изменений в свидетельство об утверждении типа средства измерений № 51900 "Система измерений количества и показателей качества нефтепродуктов мобильная"
№3431 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Дорожный транспорт" (ТК 056)
Наличие аналогов СИ: Машина испытательная многодиапазонная (МИМ 10-500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "ПК "Новочеркасский электровозостроительный завод" (НЭВЗ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
46623-11 |
Преобразователи угловых перемещений , ЛИР-158 ООО "ПК "Новочеркасский электровозостроительный завод" (НЭВЗ) (РОССИЯ г.Новочеркасск) |
ОТ |
1 год |
|
51900-12 |
Машина испытательная многодиапазонная, МИМ 10-500 ООО "ПК "Новочеркасский электровозостроительный завод" (НЭВЗ) (РОССИЯ г.Новочеркасск) |
ОТ |
1 год |
|
56520-14 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "ПК "НЭВЗ", Нет данных ООО "ПК "Новочеркасский электровозостроительный завод" (НЭВЗ) (РОССИЯ г.Новочеркасск) |
ОТ |
4 года |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Машина испытательная многодиапазонная (МИМ 10-500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 6 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машина испытательная многодиапазонная (МИМ 10-500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Крымский ЦСМ Республика Крым |
13902 | 14963 |
|
ФБУ Ростовский ЦСМ Ростовская область |
16024 | 14963 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографской печатью и на корпус машины в составе шильдика при помощи заклепок.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Машина испытательная многодиапазонная МИМ 10-500. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машине испытательной многодиапазонной МИМ 10-500
1 ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения силы»;
2 «Машина испытательная многодиапазонная МИМ 10-500. Паспорт ».
Поверка
Поверкаосуществляется по документу МП 51900-12 «Машина испытательная многодиапазонная МИМ 10-500. Методика поверки», утвержденному ФБУ «Ростовский ЦСМ» 25 мая 2012г.
При проведении поверки применяется следующее поверочное оборудование:
- динамометры эталонные на растяжение АЦДР- ХИ -0,5, Госреестр № 32778-06;
- эталонные гири по ГОСТ 8.021-2005.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ГЦИ СИ ФБУ «Ростовский ЦСМ»), регистрационный номер в Государственном реестре 30042-08Адрес: 344000, г. Ростов-на-Дону, пр. Соколова, 58.
тел.:(863)264-19-74, 290-44-88, факс: (863)291-08-02, 290-44-88.
e-mail: rost_csm@aaanet.ru
Машина испытательная многодиапазонная МИМ 10-500 представляет собой разборносварной металлический корпус с передаточным механизмом, силоизмерительной головкой, механизмом активного захвата и отсчетным устройством.
Передаточный механизм состоит из двух рычагов, на которых установлены призмы измерительные и нагрузочные. На измерительных призмах крепятся рамки с подушками, выполняющие роль верхних захватов динамометров.
Механизм активного захвата состоит из редуктора и швеллера, в котором редуктор перемещаясь вдоль верхних захватов фиксируется штурвалом в необходимой точке.
Отсчетное устройство выполнено в виде механизма часового типа с двумя градуированными измерительными шкалами для измерения в Н и кгс.
Принцип работы заключается в создании нормированного значения усилия растяжения при помощи передаточного механизма силоизмерителя. В зависимости от величины требуемого усилия поверяемый динамометр монтируется в один из пяти захватов соответствующий одному из пяти диапазонов измерения усилия. Значение задаваемого усилия отображается на циферблате часового типа с двумя измерительными шкалами (шкалы измерения усилия в кгс и в Н).
МИМ 10-500 применяется для поверки рабочих динамометров общего назначения рассчитанных на нагрузки 100, 200, 1000, 2000 и 5000 Н при использовании измерительной шкалы в Н и динамометров рассчитанных на нагрузки 10, 20, 100, 200 и 500 кгс при использовании измерительной шкалы в кгс.
Общий вид машины испытательной многодиапазонной МИМ 10-500 представлен на рисунке 1.
Рисунок 1.
СИ представлены в таблице 1. Таблица 1.
|
№ |
Наименование характеристики |
значение |
|
1 |
Диапазон измерения усилия, Н |
10 - 100 |
|
20 - 200 | ||
|
100 - 1000 | ||
|
200 - 2000 | ||
|
500 - 5000 | ||
|
2 |
Диапазоны измерения усилия, кгс |
1 - 10 |
|
2 - 20 | ||
|
10 - 100 | ||
|
20 - 200 | ||
|
50 - 500 | ||
|
3 |
Предел относительной погрешности, % |
0,5 |
|
4 |
Цена деления на диапазонах, Н | |
|
10 - 100 |
0,2 | |
|
20 - 200 |
0,4 | |
|
100 - 1000 |
2 | |
|
200 - 2000 |
4 | |
|
500 - 5000 |
10 | |
|
5 |
Цена деления на диапазонах, кгс | |
|
1 - 10 |
0,02 | |
|
2 - 20 |
0,04 | |
|
10 - 100 |
0,2 | |
|
20 - 200 |
0,4 | |
|
50 - 500 |
1 | |
|
6 |
Чувствительность в любой точке на всех диапазонах |
1 деление |
|
7 |
Рабочий диапазон температур, °С |
от плюс 10 до плюс 30 |
|
8 |
Габаритные размеры машины, мм |
1460х500х1820 |
|
9 |
Наработка на отказ (Т0) при вероятности безотказной работы 0,95, ч, не менее |
25000 |
|
10 |
Полный средний срок службы, лет, не менее |
20 |
|
11 |
Масса машины, кг |
200 |
