Номер по Госреестру СИ: 51778-12
51778-12 Установки дозиметрические термолюминесцентные
(Harshaw 4500)
Назначение средства измерений:
Установки дозиметрические термолюминесцентные Harshaw 4500 (далее - установки) предназначены для измерений индивидуального эквивалента дозы фотонного излучения.
Внешний вид.
Установки дозиметрические термолюминесцентные
Рисунок № 1
Внешний вид.
Установки дозиметрические термолюминесцентные
Рисунок № 2
Внешний вид.
Установки дозиметрические термолюминесцентные
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) WinREMS обладает широким набором сервисных функций, что позволяет осуществлять математическую обработку, протоколирование и вывод на экран персонального компьютера результатов измерений.
Идентификационные данные приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
WinREMS |
WinREMS |
PL-26732.8.2.0.0 |
6D92705F |
CRC32 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации и на корпус устройства считывающего Harshaw 4500 методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Установка дозиметрическая термолюминесцентная Harshaw 4500. Руководство по эксплуатации 4500-W-O-1103-00.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установкам дозиметрическим термолюминесцентным Harshaw 4500
ГОСТ 8.070-96 «Государственная поверочная схема для средств измерений мощности поглощенной и эквивалентной дозы фотонного и электронного излучений».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ Р МЭК 1066-93 «Системы дозиметрические термолюминесцентные для индивидуального контроля и мониторинга окружающей среды».
Установка дозиметрическая термолюминесцентная Harshaw 4500. Руководство по эксплуатации 4500-W-O-1103-00.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийосуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;
выполнение работ по обеспечению безопасных условий и охраны труда;
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
ПоверкаОсуществляется в соответствии с разделом 9 «Методика поверки» документа «Установка дозиметрическая термолюминесцентная Harshaw 4500. Руководство по эксплуатации 4500-W-O-1103-00», утверждённым руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 3 марта 2012 г.
Основное средство поверки:
установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д (Рег. № 32425-06), диапазон МЭД 5'10-7 5'10"2 Зв/ч, пределы допускаемой относительной погрешности измерений ± 3 % (Р=0,95).
Заявитель
Институт ядерных исследований Российской Академии наук (ИЯИ РАН) Адрес: 142190, Россия, Московская область, г. Троицк, ул. Физическая, вл. 27. Телефон: (496)751-00-71, (496)751-01-79Факс: (496)751-07-11 E-mail: inr@inr.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений»141570, Московская обл., Солнечногорский р-н, г.п. Менделеево, ФГУП «ВНИИФТРИ», главный лабораторный корпус .
Принцип действия установки основан на преобразовании энергии ионизирующих излучений, поглощенной термолюминесцентным детектором в световое излучение с помощью контролируемого нагрева. Нагрев термолюминесцентного элемента может производиться горячим газом (азотом или воздухом) или контактным методом (нагревательной плиткой). Термолюминесцентные детекторы в процессе облучения аккумулируют энергию. Световое излучение, возникающее при нагреве, пропорционально дозе, полученной детектором. Полученный световой поток с помощью фотоумножителя, работающего в токовом режиме, преобразуется в спектр импульсов, пропорциональных току фотоэлектронного умножителя (далее - ФЭУ). Для увеличения верхнего значения измерений доз излучения используются светофильтры, помещаемые перед ФЭУ.
Установка состоит из устройства считывающего Harshaw 4500 и комплекта термолюминесцентных дозиметров TLD-100, TLD-200, TLD-400, TLD-500, TLD-600, TLD-700, TLD-800. Термолюминесцентные дозиметры состоят из двух компонентов -термолюминесцентного детектора и держателя.

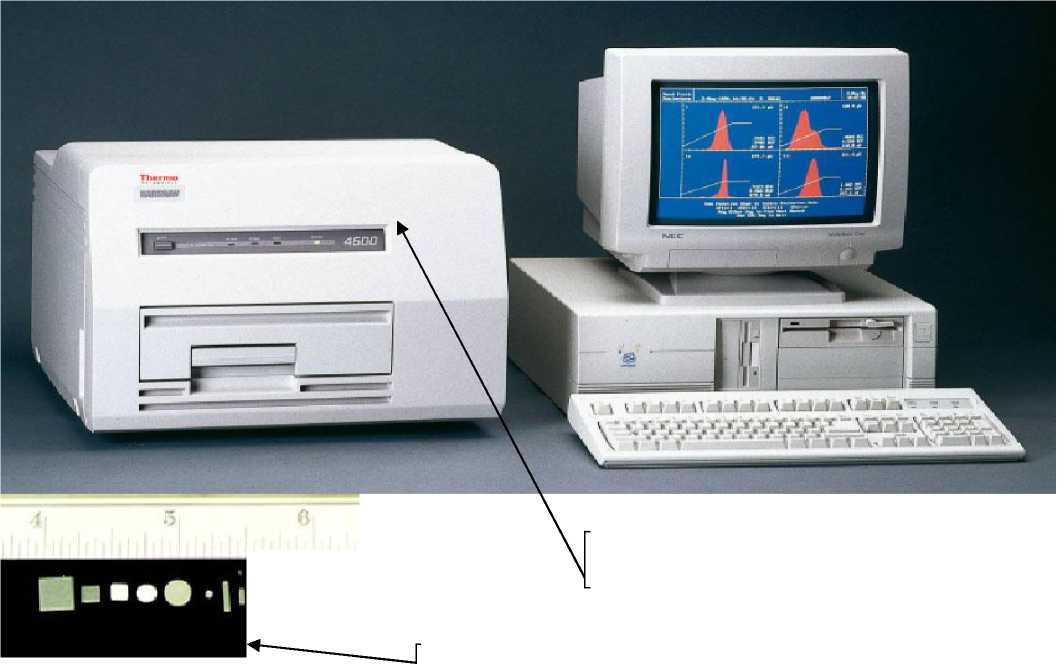

Внешний вид установки и места пломбировки приведен на рисунках 1 и 2.
Устройство считывающее Harshaw 4500
Термолюминесцентные детекторы
Термолюминесцентные дозиметры
Термолюминесцентные детекторы
детекторы
Термолюминесцентные дозиметры
Термолюминесцентные
•с | |
Термолюминесцентные детекторы | |
A Huger type TLD |
Рисунок 1 - Установка дозиметрическая термолюминесцентная Harshaw 4500

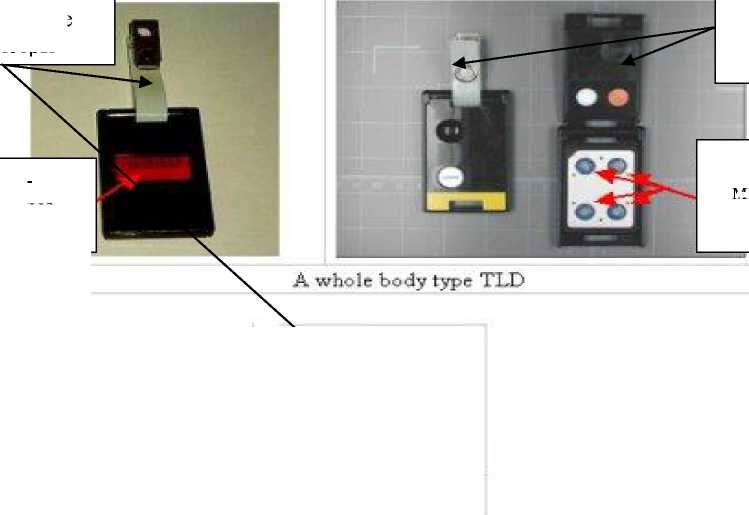

Место пломбировки
Рисунок 2 - Место пломбировки
В комплект поставки установки входят изделия и документы , указанные в таблице 3.
Таблица 3
Наименование |
Кол-во, шт |
Устройство считывающее Harshaw 4500 |
1 |
Термолюминесцентные дозиметры TLD-100, TLD-200, TLD-400, TLD-500, TLD-600, TLD-700, TLD-800 |
согласно заказа |
Компьютер (IBM-совместимый) |
1 |
CD-диск с ПО |
1 |
Руководство по эксплуатации 4500-W-O-1103-00 |
1 |
установок приведены в таблице 2.
Таблица 2
Наименование параметра |
Значение |
Диапазон измерений в диапазоне энергий фотонного излучения от 0,015 до 50 МэВ при использовании дозиметров TLD-100, TLD-200, TLD-400, TLD-500, TLD-600, TLD-700, TLD-800 без светофильтра: | |
- индивидуального эквивалента дозы, мЗв |
от 0,05 до 103 |
Диапазон измерений в диапазоне энергий фотонного излучения от 0,015 до 50 МэВ при использовании дозиметров ТЛД-500К, TLD-100, TLD-200, TLD-400, TLD-500, TLD-600, TLD-700, TLD-800 с применением светофильтра: | |
- индивидуального эквивалента дозы, мЗв |
от 50,0 до 106 |
Пределы допускаемой относительной погрешности измерений при доверительной вероятности 0,95, %: | |
- индивидуального эквивалента дозы в диапазоне доз от 0,05 до 0,3 мЗв в диапазоне доз от 0,3 до 106 мЗв |
± 30 ± 15 |
Время установления рабочего режима, мин, не более |
30 |
Время непрерывной работы, ч, не менее |
8 |
Время снятия показания с одного детектора при скорости нагрева 50 °С/с, с, не более |
10 |
Питание осуществляется от сети переменного тока:
|
220 ± 22 50 ± 1 |
Потребляемая мощность, В • А, не более |
200 |
Габаритные размеры установки (длина х ширина х высота), мм, не более |
370 х 460 х 500 |
Масса, кг, не более |
34 |
Средняя наработка на отказ, ч, не менее |
10000 |
Средний срок службы до капитального ремонта, лет, не менее |
6 |
Рабочие условия эксплуатации:
|
от 15 до 30 до 80 от 84 до 106,7 |
