Номер по Госреестру СИ: 51744-12
51744-12 Установки дозиметрические термолюминесцентные
(Harshaw 3500)
Назначение средства измерений:
Установки дозиметрические термолюминесцентные Harshaw 3500 (далее - установки) предназначены для измерений индивидуального эквивалента дозы фотонного излучения и экспозиционной дозы.
Внешний вид.
Установки дозиметрические термолюминесцентные
Рисунок № 1
Внешний вид.
Установки дозиметрические термолюминесцентные
Рисунок № 2
Внешний вид.
Установки дозиметрические термолюминесцентные
Рисунок № 3
Внешний вид.
Установки дозиметрические термолюминесцентные
Рисунок № 4
Внешний вид.
Установки дозиметрические термолюминесцентные
Рисунок № 5
Внешний вид.
Установки дозиметрические термолюминесцентные
Рисунок № 6
Внешний вид.
Установки дозиметрические термолюминесцентные
Рисунок № 7
Внешний вид.
Установки дозиметрические термолюминесцентные
Рисунок № 8
Общие сведения
Дата публикации - 05.12.2020
Срок свидетельства - 20.11.2017
Номер записи - 141412
ID в реестре СИ - 363812
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Установки дозиметрические термолюминесцентные Harshaw 3500, Счетчик воды крыльчатый ВСХ-15, Нет модификации, нет данных, ГВ-15, Всхд, ВСХ-15, ВСГ-15, без модификации, Harshaw 3500,
Производитель
Изготовитель - Компания "Thermo Electron Corporation Radiation Measurement & Protection"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 21
Выдано извещений - 1
Кол-во периодических поверок - 14
Кол-во средств измерений - 10
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1046 дн.
Приказы РСТ, где упоминается данный тип СИ
№1110 от 2018.06.07 О продлении срока действия свидетельсв об утверждении типа средств измерений
Наличие аналогов СИ: Установки дозиметрические термолюминесцентные (Harshaw 3500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
51744-12 Установки дозиметрические термолюминесцентные (Harshaw 3500) Компания "Thermo Electron Corporation Radiation Measurement & Protection" (СОЕДИНЕННЫЕ ШТАТЫ ) | 84480-22 Установки дозиметрические термолюминесцентныеКомпания "Thermo Electron Corporation Radiation Measurement & Protection" (СОЕДИНЕННЫЕ ШТАТЫ ) |
Все средства измерений Компания "Thermo Electron Corporation Radiation Measurement & Protection"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
51744-12 20.11.2017 |
Установки дозиметрические термолюминесцентные, Harshaw 3500 Компания "Thermo Electron Corporation Radiation Measurement & Protection" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51778-12 20.11.2017 |
Установки дозиметрические термолюминесцентные, Harshaw 4500 Компания "Thermo Electron Corporation Radiation Measurement & Protection" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Кто поверяет Установки дозиметрические термолюминесцентные ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИЗОТОП РК" (РОСС СОБ 3.00047.2013) | 6 | 0 | 4 | 1 | 6 | 0 | 4 | |||
| ООО "РЦСМ" (RA.RU.312866) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "НИИП" (RA.RU.311471) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МС-РЕСУРС" (RA.RU.312581) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ГОРВОДОУЧЕТ" (RA.RU.312363) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "СТРОЙГАРАНТ-М" (RA.RU.312641) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| АО "НИИП" (RA.RU.311471) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПО «Спектр» (RA.RU.313417) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Установки дозиметрические термолюминесцентные ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
9913 | 10025 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
8092 | 10025 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7337 | 10025 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
10814 | 10025 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
10814 | 10025 |
Программное обеспечение
Программное обеспечение (ПО) WinREMS обладает широким набором сервисных функций, что позволяет осуществлять математическую обработку, протоколирование и вывод на экран персонального компьютера результатов измерений.
Идентификационные данные приведены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
WinREMS |
WinREMS |
PL-26732.8.2.0.0 |
6D92705F |
CRC32 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации и на корпус устройства считывающего Harshaw 3500 методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Установка дозиметрическая термолюминесцентная Harshaw 3500. Руководство по эксплуатации 3500-W-O-0805-005.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установкам дозиметрическим термолюминесцентным Harshaw 3500
ГОСТ 8.070-96 «Государственная поверочная схема для средств измерений мощности поглощенной и эквивалентной дозы фотонного и электронного излучений».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ Р МЭК 1066-93 «Системы дозиметрические термолюминесцентные для индивидуального контроля и мониторинга окружающей среды».
Установка дозиметрическая термолюминесцентная Harshaw 3500. Руководство по экс -плуатации 3500-W-O-0805-005.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийосуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;
выполнение работ по обеспечению безопасных условий и охраны труда;
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется в соответствии с разделом 8 "Методика поверки" документа «Установка дозиметрическая термолюминесцентная Harshaw 3500. Руководство по эксплуатации 3500-W-O-0805-005», утверждённым руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 17 мая 2012 г.
Основное поверочное оборудование:
установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д
(Рег. № 32425-06), диапазон МЭД 5'10-7 5'10-2 Зв/ч, пределы допускаемой относительной погрешности измерений ± 3 % (Р=0,95).
Заявитель
ООО «Адвансед Нуклайд Технолоджис»Юридический адрес: РФ, 117312, г. Москва, В-312, пр. 60-летия Октября, 7 а. Фактический адрес: РФ, 142190, МО, г. Троицк, Сиреневый бульвар, 7 Почтовый адрес: РФ, 117312, г. Москва, В-312, пр. 60-летия Октября, 7 а, Институт ядерных исследований РАН, Лаборатория медицинской физики.
Тел. + 7 (926) 304 76 27
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений»141570, Московская обл., Солнечногорский р-н, г.п. Менделеево, ФГУП «ВНИИФ-ТРИ», главный лабораторный корпус.
Принцип действия установки основан на преобразовании энергии ионизирующих излучений, поглощенной термолюминесцентным детектором в световое излучение с помощью контролируемого нагрева. Термолюминесцентные детекторы в процессе облучения аккумулируют энергию. Световое излучение, возникающее при их нагреве, пропорционально по величине дозы, полученной детектором. Полученный световой поток преобразуется с помощью фотоэлектронного умножителя (ФЭУ) в электрический сигнал. Для увеличения верхнего значения измерения доз излучения используются светофильтры, помещаемые перед ФЭУ.
Установка состоит из устройства считывающего Harshaw 3500 и комплекта термолюминесцентных дозиметров ДТЛ-02, DTU-01, DTU-02 и аналогичных с детекторами ДТГ-4, TLD-100, TLD-200, TLD-400, TLD-500, TLD-600, TLD-700, TLD-800.
Термолюминесцентные дозиметры представляют собой сборку, состоящую из
термолюминесцентных детекторов, закрепленных в пластиковом держателе.
Внешний вид установки и места пломбировки, приведены на рисунках 1 и 2.
Устройство считывающее Harshaw 3500
Термолюминесцентные детекторы

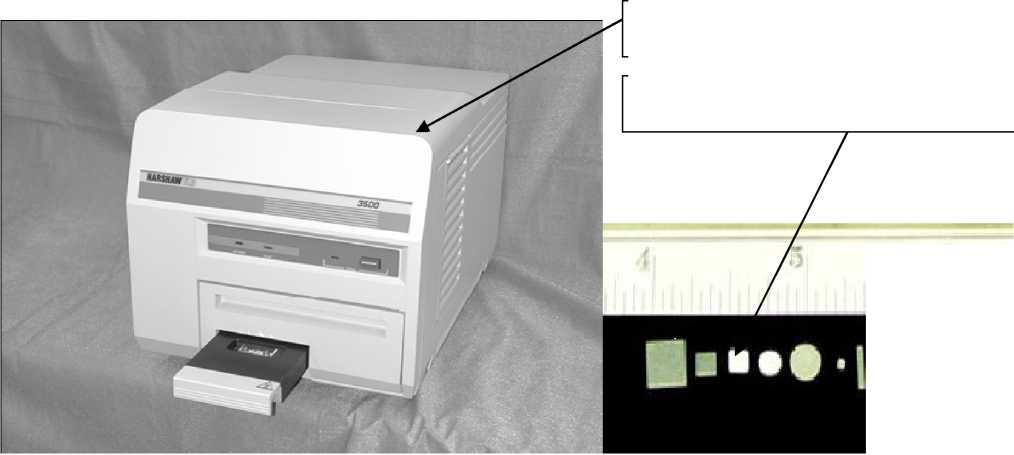

Рисунок 1 - Установка дозиметрическая термолюминесцентная Harshaw 3500

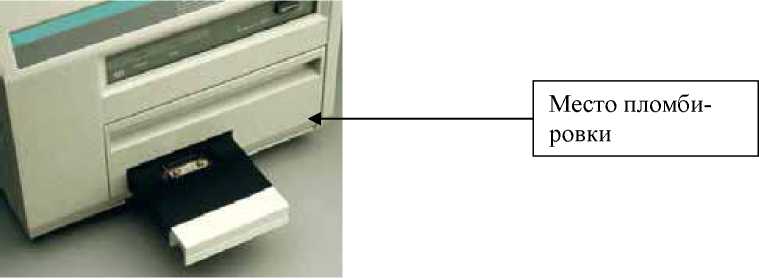

Рисунок 2 - Место пломбировки
В комплект поставки установки входят изделия и документы , указанные в таблице 3. Таблица 3
|
Наименование |
Количество, шт. |
|
Устройство считывающее Harshaw 3500 |
1 |
|
Термолюминесцентные дозиметры ДТЛ-02, DTU-01, DTU-02 и аналогичных с детекторами ДТГ-4, TLD-100, TLD-200, TLD-400, TLD-500, TLD-600, TLD-700, TLD-800 |
согласно заказа |
|
Компьютер (IBM-совместимый) |
1 |
|
CD-диск с ПО |
1 |
|
Установка дозиметрическая термолюминесцентная Harshaw 3500. Руководство по эксплуатации 3500-W-O-0805-005 |
1 |
установки приведены в таблице 2. Таблица 2
|
Наименование параметра |
Значение |
|
Диапазон измерений в диапазоне энергий фотонного излучения от 0,015 до 50 МэВ при использовании дозиметров ДТЛ-02, DTU-01, DTU-02 и аналогичных с детекторами ДТГ-4, TLD-100, TLD-200, TLD-400, TLD-500, TLD-600, TLD-700, TLD-800 без светофильтра: | |
|
- индивидуального эквивалента дозы, мЗв |
от 0,05 до 103 |
|
- экспозиционной дозы, мР |
от 5,0 до 105 |
|
Диапазон измерений в диапазоне энергий фотонного излучения от 0,015 до 50 МэВ при использовании дозиметров ДТЛ-02, DTU-01, DTU-02 и аналогичных с детекторами ДТГ-4, ТЛД-500К, TLD-100, TLD-200, TLD-400, TLD-500, TLD-600, TLD-700, TLD-800 с применением светофильтра: | |
|
- индивидуального эквивалента дозы, мЗв |
от 50,0 до 106 |
|
- экспозиционной дозы, мР |
от 5'103до 108 |
|
Пределы допускаемой относительной погрешности измерений при доверительной вероятности 0,95, %: | |
|
- индивидуального эквивалента дозы в диапазоне доз от 0,05 до 0,3 мЗв в диапазоне доз от 0,3 до 106 мЗв |
±30 ±15 |
|
- экспозиционной дозы, мР в диапазоне доз от 5,0 до 30 мР в диапазоне доз от 30 до 108 мР |
±30 ±15 |
|
Время установления рабочего режима, мин, не более |
30 |
|
Наименование параметра |
Значение |
|
Время непрерывной работы, ч, не менее |
8 |
|
Время снятия показания с одного детектора при скорости нагрева 50 °С/с, с, не более |
10 |
|
Питание осуществляется от сети переменного тока:
|
220±22 50 ± 1 |
|
Потребляемая мощность, В •А, не более |
200 |
|
Габаритные размеры установки (длинахширинахвысота), мм, не более |
470 х 320 х 310 |
|
Масса, кг, не более |
25 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы до капитального ремонта, лет, не менее |
6 |
|
Рабочие условия эксплуатации:
|
от 15 до 30 до 80 от 84 до 106,7 |
