51634-12 Твердомеры универсальные
(Q250MS, Q250M, Q250E, Q750MS, Q750M, Q750E, Q3000MS, Q3000M, Q3000E)
Назначение средства измерений:
Твердомеры универсальные Q250MS, Q250M, Q250E, Q750MS, Q750M, Q750E, Q3000MS, Q3000M, Q3000E (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса, Роквелла, Супер-Роквелла, Бринелля в соответствии с ГОСТ Р ИСО 6507-1:2007, ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ 9012-59.
Внешний вид.
Твердомеры универсальные
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) Qpix T12 используются для управления твердомером, записью, хранением и статистической обработки результатов измерений. Идентификационные признаки ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Иденти-фикаци-онное на-именование ПО |
Номер версии (иден-тификаци-онный номер) ПО |
Цифровой идентификатор ПО (Контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Программное обеспечение для твердомеров универсальных (базовый модуль - Hauptmodul Firmware) |
Qpix T12 |
1.7.3 и выше |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации Q250MS, Q250M, Q250E, Q750MS, Q750M, Q750E, Q3000MS, Q3000M, Q3000E - 01РЭ типографским или иным способом.
Сведения о методиках измерений
Нормативные и технические документы
Изготовитель
Qness GmbH, Австрия.
Адрес: BluntaustraBe 52, 5440 Golling.
Тел. +43 6244 34393, Факс. +43 6244 34393-30
E-mail: office@qness.at
Заявитель
Закрытое акционерное общество «С-Инструментс», Москва.
Адрес: 125009, Россия, Москва, улица Моховая, дом 9, корпус "В"
Тел. (495) 697-03-08, 697-03-58, 697-09-86, 697-11-25, Факс. (495) 697-10-67
E-mail: info@s-i.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИФТРИ».
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Принцип действия твердомеров основан:
для шкал Виккерса на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка;
для шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
для шкал Бринелля на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Приборы представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомеры изготавливаются в модификациях Q250MS, Q250M, Q250E, Q750MS, Q750M, Q750E, Q3000MS, Q3000M, Q3000E. Модификации отличаются друг от друга диапазоном прикладываемых нагрузок, наличием асинхронного мотора, габаритными размерами, массой и рабочим пространством. Символ "E" в названии твердомера означает наличие у твердомера асинхронного мотора. Символ "M" в названии твердомера означает отсутствие асинхронного мотора у твердомера. Символ "MS" в названии твердомера означает то, что у твердомера габаритные размеры, масса и рабочее пространство меньше чем у других модификаций. Внешний вид твердомеров приведён на рисунке 1. Доступ к метрологически значимым узлам твердомера ограничен конструкцией прибора.
Место нанесения знака об утверждении типа

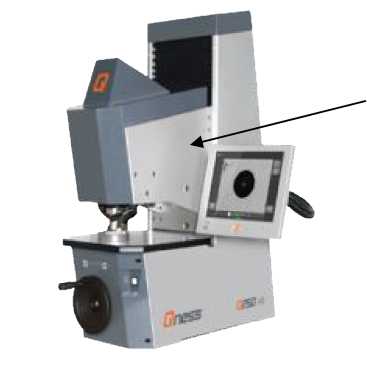

Рисунок 1 - Внешний вид твердомеров
Q750M, Q750E, Q3000MS, Q3000M, Q3000E).........................................-1 шт. (по заказу)
Вспомогательные принадлежности ..................................................................-1 комплект.
Руководство по эксплуатации Q250MS, Q250M, Q250E, Q750MS,
Q750M, Q750E, Q3000MS, Q3000M, Q3000E - 0 1 РЭ................................................- 1 шт.
Шкалы Виккерса и соответствующие им нагрузки, поддерживаемые в модификациях Q250MS, Q250M, Q250E, Q750MS, Q750M, Q750E, Q3000MS, Q3000M, Q3000E. приведены, в Таблице 2.
аблица 2
Шкалы Вик керса |
Нагрузки, Н |
Модификации | ||
Q250MS, Q250M, Q250E |
Q750MS, Q750M, Q750E |
Q3000MS, Q3000M, Q3000E | ||
HV1 |
9,81 |
+ |
- |
- |
HV2 |
19,61 |
+ |
- |
- |
HV3 |
29,42 |
+ |
+ |
- |
HV5 |
49,04 |
+ |
+ |
- |
HV10 |
98,07 |
+ |
+ |
+ |
HV20 |
196,1 |
+ |
+ |
+ |
HV30 |
294,2 |
+ |
+ |
+ |
HV50 |
490,3 |
+ |
+ |
+ |
HV100 |
980,7 |
+ |
+ |
+ |
Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Виккерса для модификаций Q250MS, Q250M, Q250E, Q750MS, Q750M, Q750E, Q3000MS, Q3000M, Q3000E приведены в таблице 3.
аблица 3
Обозначение |
Интервалы измерений твё |
рдости |
IV | |||||||
шкалы твёр- |
100± 50 |
200± |
300± |
400± |
500± |
600± |
700± |
800± |
900± |
1225± |
дости |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
275 | |
Пределы допускаемой абсолютной погрешности измерений твердости, HV, (±) | ||||||||||
HV1 |
4,5 |
10 |
14 |
18 |
27,5 |
32,5 |
37,5 |
51 |
57 |
120 |
HV2 |
4,5 |
7,5 |
10,5 |
18 |
22 |
26 |
30 |
34 |
47,5 |
90 |
HV3 |
4,5 |
7,5 |
10,5 |
13,5 |
22 |
26 |
30 |
34 |
40 |
60 |
HV5 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
38 |
60 |
HV10 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
28,5 |
45 |
HV20 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
28,5 |
30 |
HV30 |
4,5 |
7,5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
30 |
HV50 |
4,5 |
7,5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
30 |
HV100 |
4,5 |
7,5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
30 |
Шкалы Роквелла, Супер-Роквелла и соответствующие им нагрузки, поддерживаемые в модификациях Q250MS, Q250M, Q250E, Q750MS, Q750M, Q750E, Q3000MS, Q3000M, Q3000E, приведены в таблице 4.
Таблица 4
шкалы |
Нагрузки, Н |
Модификации | |||
Роквелл |
основная |
предварительная |
Q250MS, Q250M, Q250E |
Q750MS, Q750M, Q750E |
Q3000MS, Q3000M, Q3000E |
HRA |
588,6 |
98,07 |
+ |
+ |
+ |
HRB |
980,7 |
+ |
+ |
+ | |
HRC |
1472 |
+ |
+ |
+ | |
Супер-Роквелл | |||||
HR15N |
147,1 |
29,43 |
+ |
+ |
+ |
HR30N |
294,2 |
+ |
+ |
+ | |
HR45N |
441,3 |
+ |
+ |
+ | |
HR30T |
294,2 |
+ |
+ |
+ |
Диапазоны измерений твердости по шкалам Роквелла, Супер-Роквелла и соответствующие им пределы допускаемой абсолютной погрешности измерения твёрдости для модификаций Q250MS, Q250M, Q250E, Q750MS, Q750M, Q750E, Q3000MS, Q3000M, Q3000E приведены в таблице 5.
Таблица 5
Шкалы |
диапазоны измерений твёрдости |
Пределы допускаемой абсолютной погрешности |
Роквелл | ||
HRA |
от 70 HRA до 93 HRA |
±1,2 HRA |
HRB |
от 50 HRB до 100 HRB |
±2,0 HRB |
HRC |
от 20 HRC до 35 HRC от 35 HRC до 55 HRC от 55 HRC до 70 HRC |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
Супер-Роквелл | ||
HR15N |
от 70 HR15N до 94 HR15N |
±1,0 HR15N |
HR30N |
от 40 HR30N до 76 HR30N |
±2,0 HR30N |
от 76 HR30N до 86 HR30N |
±1,0 HR30N | |
HR45N |
от 40 HR45N до 78 HR45N |
±2,0 HR45N |
HR30T |
от 45 HR30T до 70 HR30T |
±3,0 HR30T |
от 70 HR30T до 82 HR30T |
±2,0 HR30T |
Шкалы Бринелля и соответствующие им нагрузки, поддерживаемые в модификациях Q250MS, Q250M, Q250E, Q750MS, Q750M, Q750E, Q3000MS, Q3000M, Q3000E, приведены в таблице 6.
Таблица 6
шкалы Бринелля |
Нагрузки, Н |
Модификации | ||
Q250MS, Q250M, Q250E |
Q750MS, Q750M, Q750E |
Q3000MS, Q3000M, Q3000E | ||
HBW 2,5/62,5/ |
613,1 |
+ |
+ |
+ |
HBW 2,5/187,5/ |
1839 |
+ |
+ |
+ |
HBW 5/250/ |
2452 |
+ |
+ |
+ |
HBW 5/750/ |
7357 |
- |
+ |
+ |
HBW 10/1000/ |
9807 |
- |
- |
+ |
HBW 10/3000/ |
29421 |
- |
- |
+ |
Диапазоны измерений твердости по шкалам Бринелля, HBW для модификаций
Q250MS, Q250M, Q250E, Q750MS, Q750M, Q750E, Q3000MS, Q3000M, Q3000E:
HBW 2,5/62,5/ от 32 до 218
HBW 2,5/187,5/ от 96 до 650
HBW 5/250/ от 32 до 218
HBW 5/750/ от 96 до 650
HBW 10/1000/ от 32 до 218
HBW 10/3000/ от 96 до 650
Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Бринелля для модификаций Q250MS, Q250M, Q250E, Q750MS, Q750M, Q750E, Q3000MS, Q3000M, Q3000E указаны в таблице 7.
Таблица 7
Шкалы HBW 2,5/62,5/ HBW 5/250/ HBW 10/1000/ |
Интервалы измерения твёрдости, HBW | |
от 32 до 218 | ||
Пределы допускаемой абсолютной погрешности измерений твёрдости по шкалам, HBW | ||
±7 | ||
Шкалы HBW 2,5/187,5/10 HBW 5/750/10 HBW 10/3000/10 |
Интервалы измерения твёрдости, HBW | |
от 96 до 340 |
от 340 до 650 | |
Пределы допускаемой абсолютной погрешности измерений твёрдости по шкалам, HBW | ||
±10 |
±20 |
Рабочее пространство, масса, габаритные размеры, максимальная потребляемая мощность модификаций указаны в Таблице 8.
Таблица 8
Q250MS, Q750MS, Q3000MS |
Q250M, Q750M, Q3000M |
Q250E, Q750E, Q3000E | |
Масса, кг, не более |
170 |
230 |
250 |
Длина, мм, не более |
823 |
1037 |
1037 |
Ширина, мм, не более |
707 |
707 |
707 |
Высота, мм, не более |
965 |
1237 |
1237 |
Рабочее пространство (длина), мм |
310 |
310 |
310 |
Рабочее пространство (высота), мм |
230 |
450 |
450 |
Потребляемая мощность, Вт |
360 |
360 |
800 |
Рабочие условия применения:
температура воздуха ,оС ....................................................................................... от 18 до 28;
относительная влажность воздуха, %, не более ................................................................80.
Напряжение питания от сети переменного тока частотой от 47 до 63 Гц,.............. от 100 до 240.
