Номер по Госреестру СИ: 51575-12
51575-12 Устройства сбора и передачи данных
(УСПД УКМП)
Назначение средства измерений:
Устройства сбора и передачи данных УСПД "УКМП" (далее - УСПД) предназначено для измерения силы постоянного тока, напряжения постоянного тока, сбора, первичной обработки, хранения информации о результатах измерений, собранных с сертифицированных датчиков, выдачи управляющих сигналов, а так же передачи информации о результатах измерений по беспроводным или проводным каналам связи.
Внешний вид.
Устройства сбора и передачи данных
Рисунок № 1

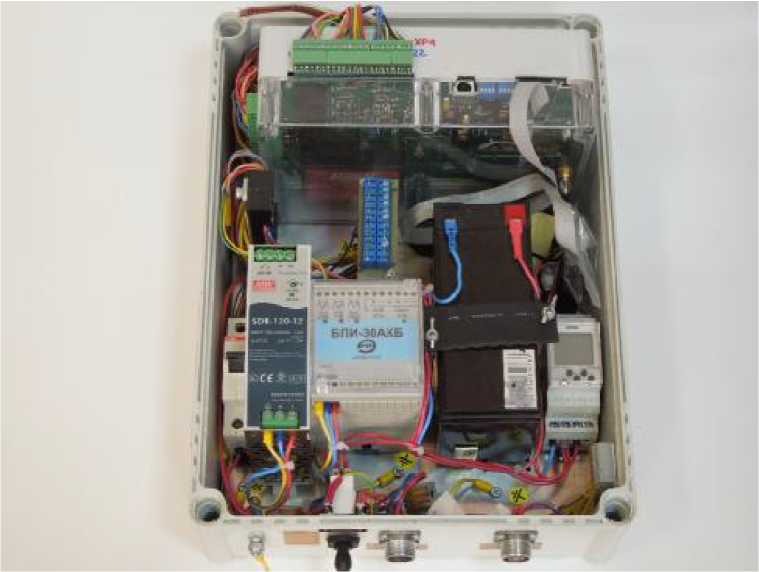

Внешний вид.
Устройства сбора и передачи данных
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.10.2017
Номер записи - 141216
ID в реестре СИ - 363616
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - ООО "ОКБ Бурстройпроект"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1603 от 2022.06.30 ПРИКАЗ_Об утверждении типов средств измерений (9)
№1221 от 2018.06.15 О продлении срока действия свидетельсв об утверждении типа средств измерений
№3366 от 2022.12.30 О закреплении документов национальной системы стандартизацииьза техническим комитетом по стандартизации "Пищевые добавки, ароматизаторы, соль пищевая" (ТК 154)
Наличие аналогов СИ: Устройства сбора и передачи данных (УСПД УКМП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "ОКБ Бурстройпроект"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
51575-12 22.10.2017 |
Устройства сбора и передачи данных, УСПД УКМП ООО "ОКБ Бурстройпроект" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
57179-14 16.04.2019 |
Датчики состояния поверхности дорожного полотна, ДСПД ООО "ОКБ Бурстройпроект" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
57179-19 23.12.2024 |
Датчики состояния поверхности дорожного полотна, ДСПД ООО "ОКБ Бурстройпроект" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
77739-20 03.03.2025 |
Термогигрометры унифицированные, УТГ ООО "ОКБ Бурстройпроект" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
84565-22 04.02.2027 |
Анемометры ручные ультразвуковые, АРУ ООО "ОКБ Бурстройпроект" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Кто поверяет Устройства сбора и передачи данных (УСПД УКМП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Устройства сбора и передачи данных (УСПД УКМП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО УСПД УКМП представляет совокупность программных средств, обеспечивающих управление работой составных частей УСПД, сбор информации с датчиков, подготовку информационных пакетов для отправки на сервер сбора данных, контроль корректности входных данных, передачу информации на сервер.
Программное обеспечение УСПД "УКМП" состоит из двух частей:
- встроенной в корпус устройства сбора и передачи данных "УКМП" части ПО;
-
- "Сервер сбора данных" - автономной части ПО, реализованной в виде объектов операционной системы.
В соответствии с МИ 3286-2010 уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
-
- "А" - для встроенной части ПО. Не требуется специальных средств защиты , исключающих возможность несанкционированной модификации, обновления, удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
-
- "С" - для автономной части ПО. Метрологически значимая автономная часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные программного обеспечения приведены в таблице 1 Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО УСПД УКПМ |
MeteoSoft |
1.2.0.0. |
475AD81C |
CRC32 |
|
Сервер сбора данных |
1.2 |
77Е89В24 |
CRC32 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус УСПД в соответствии с требованиями конструкторской документации путем нанесения наклейки.
Знак утверждения типа наносится типографским способом в верхний правый угол на титульных листах паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в документе "Модули измерительные ввода-вывода аналоговых сигналов NL-8TI-Ex, NL-4RTD-Ex, NL-8FI-Ex. Руководство по эксплуатации. НПКТ.421457.001.-100 РЭ".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам сбора и передачи данных УСПД "УКМП"-
1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
-
2 ГОСТ Р 51318.22-99. Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования информационных технологий. Нормы и методы испытаний.
-
3 ГОСТ Р 51318.24-99. Совместимость технических средств электромагнитная. Устойчивость оборудования информационных технологий к электромагнитным помехам. Требования и методы испытаний.
-
4 ТУ 4311-001-70092073-2009 "Устройство сбора и передачи данных«УКМП» Общие технические условия"
Поверка
Поверкаосуществляется по документу УКМС. 431100.003 РЭ, Раздел 11 утвержденному ГЦИ СИ ФБУ «Ульяновский ЦСМ» 03 июля 2012 г.
Основные средства поверки приведены в таблице 4. Таблица 4
|
№№ ПП |
Наименование средства поверки |
Метрологические характеристики |
|
1 |
Установка пробойная универсальная УПУ-10М |
Напряжение от 0 до 10 кВ; ПГ ± 4 % |
|
2 |
Мегаомметр М4100/3 |
(0 - 100) МОм; КТ 1,0 |
|
3 |
Источник питания переменного тока APS-9501 |
Напряжение (0 - 300) В; Ток 2,1 А; Максимальная мощность 500 ВА; Вольтметр и амперметр КТ 1,0 |
|
4 |
Блок питания постоянного тока GPS-3030DD |
Напряжение (0 - 30) В; Ток (0 - 3) А; Вольтметр и амперметр КТ 0,5. |
|
5 |
Калибратор-измеритель стандартных сигналов КИСС-03 |
Генерация напряжения (0 - 11) В; Генерация тока (0 - 22) мА; Погрешность генерации напряжения и тока ± 0,05 % |
|
6 |
Поверочный комплект УСПД (Поверочное ПО, преобразователи интерфейса; датчики, соединительные кабели и т.п.) |
Изготовитель
ООО "ОКБ Бурстройпроект"Адрес: 125315, г. Москва, ул. Балтийская, д. 14, стр. 1
Тел.+7 (495) 790-70-98. Факс: +7 (499) 155-46-86. e-mail: info@burstroy.ru
Заявитель
ООО "Маркет Гейт"Адрес: 124460, г. Москва, Зеленоград, корп.1205, н. п. 1
Тел. +7 (495) 961-68-02, e-mail: info@Market-Gate.ru
Испытательный центр
ГЦИ СИ ФБУ "Ульяновский ЦСМ"Адрес: 432002 г. Ульяновск, ул. Урицкого, 13.
Тел/факс: (8422) 46-42-13, 43-52-35, e-mail: csm@ulcsm.ru
Устройства сбора и передачи данных УСПД "УКМП" применяется для построения систем измерительных автоматизированных контроля параметров физических процессов различного типа, протекающих снаружи, внутри и на поверхности контролируемых объектов, в том числе при измерении метеорологических параметров, параметров чрезвычайных (нештатных) ситуаций, а так же для выдачи управляющих воздействий на исполнительные устройства
Для исполнения УСПД с питанием 220 В (УКМП-01.Х.Х.Х.ХХ 220 XX УХЛ1) прибор состоит из центрального процессорного устройства (ЦПУ) на базе программируемого микроконтроллера ATmega128 с энергонезависимой памятью программ и данных, двух блоков питания БПИ-30 АКБ (или аналогичный) и SDR-120-12 (или аналогичный), АКБ 12 В 7 А/ч (или другой ёмкости), реле времени, а также портов ввода вывода для подключения датчиков (аналоговых, цифровых, дискретных) и других внешних устройств.
Для исполнения УСПД с питанием 12 В (УКМП-01.Х.Х.Х.ХХ 12 XX УХЛ1) прибор состоит из центрального процессорного устройства (ЦПУ) на базе программируемого микроконтроллера ATmega128 с энергонезависимой памятью программ и данных, реле времени, а также портов ввода вывода для подключения датчиков (аналоговых, цифровых, дискретных) и других внешних устройств.
Аналоговые и дискретные сигналы поступают в УСПД по проводным соединениям. Цифровые данные с датчиков поступают в УСПД по проводным соединениям, а так же принимаются ZigBee-модемом по радиоканалу (беспроводное соединение). Поступающие в УСПД аналоговые, дискретные и цифровые сигналы передаются в ЦПУ:
-
- цифровые коды при помощи преобразователей уровней RS-232, RS-485, CAN, токовая петля (ТП);
-
- аналоговые сигналы при помощи модуля измерительного ввода-вывода аналоговых сигналов NL-8AI, внесенного в Государственный реестр средств измерений регистрационный номер 27576-04;
-
- дискретный сигнал при помощи драйвера сухой контакт (СК).
Сбор данных с датчиков выполняется в автоматическом режиме с запрограммированным интервалом времени.
Передача цифрового кода на внешний сервер осуществляется при помощи GSM модуля, входящего в ЦПУ, автоматически с запрограммированным интервалом времени. В состав УСПД входит антенна с собственным усилением, позволяющая принимать даже слабый уровень сигнала и GSM модуль с 12 классом GPRS соединения, обеспечивающий высокую скорость передачи данных (до 120 Кбит/с). В случае невозможности передачи информации на внешний сервер (аварийный режим работы устройства) данные с датчиков в виде обработанного цифрового кода сохраняются в Dataflash (DF).
В случае временного отсутствия входного напряжения АС 220В, 50 Гц (аварийный режим работы устройства исп. 220 В) в устройстве предусмотрено резервное питание от АКБ 12 В 7 А/ч (или другой ёмкости и/или другого напряжения). В аварийном режиме работы УСПД обогрев датчиков не предусмотрен. Напряжение питания АКБ расходуется на питание ЦПУ и
подключенных внешних датчиков. В зависимости от энергопотребления внешних датчиков, время работы от резервного источника питания различно и может составлять от 24 часов.
УСПД представляет собой моноблочную конструкцию в виде герметичного пластмассового корпуса, с внешней стороны которого установлены разъемы для подключения датчиков и напряжения питания, выключатель питания. Фотография внешнего вида УСПД приведена на рисунке 1.

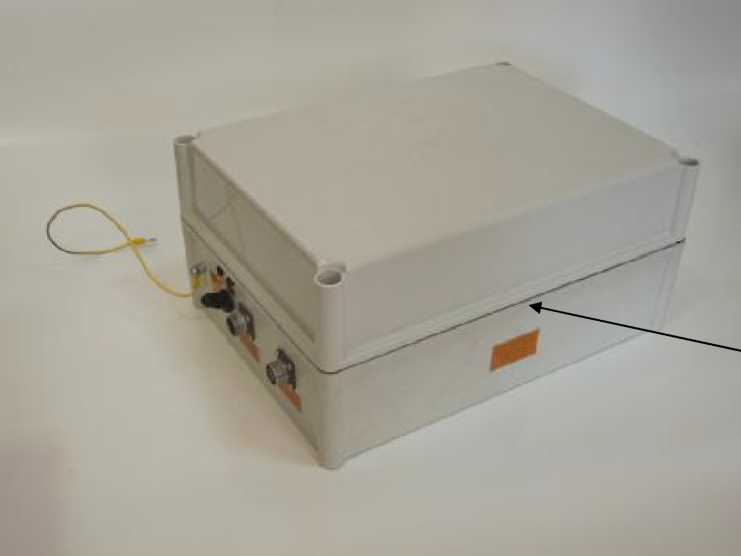

Место нанесения клейма в виде наклейки со штрих кодом
Рисунок 1. УСПД "УКМП" и место нанесения клейма
Комплектность УСПД УКПМ приведена в таблице 3 Таблица 3
|
Наименование |
Обозначение технической документации |
Количество |
|
УСПД "УКМП" |
УКМС. 431100.003 |
1 |
|
Паспорт УСПД УКПМ |
УКМС. 431100.003 ПС |
1 |
|
Руководство по эксплуатации УСПД "УКМП" |
УКМС. 431100.003 РЭ |
1 |
|
Поверочный комплект (по заказу) |
УКМС. 431100.003 ПК |
1 |
|
Диск с программным обеспечением для поверки (по заказу) |
УКМС. 431100.003 ПО |
1 |
Основные метрологические и технические характеристики стойки приведены в таблице 2. Таблица 2
|
Количество аналоговых измерительных каналов УСПД (далее - ИК) |
0 - 4 |
|
Количество типов аналоговых ИК УСПД |
0 - 3 |
|
Измерение сигналов силы постоянного тока (ИК типа 1): - диапазон измерения, мА |
от 4 до 20 |
|
- пределы допускаемой относительной погрешности измерения, % |
± 1,0 |
|
Измерение сигналов силы постоянного тока (ИК типа 2): - диапазон измерения, мА |
от 0 до 5 |
|
- пределы допускаемой относительной погрешности измерения, % |
± 1,0 |
|
Измерение сигналов напряжения постоянного тока (ИК типа 3): - диапазон измерения, В |
от 0 до 5 |
|
- пределы допускаемой относительной погрешности измерения, % |
± 1,0 |
|
Параметры питания: - напряжение постоянного тока, В |
8 - 40 |
|
- потребляемая мощность, Вт не более |
50 |
|
- напряжение переменного тока, В |
86 - 264 |
|
- частота, Гц |
45 -65 |
|
- потребляемая мощность, В^А не более |
50 |
|
Г абаритные размеры, мм, не более |
390х280х175 |
Продолжение таблицы 2
|
Масса, кг, не более |
7 |
|
Климатические условия:
|
от минус 40 до плюс 70 100 от 86,0 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
16000 |
