Номер по Госреестру СИ: 51373-12
51373-12 Устройства детектирования
(УДАС-03И)
Назначение средства измерений:
Устройства детектирования УДАС-03И предназначены для измерения в автоматическом режиме объемной активности (далее ОА) альфа- и бета- радиоактивных аэрозолей в воздухе.
Внешний вид.
Устройства детектирования
Рисунок № 1
Внешний вид.
Устройства детектирования
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.08.2027
Номер записи - 140974
ID в реестре СИ - 363374
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УДАС-03И,
Производитель
Изготовитель - Открытое акционерное общество "Пятигорский завод "Импульс" (ОАО "Пятигорский завод "Импульс")
Страна - РОССИЯ
Населенный пункт - Ставропольский край, г. Пятигорск
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 51
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№9 от 2013.01.14 О внесении изменений в описание типа на устройства детектирования УДАС-ОЗИ
№1702 от 2017.08.09 О продлении срока действия свидетельств об утверждении типа средств измерений
№1915 от 2022.08.03 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (17)
Наличие аналогов СИ: Устройства детектирования (УДАС-03И)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Пятигорский завод "Импульс" (ОАО "Пятигорский завод "Импульс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50028-12 31.05.2027 |
Блоки детектирования, БДГБ-02И Открытое акционерное общество "Пятигорский завод "Импульс" (ОАО "Пятигорский завод "Импульс") (РОССИЯ Ставропольский край, г. Пятигорск) |
ОТ МП |
1 год |
|
51373-12 09.08.2027 |
Устройства детектирования, УДАС-03И Открытое акционерное общество "Пятигорский завод "Импульс" (ОАО "Пятигорский завод "Импульс") (РОССИЯ Ставропольский край, г. Пятигорск) |
ОТ МП |
1 год |
|
92923-24 21.08.2029 |
Установки поверочные расходомерные газовые, УПРГ-01И Открытое акционерное общество "Пятигорский завод "Импульс" (ОАО "Пятигорский завод "Импульс") (РОССИЯ Ставропольский край, г. Пятигорск) |
ОТ МП |
2 года |
|
92923-24 21.08.2029 |
Установки поверочные расходомерные газовые, УПРГ-01И Открытое акционерное общество "Пятигорский завод "Импульс" (ОАО "Пятигорский завод "Импульс") (РОССИЯ Ставропольский край, г. Пятигорск) |
ОТ МП |
2 года |
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Устройства детектирования (УДАС-03И)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 20 | 0 | 0 | 0 | 20 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 23 | 23 | 0 | 0 | 23 | 23 | 0 | ||
| НИЦ "КУРЧАТОВСКИЙ ИНСТИТУТ" (0521) | 3 | 1 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 5 | 5 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Устройства детектирования (УДАС-03И)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Технологическая программа TestUNO04 не является встроенным программным обеспечением, и выполняет следующие функции:
- проверка правильности передачи данных от УНО -04И на устройства верхнего уровня (ВУ) таких как: текущих и архивных результатов измерения, информации о состоянии УДАС-03И, информации о нерадиационных параметрах;
- проверка возможности дистанционного контроля и управления режимами работы УДАС-03И;
- проверка настроек метрологических параметров (границы энергетических зон, пороги сигнализации, коэффициенты линейности и чувствительности) и не метрологических параметров (установка календарного времени и даты, времени измерения, регламента автоматического контроля).
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер программного обеспечения) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Технологическая программа TestUNO04 еМ1.287.025Д55М |
TestUNO04.exe |
0.3.00 |
b4f9156b02026c 477b618ed2959e 726f |
MD5 |
Программное обеспечение не оказывает влияния на метрологические характеристики УДАС-03И. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта еМ1.287.025ПС типографским способом и на изделие методом фотохимии на табличку.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам детектирования УДАС-03И
-
1. Устройства детектирования УДАС-03И. Технические условия еМ1.287.025ТУ.
-
2. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
-
3. ГОСТ 22251-89 «Средства измерений объемной активности искусственного радиоактивного аэрозоля. Общие технические требования и методы испытаний».
-
4. ГОСТ 52931-2008 «Приборы контроля и регулирования технологических процессов».
Сведения о методиках (методах) измерений
Методы измерения - прямой и косвенный, приведены в руководстве по эксплуатации еМ1.287.025РЭ
Поверка
Поверкаосуществляется по документу еМ1.287.025РЭ «Устройство детектирования УДАС-03И. Руководство по эксплуатации» раздел 4, утвержденному ГЦИ СИ ФБУ «Ставропольский ЦСМ» в 2012 г.
Перечень основного оборудования, необходимого для поверки УДАС-03И:
- образцовые источники бета - излучения 90Sr+90Y II разряда 1C0-131, 1C0-801, 1C0-133, 1C0-803, 1C0-324, 1C0-135, 1C0-325;
- образцовые источники альфа-излучения 239Pu II разряда 1П9-400, 1П9-401, 1П9-402, 1П9-163, 1П9-403, 1П9-404;
- образцовые спектрометрические источники альфа -излучения из набора ОСАИ;
- источник бета-излучения 204Tl 1T-4;
- источник бета-излучения 60Co 1K-0.
Нормативные и технические документы, устанавливающие требования к устройствам детектирования УДАС-03И-
1. Устройства детектирования УДАС-03И. Технические условия еМ1.287.025ТУ.
-
2. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
-
3. ГОСТ 22251-89 «Средства измерений объемной активности искусственного радиоактивного аэрозоля. Общие технические требования и методы испытаний».
-
4. ГОСТ 52931-2008 «Приборы контроля и регулирования технологических процессов».
Изготовитель
ОАО «Пятигорский завод «Импульс» адрес: 357500, Россия, г. Пятигорск, ул. Малыгина, 5, тел.: (8793) 33-65-14факс: (8793) 33-89-36 е-mail: contakt@pzi.ru
сайт: www.pzi.ru
Испытательный центр
ГЦИ СИ ФБУ «Ставропольский ЦСМ» адрес: 355035, г. Ставрополь, ул. Доваторцев, 7а, телефон: (8652) 35-21-77, 35-76-19, факс: (8652) 95-61-94,
e-mail: ispcentrcsm@gmail.com
Метод измерения и принцип действия УДАС-03И основаны на непрерывном отборе проб способом прокачивания контролируемого воздуха через фильтрующий материал и регистрации активности сорбированных на фильтрующем материале радионуклидов.
Измеряемой физической величиной является объемная активность аэрозолей альфа- активных радионуклидов (далее ОАА) и бета- активных радионуклидов (далее ОАБ).
УДАС-03И имеет два измерительных канала, работающих в совмещенном и размещенном режимах измерения, в каждом из которых измеряются физические величины ОАА и ОАБ.
Совмещенный режим измерения - предназначен для осуществления оперативного контроля активности аэрозольных выбросов с целью обеспечения возможности раннего обнаружения и регистрации динамики изменения активности газоаэрозольных выбросов.
Размещенный режим измерения - предназначен для получения уточненного значения измеренной ОА, с учетом компенсации воздействия естественных радионуклидов путем измерения активности аэрозолей с задержкой после распада естественных радионуклидов (которые в большинстве являются короткоживущими).
УДАС-03И состоит из следующих частей:
-
- блока детектирования БДАС-03И;
-
- устройства накопления и обработки информации УНО-04И;
-
- каплеотбойника.
БДАС-03И состоит из лентопротяжного механизма (ЛПМ) ЖШ4.036.044 и двух блоков детектирования БДМС-01И еМ2.807.008. Места отбора и отстоя пробы, а также блоки детектирования, расположены в 4п-свинцовой защите толщиной 4 см.
Устройство обработки и накопления информации УНО-04И выполнено в виде металлического блока с креплением для настенного монтажа. На передней крышке УНО-04И расположены органы управления и индикации. На нижней стенке корпуса расположены разъемы для присоединения устройств детектирования, устройства сигнализации, линии связи по интерфейсу RS-485, разъем и тумблер цепи сетевого питания.
Каплеотбойник ЖШ2.968.089 представляет собой бачок из нержавеющей стали, закрытый крышкой. Входной и выходной штуцеры каплеотбойника расположены диаметрально противоположно верхней части цилиндрической стенки. Снизу бачка имеется резьбовой штуцер для слива конденсата, закрытый гайкой. Бачок имеет уровнемер в виде вертикальной полупрозрачной трубки из пластифицированного поливинилхлорида.
Общий вид блоков УДАС-03И и расположение мест для нанесения оттисков клейм поверителя показаны на рисунках 1-2.

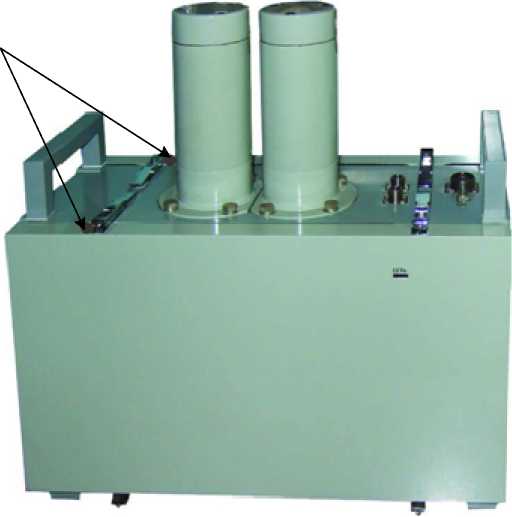

1 - Пломбы с оттиском клейма поверителя Рисунок 1 - Общий вид блока БДАС-03И

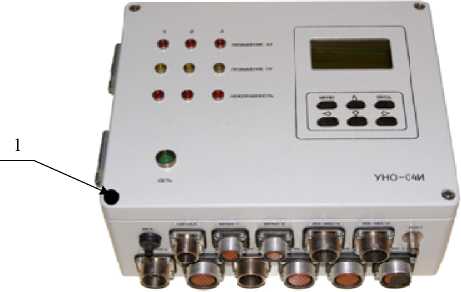

1 - Пломбы с оттиском клейма поверителя Рисунок 2 - Общий вид блока УНО-04И
- блок детектирования БДАС-03И еМ2.807.008, шт
- комплект ЗИП согласно ведомости еМ1.287.025ЗИ, шт
- комплект монтажных частей еМ1.287.025ВЧ, шт
- ведомость эксплуатационных документов еМ1.287.025ВЭ, шт
- комплект эксплуатационных документов согласно ведомости еМ1.287.025ВЭ, шт
Диапазон измерения:
-
- при измерении ОАА, Бк/м3......................................................... 3,040 -2 ... 3,0405
-
- при измерении ОАБ, Бк/м3 ........................................................3,040 -1 ... 1,0406
Пределы допускаемой относительной погрешности
при измерении ОА с доверительной вероятностью 0,95, %......................................... ±30 накопленной на фильтрующей ленте:
Чувствительность при измерении активности радионуклидов пробы,
-
- при измерении ОАА:
-
- в совмещенном режиме, 1/(Бюс).........................................(2,5-± 0,5)40-2
-
- в размещенном режиме, 1/(Бюс)........................................(4,0 ± 0, 8)40 -2
-
- при измерении ОАБ:
-
- в размещенном режиме, 1/(Бюс).........................................(1,5 ± 0, 3)40 -2
-
- в совмещенном режиме, 1/(Бюс).........................................(3,5-± 0,7)40-2
Чувствительность при регистрации внешнего излучения твердого образцового источника II разряда, безразмерная величина:
-
- типа 1 П9-163 (альфа-):
0,23±0,0345
0,38±0,057
-
- в совмещенном режиме
-
- в размещенном режиме
-
- типа 1 С0-214 (бета-):
0,16±0,024
0,25±0,038.
-
- в совмещенном режиме
-
- в размещенном режиме
Пределы допускаемой относительной погрешности при измерении внешнего излучения в угол 2п ср твердого образцового источника II разряда, при доверительной вероятности 0,95:
-
- типа 1 П9-163 (альфа-), %............................................
±15
±15
-
- типа 1 С0-214 (бета-), % ..............................................
Среднее значение скорости счета собственного фона:
1,0-10 -2
1,0-10 -1
-
- при измерении ОАА, с-1, не более...............................
-
- при измерении ОАБ, с-1, не более ...............................
Значения энергий регистрируемого излучения:
-
- при измерении ОАА:
-
- основная область, МэВ: ....................................................................3 ... 5,5
-
- компенсационная область, МэВ: ......................................................5,5 ... 6,3
-
- при измерении ОАБ, МэВ ..........................................................................0,1 ... 3
Энергетическая зависимость, определяемая по твердым источникам с площадью
активной поверхности 1 см2 как чувствительность при регистрации бета- излучения с различной энергией, безразмерная величина:
-
- при измерении 60Co:
-
- в совмещенном режиме ..................................................
-
- в размещенном режиме ..................................................
204
-
- при измерении Tl:
-
- в совмещенном режиме ..................................................
-
- в размещенном режиме ..................................................
Нелинейность градуировочной характеристики, % , не более Время установления рабочего режима, мин, не более ............
Нестабильность показаний за время непрерывной работы
0,03±0,0075
0,045±0,011
-
0,10±0,025
Перепад давления, кПа, не более
Допустимый подсос воздуха в БДАС-03И, %, не более
Электрическая прочность изоляции ................. выдерживает напряжение 1500 В
Сопротивление изоляции, МОм, не менее
Сопротивление защитного заземления, Ом, не более
Рабочий диапазон температур, °С.....................................минус 10 плюс 50
Потребляемая Защищенность от проникновения твердых предметов и воды по
ГОСТ 14254-96 (МЭК 529):
-
- Блок детектирования БДАС-03И ......................................
.IP67
IP65
-
- Устройство УНО-04И .........................................................
Питание от сети переменного тока: напряжение, В .......................................................................
187 ... 244
..50 ± 2
.......60
.......30000
........10
частотой, Гц...........................................................................
мощность, В^А, не более.......................................................
Наработка на отказ, ч, не менее...........................................
Назначенный срок службы до капитального ремонта, лет
Габаритные размеры и масса отдельных блоков и устройств, входящих в состав УДАС-03И, не более значений, приведенных в таблице 1.
Таблица 1
|
Наименование блока, устройства |
Г абаритные размеры, мм, не более |
Масса, кг, не более |
|
Блок детектирования БДАС-03И |
558x535x235 |
78 |
|
Устройство накопления и обработки информации УНО-04И |
360x255x125 |
5,8 |
|
Каплеотбойник ЖШ2.968.089 |
170x330x160 |
2,8 |
