Принцип действия блоков детектирования БДГБ-02И основан на преобразовании энергии ионизирующих излучений нуклидов газов, поглощенной в объеме ионизационной камеры, в электрический сигнал, нормированная длительность которого обратно пропорциональна значению ОА. Преобразование значения ОА нуклидов газов в воздухе в электрический сигнал производится в соответствии с градуировочной характеристикой, определяемой формулой:

1

^Ki ■ q

где: t - активная длительность выходного сигнала, с;

q - ОА нуклида газа в воздухе, Бк/м³;

К₁ - коэффициент преобразования ОА нуклида, м³/(Бк^с).

В качестве детектора в БД используются ионизационные камеры проточного типа различного объема.

Камеры конструктивно выполнены из нержавеющей стали с полированной внутренней поверхностью для уменьшения сорбции радиоактивных нуклидов.

Измерение ОА осуществляется при введении внутрь камеры контролируемого воздуха с помощью внешнего воздухопрокачивающего устройства, которое подключается к штуцерам камеры.

Модификации блоков детектирования БДГБ-02И, их обозначение и конструк-тивные особенности приведены в таблице 1.

Таблица 1

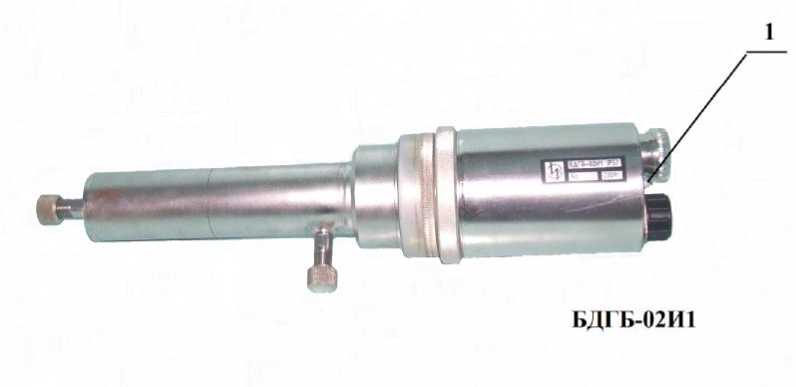

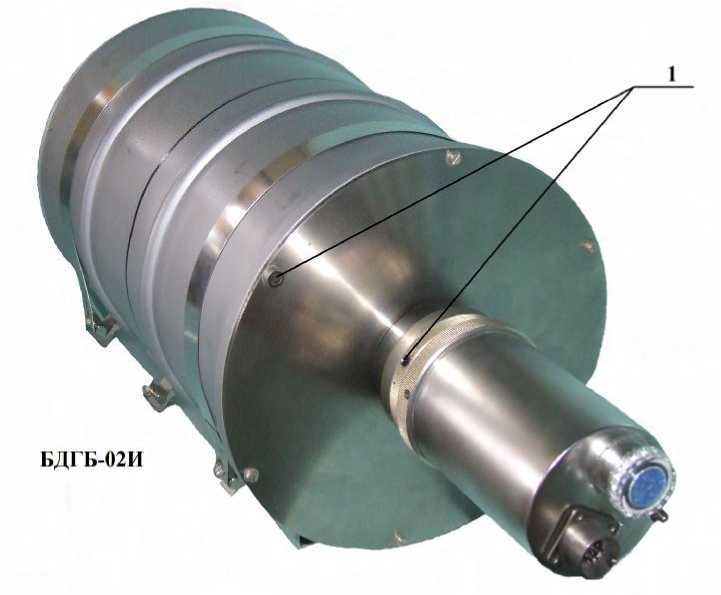

Общий вид БД и расположение мест для нанесения оттисков клейм поверителя показаны на рисунках 1 и 2.

В комплект поставки БД входят изделия и документы, приведенные в таблице 5.

Таблица 5.

Диапазон преобразования (измерения) объемной активности, q, Бк/м³, коэффициенты преобразования объемной активности К1, м³/(Бк^с) и мощности экспозиционной дозы (МЭД) гамма-излучения K2, кг/Кл БД приведены в таблице 2

Таблица 2.

Пределы допускаемой основной относительной погрешности измерения ОА

нуклидов газов в воздухе:

• - для каждого из нуклидов ³Н, ¹⁴С (СО₂), ¹³³Хе, ⁸⁵Kr и ⁴¹ Ar........................± 20%

• - при градуировании, проверке и поверке по нуклидам ⁶⁰Со......................± 15%.

Пределы допускаемой дополнительной относительной погрешности:

-± 5 % на каждые 10 ^оС изменения температуры окружающего воздуха относительно + (20 ± 2)^о С в пределах от минус 10 до плюс 50 ^оС ;

• - ± 1, ± 3, ± 5 и ± 9 % соответственно для нуклидов ³Н, ¹⁴С (СО₂), ¹³³Хе, ⁸⁵Kr и ⁴¹Ar на каждые ± 10_% изменения давления в пневматическом тракте от нормального атмосферного, равного 100_кПа;

• - ± 10% при воздействии внешнего гамма-излучения с мощностью экспозиционной дозы 1,4 (20) пА/кг (мкР/ч) для БДГБ-02И и 5А0³ (730'¹) пА/кг (мкР/ч) для БДГБ-02И1;

БД имеют на выходе сигналы, представляющие собой перепад напряжения положительной полярности со следующими параметрами при работе на нагрузку 10 кОм:

• - низкий уровень - не более 0,4 В;

• - высокий уровень - не менее 8,0 В;

• - активная длительность фронта (среза) - не более 10 мкс.

БД обеспечивают передачу сигнала по соединительному кабелю длиной до 100 м.

Питание БД осуществляется постоянным током напряжениями плюс (12 ± 0,12) В и

минус (12 ± 0,12) В.

Потребляемый ток: по шине плюс 12 В, мА, не более

по шине минус 12 В, мА, не более

Наработка на отказ, ч, не менее

Назначенный срок службы до первого среднего ремонта, лет

Габаритные размеры и масса БД приведены в таблице 3.

Таблица 3.

аблица 3.

Активная длительность выходного сигнала БД в режиме проверка составляет от 0,3 до 1,1 с.

Уровень собственного фона БД, с, не менее:

-БДГБ-2И

-БДГБ-2И1

Защита от поражения человека электрическим током соответствует требованиям класса I ГОСТ 12.2.007.0-75, при этом:

-электрическая изоляция БД выдерживает в течение 1 мин без пробоя действие

напряжения 1,5 кВ частотой от 45 до 65 Гц. -электрическое сопротивление изоляции БД, МОм, не менее

-электрическое сопротивление заземления БД, Ом, не более

Время установления рабочего режима БД, мин, не более

Время непрерывной работы БД, час, не менее

Нестабильность коэффициента преобразования БД за 24 часа

непрерывной работы %, не более.........................................................................±

Время измерения БД в секундах определяется по формуле: t_H = 3t + 1,

где t - активная длительность выходного сигнала, с.

Параметры выходного сигнала БД:

-уровень сигнала низкий, В, не более

-уровень сигнала высокий, В, не менее

-активная длительность фронта (среза), мкс, не более

Предел допускаемой дополнительной относительной погрешности при сейсми-ческих воздействиях с параметрами, указанными в таблице 4, %,

Таблица 4.

Пределы допускаемой дополнительной относительной погрешности при воздействии влажности..................................................................................± 20,0

Устойчивость БД к изменению длины соединительного кабеля, при этом:

-уровень сигнала низкий, В, не более

-уровень сигнала высокий, В, не менее

-активная длительность фронта (среза), мкс, не более

Пределы допускаемой дополнительной относительной погрешности при воз-действии внешнего гамма-фона, %,.................................................................± 10,0

Герметичность, изменение показаний манометра, кПа, не более

Климатические условия эксплуатации:

• - температура окружающего воздуха от - 10^о С до + 50^о С,

• - относительная влажность до 95 % при температуре + 35^о С,

- атмосферное давление от 80 до 120 кПа.
