Номер по Госреестру СИ: 50863-12
50863-12 Приборы для измерения вибрации и температуры
(ShockLog 208, ShockLog 248, ShockLog 298 и ShockLog RD 298)
Назначение средства измерений:
Приборы для измерения вибрации и температуры ShockLog 208, ShockLog 248, ShockLog 298 и ShockLog RD 298 (далее ShockLog) предназначены для измерения, обработки и накопления информации по параметрам абсолютной вибрации (виброускорение, виброскорость) и температуре при транспортировке грузов различного назначения.

Внешний вид.
Приборы для измерения вибрации и температуры
Рисунок № 1

Внешний вид.
Приборы для измерения вибрации и температуры
Рисунок № 2

Внешний вид.
Приборы для измерения вибрации и температуры
Рисунок № 3

Внешний вид.
Приборы для измерения вибрации и температуры
Рисунок № 4
Программное обеспечение
(ПО) служит для обработки, визуализации данных, архивирования информации и подготовки отчетов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с приборами.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ShockWatch |
ShockLog |
10.1.0.0 |
7AEA47E7763 AC5887A501FF 0263C474C |
MD5 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы без соответствующего уровня допуска, обеспечивающие управление работой прибора и процессом измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус прибора методом наклейки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Приборы для измерения вибрации и температуры ShockLog 208, ShockLog 248, ShockLog 298 и ShockLog RD 298» раздел 10.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для измерения вибрации и температуры ShockLog 208, ShockLog 248, ShockLog 298 и ShockLog RD 298
Техническая документация фирмы «ShockWatch Inc.», США.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверка осуществляется по документу МП 50863-12 «Приборы для измерения вибрации и температуры ShockLog 208, ShockLog 248, ShockLog 298 и ShockLog RD 298 фирмы «ShockWatch Inc.», США. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2012 г.Основные средства поверки: поверочная виброустановка 2-го разряда по МИ 2070-90, камера климатическая MHU-800CSSA с цифровым прецизионным термометром сопротивления DTI-1000 (г/р № 15595-06) и термогигрометром ИВА-6АР (г/р № 46434-11), калибратор давления портативный Метран 501-ПКД-Р (г/р № 22307-09).
Изготовитель
Фирма «ShockWatch Inc.», СШААдрес: 5501 LBJ Freeway, Suite 350, Dallas, TX 75240, США Тел. 800-527-9497; Факс 214-638-4512; E-mail: info@shockwatch.com
Заявитель
Общество с ограниченной ответственностью «Силтэк», г. МоскваАдрес: 101000, г. Москва, Мясницкая ул., д.36/3, стр.2
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»Принцип работы ShockLog основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от встроенного трехосевого первичного преобразователя виброускорения (виброскорости) и преобразователя температуры, и сравнении измеренных и вычисленных параметров с пороговыми значениями (предупредительными и аварийными уставками).
ShockLog представляет собой электронное устройство помещенное в пыле и влагозащищенный корпус, внутри которого установлены датчики вибрации и температуры. Приборы ShockLog 298 и RD 298 могут дополнительно оснащаться встраиваемым, не съемным датчиком влажности и/или присоединяемым датчиком HPT, измеряющим влажность, внешнюю температуру и давление. Возможно оснащение прибора блоком eTrak, позволяющим с помощью системы GPS, отслеживать местоположение и состояние груза.
ShockLog 208, ShockLog 248, ShockLog 298 и ShockLog RD 298 различаются между собой диапазоном измеряемого виброускорения (виброскорости), встроенными фильтрами, способом записи информации и способом ее предоставления, а так же габаритными размерами и массой.
В качестве средства конфигурирования и считывания записанной информации с прибора используются персональные компьютеры различного исполнения.

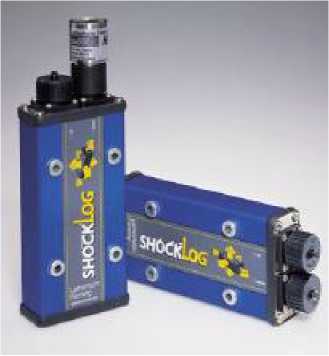

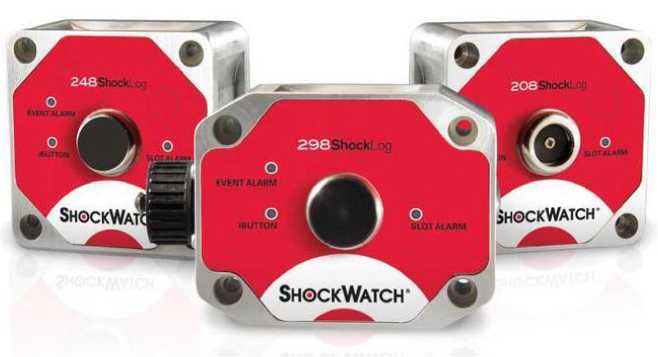

Внешний вид приборов ShockLog 208, ShockLog 248 и ShockLog 298, приведен на рисунке 1, внешний вид прибора ShockLog RD 298, приведен на рисунке 2.

Рисунок 1

Рисунок 2
Внешний вид встраиваемого датчика влажности, приведен на рисунке 3, внешний вид датчика НТР, приведен на рисунке 4.

Рисунок 3

Рисунок 4
Программное обеспечение (ПО) служит для обработки, визуализации данных, архивирования информации и подготовки отчетов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с приборами.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ShockWatch |
ShockLog |
10.1.0.0 |
7AEA47E7763 AC5887A501FF 0263C474C |
MD5 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы без соответствующего уровня допуска, обеспечивающие управление работой прибора и процессом измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.
Прибор для измерения вибрации ShockLog 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Лист № 4 Всего листов 4
1. Приборы ShockLog |
208 и 248 |
298 |
RD 298 |
Диапазоны измерения виброускорения, м/с2 |
± 98 |
± 9,8 |
± 9,8 |
± 294 |
± 29,4 |
± 29,4 | |
± 980 |
± 98 |
± 98 | |
± 294 |
± 294 | ||
± 980 ± 1960 |
± 980 | ||
Диапазоны измерения виброскорости, см/с |
± 10 |
± 1 |
± 1 |
± 30 |
± 3 |
± 3 | |
± 100 |
± 10 |
± 10 | |
± 30 |
± 30 | ||
± 100 ± 200 |
± 100 | ||
Диапазон частот, Гц |
От 0,1 до 250 включ. |
От 0,1 до 300 | |
включ. | |||
Диапазон измерения температуры, оС |
От минус 40 до 85 включ. | ||
Расширенная неопределенность измерения виброускорения (виброскорости) при коэффициенте охвата к=2 и доверительной вероятности 0,95, %) |
± 2 |
Расширенная неопределенность измерения температуры при коэффициенте охвата к=2 и доверительной вероятности 0,95, %) |
± 2 |
± 4 | |
Условия эксплуатации: диапазон рабочих температур, °С |
От минус 40 до 85 включ. | ||
Г абаритные размеры (длина х ширина х высота), мм |
84х84х55 |
123х78х55 |
180х84х42 |
Масса (без батарей), кг |
0,445 |
0,515 |
0,7 |
2. Встраиваемый датчик влажности, датчик HPT | |||
Диапазон измерения температуры, оС |
От минус 40 до 85 включ. | ||
Диапазон измерения относительной влажности, % |
От 0 до 100 включ. | ||
Диапазон измерения давления (для датчика НТР), кПа |
От 0 до 1402 включ. От 0 до 2402 включ. | ||
Расширенная неопределенность измерения температуры при коэффициенте охвата к=2 и доверительной вероятности 0,95, °С |
± 0,2 | ||
Расширенная неопределенность измерения относительной влажности при коэффициенте охвата к=2 и доверительной вероятности 0,95, % |
± 0,5 | ||
Расширенная неопределенность измерения давления при коэффициенте охвата к=2 и доверительной вероятности 0,95, кПа (для датчика НТР) |
± 0,3 | ||
Условия эксплуатации: диапазон рабочих температур, °С -стандартный -расширенный |
От минус 40 до 85 включ. |
От минус 20 до 70 включ. От минус 42 до 85 включ. | |
Г абаритные размеры (диаметр х высота), мм
|
13 х 14 32х60 | ||
Масса, г
|
5 90 |
