Номер по Госреестру СИ: 50780-12
50780-12 Машина координатно-измерительная
(Axiom Too 600)
Назначение средства измерений:
Машина координатно-измерительная модели Axiom Too 600 (далее - машина), предназначена для измерений линейных размеров сложных деталей различной геометрической формы.

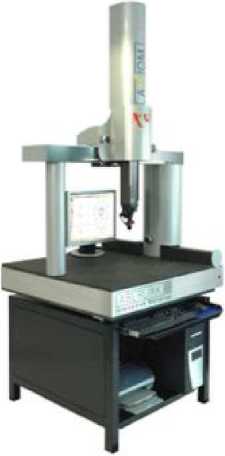

Внешний вид.
Машина координатно-измерительная
Рисунок № 1
Программное обеспечение
Машина работает с автономным программным обеспечением (ПО) Aberlink 3D. ПО обеспечивает сбор, обработку, отображение и хранение результатов измерений. К метрологически значимой части ПО средства измерений относится файл Aberlink 3D.exe.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Aberlink 3D |
Aberlink 3D.exe |
30.30.15 |
626877ab96f4e 4fb187aaf8a2d3 34988 |
MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на измерительный стол машины в виде наклейки, а также на титульные листы руководств по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Машина координатноизмерительная модели Axiom Too 600. Руководство по эксплуатации», 2012 год.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машине координатно-измерительным модели Axiom Too 600-
1. МИ 2060-90. «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140"6 ... 50 м и длин волн в диапазоне 0,2.. .50 мкм».
-
2. Техническая документация компании «Aberlink Innovative Metrology LLP», Великобритания.
Поверка
Поверкаосуществляется по документу «Машина координатно-измерительная модели Axiom Too 600. Методика поверки. МП 2512-0006-2012», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2012 г.
Основными средствами поверки являются меры длины концевые плоскопараллельные эталонные 4 разряда по МИ 2060-90.
Изготовитель
Компания «Aberlink Innovative Metrology LLP», ВеликобританияАдрес: Vatch Lane, Eastcombe,
Gloustershire GL6 7DY
Tel.: +44 1453 884 461
Fax : +44 1453 882 348
Заявитель
ФГУП ГНПРКЦ «ЦСКБ-Прогресс»
Адрес: 443009, Самара, ул. Земеца, д. 18
Тел.: +7 (846) 955-13-61
Факс: +7 (846) 922-15-18
E-mail: mail@samspace.ru
Принцип действия машины основан на считывании с магнитных линейных энкодеров данных, соответствующих интервалам перемещения датчиков по осям X, Y и Z.
Машина состоит из мостовой конструкции (портала), выполненной из алюминия, измерительного стола из гранита и пористого алюминия, направляющих на воздушных подшипниках, приводных ремней и встроенных на каждой оси магнитных линейных энкодеров Renishaw, блока подготовки сжатого воздуха. Машина оснащена персональным компьютером, монитором, принтером, клавиатурой, мышью. Управление перемещением по осям осуществляется с помощью маховиков управления (в комплект входят устройства индивидуальной блокировки и настройки ручного управления по каждой оси).
Машина оснащена ручной измерительной головкой Renishaw TP8, набором щупов Renishaw. Внешний вид машины представлен на рисунке 1.
Рисунок 1 - Внешний вид машины
Комплектность машины приведена в таблице 3.
Таблица 3
№ п/п |
Наименование |
Кол-во, шт. |
1 |
Машина |
1 |
2 |
Персональный компьютер |
1 |
3 |
Диск с программным обеспечением «Aberlink 3D» |
1 |
4 |
Монитор |
1 |
5 |
Принтер |
1 |
6 |
Клавиатура |
1 |
7 |
Мышь |
1 |
8 |
Устройства индивидуальной блокировки и настройки ручного управления по каждой оси (крепления и винты) |
1 |
9 |
Ручная измерительная головка Renishaw TP8 |
1 |
10 |
Набор щупов |
1 |
11 |
Калибровочная сфера |
1 |
12 |
Блок подготовки сжатого воздуха |
1 |
13 |
Руководство по эксплуатации |
1 |
14 |
Методика поверки |
1 |
-
1. Диапазон и пределы допускаемой абсолютной погрешности измерений линейных размеров, дискретность, масса измеряемого изделия, габаритные размеры и масса машины приведены в таблице 2.
Таблица 2
Наименование характеристики, единицы измерений |
Значение характеристики |
Диапазон измерений линейных размеров | |
по оси, мм: | |
X |
0-540 |
Y |
0-600 |
Z |
0-500 |
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм |
± (16+L/50), где L - измеряемая длина в мм |
Дискретность, мкм |
0,5 |
Масса измеряемого изделия, кг, не более |
300 |
Габаритные размеры, мм, не более: - длина; |
1030 |
- ширина; |
750 |
- высота. |
2260 |
Масса, кг, не более |
115 |
2. Питание от сети переменного тока с параметрами:
-
- напряжение, В..................................................................................... 220±22;
-
- частота, Гц.............................................................................................50±1.
-
3. Потребляемая мощность, Вт, не более............................................................150.
-
4. Условия эксплуатации:
-
- диапазон температуры окружающего воздуха, °С.................................от +18 до +22;
- диапазон относительной влажности окружающего воздуха, %........................... от 40 до 70;
- диапазон атмосферного давления, кПа................................................от 84 до 106,7.
-
5. Средний срок службы, лет,.............................................................................5.
-
6. Средняя наработка на отказ с учетом технического
обслуживания, ч......................................................................................15000.
