Номер по Госреестру СИ: 47347-11
47347-11 Машины координатно-измерительные
(Axiom Too)
Назначение средства измерений:
Машины координатно-измерительные модели Axiom Too (далее машины) предназначены для измерений геометрических параметров сложных деталей различной геометрической формы в режимах ручного и автоматического управления.

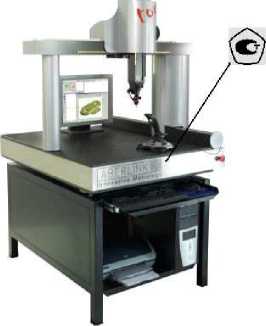

Внешний вид.
Машины координатно-измерительные
Рисунок № 1
Программное обеспечение
Машины работают с внешним программным обеспечением «Aberlink 3D» (ПО), доступ к которому осуществляется с помощью программных драйверов из комплекта поставки. ПО обеспечивает запись и обработку результатов измерений.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Aberlink 3D |
30 |
15 |
626877ab96f4e 4fb187aaf8a2d3 34988 |
MD5 |
ПО не предусматривает возможность доступа в настройки, для этого необходим уникальный программный код, имеющийся только у предприятия-изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на измерительный стол машин в виде наклейки, а также на титульные листы руководств по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Машины координатно-измерительные модели Axiom Too. Руководство по эксплуатации», 2011 год.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатно-измерительным модели Axiom Too-
1. МИ 2060-90. «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 ... 50 м и длин волн в диапазоне 0,2. 50 мкм».
-
2. Техническая документация компании «Aberlink Innovative Metrology LLP», Великобритания.
Поверка
Поверкаосуществляется по документу «Машины координатно-измерительные модели Axiom Too. Методика поверки. МП 2512-0003-2011», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2011 г.
Основными средствами поверки являются меры длины концевые плоскопараллельные эталонные 3 разряда по МИ 2060-90.
Заявитель
ООО «Сонатек»Адрес: 125190, Москва, Ленинградский пр-т, д. 80, корп. 17
Тел.: 8-906-734-75-04; +7 (499) 158-39-24
Факс: +7 (499) 158-39-24
E-mail: info@sonatec.ru
Принцип действия машин основан на считывании с магнитных линейных энкодеров данных, соответствующих интервалам перемещения датчиков по осям X, Y и Z.
Машины состоят из мостовой конструкции (портала), выполненной из алюминия, измерительного стола из цельного гранита (для всех исполнений) или из цельного гранита и пористого алюминия (для исполнений Axiom Too 600 CNC и Axiom Too 900 CNC), направляющих на воздушных подшипниках, приводных ремней и встроенных на каждой оси магнитных линейных энкодеров Renishaw, блока подготовки сжатого воздуха. Машины оснащены персональным компьютером с встроенной PCI-картой, монитором, принтером, клавиатурой, мышью. Машины могут быть как с ручным управлением, так и с программным управлением (далее ЧПУ). При ручном управлении перемещение по осям осуществляется с помощью маховиков управления (в комплект входят устройства индивидуальной блокировки и настройки ручного управления по каждой оси), при ЧПУ управление и перемещение по осям осуществляется с помощью джойстика (входит в комплект машин с ЧПУ) или с помощью клавиатуры персонального компьютера. С помощью датчиков температуры производится автоматическая коррекция результатов измерений с учетом температуры. Машины могут комплектоваться CCD-камерой для бесконтактных измерений.
Существует четыре исполнения машины, которые различаются длиной измерительного стола и диапазоном измерений по оси Y.
Машина совместима с любыми измерительными головками, датчиками и щупами фирмы Renishaw. В базовой комплектации машины оснащены ручной измерительной головкой Renishaw TP8, базовым набором щупов Renishaw: А-5000-3603, А-5000-4161, А-5003-7808. Внешний вид машин представлен на рисунке 1.
г
Рисунок 1 - Внешний вид машины
Лист № 2 Всего листов 5
Комплектность машин приведена в таблице 3.
Таблица 3
№ п/п |
Наименование |
Кол-во, шт. |
1 |
2 |
3 |
1 |
Машина с измерительным столом* |
1 |
2 |
Персональный компьютер |
1 |
3 |
Программное обеспечение «Aberlink 3D» |
1 |
4 |
Монитор |
1 |
5 |
Принтер |
1 |
6 |
Клавиатура |
1 |
7 |
Мышь |
1 |
8 |
У стройства индивидуальной блокировки и настройки ручного управления по каждой оси (крепления и винты)** |
1 |
9 |
Джойстик*** |
1 |
10 |
Ручная измерительная головка Renishaw TP8 со встроенным контактным датчиком **** |
1 |
1 |
2 |
3 |
11 |
Базовый набор щупов****: А-5000-3603 А-5000-4161 А-5003-7808 |
1 |
12 |
Калибровочная сфера |
1 |
13 |
Калибровочный шаблон |
1 |
14 |
Блок подготовки сжатого воздуха |
1 |
15 |
Датчики температуры |
1 |
16 |
CCD-камера ***** |
1 |
17 |
Руководство по эксплуатации |
1 |
18 |
Методика поверки |
1 |
* - измерительный стол из цельного гранита (для всех исполнений) или из цельного гранита и пористого алюминия (для исполнений Axiom Too 600 CNC и Axiom Too 900 CNC) по требованию заказчика;
** - для машин с ручным управлением;
*** - для машин с ЧПУ;
**** - дополнительно машины могут быть укомплектованы любыми измерительными головками, датчиками и щупами фирмы Renishaw по требованию заказчика;
***** - по требованию заказчика.
-
1. Диапазон и пределы допускаемой абсолютной погрешности измерений линейных размеров, дискретность, масса измеряемого изделия, габаритные размеры и масса машин приведены в таблице 1.
Таблица 2
Наименование характеристики, единицы измерений |
Исполнение/Значение характеристики | ||||
600 CNC |
900 CNC |
1200 CNC |
1500 CNC | ||
1 |
2 |
3 |
4 |
5 | |
Диапазон измерений линейных размеров по | |||||
оси, мм: | |||||
X |
0-640 |
0-640 |
0-640 |
0-640 | |
Y |
0-600 |
0-900 |
0-1200 |
0-1500 | |
Z |
0-500 |
0-500 |
0-500 |
0-500 | |
Пределы допускаемой | |||||
абсолютной погрешности |
± (2,9+L/250), | ||||
измерений линейных |
где L - измеряемая длина в мм | ||||
размеров, мкм | |||||
Дискретность, мкм |
0,5 | ||||
Масса измеряемого изделия для машин со столом из, кг, не более: | |||||
- гранита; |
500 | ||||
- гранита и пористого | |||||
алюминия. |
300 |
1 |
2 |
3 |
4 |
5 |
Габаритные размеры, мм, не более: - длина; |
1130 |
1130 |
1130 |
1130 |
- ширина; |
900 |
1200 |
1500 |
1800 |
- высота. |
2320 |
2320 |
2320 |
2320 |
Масса машин со столом из, кг, не более: - гранита; |
545 |
681 |
814 |
947 |
- гранита и пористого аюминия. |
318 |
378 |
- |
- |
-
2. Питание от сети переменного тока с параметрами:
-
- напряжение, В..................................................................................... 220±22;
-
- частота, Гц.............................................................................................50±1.
-
3. Потребляемая мощность, Вт, не более............................................................150.
-
4. Условия эксплуатации:
-
- диапазон температуры окружающего воздуха, °С.................................от +18 до +22;
-
- относительная влажность окружающего воздуха, %............................................от 40 до 70;
-
- атмосферное давление, кПа.............................................................от 84 до 106,7.
-
5. Средний срок службы, лет, не менее.................................................................5.
