Номер по Госреестру СИ: 50713-12
50713-12 Установки поверочные трубопоршневые двунаправленные
(BiPr-MA)
Назначение средства измерений:
Установки поверочные трубопоршневые двунаправленные BiPr-MA (далее - ТПУ), являются рабочими эталонами 1-го или 2-го разряда по ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости» и предназначе- ны для воспроизведения объема жидкости при калибровке, поверке и контроле метрологических характеристик (погрешности) преобразователей объемного и массового расходов, счетчиков жидкости, рабочих эталонов 2-го разряда по ГОСТ 8.510.
Внешний вид.
Установки поверочные трубопоршневые двунаправленные
Рисунок № 1
Внешний вид.
Установки поверочные трубопоршневые двунаправленные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации методом компьютерной графики и на паспортной табличке ТПУ методом офсетной печати или в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам поверочным трубопоршневым двунаправленным BiPr-MAГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация фирмы «METRON S.A. ENERGY APPLICATIONS», Греция
Поверка
Поверкаосуществляется по одному из следующих документов (в зависимости от наличия эталонов):
-
- МИ 1972-95 Рекомендация «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников»;
-
- МИ 2974-2006 Рекомендация «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором»;
-
- МИ 3155-2008 Рекомендация. «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерника и объемного счетчика»;
-
- МИ 3209-2009 Инструкция «ГСИ. Установки поверочные трубопоршневые. Методика поверки с помощью поверочной установки на базе эталонных мерников»;
-
- МИ 3268 -2010 Рекомендация. «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки установками поверочными на базе компакт-прувера и компаратора».
Основные средства поверки:
-
- мерники эталонные 1-го разряда с пределами допускаемой основной относительной погрешности ±0,02 % по ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»;
-
- весы высокого класса точности по ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
-
- установки поверочные 1-го разряда с пределами допускаемой относительной погрешности ±0,05 % по ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы фланцев и детекторов в виде оттиска клейма поверителя.
Изготовитель
Фирма «METRON S.A. ENERGY APPLICATIONS», Греция
Адрес: 45. Dimitriou Rigou Str., Magoula, 190 18
Tel: 0030 220 5551180, fax: 0030 210 5551080
E-mail: info@metronco.gr
Web-сайт: www.metronco.gr
Заявитель
Общество с ограниченной ответственностью «Нефтеконсалт»
ИНН 7723780644
Адрес: 109044, г. Москва, ул. Крутицкий Вал, д. 3
Тел.: (495) 974-68-84; факс: (495) 974-68-85
E-mail: mail@neftecon.ru
Web-сайт: www.neftecon.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский проспект, 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14
Е-mail: info@vniim.ru
Принцип действия ТПУ заключается в повторяющемся вытеснении известного объёма жидкости из измерительного калиброванного участка ТПУ.
ТПУ состоит из следующих основных частей, установленных на стальной сварной раме: цилиндрического корпуса с измерительным и разгонными участками, шарового поршня, перемещающегося в корпусе под действием потока жидкости, детекторов положения поршня, четырёхходового переключающего клапана.
ТПУ выпускаются в стационарном и передвижном исполнениях. По конструкции ТПУ могут изготавливаться U-типа и S-типа («хвост скорпиона»). ТПУ различных типоразмеров отличаются значениями расхода рабочей среды.
ТПУ 1- го разряда поверяют с применением весов или эталонных мерников 1-го разряда. ТПУ 2-го разряда поверяют с применением ТПУ 1-го разряда и компаратора.
При работе ТПУ и поверяемое (калибруемое) средство измерений (СИ) соединяют последовательно. Через технологическую схему с ТПУ и СИ устанавливают необходимое значение расхода жидкости. Четырёхходовой переключающий клапан ТПУ с помощью привода поворачивают в положение "запуск" и в поток жидкости, проходящей через корпус ТПУ, запускается шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов положения поршня.
Метод поверки, калибровки и контроля метрологических характеристик (погрешности) СИ основан на сравнении количества жидкости, прошедшей через ТПУ с известным значением вместимости измерительного участка и через СИ. Для работы совместно с ТПУ применяют измерительно-вычислительные комплексы, утвержденных типов. Для контроля параметров потока применяют средства измерений утвержденных типов.

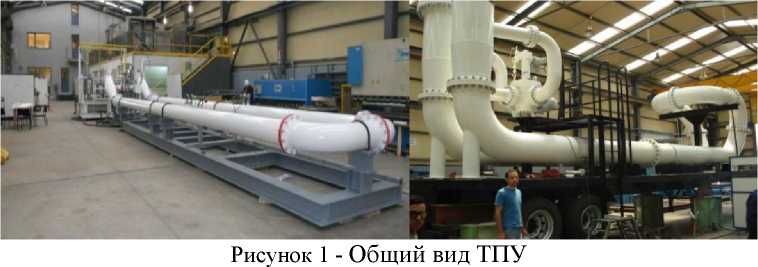

Общий вид ТПУ приведен на рисунке 1.

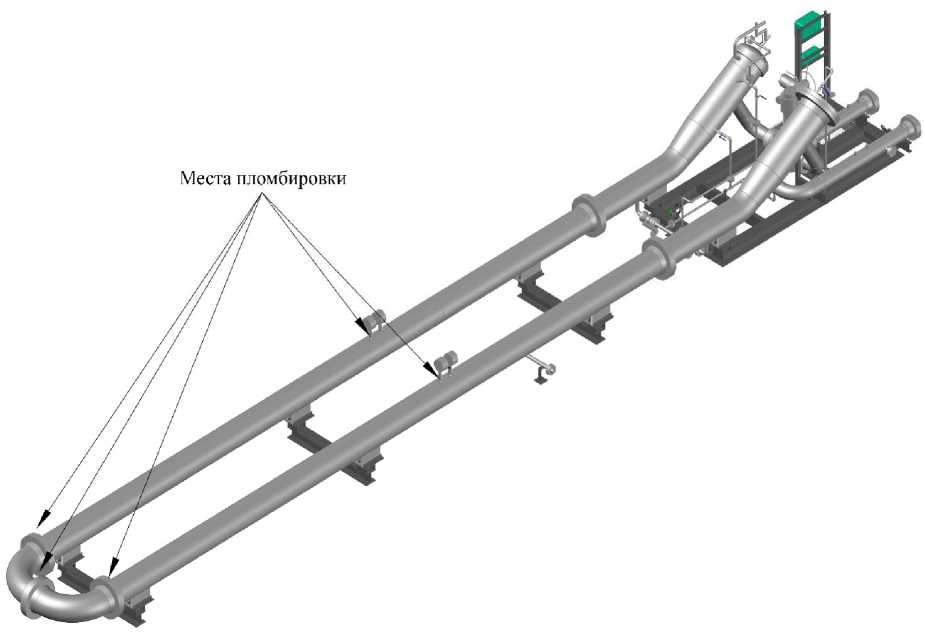

Фланцевые соединения измерительного участка и детекторы положения шарового поршня пломбируются поверителем (рисунок 2).
Рисунок 2 - Места пломбирования ТПУ с нанесением знака поверки
Программное обеспечение отсутствует.Таблица 3 - Комплектность установок
Наименование |
Обозначение |
Количество |
Установка поверочная трубопоршневая двунаправленная BiPr-MA1) |
- |
1 шт |
Руководство по эксплуатации |
- |
1экз |
Методика поверки2) |
МИ 1972-95 МИ 2974-2006 МИ 3155-2008 МИ 3209-2009 МИ 3268 -2010 |
1 экз |
|
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное значение вместимости измерительного участка, в зависимости от заказа, м3 |
от 0,2 до 85,0 |
Доверительная относительная погрешность при измерении вместимости измерительного участка при доверительной вероятности 0,99, %, не более:
|
±0,05 ±0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры | |
электрического | |
питания: | |
- род тока |
переменный, одно- или трехфазный |
- напряжение, В |
220+22-33; 380+38-57 |
- частота, Гц |
50±1 |
Габаритные 1) | |
размеры , м, не | |
более: | |
- длина |
24,0 36,0 36,0 36,0 36,0 36,0 48,0 48,0 48,0 48,0 48,0 |
- ширина |
3,0 3,0 3,0 3,0 3,0 4,0 4,0 4,0 5,0 5,0 6,0 |
- высота |
3,0 3,0 3,0 3,0 4,0 4,0 4,0 4,0 5,0 6,0 6,0 |
Номинальное | |
значение диаметра | |
измерительного |
101,6 152,4 203,2 254 304,8 355,6 406,4 508 609,6 762 914,4 |
участка, мм (дюйм) |
(4) (6) (8) (10) (12) (14) (16) (20) (24) (30) (36) |
Масса2), т, не более |
4 6 8 10 12 14 15 20 25 30 40 |
Условия | |
эксплуатации: | |
-рабочая среда |
вода, нефть, нефтепродукты, сжиженный газ, газовый конденсат |
Наибольшее | |
значение расхода | |
рабочей среды3), м3/ч |
40 90 160 220 320 450 650 1100 2000 3000 4000 |
-номинальное | |
давление, МПа |
2,0; 5,0; 10,0; 15,0 |
- диапазон | |
температуры | |
рабочей среды4), oC |
от -29 до +150 |
Средняя наработка | |
на отказ, ч |
6000 |
Средний срок | |
службы, лет |
15 |
Маркировка | |
взрывозащиты |
2 Exdeia ПС Т1/ПВ Т6 X |
1)- в зависимости от заказа размеры могут быть изменены; | |
2)- в зависимости от заказа масса может быть изменена в соответствии с проектом; | |
3)- в зависимости от варианта исполнения возможны другие значения расхода рабочей | |
среды; | |
- при отрицательных температурах должна быть предусмотрена термоизоляция | |
измерительного участка с детекторами. |
