Номер по Госреестру СИ: 50603-12
50603-12 Толщиномеры покрытий ультразвуковые
(PosiTector 200)
Назначение средства измерений:
Толщиномеры покрытий ультразвуковые PosiTector 200 (в дальнейшем - толщиномеры покрытий) предназначены для измерения толщины покрытий на дереве, бетоне, пластмассе, композиционных материалах и т.д. Толщиномеры покрытий применяются при контроле в автомобильной, авиакосмической, мебельной промышленности, в строительстве.
Внешний вид.
Толщиномеры покрытий ультразвуковые
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) толщиномеров покрытий позволяет управлять электронным блоком, изменять настройки, управлять сбором и анализом данных.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «A» согласно МИ 3286-2010.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 2.
Таблица 2
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентикатор а ПО |
Программа |
200В Std |
4.21 |
---* |
— |
* - ПО прошивается в память прибора при изготовлении. Доступ к файловой системе имеют исключительно сервисные инженеры фирмы-производителя.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель электронного блока толщиномера покрытий способом наклеивания этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Используются для прямых измерений в соответствии с методиками приведенными в руководстве по эксплуатации: «Руководство по эксплуатации ультразвукового толщиномера покрытий PosiTector 200».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам покрытий ультразвуковым PosiTector 200Техническая документация компании DeFelsko Corporation, США.
Поверка
Поверкаосуществляется согласно методике поверки «ГСИ. Толщиномеры покрытий ультразвуковые PosiTector 200. Методика поверки. МП 50.Д4-12», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ » в мае 2012 года.
Основные средства поверки:
1. Меры из комплекта мер толщины покрытий Elcometer 990 в диапазоне толщин от 13 до 1000 мкм. Номер Госреестра СИ 37535-08.
Заявитель
Общество с ограниченной ответственностью «ПАНАТЕСТ» (ООО «ПАНАТЕСТ»)Адрес: 111250 Москва, ул. Красноказарменная, 17.
Телефон: (495) 918-09-30 Факс: (495) 362-78-73
www.panatest.ru; e-mail: mail@panatest.ru
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП "ВНИИОФИ"), аттестат аккредитации (Госреестр №30003-08) от 30.12.2008.Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33, факс: (495) 437-31-47 E-mail: vniiofi@vniiofi.ru
Толщиномеры покрытий являются портативными одноканальными приборами.
Принцип действия толщиномеров покрытий основан на ультразвуковом методе неразрушающего контроля. Ультразвуковая волна, генерируемая преобразователем, проникает в покрытие через контактную жидкость и отражается от любой поверхности, материал которой отличается по плотности от материала покрытия. Измерение времени прохождения ультразвуковой волны от преобразователя до границы покрытие/подложка и назад в электронном блоке толщиномера покрытий пересчитывается в показание толщины покрытия.
Конструктивно толщиномеры покрытий состоят из электронного блока и преобразователя. Управление толщиномерами покрытий производится с панели электронного блока. Результаты измерений толщины покрытий отображаются на дисплее. Фотография общего вида толщиномеров покрытий представлена на рисунке 1.

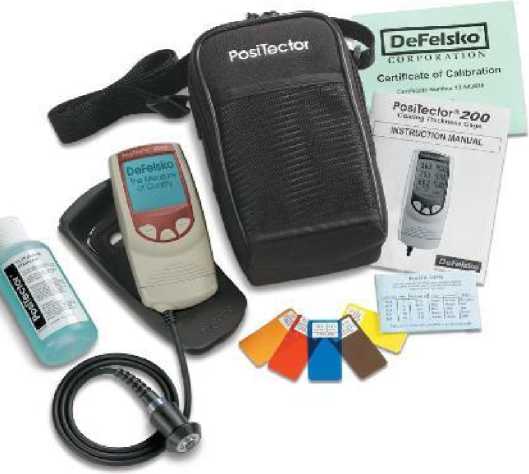

Рисунок 1 - Общий вид толщиномеров покрытий
Таблица 4
№ п.п |
Наименование и условное обозначение |
Количество |
1. |
Электронный блок |
1 шт. |
2. |
Преобразователь типа В |
1 шт. |
3. |
Контактная жидкость |
1 флакон |
4. |
Настроечные образцы толщины покрытий |
1 комплект |
5. |
Защитный резиновый чехол с зажимом для ремня |
1 шт. |
6. |
Нейлоновый кейс с наплечным ремнем |
1 шт. |
7. |
Руководство по эксплуатации |
1 экз. |
8. |
Методика поверки |
1 экз. |
Таблица 3
Наименование характеристики |
Значение |
Диапазон измерений толщины покрытий (преобразователь типа В), мкм |
От 13 до 1000 |
Пределы допускаемой абсолютной погрешности измерения толщины покрытий, мкм:
|
± 7 ± (0,03 • Н + 2), где Н - толщина измеряемого покрытия, мкм |
Разрешение, мкм |
1 |
Питание осуществляется от трех батареи типа ААА с напряжением, В |
4,5 |
Габаритные размеры электронного блока, длина х ширина х высота, мм, не более |
146 х 64 х 31 |
Масса электронного блока без батарей питания, кг, не более |
0,16 |
Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре 25 оС, % |
От 0 до 40 От 20 до 90 |
