Номер по Госреестру СИ: 50381-12
50381-12 Радиометры радона интегральные
(DOSEman (РГА-1000))
Назначение средства измерений:
Радиометры радона интегральные DOSEman (РГА-1000) (далее - радиометры) предназначены для измерений и непрерывного мониторинга объемной активности (ОА) радона (Rn-222) в воздухе.
Внешний вид.
Радиометры радона интегральные
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) радиометров предназначено для настройки радиометров, считывания, сохранения и отображения результатов измерений.
Идентификационные данные (признаки) значимого программного обеспечения приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Radon Vision |
Radon Vision |
4.0.8 и выше |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Знак утверждения типа
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к радиометрам радона интегральным DOSEman (РГА-1000)ГОСТ 21496-89. Средства измерений объемной активности радионуклидов в газе. Общие технические требования и методы испытаний
ГОСТ 8.039-79. Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений активности нуклидов в бета-активных газах
Приказ Минздравсоцразвития России от 9 сентября 2011 года № 1034
Изготовитель
Фирма SARAD GmbH, ГерманияАдрес: 01159 Dresden GERMANY Wiesbadener StraBe 10
Тел.: +49 (0)351/ 6580712
Факс: +49 (0)0351/ 6580718
Е-mail: support@sarad.de
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Принцип действия радиометра основан на электростатическом осаждении заряженных ионов ДПР из воздуха на поверхность полупроводникового детектора. Радон посредством диффузии через специальную мембрану на передней панели радиометра проникает в измерительную камеру. ОА Rn-222 измеряется посредством количественного анализа короткоживущих продуктов его распада в измерительной камере. Отличительной особенностью радиометра является малый объем измерительной камеры и, соответственно, короткое расстояние между поверхностью датчика и любой точкой в камере. Это позволяет регистрировать не только испускание альфа-частиц дочерними продуктами, но также и существенную часть альфа - излучения при распаде собственно радона. Полученные сигналы анализируются прибором и позволяют повысить точность итогового расчета концентрации радона. Радиометр имеет два режима измерения ОА радона - медленный (Slow), учитывающий распад как радона Rn-222 и полония Po-218, так и Po-214, и быстрый (Fast), учитывающий только распад радона Rn-222 и полония Po-218. Преимуществом быстрого режима является оперативное отражение колебаний ОА, тогда как медленный режим обладает примерно на 40% более высокой чувствительностью, что в свою очередь снижает статистическую погрешность измерений, зависящую от количества регистрируемых распадов. Оператор должен выбирать режим определения концентрации исходя из целей и условий исследования.
Длительность счётного интервала настраивается с помощью программного обеспечения, входящего в комплект поставки. Результирующее временное распределение, созданное данными временными интервалами, хранится в памяти прибора и может быть использовано для анализа в дальнейшем. Конструктивно радиометр выполнен в виде переносного малогабаритного прибора в металлическом корпусе с батарейным питанием.

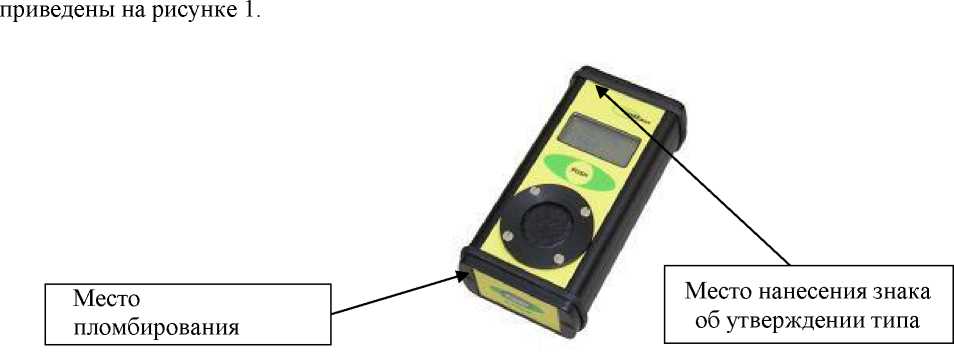

Внешний вид радиометра и схема пломбировки от несанкционированного доступа
Рисунок 1 - Внешний вид радиометра
Таблица 2
Наименование характеристики |
Значение характеристики |
Диапазон измерения, Бк/м3 |
от 3 до 4406 |
Пределы допускаемой относительной погрешности измерений, % |
±30 |
Наработка на отказ, ч |
не менее 10000 |
Интерфейс |
Специальный инфракрасный адаптер, подключаемый к ПК с помощью USB порта. |
Г абаритные размеры (длина х ширина х высота), мм, не более |
115х57х32 |
Вес, кг, не более |
0,25 |
