Номер по Госреестру СИ: 50363-12
50363-12 Рабочие эталоны 1-го разряда - источники микропотоков газов и паров
(ИМ-ВРЗ)
Назначение средства измерений:
Рабочие эталоны 1-го разряда - источники микропотоков газов и паров ИМ-ВРЗ (далее -ИМ-ВРЗ) в комплекте с термодиффузионными генераторами газовых смесей предназначены для воспроизведения единицы массовой концентрации компонента в газовых средах рабочим эталонам 2-го разряда и рабочим средствам измерений в соответствии с ГОСТ 8.578-2014.
Источники микропотоков газов и паров ИМ-ВРЗ являются мерами 1-го разряда в соответствии с ГОСТ 8.578-2014.
Внешний вид.
Рабочие эталоны 1-го разряда - источники микропотоков газов и паров
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 15.05.2027
Номер записи -
ID в реестре СИ - 362200
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка при вводе в эксплуатации; с 26.12.2016 г. - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
условное обозначение ИМ-ВРЗ-3-М-А2, условное обозначение ИМ-ВРЗ-20-М-И, исполнение ИМ-ВРЗ-7-М-А2, исполнение ИМ-ВРЗ-6-М-А2, исполнение ИМ-ВРЗ-5-М-А1, исполнение ИМ-ВРЗ-20-М-И, исполнение ИМ-ВРЗ-14-М-А2, исполнение ИМ-ВРЗ-12-М-А2, исполнение ИМ-ВРЗ-10-М-А2, исп. ИМ-ВРЗ-24-М-И, исп. ИМ-ВРЗ-10-М-А2, ИМ-ВРЗ-7-М-А2, ИМ-ВРЗ-20-М-И, ИМ-ВРЗ-14-М-А2, ИМ-ВРЗ,
Производитель
Изготовитель - Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352
Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.
Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.
Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 39
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 20
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 430 дн.
Приказы РСТ, где упоминается данный тип СИ
№373 от 2016.03.30 О внесении изменений в описание типа на установки поверочные автоматизированные для счетчиков газа АПУ-Г
№992 от 2017.05.15 О продлении срока действия свидетельств об утверждении типа средств измерений
№1049 от 2019.04.29 О переоформлении свидетельства об утверждении типа средства измерений № 48359 "Комплекты газоаналитические TUBE" и внесении изменений в описание типа
№1634 от 2020.10.02 О внесении изменений в описание типа Датчики газов электрохимические Dreger Polytron 8000 ETR, Dreger Polytron 8100 ETR
№1142 от 2022.05.11 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Рабочие эталоны 1-го разряда - источники микропотоков газов и паров (ИМ-ВРЗ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32943-06 04.07.2027 |
Анализаторы пыли, ИКП-5, мод. ИКП-5, ИКП-5РМ Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
50363-12 15.05.2027 |
Рабочие эталоны 1-го разряда - источники микропотоков газов и паров, ИМ-ВРЗ Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
Первичная поверка при вводе в эксплуатации; с 26.12.2016 г. - 1 год |
|
68336-17 15.08.2027 |
Источники микропотоков газов и паров, ИМ-ГП Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год; 2 года - для исп. NO2, SO2, H2S, NH3, C6H6, C7H8, о-C8H10, м-C8H10, п-C8H10, C8H10, C6H14, CH3SH, C2H5SH, C3H6O, C6H5OH, C4H8O2, CH3COOH, C10H22, C10H8, CH3OH |
|
70866-18 23.04.2028 |
Генераторы газовых смесей, ГГС-У Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
51713-18 21.12.2028 |
Расходомеры-счетчики газа, РГТ Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
73756-19 14.01.2029 |
Газоанализаторы оптико-абсорбционные, ОАС 3757 Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
82390-21 |
Комплекс переносной газоаналитический, КПГ Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
89132-23 26.05.2028 |
Пикнометры напорные, ПН Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
90559-23 24.11.2028 |
Установки пикнометрические, ПУ-01 Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
93652-24 30.10.2029 |
Газоанализаторы кислорода люминесцентные взрывозащищенные, ГКЛ-01-В Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Рабочие эталоны 1-го разряда - источники микропотоков газов и паров (ИМ-ВРЗ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 6 | 1 | 2 | 2 | 0 | 4 | 2 | 2 | |
| ООО "МОНИТОРИНГ" (RA.RU.310623) | 31 | 10 | 29 | 2 | 0 | 31 | 29 | 2 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Рабочие эталоны 1-го разряда - источники микропотоков газов и паров (ИМ-ВРЗ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на паспорт и контейнер (упаковку), в котором хранится ИМ.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к рабочим эталонам 1-го разряда - источникам микропотоков газов и паров ИМ-ВРЗГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ШДЕК 418319.008 ТУ Рабочие эталоны 1-го разряда - источники микропотоков газов и паров ИМ-ВРЗ. Технические условия
Поверка
Поверкаосуществляется по документу МП-242-2198-2018 «Рабочие эталоны 1-го разряда - источники микропотоков газов и паров ИМ-ВРЗ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 февраля 2018 г.
Основные средства поверки:
-
- генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15;
-
- меры: источники микропотоков газов и паров ИМ - эталоны сравнения или ИМ 0-го разряда по ГОСТ 8.578-2014;
-
- газоанализатор-компаратор, входящий в состав вторичного эталона по ГОСТ 8.578-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки.
Изготовитель
Общество с ограниченной ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ») ИНН 7810728739
Адрес: 190013, г. Санкт-Петербург, а/я 113
Юридический адрес: 196247, г. Санкт-Петербург, пр. Новоизмайловский, дом 67, корп.2, пом. 5Н лит. «А»
Телефон: (812) 251-56-72, факс: (812) 327-97-76
Web-сайт: www.ooo-monitoring.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Принцип действия - термодиффузионный.
ИМ представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом (жидкостью, твердым веществом или сжиженным газом). Производительность ИМ (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, которым заполнен ИМ, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.
Массовая концентрация компонента в газовой смеси (С в мг/м3), получаемой с помощью генератора в комплекте с ИМ рассчитывается по формуле C=G/Q, где G - значение производительности ИМ, приведенное в паспорте, мкг/мин; Q - значение объемного расхода газа-разбавителя, задаваемое на генераторе, дм3/мин.
ИМ различаются веществом, температурой применения и конструктивным исполнением. В зависимости от количества номинальных значений температуры и соответствующих значений производительности ИМ относятся к однозначным или многозначным ИМ. Конструктивно ИМ могут быть выполнены в виде фторопластовой трубки или ампулы. Предельным состоянием считают наличие вещества в ИМ менее 10 % от полной вместимости (визуально) или от массы (брутто).
ИМ относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.
Общий вид источников представлен на рисунках 1 и 2.

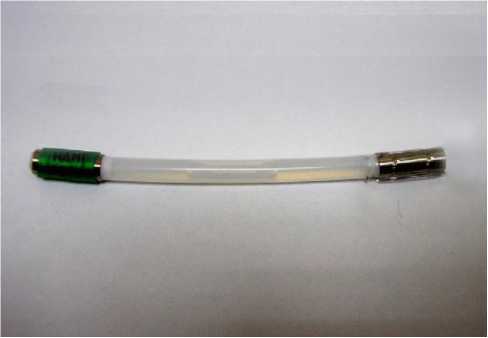

Рисунок 1 - Внешний вид источников микропотоков ИМ-ВРЗ, конструктивные исполнения А1, А2

Рисунок 2 - Внешний вид источников микропотоков ИМ-ВРЗ, конструктивное исполнение И
Таблица 1 - Метрологические характеристики
|
Условное обозначение ИМ-ВРЗ |
Вещество |
Номинальное значение температуры, Тн, Со |
Конструктивное исполнение |
Диапазон производительности, GH, мкг/мин |
Температурный коэффициент (а), градус-1 |
|
ИМ-ВРЗ-1-М-А2 |
Оксид пропилена |
40,0 |
А2 |
от 0,1 до 2 |
0,025 |
|
СзНбО |
60,0 |
А2 |
от 2 до 10 | ||
|
ИМ-ВРЗ-2-М-Б |
Оксид пропилена |
40,0 |
Б |
от 0,1 до 2 |
0,025 |
|
СзНбО |
60,0 |
Б |
от 2 до 10 | ||
|
T етраэтилорто- |
80,0 |
А2 |
от 0,2 до 1 | ||
|
ИМ-ВРЗ-3-М-А2 |
силикат (TEOS) |
100,0 |
А2 |
от 1 до 5 |
0,025 |
|
C8H20O4Si |
120,0 |
А2 |
от 5 до 15 | ||
|
T етраэтилорто- |
80,0 |
Б |
от 0,2 до 1 | ||
|
ИМ-ВРЗ-4-М-Б |
силикат (TEOS) |
100,0 |
Б |
от 1 до 5 |
0,025 |
|
CjfeASi |
120,0 |
Б |
от 5 до 15 | ||
|
Малеиновый |
80,0 90,0 |
А1 А1 |
от 0,1 до 0,5 от 0,5 до 2,5 | ||
|
ИМ-ВРЗ-5-М-А1 |
ангидрид С4Н2О3 |
0,025 | |||
|
Малеиновый |
80,0 |
А2 |
от 0,2 до 1 | ||
|
ИМ-ВРЗ-6-М-А2 |
ангидрид |
100,0 |
А2 |
от 1 до 3 |
0,025 |
|
С4Н2О3 |
120,0 |
А2 |
от 3 до 8 | ||
|
ИМ-ВРЗ-7-М-А2 |
н-Пропилацетат С5Н10О2 |
80,0 90,0 |
А2 А2 |
от 1 до 5 от 5 до 10 |
0,025 |
|
120,0 |
А2 |
от 8 до 15 | |||
|
ИМ-ВРЗ-8-М-Б |
н-Пропилацетат С5Н10О2 |
80,0 90,0 |
Б Б |
от 1 до 5 от 5 до 10 |
0,025 |
|
120,0 |
Б |
от 8 до 15 | |||
|
ИМ-ВРЗ-9-О-А1 |
Эпихлоргидрин С3Н5С10 |
100,0 |
А1 |
от 0,1 до 1 |
0,025 |
|
60,0 |
А2 |
от 1 до 5 | |||
|
ИМ-ВРЗ-10-М-А2 |
Эпихлоргидрин |
80,0 |
А2 |
от 5 до 10 |
0,025 |
|
С3Н5С10 |
100,0 |
А2 |
от 10 до 20 | ||
|
120,0 |
А2 |
от 20 до 30 |
|
Условное обозначение ИМ-ВРЗ |
Вещество |
Номинальное значение температуры, Тн, Со |
Конструк тивное исполнение |
Диапазон производительности, Оц, мкг/мин |
Температурный коэффициент (а), градус-1 |
|
60,0 |
Б |
от 1 до 5 | |||
|
ИМ-ВРЗ-11-М-Б |
Эпихлоргидрин |
80,0 |
Б |
от 5 до 10 |
0,025 |
|
C3H5CIO |
100,0 |
Б |
от 10 до 20 | ||
|
120,0 |
Б |
от 20 до 30 | |||
|
ИМ-ВРЗ-12-М-А2 |
\.\-диме'гилацетамид |
100,0 |
А2 |
от 1 до 3 |
0,025 |
|
C4H9 NO |
120,0 |
А2 |
от 2 до 7 | ||
|
ИМ-ВРЗ-13-М-Б |
Н^диметилацетамид |
100,0 |
Б |
от 1 до 3 |
0,025 |
|
C4H9 NO |
120,0 |
Б |
от 2 до 7 | ||
|
80,0 |
А2 |
от 0,1 до 1 | |||
|
ИМ-ВРЗ-14-М-А2 |
Хлористый бензил |
90,0 |
А2 |
от 1 до 3 |
0,025 |
|
С7Н7С1 |
100,0 |
А2 |
от 3 до 7 | ||
|
120,0 |
А2 |
от 7 до 20 | |||
|
80,0 |
Б |
от 0,1 до 1 | |||
|
ИМ-ВРЗ-15-М-Б |
Хлористый бензил |
90,0 |
Б |
от 1 до 3 |
0,025 |
|
С7Н7С1 |
100,0 |
Б |
от 3 до 7 | ||
|
120,0 |
Б |
от 7 до 20 | |||
|
ИМ-ВРЗ-16-М-А2 |
1, 1, 1-трихлорэтан |
90,0 |
Б |
от 0,3 до 1 |
0,025 |
|
С2Н3С13 |
100,0 |
Б |
от 1 до 7 | ||
|
ИМ-ВРЗ-17-М-Б |
1, 1, 1-трихлорэтан |
90,0 |
Б |
от 0,3 до 1 |
0,025 |
|
С2Н3С13 |
100,0 |
Б |
от 1 до 7 | ||
|
ИМ-ВРЗ-18-М-А2 |
Этиленгликоль |
40,0 |
A2 |
от 0,1 до 0,5 | |
|
C2H6O2 |
80,0 |
A2 |
от 0,2 до 2 | ||
|
ИМ-ВРЗ-19-М-А2 |
Метилбромид |
40,0 |
А2 |
от 0,1 до 2 | |
|
CH3Br |
60,0 |
А2 |
от 2 до 10 | ||
|
ИМ-ВРЗ-20-М-И |
Фурфуриловый спирт С5Н6О2 |
30,0 35,0 40,0 |
И И И |
от 0,5 до 1,5 от 1 до 3 от 3 до 5 |
0,051 |
|
60,0 |
А2 |
от 1 до 5 | |||
|
ИМ-ВРЗ-21-М-А2 |
Пиридин |
80,0 |
А2 |
от 5 до 10 | |
|
C5H5N |
100,0 |
А2 |
от 10 до 20 | ||
|
120,0 |
А2 |
от 20 до 30 | |||
|
60,0 |
А2 |
от 1 до 5 | |||
|
ИМ-ВРЗ-22-М-А2 |
Тетрагидротиофен |
80,0 |
А2 |
от 5 до 10 | |
|
C4H8S |
100,0 |
А2 |
от 10 до 20 | ||
|
120,0 |
А2 |
от 20 до 30 | |||
|
ИМ-ВРЗ-23-М-А2 |
Этилгликольацетат C6H12O3 |
120,0 |
А2 |
от 1 до 5 |
- |
|
ИМ-ВРЗ-24-М-И |
Акриловая кислота |
30,0 |
И |
от 15 до 30 |
0,036 |
|
C3H4O2 |
35,0 |
И |
от 30 до 45 | ||
|
ИМ-ВРЗ-25-М-А1 |
Этилхлорформиат |
30,0 |
А1 |
от 0,1 до 0,5 |
0,053 |
|
C3H5CIO2 |
35,0 |
А1 |
от 0,5 до 2 | ||
|
ИМ-ВРЗ-26-М-А2 |
Этилхлорформиат |
30,0 |
А2 |
от 0,5 до 1 |
0,053 |
|
C3H5CIO2 |
35,0 |
А2 |
от 1 до 5 | ||
|
Примечание - Конкретные значения производительности (GH, мкг/мин) приведены в |
паспорте на ИМ | ||||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности (6о, %) ИМ (пределы допускаемой относительной погрешности значений производительности (Он, мкг/мин), воспроизводимых источником микропотока) при производительности: Он < 1,0 мкг/мин Он > 1,0 мкг/мин |
±7 ±5 |
|
Допускаемое относительное отклонение производительности от заданного при заказе значения, %, не более |
±15 |
|
Коэффициент функции влияния температуры на производительность ИМ при (Тн±1,0) оС (температурный коэффициент, а, градус-1) |
указан в таблице 1 |
|
Пределы допускаемой относительной погрешности температурного коэффициента,% |
±10 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, г, не более |
20 |
|
Заполнение ИМ веществом, не менее |
70 % от полной вместимости |
|
Содержание основного компонента в веществе для заполнения ИМ, %, не менее |
99,01) |
|
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч, не менее |
6000 |
|
Средний срок службы ИМ (интервал времени, в течение которого сохраняются метрологические характеристики ИМ с даты выпуска при соблюдении условий транспортировки, хранения и эксплуатации и с учетом предельного состояния - наличие вещества в ИМ менее 10 % от полной вместимости (визуально) или от массы), лет |
3 |
|
1) Допускается заполнение ИМ веществом с содержанием основного компонента не менее 97 % при условии определения содержания основного компонента по МИ, разработанной и аттестованной в соответствии с ГОСТ Р 8.563-2009 и отсутствия в веществе летучих компонентов. | |
Таблица 4 - Габаритные размеры и конструктивные исполнения ИМ
|
Условное обозначение исполнения |
Особенность конструкции |
Схема ИМ |
Длина проницаемого сосуда, мм |
Наружный диаметр проницаемого сосуда, мм | ||
|
А1 |
Трубка |
4 | ||||
|
от 15до 135 | ||||||
|
А2 |
от 6 до 8 | |||||
|
Условное обозначение исполнения |
Особенность конструкции |
Схема ИМ |
Длина проницаемого сосуда, мм |
Наружный диаметр проницаемого сосуда, мм |
|
Б |
Ампула |
( ’I |
от 90 до 95 |
10,5 |
|
1 ) | ||||
|
И |
Ампула |
от 50 до 110 |
от 11 до 14 | |
|
1 J-------------------1 | ||||
|
Примечания:
полиэтилена низкого давления по ГОСТ 16338-85 «Полиэтилен низкого давления. Технические условия» | ||||
