Номер по Госреестру СИ: 50309-12
50309-12 Плотномеры автоматические
(VIDA)
Назначение средства измерений:
Плотномеры автоматические серии VIDA модификации VIDA 40, VIDA 40Н, VIDA 50, VIDA 50Н (далее плотномеры) предназначены для измерения плотности жидкостей в условиях лаборатории.
Внешний вид.
Плотномеры автоматические
Рисунок № 1
Программное обеспечение
Плотномер функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
VIDA |
VIDA firmware |
1.86 |
- |
- |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию типографическим способом и на плотномер в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерения изложены в руководстве по эксплуатации «Плотномеры автоматические серии VIDA».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к плотномерам автоматическим серии VIDA-
1. ГОСТ 8.024-2002 « ГСИ. Государственная поверочная схема для средств измерений плотности».
-
2. Техническая документация компании «РАС L.P.», США.
Поверка
Поверкаосуществляется по МП 2302-0057-2012 «Плотномеры автоматические серии VIDA.. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в феврале 2012 г.
Основные средства поверки:
Государственные стандартные образцы плотности жидкости типа РЭП, ГСО 8579-2004, 8583-2004 , 8102-2002 ( с границами абсолютной погрешности при Р=0,95 ± 2А0-5 г/см3 ).
Изготовитель
Компания «ISL», Франция
Адрес: Instrumentation Scientifique de Laboratoire (ISL) - BP 70285-Verson Parc d' Activites de la Mesnilliere 14653 CARPIQUET CEDEX FRANCE, tel. (+33)2 31 26 43 00, fax. (+33)2 31 26 62 93, Web: http:/www.isl-france.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»Адрес: 190005, г.Санкт-Петербург, Московский пр., 19, тел./ факс (812)323-96-71
Принцип действия плотномеров основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде вертикально колеблющейся U-образной металлической трубки, заполненной образцом испытуемой жидкости. Значение резонансной частоты собственных колебаний чувствительного элемента является функцией плотности находящегося в нем образца жидкости, температуры, геометрических и механических характеристик, определяемых при калибровке.
Собственные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается и окончательный результат измерения высвечивается на дисплее в единицах плотности.
В плотномерах чувствительный элемент конструктивно выполнен в едином корпусе с электронным блоком, электронным термостатом, ультразвуковым оптимизатором, сенсорным дисплеем и кнопкой Start - stop.
Необходимая температура измерения поддерживается электронным термостатом и измеряется платиновым термопреобразователем сопротивления, также автоматически определяется наличие пузырьков в образце.
Плотномер представляет из себя настольный прибор, с полным циклом измерения введенного из шпица образца жидкости в измерительную ячейку, вывода результатов измерений на дисплей (сенсорный экран с диагональю 7 дюймов), очистки и осушки растворителями ячейки после измерений.
Модификации плотномера различаются основными метрологическими характеристиками, видом калибровки, возможностью внесения коррекции на вязкость образца жидкости, ультразвуковой очистки измерительной ячейки и возможностью установки автосемплера.

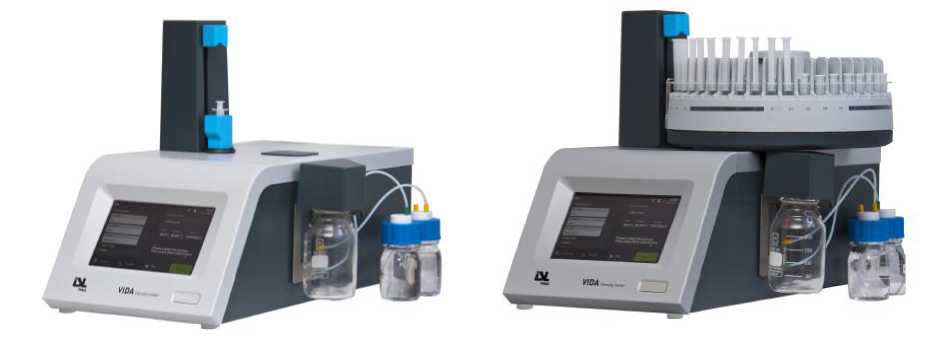

рис. 1 Вид плотномера VIDA (без автосемплера и с автосемплером)
Таблица 2.
Наименование характеристики |
З |
начение характеристики | ||
VIDA 40 |
VIDA 40Н |
VIDA 50 |
VIDA 50Н | |
Диапазон измерений плотности, г/см3 |
от 0,00 |
до 3 | ||
Пределы допускаемой абсолютной погрешности измерения плотности, г/см3 |
± 0,0001 |
± 0,00005 |
± 0,00002 |
± 0,00002 |
Повторяемость результатов измерений плотности, г/см3, не более |
0,00005 |
0,00001 |
0,000005 |
0,000005 |
Диапазон рабочей температуры, °C |
от 0 до 100 | |||
Нестабильность поддержания температуры, °C, не более |
± 0,03 |
± 0,01 |
± 0,01 |
± 0,01 |
Объем образца для анализа, см3 |
3 | |||
Максимальное давление испытуемого образца, МПа |
1,0 | |||
Максимальное значение кинематической вязкости, мм2/сСт |
5 000 |
30 000 |
5 000 |
30 000 |
Коррекция вязкости |
- |
есть |
- |
есть |
Калибровка |
По воздуху и воде |
Многоточечная температурная | ||
Интерфейсы |
2 - USB, 1 - Ethernet, 1 - RS 232 | |||
Напряжение питания, В Частотой, Гц |
110/220 ± 10 % 50/60 ±1 | |||
Потребляемая мощность, Вт, не более |
400 | |||
Габаритные размеры, мм, не более
|
405 375 251 (331 с автосемплером) | |||
Масса, кг, не более |
16,8 (20,2 с автосемплером) | |||
Условия эксплуатации: диапазон температуры окружающего воздуха, °C диапазон относительной влажности окружающего воздуха, % |
от 15 до 35 от 20 до 85 (без конденсата) | |||
Условия транспортирования и хранения: диапазон температуры окружающего воздуха, °C диапазон относительной влажности окружающего воздуха при 30°C, % |
от минус 20 до 40 95 | |||
Среднее время наработки на отказ, ч |
5000 | |||
Срок службы, лет |
10 |
