Номер по Госреестру СИ: 17785-12
17785-12 Вискозиметры капиллярные автоматические
(VH мод. VH1, VH2)
Назначение средства измерений:
Вискозиметры капиллярные автоматические VH модификаций VH1, VH2 (далее вискозиметры) предназначены для измерения кинематической вязкости масел, углеводородов и других прозрачных и непрозрачных жидкостей ньютоновского типа.

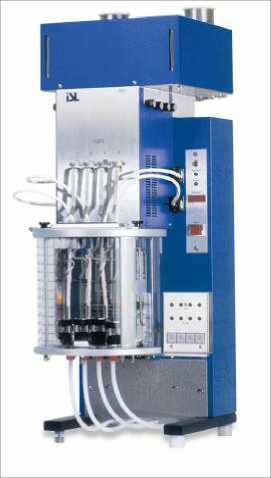

Внешний вид.
Вискозиметры капиллярные автоматические
Рисунок № 1

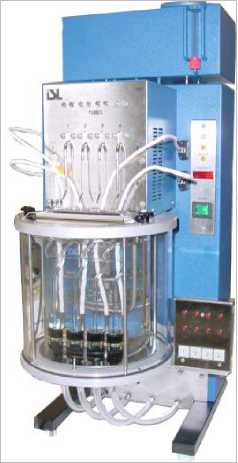

Внешний вид.
Вискозиметры капиллярные автоматические
Рисунок № 2
Программное обеспечение
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
VH-PC |
ISL VH-PC |
5.2.0 |
0127B66A-338D-11EO- 8BF9-00E02938B64 |
md5 |
Вискозиметр управляется от внешнего компьютера. Программное обеспечение «ISL VH-PC» (далее ПО) является автономным, номер версии 5.2.0 предназначено для управления работой вискозиметра и процессом измерений, а также хранения и обработки полученных данных. ПО входит в комплект поставки вискозиметра и является его неотъемлемой частью.
Защита ПО от преднамеренных изменений осуществляется средствами операционной системы путем установки значений «Только для чтения» («Read only») свойств файлов и методов. Также ПО обеспечивает разграничение прав доступа к данным, методам и функциям. Защита ПО от непреднамеренного воздействия осуществляется функциями резервного копирования. Уровень защиты ПО «С» по МИ 3286-2010.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. К метрологически значимой части ПО СИ относятся файлы: Launch.exe.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации вискозиметров и на панель вискозиметра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ 33-2000 «Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости»;
ASTM D 445 «Метод определения кинематической вязкости прозрачных и непрозрачных жидкостей»
ISO 3104 «Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости»
Руководство по эксплуатации «Вискозиметры капиллярные автоматические VH модификаций VH1, VH2».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вискозиметрам капиллярным автоматическим VH модификаций VH1, VH2
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по методике поверки МП 2302-0008-2011 «Вискозиметры капиллярные автоматические VH модификаций VH1, VH2. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2011 года.Средства поверки:
ГСО вязкости нефтепродуктов (набор CVS: 01000-445), разработанные «Petroleum Analyzer Corporation GmbH» (Germany), с погрешностью 0,2 % или
Государственные стандартные образцы вязкости (ГСО РЭВ) в зависимости от рабочего диапазона вязкости и рабочей температуры, с погрешностью 0,2 %.
Заявитель
ООО «НЕОЛАБ»Адрес: 119034, Россия, г. Москва, 1-ый Обыденский пер., 10 тел. (495)6263076
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г.Санкт-Петербург, Московский пр., 19, тел./ факс (812)323-96-71
Вискозиметры представляют собой стационарные приборы.
Конструктивно приборы состоят из электронного блока, термостатированной ванны с четырьмя вискозиметрами. В вискозиметре используются трубки типа Гуйона. Вязкость жидкости определяется временем ее истечения под действием силы тяжести через измерительный капилляр.
Для измерения времени истечения жидкости через капилляр используется оптический детектор, работающий в ближней инфракрасной области спектра. Он позволяет определять моменты прохождения испытуемой жидкости двух меток на вискозиметрической капиллярной трубке.
Вискозиметры снабжены системой автоматической промывки и сушки вискозиметриче-ских капиллярных трубок. В модификации VH1 для промывки применяется один растворитель. Модификация VH2 снабжена системой мойки двумя растворителями, что позволяет применять его для исследования жидкостей, требующих специальной промывки.
На рисунке 1 приведен внешний вид вискозиметров.
а)
LEH7.1
Рисунок 1
а) внешний вид вискозиметра капиллярного б) внешний вид вискозиметра капиллярного автоматического VH модификации VH1 автоматического VH модификации VH2
Основной комплект включает:
- вискозиметр;
- руководство по эксплуатации;
Лист № 3 всего листов 3 - методику поверки МП 2302-0005-2011;
- программное обеспечение «ISL VH-PC».
Наименование характеристики |
Модификации | |
VH1 |
VH2 | |
Диапазон измерений кинематической вязкости, мм2/с |
от 3 до 2000 | |
Пределы допускаемой относительной погрешности вискозиметра, % |
± 0,5 | |
Диапазон рабочих температур жидкости, 0С |
от минус 20 до + 100 | |
Пределы допускаемой абсолютной погрешности измерения и поддер- 0 жания температуры, C |
± 0,01 | |
Время истечения жидкости, с |
от 30 до 200 | |
Объем ванны термостата, л |
5 | |
Габаритные размеры, мм: длина |
300 |
300 |
ширина |
450 |
450 |
высота |
820 |
870 |
Масса, кг |
28 |
35 |
Срок службы, лет |
10 | |
Наработка на отказ, ч |
30000 | |
Частота питания, Гц |
от 50 до 60 | |
Потребляемая мощность, В • А |
600 | |
Условия эксплуатации: 0 диапазон температуры окружающей среды, С |
от 5 до 35 | |
диапазон относительной влажности, % |
от 20 до 80 |
