Номер по Госреестру СИ: 50271-12
50271-12 Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS
(Бриз-КМ корабельная (индекс 14Ц852))
Назначение средства измерений:
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» корабельная (индекс 14Ц852) (далее - аппаратура) предназначена для измерения текущих навигационных параметров по сигналам навигационных космических аппаратов (НКА) систем ГЛОНАСС и GPS и определения на их основе координат, скорости в абсолютном и дифференциальном режимах, а также для синхронизации внутренней шкалы времени со шкалами координированного времени UTC(SU), UTC.
Внешний вид.
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS
Рисунок № 1
Внешний вид.
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS
Рисунок № 2
Внешний вид.
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS
Рисунок № 3
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 29.06.2017
Номер записи - 139683
ID в реестре СИ - 362083
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, Бриз-КМ корабельная (индекс 14Ц852),
Производитель
Изготовитель - ЗАО "КБ навигационных систем" (НАВИС)
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 8
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS (Бриз-КМ корабельная (индекс 14Ц852))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "КБ навигационных систем" (НАВИС)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22837-02 01.05.2007 |
Аппаратура потребителей спутниковых навигационных систем ГЛОНАСС и NAVSTAR, СН-3022 ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва) |
2 года | |
|
22838-02 01.05.2007 |
Аппаратура потребителей спутниковых навигационных систем ГЛОНАСС и NAVSTAR, СН-3002 ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва) |
2 года | |
|
40004-08 01.01.2014 |
Приемники навигационные, NAVIOR-24 ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва) |
ОТ |
5 лет |
|
40005-08 01.01.2014 |
Приемники временной синхронизации, NAVIOR-24S ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва) |
ОТ |
5 лет |
|
50269-12 29.06.2017 |
Модули базовые унифицированные радионавигационного приемоизмерителя, 14Ц850 ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва) |
ОТ |
3 года |
|
50271-12 29.06.2017 |
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS, Бриз-КМ корабельная (индекс 14Ц852) ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва) |
ОТ |
3 года |
|
51072-12 11.09.2017 |
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS, Бриз-КМ-РВ (индекс 14Ц858) ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва) |
ОТ |
5 лет |
|
54309-13 07.05.2029 |
Имитаторы сигналов, СН-3803М ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
58211-14 20.08.2019 |
Разветвители метки времени, CH-4731 ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва) |
ОТ |
1 год |
|
58212-14 20.08.2019 |
Разветвители опорной частоты, CH-4730 ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва) |
ОТ |
1 год |
|
62916-15 25.12.2020 |
Навигационная аппаратура потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS для индивидуального пользования, Орион (индекс 14Ц8009) ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва) |
ОТ МП |
5 лет |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS (Бриз-КМ корабельная (индекс 14Ц852))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 9 | 1 | 8 | 0 | 9 | 1 | 8 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS (Бриз-КМ корабельная (индекс 14Ц852))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
15000 | 14185 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
13370 | 14185 |
Программное обеспечение
Программное обеспечение (ПО) «BM_Ctrl», предназначено для управления режимами работы аппаратуры и отображения навигационной информации.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
BM_Ctrl |
BM Ctrl.exe |
03.04 |
7a0b7224868b1abe 8c93ac6d0c10bd0c |
Md5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус аппаратуры методом наклейки или штампа.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийТДЦК.461513.052РЭ. Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» корабельная (индекс 14Ц852). Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре навигационной потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» корабельной (индекс 14Ц852)
0ТДЦК.461513.052ТУ. Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» корабельная (индекс 14Ц852). Технические условия.
Поверка
Поверкаосуществляется по документу МП 50271-12 «Инструкция. Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» корабельная (индекс 14Ц852). Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ».
Основные средства поверки:
-
- имитатор сигналов СН-3803М (Регистрационный номер 36528-07): предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования безза-просной дальности по фазе дальномерного кода не более 0,1 м, предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования скорости изменения беззапросной дальности не более 0,005 м/с, средняя квадратическая погрешность формирования местной шкалы времени на основе воспроизведения сигналов ГЛОНАСС и GPS не более 50 нс;
-
- частотомер универсальный CNT-90 (Регистрационный номер 41567-09): диапазон частот от 0,01 Гц до 300 МГц, пределы допускаемой относительной погрешности по частоте встроенного генератора за 1 год ± 1,5-10-8.
Изготовитель
Закрытое акционерное общество «Конструкторское бюро навигационных систем»(ЗАО «КБ НАВИС»)
Юридический адрес: 121170, г.Москва, ул. Кульнева, д.3, стр.1
Фактический адрес: 127411, г.Москва, Дмитровское шоссе, д.157, стр. 5, 8 Почтовый адрес: 127411, г.Москва, а/я 11 Телефон/факс: +7 (495) 665-61-48/ 665-61-49
Испытательный центр
ГЦИ СИ ФГУП «ВНИИФТРИ»,
Принцип действия аппаратуры основан на параллельном приеме и обработке 24-мя измерительными каналами сигналов НКА систем ГЛОНАСС и GPS. Аппаратура обеспечивает формирование измерительной информации по сигналам стандартной (СТ) и высокой (ВТ) точности системы ГЛОНАСС в частотных диапазонах L1 (от 1598,0625 до 1605,375 МГЦ) и L2 (от 1242,9375 до 1248,625 МГц), по сигналам C/A-кода (coarse/acquisition) системы GPS на частоте L1 (1575,42 МГц).
Конструктивно аппаратура состоит из приемника навигационного корабельного (ПНК), блока антенного (БА), адаптера сетевого (АС), расширителя портов (РП) и усилителя промежуточного (УП).
ПНК обеспечивает приём, выделение информации НКА, измерение радионавигационных параметров, решение навигационной задачи, формирование и оцифровку секундной метки времени и выдачу навигационной информации на дисплей или внешним потребителям по стандартному интерфейсу RS-232. ПНК представляет собой моноблок с жидкокристаллическим дисплеем, кнопками управления на передней панели и шестью разъемами на задней панели: Х1 - для подключения БА; Х2 - для выдачи внешним потребителям меток времени по стандарту RS-485; Х3 - для подключения питания от 9 до 30 В постоянного напряжения; Х4 -для подключения внешнего опорного генератора; Х5 - для подключения РП; Х6 - для обмена информацией в соответствии с требованиями ГОСТ Р 52070-2003.
БА предназначен для приёма и усиления сигналов НКА систем ГЛОНАСС и GPS, а также для приема сигналов морских дифференциальных подсистем (МДПС), содержащих кодовые дифференциальные поправки.
АС предназначен для преобразования переменного напряжения сети 220 В частотой 50 Гц в постоянное напряжение от 9 до 18 В для питания ПНК, а также для автоматического переключения ПНК на резервное питание от сети постоянного тока напряжением от 9 до 30 В при аварийном отключении сети переменного тока.
РП предназначен для приема информации от четырех независимых источников по интерфейсу RS-232/422 и преобразования, разветвления и передачи информации по десяти каналам по интерфейсу RS-422/485.

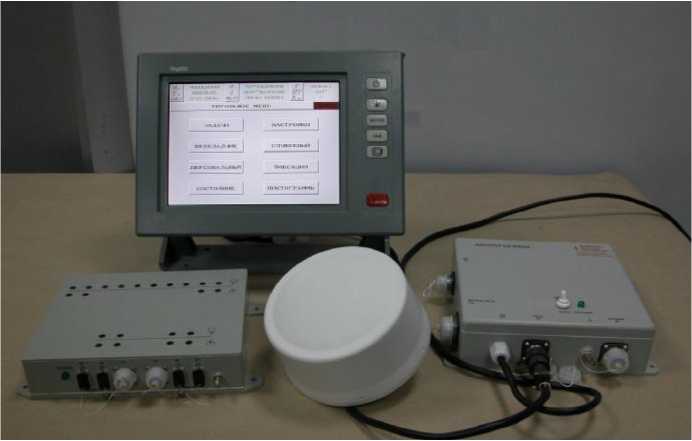

Внешний вид аппаратуры приведен на рисунке 1.

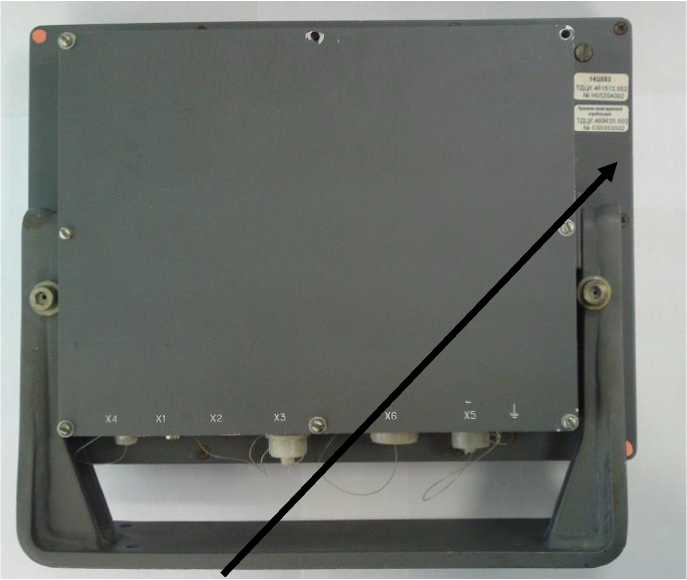

Место нанесения знака об утверждении типа приведено на рисунке 2.

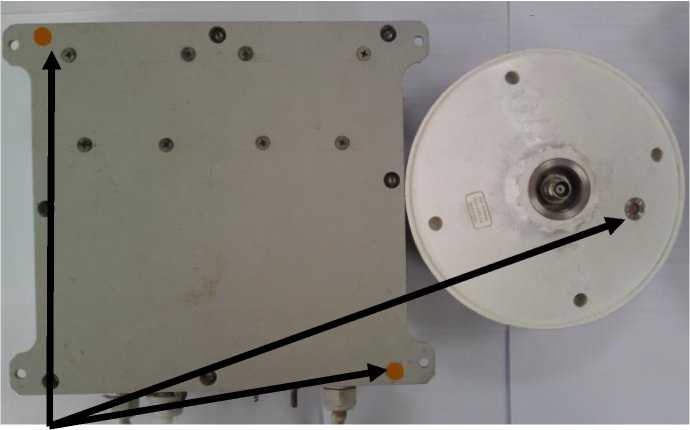

Места пломбировки от несанкционированного доступа приведено на рисунке 3.
Рисунок 1 - Внешний вид аппаратуры
Рисунок 2 - Место нанесения знака об утверждении типа
Рисунок 3 - Места пломбировки от несанкционированного доступа
Комплект поставки включает:
- аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» корабельная (индекс 14Ц852) - 1 шт.;
-
- комплект интерфейсных кабелей - 1 шт.;
-
- комплект эксплуатационных документов - 1шт.;
-
- упаковка - 1 шт.;
-
- комплект монтажных частей - 1 шт.;
-
- ЗИП - 1 шт.
Лист № 5 всего листов 5
аппаратуры приведены в таблице 2. Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Пределы допускаемой инструментальной погрешности (по уровню вероятности 0,997) определения координат в плане при геометрическом факторе ухудшения точности не более 4, м: - по сигналам ГЛОНАСС (коды СТ и ВТ) в частотном диапазоне L1, L2 и GPS (код С/А без SA) в частотном диапазоне L1; |
±8 |
|
- по сигналам ГЛОНАСС (коды СТ и ВТ) в частотном диапазоне L1, L2 и GPS (код С/А без SA) в частотном диапазоне L1 с использованием дифференциальных поправок по сигналам МДПС |
±5 |
|
Пределы допускаемой инструментальной погрешности (по уровню вероятности 0,997) определения высоты при геометрическом факторе ухудшения точности не более 4, м: - по сигналам ГЛОНАСС (коды СТ и ВТ) в частотном диапазоне L1, L2 и GPS (код С/А без SA) в частотном диапазоне L1; |
±10 |
|
Наименование параметра или характеристики |
Значение характеристики |
|
- по сигналам ГЛОНАСС (коды СТ и ВТ) в частотном диапазоне L1, L2 и GPS (код С/А без SA) в частотном диапазоне L1 с использованием дифференциальных поправок по сигналам МДПС |
±7 |
|
Пределы допускаемой погрешности (по уровню вероятности 0,997) определения вектора скорости при геометрическом факторе ухудшения точности не более 4, м/с |
±0,1 |
|
Пределы допускаемой инструментальной погрешности (по уровню вероят- | |
|
ности 0,997) синхронизации внутренней шкалы времени к шкалам коорди- | |
|
нированного времени UTC(SU) и UTC в режиме слежения за сигналами | |
|
НКА, нс: | |
|
- UTC(SU) |
±300 |
|
- UTC |
±100 |
|
Напряжение питания от сети постоянного тока, В |
от 9 до 30 |
|
Потребляемая мощность, Вт, не более |
60 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: | |
|
- ПНК |
331 х292х94 |
|
- БА (диаметр х высота) |
160х100 |
|
- АС |
235х205х65 |
|
- РП |
255х205х59 |
|
- УП |
96 х 35 х 18 |
|
Масса, кг, не более: | |
|
- ПНК |
8,5 |
|
- БА |
1,0 |
|
- АС |
3,0 |
|
- РП |
1,4 |
|
- УП |
0,1 |
|
Рабочие условия эксплуатации (за исключением БА): | |
|
- температура окружающего воздуха, °С |
от минус 10 до 55 |
|
- атмосферное давление, мм рт. ст. |
от 630 до 800 |
|
- относительная влажность при температуре окружающего воздуха | |
|
35°С, % |
98 |
|
Рабочие условия эксплуатации БА: |
от минус 40 до 55 |
|
- температура окружающего воздуха, °С | |
|
- атмосферное давление, мм рт. ст. |
от 630 до 800 |
|
- относительная влажность при температуре окружающего воздуха | |
|
35 °С, % |
100 |
