Сведения о средстве измерений: 50269-12 Модули базовые унифицированные радионавигационного приемоизмерителя

Номер по Госреестру СИ: 50269-12
50269-12 Модули базовые унифицированные радионавигационного приемоизмерителя
(14Ц850)

Назначение средства измерений:
Модули базовые унифицированные радионавигационного приемоизмерителя (индекс 14Ц850) (далее - модули) предназначены для измерения текущих навигационных параметров по сигналам космических навигационных систем ГЛОНАСС и GPS и определения на их основе координат, скорости в абсолютном и дифференциальном режимах, а также для синхронизации внутренней шкалы времени к шкалам координированного времени UTC(SU), UTC.

сертификация программного обеспечения
Внешний вид. Модули базовые унифицированные радионавигационного приемоизмерителя, http://oei-analitika.ru рисунок № 1
Внешний вид.
Модули базовые унифицированные радионавигационного приемоизмерителя
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 29.06.2017
Номер записи - 139679
ID в реестре СИ - 362079
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - ЗАО "КБ навигационных систем" (НАВИС)
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Модули базовые унифицированные радионавигационного приемоизмерителя (14Ц850)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ЗАО "КБ навигационных систем" (НАВИС)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
22837-02
01.05.2007
Аппаратура потребителей спутниковых навигационных систем ГЛОНАСС и NAVSTAR, СН-3022
ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва)
2 года
22838-02
01.05.2007
Аппаратура потребителей спутниковых навигационных систем ГЛОНАСС и NAVSTAR, СН-3002
ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва)
2 года
40004-08
01.01.2014
Приемники навигационные, NAVIOR-24
ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва)
ОТ
5 лет
40005-08
01.01.2014
Приемники временной синхронизации, NAVIOR-24S
ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва)
ОТ
5 лет
50269-12
29.06.2017
Модули базовые унифицированные радионавигационного приемоизмерителя, 14Ц850
ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва)
ОТ
3 года
50271-12
29.06.2017
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS, Бриз-КМ корабельная (индекс 14Ц852)
ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва)
ОТ
3 года
51072-12
11.09.2017
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS, Бриз-КМ-РВ (индекс 14Ц858)
ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва)
ОТ
5 лет
54309-13
07.05.2029
Имитаторы сигналов, СН-3803М
ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва)
ОТ
МП
1 год
58211-14
20.08.2019
Разветвители метки времени, CH-4731
ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва)
ОТ
1 год
58212-14
20.08.2019
Разветвители опорной частоты, CH-4730
ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва)
ОТ
1 год
62916-15
25.12.2020
Навигационная аппаратура потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS для индивидуального пользования, Орион (индекс 14Ц8009)
ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва)
ОТ
МП
5 лет

Кто поверяет Модули базовые унифицированные радионавигационного приемоизмерителя (14Ц850)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Модули базовые унифицированные радионавигационного приемоизмерителя (14Ц850)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) «BM_Ctrl», предназначено для управления режимами работы модулей и отображения навигационной информации.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.

Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)

Алгоритм вычисления цифрового идентификатора ПО

BM_Ctrl

BM Ctrl.exe

03.04

7a0b7224868b1abe

8c93ac6d0c10bd0c

Md5

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.


Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

ТДЦК.468173.004РЭ. Модули базовые унифицированные радионавигационного приемоизмерителя (индекс 14Ц850). Руководство по эксплуатации.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к модулям базовым унифицированным радионавигационного приемоизмерителя (индекс 14Ц850)

ТДЦК.468173.004ТУ. Модули базовые унифицированные радионавигационного приемоизмерителя (индекс 14Ц850). Технические условия.

Поверка

Поверка

осуществляется по документу МП 50269-12 «Инструкция. Модули базовые унифицированные радионавигационного приемоизмерителя (индекс 14Ц850). Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в марте 2012 г.

Основные средства поверки:

  • - имитатор сигналов СН-3803М (Регистрационный номер 36528-07): предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности по фазе дальномерного кода не более 0,1 м, предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования скорости изменения беззапросной дальности не более 0,005 м/с, средняя квадратическая погрешность формирования местной шкалы времени на основе воспроизведения сигналов ГЛОНАСС и GPS не более 50 нс;

  • - частотомер универсальный CNT-90 (Регистрационный номер 41567-09): диапазон частот от 0,01 Гц до 300 МГц, пределы допускаемой относительной погрешности по частоте встроенного генератора за 1 год ± 1,5-10-8.


Изготовитель


Закрытое акционерное общество «Конструкторское бюро навигационных систем» (ЗАО «КБ НАВИС»)
Юридический адрес: 121170, г.Москва, ул. Кульнева, д.3, стр.1
Фактический адрес: 127411, г.Москва, Дмитровское шоссе, д.157, стр. 5, 8 Почтовый адрес: 127411, г. Москва, а/я 11 Телефон/факс: +7 (495) 665-61-48/ 665-61-49

Испытательный центр


ГЦИ СИ ФГУП «ВНИИФТРИ»?

Конструктивно модуль состоит из многослойной печатной платы.

На боковой панели платы модуля расположены: разъём для подключения к внешнему источнику питания, разъём для информационного обмена и приема дифференциальных поправок в формате RTCM 136-2001/SC 104-STD и разъём для подключения к антенне. На верхней панели расположен разъем для межмодульного подключения.

Принцип действия модуля основан на параллельном приеме и обработке 24-мя измерительными каналами сигналов навигационных космических аппаратов. Модуль обеспечивает формирование измерительной информации по сигналам стандартной (СТ) и высокой (ВТ) точности системы ГЛОНАСС в частотных диапазонах L1 (от 1598,0625 до 1605,375 МГЦ) и L2 (от 1242,9375 до 1248,625 МГц), по сигналам C/A-кода (coarse/acquisition) системы GPS на частоте L1 (1575,42 МГц).

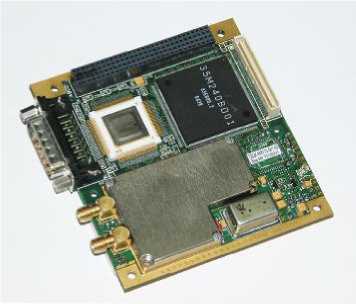

Внешний вид модуля приведен на рисунке 1.
