Номер по Госреестру СИ: 50263-12
50263-12 Преобразователи термоэлектрические
(ТХК-1590)
Назначение средства измерений:
Преобразователи термоэлектрические ТХК-1590 (далее - ТП) предназначены: ТХК-1590 (кроме исполнений БАУИ.405222.008-03, БАУИ.405222.008-21) для непрерывного измерения температуры теплоносителя, бетонной защиты и металлоконструкций реактора; ТХК-1590 исполнений БАУИ.405222.008-03, БАУИ.405222.008-21 - для измерения температуры воздуха, газообразной неагрессивной среды и корпуса турбин.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации в правом верхнем углу типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе руководства по эксплуатации на ТП.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТХК-1590
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.
ТУ У3.48-04850451-050-1999 "Преобразователи термоэлектрические типа ТХА-1590, ТХК-1590, ТХА-1690, ТХК-1690. Технические условия".
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
МИ 3090-2007 ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки.
МИ 70.63-92 Преобразователи термоэлектрические ТХА-1590, ТХК-1590 для атомных станций. Методические указания.
Поверка
Поверкаосуществляется в соответствии с документом ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки», по МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки» (для ТП с длиной погружаемой части менее 250 мм) (при отсутствии индивидуальной градуировки) или методикой МИ 70.63-92 «Преобразователи термоэлектрические ТХА-1590, ТХК-1590 для атомных станций. Методические указания» (при наличии индивидуальной градуировки). ТП подлежат первичной поверке при выпуске из производства.
Основные средства поверки:
-
- нулевой термостат для воспроизведения температуры плавления льда;
-
- калибратор температуры ТС 500 рабочий диапазон температур от 50 до 500 °С, границы допускаемой абсолютной погрешности воспроизведения заданной температуры от ± 0,05 до ± 0,3 °С;
-
- компаратор напряжения Р3003, диапазон измерений от 0 до 1,1111110 В, класс точности 0,0005;
-
- нормальный элемент класса точности не ниже 0,005;
-
- установка для проверки электрической прочности изоляции типа УПУ-1М, напряжение от 0 до 10 кВ, мощность 0,25 кВ •А;
-
- мегаомметр М1101М, напряжение 100 В;
-
- гигрометр психрометрический ВИТ - 2, диапазон измерений температуры от 15
°С до 40 °С, влажность от 15% до 95 %.
Лист № 3 всего листов 3 Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.
Изготовитель
ЗАО НПО «Термоприлад»Адрес: 79060, Украина, г. Львов, ул. Наукова, 3 Тел: (032) 263-03-08, 263-51-23, факс: (032) 263-13-61
Экспертизу провел Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС », г. Москва
Аттестат аккредитации от 27.06.2008, регистрационный номер в Государственном реестре средств измерений № 30004-08. Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./ факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Измерение температуры с помощью ТП основано на явлении возникновения т.э.д.с. в цепи при размещении рабочего конца (термопары) и выводов (свободного конца) в среду с разными температурами.
ТП изготовленные из термопарного кабеля с минеральной изоляцией между оболочкой и термоэлектродами, которые образуют термоэлектрическую пару из разных сплавов (хромель и копель), помещенную в герметическую оболочку из стали 08Х18Н10Т, стойкой к межкристаллитной коррозии. ТП исполнений БАУИ.405222.008-03 и БАУИ.405222.008-21 могут использоваться как самостоятельно, так и в комплекте с головкой, что дает возможность набором термопреобразователей разной длины смонтировать термопреобразователь с количеством зон до 14. Со стороны выводных проводников ТП без головки загерметизированы термостойкой пастой.
Фото общего вида ТП представлены на рисунке 1.

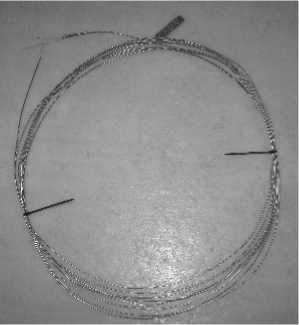

Рис.1 Преобразователи термоэлектрические ТХК-1590.
В комплект поставки входят:
-
- Преобразователь термоэлектрический ТХК-1590 - 1 шт.
(исполнение - в соответствии с заказом);
-
- Руководство по эксплуатации - 1 экз.
(на партию 25 шт. или меньшее количество ТП при поставке в один адрес);
-
- Паспорт - 1 экз.
По дополнительному заказу:
-
- Головка монтажная.
Рабочий диапазон измеряемых температур, °С от минус 50 до плюс 400
Класс допуска по ГОСТ Р 8.585-2001 :
Пределы допускаемого отклонения т.э.д.с. ТП от НСХ (по ГОСТ Р 8.585-2001):
-
- в диапазоне св. плюс 333 до плюс 400 °С: ±0,00757
Пределы допускаемого значения основной погрешности индивидуальной градуировки ТП, °С
± 1
от 120 до 20000
0,3; 0,8; 1,0; 3,0
Длина монтажной части, мм
Время термической реакции t 63,2% , с
Электрическое сопротивление изоляции ТП с изолированной термопарой между электрической цепью термопары и металлической частью защитной арматуры при температуре (25 ± 10) оС и относительной влажности от 30 % до 80 %, МОм: 100
Рабочие условия эксплуатации ТС:
- температура окружающего воздуха, °С: от минус 50 до плюс 85;
- относительная влажность окружающего воздуха, %: до 100
( при температуре 35 ° С и более низких температурах с конденсацией влаги ) ТП сейсмопрочные и сейсмостойкие.
ТП сохраняют свои характеристики при воздействии постоянных магнитных полей или переменных полей частоты электросети с напряженностью до 400 А/м.
ТП сохраняют свою работоспособность в режимах: нарушение теплоотвода и «малой » течи. Вероятность безотказной работы ТП за 8000 ч. не менее 0,98
Назначенный ресурс, ч: 65000 или 80000
(в зависимости от исполнения) Марка материала защитной арматуры - сталь 08Х18Н10Т.
Масса, г: от 2,0 до 1635
