Номер по Госреестру СИ: 50260-12
50260-12 Термопреобразователи сопротивления
(ТСМ-1290)
Назначение средства измерений:
Термопреобразователи сопротивления ТСМ-1290 (далее по тексту - ТС) предназначены для измерения температуры воздуха в помещениях атомных электростанций.
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 25.06.2017
Номер записи - 139670
ID в реестре СИ - 362070
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка при вводе в эксплуатацию
Наличие периодической поверки - Нет
Модификации СИ
Производитель
Изготовитель - ЗАО НПО "Термоприлад"
Страна - УКРАИНА
Населенный пункт - г.Львов
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№392 от 2018.03.05 О продлении срока действия свидетельств об утверждении типа
№2760 от 2022.11.02 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Семена и посадочный материал" (ТК 359)
Наличие аналогов СИ: Термопреобразователи сопротивления (ТСМ-1290)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО НПО "Термоприлад"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49903-12 18.05.2017 |
Преобразователи термоэлектрические, ТХА-1368М1 ЗАО НПО "Термоприлад" (УКРАИНА г.Львов) |
ОТ |
Первичная поверка при вводе в эксплуатацию |
|
49904-12 18.05.2017 |
Термопреобразователи сопротивления, ТСП-0690 ЗАО НПО "Термоприлад" (УКРАИНА г.Львов) |
ОТ |
Первичная поверка при вводе в эксплуатацию |
|
49905-12 18.05.2017 |
Термопреобразователи сопротивления, ТСМ-0890 ЗАО НПО "Термоприлад" (УКРАИНА г.Львов) |
ОТ |
Первичная поверка при вводе в эксплуатацию |
|
49906-12 18.05.2017 |
Термопреобразователи сопротивления, ТСП-8040Р, ТСП-8041Р, ТСП 8042Р, ТСП 8043Р, ТСП-8044Р, ТСП-8045Р, ТСМ-8040Р, ТСМ-8043Р, ТСМ-8045Р ЗАО НПО "Термоприлад" (УКРАИНА г.Львов) |
ОТ |
2 года |
|
49907-12 18.05.2017 |
Преобразователи термоэлектрические, ТХА-1090 ЗАО НПО "Термоприлад" (УКРАИНА г.Львов) |
ОТ |
Первичная поверка при вводе в эксплуатацию |
|
49908-12 18.05.2017 |
Преобразователи термоэлектрические, ТХК-1690 ЗАО НПО "Термоприлад" (УКРАИНА г.Львов) |
ОТ |
Первичная поверка при вводе в эксплуатацию |
|
50257-12 25.06.2017 |
Термопреобразователи сопротивления, ТСП-1790 ЗАО НПО "Термоприлад" (УКРАИНА г.Львов) |
ОТ |
Первичная поверка при вводе в эксплуатацию |
|
50258-12 25.06.2017 |
Термопреобразователи сопротивления, ТСП-1390 ЗАО НПО "Термоприлад" (УКРАИНА г.Львов) |
ОТ |
Первичная поверка при вводе в эксплуатацию |
|
50259-12 25.06.2017 |
Термопреобразователи сопротивления, ТСП-1290 ЗАО НПО "Термоприлад" (УКРАИНА г.Львов) |
ОТ |
Первичная поверка при вводе в эксплуатацию |
|
50260-12 25.06.2017 |
Термопреобразователи сопротивления, ТСМ-1290 ЗАО НПО "Термоприлад" (УКРАИНА г.Львов) |
ОТ |
Первичная поверка при вводе в эксплуатацию |
|
50261-12 25.06.2017 |
Преобразователи термоэлектрические, ТХК-1090 ЗАО НПО "Термоприлад" (УКРАИНА г.Львов) |
ОТ |
Первичная поверка при вводе в эксплуатацию |
|
50262-12 25.06.2017 |
Преобразователи термоэлектрические, ТХА-1590 ЗАО НПО "Термоприлад" (УКРАИНА г.Львов) |
ОТ |
Первичная поверка при вводе в эксплуатацию |
|
50263-12 25.06.2017 |
Преобразователи термоэлектрические, ТХК-1590 ЗАО НПО "Термоприлад" (УКРАИНА г.Львов) |
ОТ |
Первичная поверка при вводе в эксплуатацию |
|
50264-12 25.06.2017 |
Преобразователи термоэлектрические, ТХА-1690 ЗАО НПО "Термоприлад" (УКРАИНА г.Львов) |
ОТ |
Первичная поверка при вводе в эксплуатацию |
Кто поверяет Термопреобразователи сопротивления (ТСМ-1290)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Термопреобразователи сопротивления (ТСМ-1290)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации в правом верхнем углу типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе руководства по эксплуатации на ТС.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТСМ-1290
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды ТУ У3.48-04850451-059-1999 «Термопреобразователи сопротивления типа ТСП-1290, ТСМ -1290. Технические условия»
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Поверка
Поверкаосуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ.
Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». ТС подлежат первичной поверке при выпуске из производства.
Основные средства поверки:
-
- нулевой термостат типа ТН-12 неравномерность поддержания температуры в рабочем объеме 0,01 °С; ;
-
- паровой термостат типа ТП-5 для воспроизведения температуры кипения воды, нестабильность поддержания температуры 0,03 °С ;
-
- эталонный платиновый термометр сопротивления 1-го разряда с диапазоном измерения от минус 183 до 660 °С с погрешностью по ГОСТ 8.558-93;
-
- гигрометр психрометрический ВИТ-2, диапазон измерений температуры от 15 °С до 40 °С, влажность от 15% до 95 %;
-
- мегаомметр М1101 М;
-
- цифровой омметр с диапазоном измерения от 0 до 500 Ом, с погрешностью измерения не ниже 0,01 %, измерительным током - не более 1 мА;
-
- раздельные камеры или другие приспособления для обеспечения полного погружения ТС в термостаты.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
Изготовитель
ЗАО НПО «Термоприлад»Принцип действия ТС основан на изменении электрического сопротивления материала, из которого изготовлена спираль чувствительного элемента, от температуры контролируемой среды.
Чувствительный элемент ТС сделан из медной проволоки в виде спирали, помещенной в канал керамического каркаса. Выводные концы подсоединены к контактной колодке. Чувствительный элемент ТС помещен в защитную арматуру, которая изготовлена из стали 12Х18Н10Т. Материал головки - АГ-4В.

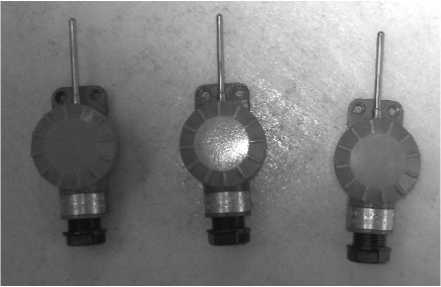

Фото общего вида ТС представлены на рисунке 1.
Рис.1 Термопреобразователи сопротивления ТСМ-1290.
В комплект поставки входят :
- Термопреобразователь сопротивления ТСМ-1290 - 1 шт .
- Руководство по эксплуатации БАУИ.405212.003 РЭ - 1 экз.
(на партию 25 шт. или меньшее количество ТС при отправке в один адрес)
- Паспорт БАУИ.405212.003 ПС - 1 экз.
Рабочий диапазон измеряемых температур, °С: от минус 50 до плюс 100
Номинальное значение сопротивления ТС при 0 °С (R0), Ом:
Температурный коэффициент ТС, а, °С-1 0,00428
Допускаемое отклонение сопротивления ТС при 0 °С от номинального
Пределы допускаемого отклонения сопротивления от НСХ (Дд) ТС, °С:
Дд = ±(0,25+0,0035|t|)
Время термической реакции t 63,2% с:
Рабочие условия эксплуатации ТС:
- температура окружающего воздуха, ° С : от минус 50 до плюс 100
- относительная влажность окружающего воздуха, %: до 98
ТС сейсмостойкие и сейсмопрочные.
ТС сохраняют свои характеристики при воздействии магнитных полей или переменных полей промышленной частоты напряженностью до 400 А/м.
Защитная арматура допускает дезактивацию.
ТС ТСМ-1290 сохраняют свою работоспособность при орошении раствором борной кислоты концентрации 16 г/л, едкого калия 1-3 г/л, гидразингидрата 0,25 г/л при температуре раствора от 20 до 90 °С.
Вероятность безотказной работы ТС за наработку 8000 ч.
Марка материала защитной арматуры сталь 12Х18Н10Т.
