Номер по Госреестру СИ: 49864-12
49864-12 Системы газоаналитические
(Oldham мод. MX, Wingas)
Назначение средства измерений:
Системы газоаналитические Oldham модели MX, Wingas (в дальнейшем - системы) предназначены для измерения объемной доли или довзрывоопасной концентрации горючих газов, объемной доли кислорода (O2), водорода (H2), диоксида углерода (CO2) и вредных веществ в воздухе рабочей зоны.

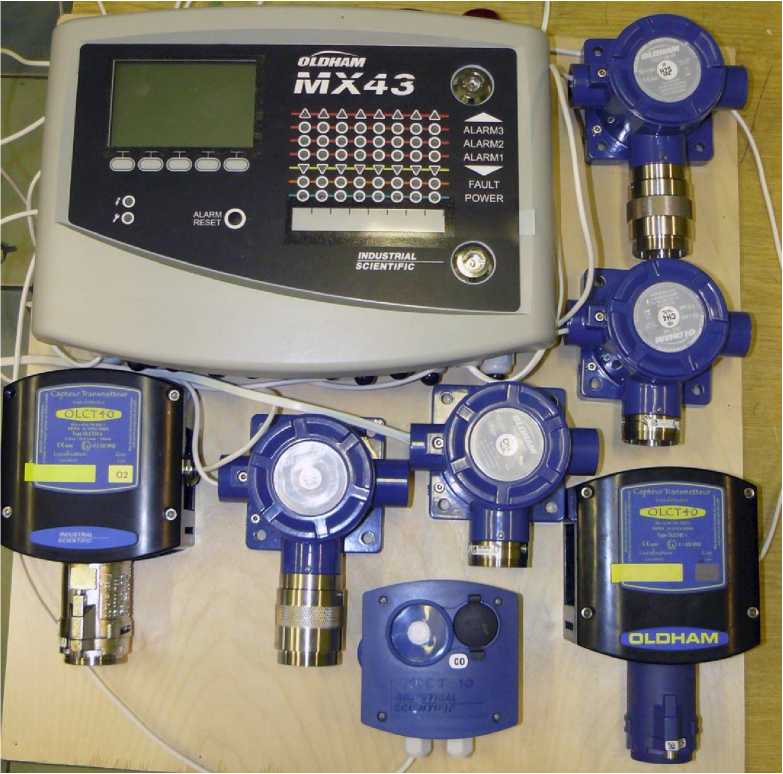

Внешний вид.
Системы газоаналитические
Рисунок № 1
Программное обеспечение
Системы (за исключением ЦБУ и датчиков OLCT 60/80/200) являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением.
ЦБУ и датчики OLCT 60/80/200 имеют встроенное программное обеспечение. Программное обеспечение предназначено для:
-
- приема, обработки, передачи и отображения измерительной информации;
-
- формирование дискретных выходных сигналов (срабатывание сигнализации);
-
- формирование цифровых и аналоговых цифровых сигналов;
-
- диагностика состояния аппаратной части.
Программное обеспечение ЦБУ MX 15, MX32, MX 42 A, MX 48, MX 52, WinGas и датчиков OLCT 60/80 идентифицируется при включении путем вывода на дисплей номера версии. Программное обеспечение ЦБУ MX43, MX 62 и датчиков OLCT 200 идентифициру-
Лист № 4 всего листов 22 ется путем вывода версии программного обеспечения на дисплей системы по запросу пользователя через меню программы.
Идентификационные данные программного обеспечения приведены в таблице 2 Таблица 2
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентифика тора программного обеспечения |
WinGas |
pr wg V207.bin |
V 2.07 |
3DE6 |
CRC16 |
MX 15 |
mx15 V203.hex |
V2.03 |
2528 |
CRC16 |
MX 32 |
mx32 V155.hex |
V1.55 |
3072 |
CRC16 |
MX 42A |
mx42 Flash.hex |
V1.3 |
2AC4 |
CRC16 |
MX 43 |
programme MX43 V 3 03.bin |
V 3.03 |
133C6703 |
CRC-32 |
MX 52 |
Mx52v217.p32 |
V 2.17 |
92A8 |
CRC16 |
MX 48 | ||||
MX 62 |
1936750.hex |
V1.27 |
F64A |
CRC16 |
OLCT 60 |
OLCT60-12.mot |
1.2 |
45A2 |
CRC16 |
OLCT 80 |
thg bg19.a20 |
1.9 |
E362 |
CRC16 |
(OLCT 200) ST-48 |
ST48 4.02.HEX |
V4.02 |
BC83 |
CRC16 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения от преднамеренных или непреднамеренных изменений - «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится:
- типографским способом на титульный лист руководства по эксплуатации;
- в виде наклейки на корпус датчика и боковую поверхность ЦБУ.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в руководстве по эксплуатации - «Системы газоаналитические Oldham модели MX, Wingas», 2011 г;
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам газоаналитическим Oldham модели MX, Wingas
-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2 ГОСТ Р 52136-2008 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний.
-
3 ГОСТ Р 52139-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 4. Требования к приборам группы II с верхним пределом измерений содер-
Лист № 22 всего листов 22 жания горючих газов до 100 % нижнего концентрационного предела распространения пламени.
-
4 ГОСТ 27540-87 Сигнализаторы горючих паров и газов термохимические. Общие технические условия.
-
5 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
6 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
7 Техническая документация фирмы "Industrial Scientific Oldham SAS".
Поверка
Поверкаосуществляется по документу МП-242-1246-2011 «Системы газоаналитические Oldham модели MX, Wingas с датчиками горючих и вредных газов OLC, OLCT, CTX, CEX. Методика поверки», утвержденному ГЦИ СИ ФГУП “ВНИИМ им. Д.И. Менделеева” 18 ноября 2011 г.
Лист № 21 всего листов 22 Основные средства поверки:
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;
-
- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;
-
- гелий марки Б по ТУ 0271-135-31323949-2005, в баллонах под давлением;
-
- стандартные образцы газовых смесей состава метан - азот (номера по реестру ГС №№ 3880-87, 3886-87, 3892-87, 3894-87), метан - воздух (№ 3907-87), пропан - азот (№ 91422008), пропан - воздух (№№ 3969-87, 3970-87), бутан - азот (№ 8978-2008), бутан - воздух (№ 9126-2008), пентан - воздух (№№ 9129-2008, 9130-2008), гексан - азот (№№ 5321-90, 9689-2010), гексан - воздух (№9247-2008), водород - азот (№№ 3915-87, 3931-87, 91682008), водород - воздух (№ 3951-87), ацетилен - азот (№№ 9133-2008, 9134-2008), этилен -азот (№№ 8987-2008, 9221-2008), этилен - воздух (№№ 6343-92), кислород - азот (№ 372987), оксид углерода - воздух (№№ 3842-87, 3844-87, 3847-87, 7590-99, 3850-87, 3854-87), оксид азота - азот (№№ 8374-2003, 8375-2003, 4012-87, 8737-2006, 4017-87), диоксид азота -азот (№№ 8370-2003, 8371-2003), аммиак - азот (№ 9160-2008), диоксид серы - азот (№№ 8372-2003, 8373-2003), сероводород - азот (№№ 8368-2003, 8369-2003), сероводород - воздух (№ 9172-2008), синильная кислота - азот (СОП №109), фосген - азот (СОП №110), этиленок-сид - гелий (№ 9258-2008), хлористый водород - азот (№ 9257-2008), диоксид углерода -воздух (№№ 3792-87, 3793-87, 3795-87, 3779-87, 5005-89), винилхлорид - воздух (№ 92552008), метилмеркаптан - азот (8984-2008, 8985-2008), этилмеркаптан - азот (№№ 8982-2008, 8983-2008), толуол - азот (№9248-2008), этанол - воздух (№8367-2003), бутен - воздух (№№ 9127-2008, 9128-2008), хладон-22 - воздух (№ 6179-91), хладон-12 - воздух (№ 617691), хладон-134 - воздух (№9077-2008), хладон-227 - воздух (№9252-2008) по ТУ 6-162956-92 (с изм. № 6) в баллонах под давлением;
-
- источники микропотока фтористого водорода (ИМ129-0-А2), хлора (ИМ09-М-А2), о-ксилола (ИМ30 - М - А2), м-ксилола (ИМ32 - М - А2), п-ксилола (ИМ34 - М - А2) по ИБЯЛ.418319.013 ТУ;
-
- рабочие эталоны 1-го разряда - источники микропотоков паров ИМ-РТ, ШДЕК 418319.007 ТУ;
-
- установка УВТ-Ф № 60-А-89;
-
- установка УВТ-Ар № 59-А-89;
-
- генератор ГГС по ШДЕК.418813.900 ТУ;
-
- генератор озона ГС 7601 по ТУ 25-7407.040-90;
-
- генератор смесей F2/air с контролем содержания фтора по МВИ массовой концентрации фтора в поверочных смесях № ЛЭ-205-01-97, свид. ГЦИ СИ ВНИИМ об аттестации МВИ 2420/713-97/0713.
Изготовитель
Фирма "Industrial Scientific Oldham SAS", Франция. Адрес: Z.I. EST, B.P. 417, 62027 ARRAS Cedex, France.Заявитель
ООО НПК «Ольдам», МоскваАдрес: 125284, г. Москва, Беговой проезд, д.11.
Тел./факс: (495) 720-66-30, e-mail: info@oldhamgas.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», Санкт-ПетербургАдрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14 e-mail: info@vniim.ru
Системы представляют собой стационарные приборы непрерывного действия.
В состав системы входит датчик и центральный блок управления (ЦБУ). В системах используются датчики горючих и вредных газов Oldham модели OLC 10, OLCT 10, OLC 20/50/100 (D) (HT), OLCT 20/40/50/60/80/100 (D), OLCT 80 IR, OLCT IR, OLCT 100 XP, OLCT 100 IS, OLCT 100 XP IR, OLCT 200, CTX 300/300 IR, CEX 300. В качестве ЦБУ используются блоки управления MX исполнений МХ 15, МХ 32, МХ 42А, МХ 43, МХ 48, МХ 52, МХ 62 и WinGas.
Принцип действия датчиков, предназначенных для измерения:
-
- объемной доли кислорода и вредных газов - электрохимический;
-
- объемной доли диоксида углерода - оптический;
-
- довзрывоопасной концентрации горючих газов - оптический или термохимический;
-
- объемной доли метана и водорода (диапазон измерений объемной доли от 0 до 100 %) - термокондуктометрический;
-
- объемной доли изобутилена - фотоионизационный;
-
- объемной доли углеводородов и хладонов - полупроводниковый.
Датчики отличаются маркировкой взрывозащиты, принципом действия, наличием жидкокристаллического дисплея и выходных унифицированных сигналов
Термохимические датчики модели OLC и СЕХ с выходным сигналом по напряжению могут использоваться только с ЦБУ MX кроме модели MX 62 или с блоками WB преобразующими сигнал по напряжению в токовый сигнал 4-20 мА.
Датчики моделей OLCT, OLC (в комплекте с блоком WB) и CTX и имеют унифицированный токовый сигнал 4 - 20 мА и могут использоваться как самостоятельные измерительные преобразователи и в качестве первичных измерительных преобразователей систем газоаналитических Oldham моделей MX, Wingas.
Датчики моделей OLCT 200, кроме того, имеют цифровой выходной сигнал, интерфейс RS-485, могут обеспечивать передачу данных по протоколу HART и по беспроводному каналу связи.
Датчики моделей OLC 20/50/100 и OLCT 20/40/50/60/80/100 могут иметь выносные чувствительные головки. При этом к обозначению датчика добавляется буква D.
Датчики моделей OLC 20/50/100 могут иметь высокотемпературное исполнение (до 200°С). При этом к обозначению датчика добавляется буквы HT. Датчики моделей OLCT 200 могут иметь арктическое исполнение (от минус 55 °С).
Датчики моделей OLCT 60/80/200 имеют жидкокристаллический дисплей для отображения измерительной информации.
ЦБУ монтируется в стойке (MX 43, МХ 52, MX 62) или крепится на стену (МХ 15, MX 32, МХ 42А, MX 43, MX 48, WinGas) в невзрывоопасной зоне, работает в непрерывном режиме с выводом результатов измерений на жидкокристаллический дисплей.
ЦБУ обеспечивают электрическое питание, сбор и отображение измерительной информации от датчиков, световую и звуковую сигнализацию о превышении установленных порогов срабатывания сигнализации.
ЦБУ имеют следующее число измерительных каналов:
- МХ 15 - 1;
- МХ 32 - от 1 до 2;
- МХ 42 А - от 1 до 4;
- МХ 43 - от 1 до 8 (до 32 с выносными блоками);
- МХ 48 - от 1 до 8;
- МХ 52 - от 1 до 16;
- МХ 62 - от 1 до 64;
- WinGas - от 1 до 4.
Все ЦБУ МХ имеют унифицированный выходной токовый сигнал в диапазоне от 4 до 20 мА. ЦБУ МХ (модификации МХ 43, МХ 48, МХ 52, МХ 62) также имеют цифровой выходной сигнал, интерфейсы RS-232 и RS-485. ЦБУ WinGas имеет цифровой выходной сигнал, интерфейс RS-485.
При срабатывании сигнализации ЦБУ обеспечивают возможность осуществлять коммутацию внешних цепей контактами реле для автоматического включения (отключения) исполнительных устройств.
Датчики выполнены во взрывозащищенном исполнении, вид взрывозащиты - "взрывонепроницаемая оболочка" по ГОСТ Р 51330.1-99. Маркировка взрывозащиты и степень защиты от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254-96 приведены в таблице 1.
Таблица 1
Обозначение устройства |
Маркировка взрывозащиты |
Степень защиты по ГОСТ 14254-96 |
OLC 20 Dd, OLCT 20 Dd |
1ExdIICT6 |
IP 66 |
OLC 20 D HT, OLC 50 D HT,OLC 100 HT - выносной датчик |
1ExdIICT2, T3,T4 |
IP 66 |
OLCT 20 Di |
0ExiaIICT4/POExiaI |
IP 66 |
OLC 40 (D)d |
2ExedIICT6 X |
IP 66 |
OLC 10, OLCT 10 |
ExnAIIT6 |
IP 66 |
OLCT 40 (D)i |
0ExiaIICT4 X |
IP 66 |
OLC 50 Dd, корпус OLC 50 D HT,OLC 100 HT |
1ExdIICT6 |
IP 66 |
OLCT 50 (D)i |
0ExiaIICT4 |
IP 66 |
OLCT 60 (d) (XP) d |
1ExdIICT6 |
IP 66 |
OLCT 60 (d) id |
1Exd[ia]iaIICT4 |
IP 66 |
OLCT 60 D id выносной датчик |
0ExiaIICT4 |
IP 66 |
OLCT 60 IR |
2ExedIICT5 X или 2Exed[ia]IICT5 X |
IP 66 |
OLCT 80 (D) (XP) d OLCT 60 (d) id |
1ExdIICT6 1Exd[ia]iaIICT4 |
IP 66 |
OLCT 80 IR |
0ExiaIICT4 |
IP 66 |
OLCT IR |
2ExedIICT4,T5 X или 2Exed[ia]IICT4 X |
IP 66 |
CEX 300 |
2ExedIICT5,T6 X |
IP 66 |
OLC 100, OLCT 100 XP |
1ExdIICT6 |
IP 66 |
OLCT 100 IS |
0ExiaIICT4 |
IP 66 |
MX 15 |
IP 31 | |
MX 32 |
IP 66 | |
MX 42A |
IP 54 | |
MX 43 |
IP 55 | |
MX 48 |
IP 65 |
Обозначение устройства |
Маркировка взрывозащиты |
Степень защиты по ГОСТ 14254-96 |
MX 52 |
- |
IP 54 |
MX 62 |
- |
IP 40 |
WinGas |
- |
IP 54 |
Внешний вид систем газоаналитических Oldham модели MX, Wingas приведен на рисунке 1.
Рисунок 1 - Внешний вид системы газоаналитической Oldham модели MX, Wingas в составе датчиков горючих и вредных газов Oldham моделей OLC 100, OLCT 10, OLCT 40 OLCT 100 XP, OLCT 100 XP IR и ЦБУ MX 43
Комплект поставки СИ приведен в таблице 17.
Таблица 17
Наименование |
Кол. |
Датчики горючих и вредных газов Oldham модели OLC 10, OLCT 10, OLC 20/50/100 (D) (HT), OLCT 20/40/50/60/80/100 (D), OLCT 60/80 XP IR, OLCT IR, OLCT 100 XP, OLCT 100 IS, OLCT 100 XP IR, OLCT 200, CTX 300/300 IR, CEX 300 |
тип и количество датчиков определяется при заказе |
ЦБУ |
в зависимости от заказа |
Руководство по эксплуатации |
1 экз. |
Методика поверки МП-242-1246-2011 |
1 экз. |
Комплект ЗИП |
1 экз. |
-
1) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков горючих и вредных газов Oldham модели OLC 10/20/50/100 и CEX 300 приведены в таблице 3.
Таблица 3
Определяемый компонент |
Диапазон показаний объемной доли / довзрывоопасной концентрации определяемого компонента |
Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний систем Т0,9Д, с | |
абсолютной |
относительной, % | ||||
Г орючие газы1) (термохимические датчики) |
от 0 до 100 % НКПР2) |
от 0 до 50 % НКПР |
± 5 % НКПР |
20 | |
Примечания:
|
Лист № 5 всего листов 22
-
2) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков горючих и вредных газов Oldham модели OLCT 10 приведены в таблице 4.
Таблица 4
Определяемый компонент |
Диапазон показаний объемной доли / довзрывоопасной концентрации определяемого компонента |
Диапазон измерений объемной доли / дов-зрывоопасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
абсолютной |
относительной, % | ||||
Г орючие газы1) (термохимические датчики) |
от 0 до 100 % НКПР2) |
от 0 до 50 % НКПР |
± 5 % НКПР |
20 | |
Оксид углерода (СО) |
от 0 до 300 млн-1 |
от 0 до 50 млн-1 свыше 50 до 300 млн-1 |
± 5 млн-1 |
±10 |
45 |
Оксид азота (NO) 3) |
от 0 до 100 -1 млн |
от 0 до 10 млн-1 свыше 10 до 100 -1 млн |
± 2 млн- 1 |
± 20 |
30 |
Диоксид азота (NO2) |
от 0 до 30 млн-1 |
от 0 до 3 млн-1 свыше 3 до 30 млн-1 |
± 0,6 -1 млн |
± 20 |
75 |
Примечания:
-
1) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), водород (H2), ацетилен (C2H2), этилен (C2H4);
-
2) - значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99.
-
3) - используются для измерения объемной доли определяемого компонента при аварийной ситуации______________________________________________________________________________
-
3) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков горючих и вредных газов Oldham модели OLCT 80 IR приведены в таблице 5.
Таблица 5
Определяемый компонент |
Диапазон показаний объемной доли / довзрывоопасной концентрации определяемого компонента |
Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
абсолютной |
относи тельной, % | ||||
Г орючие газы1) (оптические датчики) |
от 0 до100 % НКПР 2) |
от 0 -до 50 % НКПР свыше 50 до 100 % НКПР |
± 5 % НКПР |
± 10 |
20 |
Примечания:
|
Лист № 6 всего листов 22
-
4) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков горючих и вредных газов Oldham модели OLCT 100 XP IR, OLCT IR и CTX 300 IR приведены в таблице 6.
Таблица 6
Определяемый компонент |
Диапазон показаний объемной доли / довзрывоопасной концентрации определяемого компонента |
Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
абсолютной |
относительной, % | ||||
Г орючие газы1-* (оптические датчики) |
от 0 до100 % НКПР 2) |
от 0 -до 50 % НКПР свыше 50 до 100 % НКПР |
± 5 % НКПР |
± 10 |
20 |
Диоксид углерода (CO2) |
от 0 до 5 % |
от 0 до 0,5 % свыше 0,5 до 5 % |
± 0,1 % |
± 20 |
30 (OLCT IR, OLCT 100 XP IR) 70 (CTX 300 IR) |
Примечания:
1) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), гексан (C6H14), водород (H2), ацетилен (C2H2), этилен
(2)C2H4);
2) - значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99.________________
-
5) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков горючих и вредных газов Oldham модели OLCT 100 XP приведены в таблице 7.
Таблица 7
Определяемый компонент |
Диапазон показаний объемной доли / довзрывоопас-ной концентрации определяемого компонента |
Диапазон измерений объемной доли / довзрывоопас-ной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
абсолютной |
относительной, % | ||||
1 |
2 |
3 |
4 |
5 |
6 |
Г орючие газы1* (термохимические датчики) |
от 0 до 100 % НКПР2) |
от 0 до 50 % НКПР |
± 5 % НКПР |
20 | |
Оксид углерода (СО) |
от 0 до 100 -1 млн |
от 0 до 20 млн-1 свыше 20 до 100 -1 млн |
± 4 млн-1 |
±20 |
45 |
от 0 до 300 млн- 1 |
от 0 до 50 млн-1 свыше 50 до 300 -1 млн |
± 5 млн-1 |
±10 |
1 |
2 |
3 |
4 |
5 |
6 |
от 0 до 1000 -1 млн |
от 0 до 100 млн-1 свыше 100 до 1000 млн-1 |
± 10 млн-1 |
±10 | ||
Водород (H) |
от 0 до 2000 -1 млн |
от 0 до 100 млн-1 свыше 100 до 2000 млн-1 |
± 10 млн-1 |
± 10 |
150 |
Сероводород (H2S) |
от 0 до 30 млн-1 |
от 0 до 8 млн-1 свыше 8 до 30 -1 млн |
± 1,6 млн-1 |
± 20 |
45 |
от 0 до 100 млн- 1 |
от 0 до 20 млн-1 свыше 20 до 100 -1 млн |
± 4,0 млн-1 |
± 20 | ||
от 0 до 1000 -1 млн |
от 0 до 100 млн-1 свыше 100 до 1000 млн-1 |
± 20 млн-1 |
± 20 | ||
Аммиак (NH3) |
от 0 до 100 млн- 1 |
от 0 до 20 млн-1 свыше 20 до 100 -1 млн |
± 5 млн-1 |
± 25 |
55 |
от 0 до 1000 -1 млн |
от 0 до 60 млн-1 свыше 60 до 1000 млн-1 |
± 12 млн-1 |
± 20 | ||
от 0 до 5000 -1 млн |
от 0 до 200 млн-1 свыше 200 до 5000 млн-1 |
± 40 млн-1 |
± 20 | ||
Оксид азота (NO)3) |
от 0 до 100 млн- 1 |
от 0 до 10 млн-1 свыше 10 до 100 -1 млн |
± 2 млн-1 |
± 20 |
30 |
от 0 до 300 млн- 1 |
от 0 до 50 млн-1 свыше 50 до 300 -1 млн |
± 10 млн-1 |
± 20 | ||
от 0 до 1000 -1 млн |
от 0 до 100 -1 млн свыше 100 до 1000 млн-1 |
± 20 млн-1 |
± 20 | ||
Кислород (O2) |
от 0 до 30 % |
от 0 до 30 % |
± 0,5 % об. д. |
10 | |
(о,м,п)-ксилол (СбН4(СНз)2) |
от 0 до 500 млн- 1 |
от 0 до 100 млн-1 свыше 100 до 500 млн-1 |
± 25млн-1 |
± 25 |
60 |
Толуол (СбН5СНз)3) |
от 0 до 500 млн- 1 |
от 0 до 100 млн-1 свыше 100 до 500 млн-1 |
± 25млн-1 |
± 25 |
60 |
Этанол (C2H5OH) |
от 0 до 500 млн- 1 |
от 0 до 100 млн-1 свыше 100 до 500 млн-1 |
± 25млн-1 |
± 25 |
60 |
Хладон R22 (CHCIF2) |
от 0 до 2000 -1 млн |
от 0 до 2000 -1 млн |
±500млн-1 |
60 | |
Хладон R12 (CCI2F2) |
от 0 до 10000 -1 млн |
от 0 до 1800 -1 млн |
± 500млн-1 |
60 |
1 |
2 |
3 |
4 |
5 |
6 |
Хладон R134 (C2H2F4) |
от 0 до 2000 -1 млн |
от 0 до 100 млн-1 |
± 25млн-1 |
60 | |
Хладон R227 (C3HF7) |
от 0 до 10000 -1 млн |
от 0 до 1500 -1 млн |
± 400млн-1 |
60 | |
Примечания:
|
-
6) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков горючих и вредных газов Oldham модели OLCT 20/40/50/80 и CTX 300 приведены в таблице 8.
Таблица 8
Определяемый компонент |
Диапазон показаний объемной доли / довзрывоопас-ной концентрации определяемого компонента |
Диапазон измерений объемной доли / довзрывоопас-ной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
абсолютной |
относительной, % | ||||
1 |
2 |
3 |
4 |
5 |
6 |
Горючие газы1) (термохимические датчики) |
от 0 до 100 % НКПР2) |
от 0 до 50 % НКПР |
± 5 % НКПР |
20 | |
Горючие газы (метан, водород) (термокондуктометрические датчики) |
от 0 до100 % |
от 0 до 50 % Свыше 50 до 100 % |
± 5 % об. д. |
± 10 |
20 |
Аммиак (NH3) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 свыше 20 до 100 млн-1 |
± 5 млн-1 |
± 25 |
55 |
от 0 до 1000 млн- 1 |
от 0 до 60 млн-1 свыше 60 до 1000 млн-1 |
± 12 млн-1 |
± 20 | ||
от 0 до 5000 млн- 1 |
от 0 до 200 млн-1 свыше 200 до 5000 млн-1 |
± 40 млн-1 |
± 20 | ||
Оксид углерода (СО) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 свыше 20 до 100 млн-1 |
± 4 млн-1 |
±20 |
45 |
от 0 до 300 млн-1 |
от 0 до 50 млн-1 свыше 50 до 300 млн-1 |
± 5 млн-1 |
±10 | ||
от 0 до 1000 млн-1 |
от 0 до 100 млн-1 свыше 100 до 1000 млн-1 |
± 10 млн-1 |
±10 |
1 |
2 |
3 |
4 |
5 |
6 |
Сероводород (H2S) |
от 0 до 30 млн-1 |
от 0 до 8 млн-1 свыше 8 до 30 млн-1 |
± 1,6 млн-1 |
± 20 |
45 |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 свыше 20 до 100 млн-1 |
± 4,0 млн-1 |
± 20 | ||
от 0 до 1000 млн- 1 |
от 0 до 100 млн-1 свыше 100 до 1000 млн-1 |
± 20 млн-1 |
± 20 | ||
Оксид азота (NO)3) |
от 0 до 100 млн-1 |
от 0 до 10 млн-1 свыше 10 до 100 млн-1 |
± 2 млн-1 |
± 20 |
30 |
от 0 до 300 млн-1 |
от 0 до 50 млн-1 свыше 50 до 300 млн-1 |
± 10 млн-1 |
± 20 | ||
от 0 до 1000 млн- 1 |
от 0 до 100 млн-1 свыше 100 до 1000 млн-1 |
± 20 млн-1 |
± 20 | ||
Водород (H2) |
от 0 до 2000 млн- 1 |
от 0 до 100 млн-1 свыше 100 до 2000 млн-1 |
± 10 млн-1 |
± 10 |
150 |
Кислород (O2) |
от 0 до 30 % |
от 0 до 30 % |
± 0,5 % об. д. |
10 | |
Диоксид азота (N02) |
от 0 до 10 млн-1 |
от 0 до 1 млн-1 свыше 1 до 10 млн-1 |
± 0,2 млн-1 |
± 20 |
75 |
от 0 до 30 млн-1 |
от 0 до 3 млн-1 свыше 3 до 30 млн-1 |
± 0,6 млн-1 |
± 20 | ||
Диоксид серы (S02) |
от 0 до 10 млн-1 |
от 0 до 4,5 млн-1 свыше 4,5 до 10 млн-1 |
± 0,9 млн-1 |
± 20 |
60 |
от 0 до 30 млн-1 |
от 0 до 4,5 млн-1 свыше 4,5 до 30 млн-1 |
± 0,9 млн-1 |
± 20 | ||
от 0 до 100 млн-1 |
от 0 до 20 млн-1 свыше 20 до 100 млн-1 |
± 4,0 млн-1 |
± 20 | ||
Хлористый водород (HCl) |
от 0 до 30 млн-1 |
от 0 до 4 млн-1 свыше 4 до 30 млн-1 |
± 0,8 млн-1 |
±20 |
60 |
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
± 25 млн-1 | |||
Синильная кислота (HCN)3) |
от 0 до 10 млн-1 |
от 0 до 1 млн-1 свыше 1 до 10 млн-1 |
± 0,25 млн- 1 |
± 25 |
45 |
от 0 до 30 млн-1 |
от 0 до 1 млн-1 свыше 1 до 30 млн-1 |
± 0,2 млн-1 |
± 20 | ||
Хлор (Cl2)3) |
от 0 до 10 млн-1 |
от 0 до 0,5 млн-1 свыше 0,5 до 10 млн-1 |
± 0,1 млн-1 |
± 20 |
60 |
1 |
2 |
3 |
4 |
5 |
6 |
Озон (О3)3) |
от 0 до 1,00 млн-1 |
от 0 до 0,10 млн-1 свыше 0,10 до 0,6 млн-1 |
± 0,03 млн- 1 |
± 25 |
60 |
Фосген (COC12) |
от 0 до 1,0 млн-1 |
от 0 до 0,1 млн-1 свыше 0,1 до 1,0 млн-1 |
± 0,03 млн- 1 |
± 25 |
90 |
Фосфин (PH3)3) |
от 0 до 1 млн-1 |
от 0 до 0,07 млн-1 свыше 0,07 до 1 млн-1 |
± 0,02млн- 1 |
± 20 |
120 |
Арсин (AsH3)3) |
от 0 до 1,0 млн-1 |
от 0 до 0,07 млн-1 свыше 0,07 до 1 млн-1 |
± 0,02млн-1 |
± 20 |
120 |
Фтористый водород (HF) |
от 0 до 10 млн-1 |
от 0 до 0,6 млн-1 свыше 0,6 до 10 млн-1 |
± 0,1 млн-1 |
± 20 |
80 |
Этиленоксид (C2H4O) |
от 0 до 30 млн-1 |
от 0 до 0,8 млн-1 свыше 0,8 до 30 млн-1 |
± 0,2 млн-1 |
± 25 |
180 |
Винилхлорид (С2НзС1)3) |
от 0 до 200 млн-1 |
от 0 до 30 млн-1 свыше 30 до 200 млн-1 |
± 8 млн-1 |
±25 |
70 |
Фтор (F2) |
от 0 до 1 млн-1 |
от 0 до 0,07 млн-1 свыше 0,07 до 1 млн-1 |
± 0,14 млн- 1 |
± 20 |
60 |
Несимметричный диметилгидразин (СНЖ |
от 0 до 1 млн-1 |
от 0 до 1 млн-1 |
± 0,2 млн-1 |
60 | |
Метимеркаптан (CH3SH)3) |
от 0 до 100 млн-1 |
от 0 до 14 млн-1 свыше 14 до 100 млн-1 |
± 4 млн-1 |
± 25 |
30 |
Винилмеркаптан (C2H5SH)3) |
от 0 до 100 млн-1 |
от 0 до 14 млн-1 свыше 14 до 100 млн-1 |
± 4 млн-1 |
± 25 |
30 |
Примечания: 1) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), водород (H2), ацетилен (C2H2), этилен (C2H4);
|
-
7) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков горючих и вредных газов Oldham модели OLCT 100 IS приведены в таблице 9.
Таблица 9
Определяемый компонент |
Диапазон показаний объемной доли / довзрывоопас-ной концентрации определяемого компонента |
Диапазон измерений объемной доли / довзрывоопас-ной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
абсолютной |
относительной, % | ||||
1 |
2 |
3 |
4 |
5 |
6 |
Аммиак (NH3) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 свыше 20 до 100 млн-1 |
± 5 млн-1 |
± 25 |
55 |
от 0 до 1000 млн- 1 |
от 0 до 60 млн-1 свыше 60 до 1000 млн-1 |
± 12 млн-1 |
± 20 | ||
от 0 до 5000 млн- 1 |
от 0 до 200 млн-1 свыше 200 до 5000 млн-1 |
± 40 млн-1 |
± 20 | ||
Оксид углерода (СО) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 свыше 20 до 100 млн-1 |
± 4 млн-1 |
±20 |
45 |
от 0 до 300 млн-1 |
от 0 до 50 млн-1 свыше 50 до 300 млн-1 |
± 5 млн-1 |
±10 | ||
от 0 до 1000 млн-1 |
от 0 до 100 млн-1 свыше 100 до 1000 млн-1 |
± 10 млн-1 |
±10 | ||
Сероводород (H2S) |
от 0 до 30 млн-1 |
от 0 до 8 млн-1 свыше 8 до 30 млн-1 |
± 1,6 млн-1 |
± 20 |
45 |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 свыше 20 до 100 млн-1 |
± 4,0 млн-1 |
± 20 | ||
от 0 до 1000 млн- 1 |
от 0 до 100 млн-1 свыше 100 до 1000 млн-1 |
± 20 млн-1 |
± 20 | ||
Оксид азота (NO)1) |
от 0 до 100 млн-1 |
от 0 до 10 млн-1 свыше 10 до 100 млн-1 |
± 2 млн-1 |
± 20 |
30 |
от 0 до 300 млн-1 |
от 0 до 50 млн-1 свыше 50 до 300 млн-1 |
± 10 млн-1 |
± 20 | ||
от 0 до 1000 млн- 1 |
от 0 до 100 млн-1 свыше 100 до 1000 млн-1 |
± 20 млн-1 |
± 20 | ||
Водород (H2) |
от 0 до 2000 млн- 1 |
от 0 до 100 млн-1 свыше 100 до 2000 млн-1 |
± 10 млн-1 |
± 10 |
150 |
Кислород (O2) |
от 0 до 30 % |
от 0 до 30 % |
± 0,5 % об. д. |
10 |
1 |
2 |
3 |
4 |
5 |
6 |
Диоксид азота (NO) |
от 0 до 10 млн-1 |
от 0 до 1 млн-1 свыше 1 до 10 млн-1 |
± 0,2 млн-1 |
± 20 |
75 |
от 0 до 30 млн-1 |
от 0 до 3 млн-1 свыше 3 до 30 млн-1 |
± 0,6 млн-1 |
± 20 | ||
Диоксид серы (SO) |
от 0 до 10 млн-1 |
от 0 до 4,5 млн-1 свыше 4,5 до 10 млн-1 |
± 0,9 млн-1 |
± 20 |
60 |
от 0 до 30 млн-1 |
от 0 до 4,5 млн-1 свыше 4,5 до 30 млн-1 |
± 0,9 млн-1 |
± 20 | ||
от 0 до 100 млн-1 |
от 0 до 20 млн-1 свыше 20 до 100 млн-1 |
± 4,0 млн-1 |
± 20 | ||
Хлористый водород (HCl) |
от 0 до 30 млн-1 |
от 0 до 4 млн-1 свыше 4 до 30 млн-1 |
± 0,8 млн-1 |
±20 |
60 |
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
± 25 млн-1 | |||
Синильная кислота (HC’N)1'1 |
от 0 до 10 млн-1 |
от 0 до 1 млн-1 свыше 1 до 10 млн-1 |
± 0,25 млн-1 |
± 25 |
45 |
от 0 до 30 млн-1 |
от 0 до 1 млн-1 свыше 1 до 30 млн-1 |
± 0,2 млн-1 |
± 20 | ||
Хлор (Cl2)1) |
от 0 до 10 млн-1 |
от 0 до 0,5 млн-1 свыше 0,5 до 10 млн-1 |
± 0,1 млн-1 |
± 20 |
60 |
Озон (Оз)1’ |
от 0 до 1,00 млн-1 |
от 0 до 0,10 млн-1 свыше 0,10 до 0,6 млн-1 |
± 0,03 млн-1 |
± 25 |
60 |
Фосген (COC12) |
от 0 до 1,0 млн-1 |
от 0 до 0,1 млн-1 свыше 0,1 до 1,0 млн-1 |
± 0,03 млн-1 |
± 25 |
90 |
Фосфин (PH3)1) |
от 0 до 1 млн-1 |
от 0 до 0,07 млн-1 свыше 0,07 до 1 млн-1 |
± 0,02млн-1 |
± 20 |
120 |
Арсин (AsHa)1’ |
от 0 до 1,0 млн-1 |
от 0 до 0,07 млн-1 свыше 0,07 до 1 млн-1 |
± 0,02млн-1 |
± 20 |
120 |
Фтористый водород (HF) |
от 0 до 10 млн-1 |
от 0 до 0,6 млн-1 свыше 0,6 до 10 млн-1 |
± 0,1 млн-1 |
± 20 |
80 |
Этиленоксид (C2H4O) |
от 0 до 30 млн-1 |
от 0 до 0,8 млн-1 свыше 0,8 до 30 млн-1 |
± 0,2 млн-1 |
± 25 |
180 |
Винилхлорид (C2H3CI) |
от 0 до 200 млн-1 |
от 0 до 30 млн-1 свыше 30 до 200 млн-1 |
± 8 млн-1 |
±25 |
70 |
1 |
2 |
3 |
4 |
5 |
6 |
Фтор (F2) |
от 0 до 1 млн-1 |
от 0 до 0,07 млн-1 свыше 0,07 до 1 млн-1 |
± 0,14 млн-1 |
± 20 |
60 |
Несимметричный диметилгидразин (СНЖ |
от 0 до 1 млн-1 |
от 0 до 1 млн-1 |
± 0,2 млн-1 |
60 | |
Метимеркаптан (CH3SH)X) |
от 0 до 100 млн-1 |
от 0 до 14 млн-1 свыше 14 до 100 млн-1 |
± 4 млн-1 |
± 25 |
30 |
Винилмеркаптан (C2H5SH)X) |
от 0 до 100 млн-1 |
от 0 до 14 млн-1 свыше 14 до 100 млн-1 |
± 4 млн-1 |
± 25 |
30 |
Примечание - 1) - используются для измерения объемной доли определяемого компонента при аварийной ситуации |
-
8) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков горючих и вредных газов Oldham модели OLCT 60 приведены в таблице 10.
Таблица 10
Определяемый компонент |
Диапазон показаний объемной доли / довзрывоопас-ной концентрации определяемого компонента |
Диапазон измерений объемной доли / довзрывоопас-ной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
абсолютной |
относительной, % | ||||
1 |
2 |
3 |
4 |
5 |
6 |
Горючие газы1) (термохимические датчики) |
от 0 до 100 % НКПР2) |
от 0 до 50 % НКПР |
± 5 % НКПР |
20 | |
Аммиак (NH3) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 свыше 20 до 100 млн-1 |
± 5 млн-1 |
± 25 |
55 |
от 0 до 1000 млн- 1 |
от 0 до 60 млн-1 свыше 60 до 1000 млн-1 |
± 12 млн-1 |
± 20 | ||
от 0 до 5000 млн- 1 |
от 0 до 200 млн-1 свыше 200 до 5000 млн-1 |
± 40 млн-1 |
± 20 | ||
Оксид углерода (СО) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 свыше 20 до 100 млн-1 |
± 4 млн-1 |
±20 |
45 |
от 0 до 300 млн-1 |
от 0 до 50 млн-1 свыше 50 до 300 млн-1 |
± 5 млн-1 |
±10 | ||
от 0 до 1000 млн-1 |
от 0 до 100 млн-1 свыше 100 до 1000 млн-1 |
± 10 млн-1 |
±10 | ||
Сероводород (H2S) |
от 0 до 30 млн-1 |
от 0 до 8 млн-1 свыше 8 до 30 млн-1 |
± 1,6 млн-1 |
± 20 |
45 |
1 |
2 |
3 |
4 |
5 |
6 |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 свыше 20 до 100 млн-1 |
± 4,0 млн-1 |
± 20 | ||
от 0 до 1000 млн- 1 |
от 0 до 100 млн-1 свыше 100 до 1000 млн-1 |
± 20 млн-1 |
± 20 | ||
Оксид азота (NO)3) |
от 0 до 100 млн-1 |
от 0 до 10 млн-1 свыше 10 до 100 млн-1 |
± 2 млн-1 |
± 20 |
30 |
от 0 до 300 млн-1 |
от 0 до 50 млн-1 свыше 50 до 300 млн-1 |
± 10 млн-1 |
± 20 | ||
от 0 до 1000 млн- 1 |
от 0 до 100 млн-1 свыше 100 до 1000 млн-1 |
± 20 млн-1 |
± 20 | ||
Водород (H2) |
от 0 до 2000 млн- 1 |
от 0 до 100 млн-1 свыше 100 до 2000 млн-1 |
± 10 млн-1 |
± 10 |
150 |
Кислород (02) |
от 0 до 30 % |
от 0 до 30 % |
± 0,5 % об. д. |
10 | |
Диоксид азота (N02) |
от 0 до 10 млн-1 |
от 0 до 1 млн-1 свыше 1 до 10 млн-1 |
± 0,2 млн-1 |
± 20 |
75 |
от 0 до 30 млн-1 |
от 0 до 3 млн-1 свыше 3 до 30 млн-1 |
± 0,6 млн-1 |
± 20 | ||
Диоксид серы (SO) |
от 0 до 10 млн-1 |
от 0 до 4,5 млн-1 свыше 4,5 до 10 млн-1 |
± 0,9 млн-1 |
± 20 |
60 |
от 0 до 30 млн-1 |
от 0 до 4,5 млн-1 свыше 4,5 до 30 млн-1 |
± 0,9 млн-1 |
± 20 | ||
от 0 до 100 млн-1 |
от 0 до 20 млн-1 свыше 20 до 100 млн-1 |
± 4,0 млн-1 |
± 20 | ||
Хлористый водород (HCl) |
от 0 до 30 млн-1 |
от 0 до 4 млн-1 свыше 4 до 30 млн-1 |
± 0,8 млн-1 |
±20 |
60 |
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
± 25 млн-1 | |||
Синильная кислота (HCN)3) |
от 0 до 10 млн-1 |
от 0 до 1 млн-1 свыше 1 до 10 млн-1 |
± 0,25 млн-1 |
± 25 |
45 |
от 0 до 30 млн-1 |
от 0 до 1 млн-1 свыше 1 до 30 млн-1 |
± 0,2 млн-1 |
± 20 | ||
Хлор (Cl2)3) |
от 0 до 10 млн-1 |
от 0 до 0,5 млн-1 свыше 0,5 до 10 млн-1 |
± 0,1 млн-1 |
± 20 |
60 |
1 |
2 |
3 |
4 |
5 |
6 |
Озон (О3)3) |
от 0 до 1,00 млн-1 |
от 0 до 0,10 млн-1 свыше 0,10 до 0,6 млн-1 |
± 0,03 млн-1 |
± 25 |
60 |
Фосген (COC12) |
от 0 до 1,0 млн-1 |
от 0 до 0,1 млн-1 свыше 0,1 до 1,0 млн-1 |
± 0,03 млн-1 |
± 25 |
90 |
Фосфин (PH3)3) |
от 0 до 1 млн-1 |
от 0 до 0,07 млн-1 свыше 0,07 до 1 млн-1 |
± 0,02млн-1 |
± 20 |
120 |
Арсин (AsH3)3) |
от 0 до 1,0 млн-1 |
от 0 до 0,07 млн-1 свыше 0,07 до 1 млн-1 |
± 0,02млн-1 |
± 20 |
120 |
Фтористый водород (HF) |
от 0 до 10 млн-1 |
от 0 до 0,6 млн-1 свыше 0,6 до 10 млн-1 |
± 0,1 млн-1 |
± 20 |
80 |
Этиленоксид (C2H4O) |
от 0 до 30 млн-1 |
от 0 до 0,8 млн-1 свыше 0,8 до 30 млн-1 |
± 0,2 млн-1 |
± 25 |
180 |
Винилхлорид (С2НзС1)3) |
от 0 до 200 млн-1 |
от 0 до 30 млн-1 свыше 30 до 200 млн-1 |
± 8 млн-1 |
±25 |
70 |
Фтор (F2) |
от 0 до 1 млн-1 |
от 0 до 0,07 млн-1 свыше 0,07 до 1 млн-1 |
± 0,14 млн-1 |
± 20 |
60 |
Несимметричный диметилгидразин (СНЖ |
от 0 до 1 млн-1 |
от 0 до 1 млн-1 |
± 0,2 млн-1 |
60 | |
Метимеркаптан (CH3SH)3) |
от 0 до 100 млн-1 |
от 0 до 14 млн-1 свыше 14 до 100 млн-1 |
± 4 млн-1 |
± 25 |
30 |
Винилмеркаптан (C2H5SH)3) |
от 0 до 100 млн-1 |
от 0 до 14 млн-1 свыше 14 до 100 млн-1 |
± 4 млн-1 |
± 25 |
30 |
Примечания: 1) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), водород (H2), ацетилен (C2H2), этилен (C2H4);
|
-
9) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков горючих и вредных газов Oldham модели OLCT 200 приведены в таблице 11.
Таблица 1
Определяемый компонент |
Диапазон показаний объемной доли / довзрывоопас-ной концентрации определяемого компонента |
Диапазон измерений объемной доли / довзрывоопас-ной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
абсолютной |
относительной, % | ||||
1 |
2 |
3 |
4 |
5 |
6 |
Горючие газы1) (оптические датчики) |
от 0 до100 % НКПР 3) |
от 0 -до 50 % НКПР свыше 50 до 100 % НКПР |
± 5 % НКПР |
± 10 |
20 |
Горючие газы2) (термохимические датчики) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
20 | |
Диоксид углерода (CO2) |
от 0 до 5 % |
от 0 до 0,5 % свыше 0,5 до 5 % |
± 0,1 % |
± 20 |
30 |
Хлор (Cl2)4) |
от 0 до 10 млн-1 |
от 0 до 0,5 млн-1 свыше 0,5 до 10 млн-1 |
± 0,1 млн-1 |
± 20 |
60 |
Оксид углерода (СО) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 свыше 20 до 100 млн-1 |
± 4 млн-1 |
±20 |
45 |
от 0 до 300 млн-1 |
от 0 до 50 млн-1 свыше 50 до 300 млн-1 |
± 5 млн-1 |
±10 | ||
Сероводород (H2S) |
от 0 до 30 млн-1 |
от 0 до 8 млн-1 свыше 8 до 30 млн-1 |
± 1,6 млн-1 |
± 20 |
45 |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 свыше 20 до 100 млн-1 |
± 4,0 млн-1 |
± 20 | ||
Аммиак (NH3) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 свыше 20 до 100 млн-1 |
± 5 млн-1 |
± 25 |
55 |
Диоксид азота (N02) |
от 0 до 30 млн-1 |
от 0 до 3 млн-1 свыше 3 до 30 млн-1 |
± 0,6 млн-1 |
± 20 |
75 |
Кислород (O2) |
от 0 до 30 % |
от 0 до 30 % |
± 0,5 % об. д. |
10 | |
Диоксид серы (S02) |
от 0 до 30 млн-1 |
от 0 до 4,5 млн-1 свыше 4,5 до 30 млн-1 |
± 0,9 млн-1 |
± 20 |
60 |
Бутен (C4H8) |
от 0 до 500 млн-1 |
от 0 до 100 млн-1 свыше 100 до 300 млн-1 |
± 25млн-1 |
± 25 |
60 |
Примечания:
1) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), гексан (C6H14), водород (H2), ацетилен (C2H2), этилен (C2H4);
2) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), водород (H2), ацетилен (C2H2), этилен (C2H4);
1 |
2 |
3 |
4 |
5 |
6 |
3) - значения НКПР для определяемых компонентов по 4) - используются для измерения объемной доли опре туации |
ГОСТ Р 51330.19-99; деляемого компонента при аварийной си- |
10) Пределы допускаемой вариации показаний, в долях от пределов допускаемой ос-
новной погрешности 0,5
-
11) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях на каждые 10 oC от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности 0,3
-
12) Питание ЦБУ осуществляется от сети переменного тока в диапазоне напряжении от 103 до 122 В или от 207 до 244 В или постоянным током в диапазоне напряжений от 21 до 30 В.
-
13) Время прогрева, минут, не более 10
14 Средний срок службы датчиков систем в зависимости от определяемого компонен-
та приведен в таблице 12. Таблица 12
Определяемый компонент |
Срок службы, месяцев |
Г орючие газы (оптические датчики) |
60 |
Горючие газы (метан, водород) (термокондуктометрический, оптические датчики) |
60 |
Г орючие газы (термохимические датчики) |
36 |
Кислород (O2) |
28 |
Озон (О3) |
18 |
Оксид углерода (СО) |
48 |
Фосфин (PH3) |
20 |
Оксид азота (NO) |
36 |
Диоксид азота (NO2) |
26 |
Аммиак (NH3) (электрохимические датчики) |
26 |
Аммиак (NH3) (термохимические датчики) |
60 |
Диоксид серы (SO2) |
36 |
Сероводород (H2S) |
48 |
Водород (H2) |
26 |
Синильная кислота (HCN) |
26 |
Фосген (COCl2) |
20 |
Этиленоксид (C2H4O) |
36 |
Арсин (AsH3) |
18 |
Фтористый водород (HF) |
12 |
Хлористый водород (HCl) |
26 |
Хлор (Cl2) |
26 |
Диоксид углерода (CO2) |
60 |
Винилхлорид (C2H3Cl) |
24 |
Фтор (F2) |
26 |
Несимметричный диметилгидразин (СНД^т^ |
12 |
Метимеркаптан (CH3SH) |
12 |
Винилмеркаптан (C2H5SH) |
12 |
(о,м,п)-ксилол (C6H4(CH3)2) |
48 |
Толуол (C6H5CH3) |
48 |
Этанол (C2H5OH) |
48 |
Хладон R22 (CHClF2), R12 (СОД2), R134 (C2H2F4), R227 (C3HF7) |
48 |
Лист № 18 всего листов 22 15) Средний срок службы ЦБУ, лет 5
16) Габаритные размеры и масса датчиков и ЦБУ приведены в таблице 13.
Таблица 13
Наименование устройства |
Габаритные размеры, мм, не более |
Масса, кг, не более | |||
высота |
ширина |
длина |
диаметр | ||
OLC 10, OLCT 10 |
157 |
118 |
60 |
0,5 | |
OLC 20 |
120 |
60 |
0,8 | ||
OLCT 20 |
207 |
120 |
60 |
1,2 | |
OLCT 40 |
207 |
130 |
69 |
1,2 | |
OLCT 20 (D) - корпус |
136 |
120 |
60 |
0,4 | |
- выносной датчик |
120 |
60 |
0,8 | ||
OLCT 40 (D) - корпус |
136 |
130 |
69 |
0,4 | |
- выносной датчик |
120 |
60 |
0,8 | ||
OLC 50, OLCT 50 |
160 |
154 |
121 |
1,1 | |
OLC 50 D, OLCT 50 D - корпус |
154 |
170 |
121 |
0,7 | |
- выносной датчик |
128 |
55 |
0,4 | ||
OLCT 60 |
121 |
186 |
154 |
1,6 | |
OLCT 60 D - корпус |
121 |
200 |
154 |
1,2 | |
- выносной датчик |
130 |
60 |
0,4 | ||
OLCT 60 XP IR |
429 |
186 |
154 |
2,8 | |
OLCT 80 |
219 |
103 |
216 |
3,5 | |
OLCT 80 D - корпус |
245 |
103 |
260 |
3,1 | |
- выносной датчик |
127 |
58 |
0,4 | ||
OLCT 80 XP IR |
189 |
367 |
120 |
5,3 | |
OLCT IR |
217 |
84 |
1,6 | ||
OLC 100, OLCT 100, OLCT 100 XP (горючие газы) |
133 |
138 |
84 |
1,0 | |
OLCT 100, OLCT 100 XP, OLCT 100 IS |
179 |
138 |
84 |
1,1 | |
OLC 100 D, OLCT 100 D (горючие газы) | |||||
- корпус |
117 |
138 |
84 |
0,7 | |
- выносной датчик |
30 |
45 |
0,3 | ||
OLCT 100 D - корпус |
117 |
138 |
84 |
0,7 | |
- выносной датчик |
75 |
45 |
0,4 | ||
OLCT 100 XP IR |
179 |
138 |
84 |
1,1 | |
OLCT 200 |
203 |
140 |
140 | ||
CTX 300, CEX 300 |
130 |
136 |
69 |
0,52 | |
MX 15 |
157 |
185 |
67 |
1,5 | |
MX 32 |
205 |
240 |
120 |
3,2 | |
MX 42A |
285 |
340 |
107 |
4,9 | |
MX 43 |
300 |
370 |
100 |
5,0 | |
MX 48 |
340 |
500 |
89 |
11,0 | |
MX 52 |
262 |
482 |
132 |
15,0 |
Наименование устройства |
Г абаритные размеры, мм, не более |
Масса, кг, не более | |||
высота |
ширина |
длина |
диаметр | ||
MX 62 |
760 |
600 |
220 |
24,0 | |
WinGas |
184 |
222 |
115 |
1,6 |
Условия эксплуатации СИ
Таблица 14 - Условия эксплуатации датчиков СИ в зависимости от определяемого компонента
Определяемый компонент |
У словия эксплуатации датчиков СИ | |
Температура оС |
Относительная влажность % | |
Г орючие газы (оптические датчики) |
от минус 50 до плюс 65 |
от 10 до 95 |
Горючие газы (метан, водород) (термокондуктометрический, оптические датчики) |
от минус 50 до плюс 65 |
от 10 до 95 |
Горючие газы (термохимические датчики) OLC 100 высокотемпературные датчики с маркировкой HT |
от минус 50 до плюс 70 от минус 60 до плюс 70 от минус 50 до плюс 200 |
от 10 до 95 |
Кислород (O2) |
от минус 20 до плюс 40 |
от 10 до 95 |
Озон (О3) |
от минус 20 до плюс 40 |
от 10 до 95 |
Оксид углерода (СО) |
от минус 20 до плюс 50 |
от 10 до 95 |
Фосфин (PH3) |
от минус 20 до плюс 40 |
от 10 до 95 |
Оксид азота (NO) |
от минус 20 до плюс 50 |
от 10 до 90 |
Диоксид азота (NO2) |
от минус 20 до плюс 50 |
от 10 до 90 |
Аммиак (NH3) (электрохимические датчики) |
от минус 20 до плюс 40 |
от 15 до 95 |
Аммиак (NH3) (термохимические датчики) |
от минус 50 до плюс 65 |
от 10 до 95 |
Диоксид серы (SO2) |
от минус 10 до плюс 50 |
от 10 до 90 |
Сероводород (H2S) |
от минус 40 до плюс 50 |
от 10 до 90 |
Водород (H2) |
от минус 20 до плюс 40 |
от 10 до 90 |
Синильная кислота (HCN) |
от минус 20 до плюс 40 |
от 10 до 90 |
Фосген (COCl2) |
от минус 10 до плюс 40 |
от 10 до 95 |
Этиленоксид (C2H4O) |
от минус 20 до плюс 50 |
от 10 до 95 |
Арсин (AsH3) |
от минус 20 до плюс 40 |
от 20 до 95 |
Фтористый водород (HF) |
от минус 20 до плюс 30 |
от 10 до 80 |
Хлористый водород (HCl) |
от минус 20 до плюс 40 |
от 10 до 80 |
Хлор (Cl2) |
от минус 20 до плюс 50 |
от 15 до 90 |
Диоксид углерода (CO2) OLCT IR CTX 300 IR |
от минус 30 до плюс 65 от минус 30 до плюс 40 |
от 0 до 95 |
Винилхлорид (C2H3Cl) |
от минус 10 до плюс 40 |
от 10 до 80 |
Фтор (F2) |
от минус 20 до плюс 50 |
от 15 до 90 |
Несимметричный диметилгидразин (CH3)2N2H2 |
от минус 10 до плюс 40 |
от 20 до 95 |
Метимеркаптан (CH3SH) |
от минус 10 до плюс 50 |
от 10 до 90 |
Винилмеркаптан (C2H5SH) |
от минус 10 до плюс 40 |
от 10 до 90 |
(о,м,п)-ксилол (C6H4(CH3)2) |
от минус 20 до плюс 60 |
от 10 до 95 |
Толуол (C6H5CH3) |
от минус 20 до плюс 60 |
от 10 до 95 |
Этанол (C2H5OH) |
от минус 20 до плюс 60 |
от 10 до 95 |
Хладон R22 (CHClF2), R12 (CQ2F2), R134 (C2H2F4), R227 (C3HF7) |
от минус 20 до плюс 60 |
от 10 до 95 |
Лист № 20 всего листов 22 Таблица 15 - Условия эксплуатации датчиков OLCT 200 в зависимости от определяемого компонента в арктическом исполнении
Определяемый компонент |
Условия эксплуатации датчиков СИ | |
Температура оС |
Относительная влажность % | |
Г орючие газы (термохимические датчики) |
от минус 55 до плюс 70 |
от 10 до 95 |
Кислород (O2) |
от минус 55 до плюс 40 |
от 10 до 95 |
Оксид углерода (СО) |
от минус 55 до плюс 50 |
от 10 до 95 |
Диоксид азота (NO2) |
от минус 55 до плюс 50 |
от 10 до 90 |
Аммиак (NH3) |
от минус 55 до плюс 40 |
от 15 до 95 |
Диоксид серы (SO2) |
от минус 55 до плюс 50 |
от 10 до 90 |
Хлор (Cl2) |
от минус 55 до плюс 50 |
от 15 до 90 |
Сероводород (H2S) |
от минус 55 до плюс 50 |
от 10 до 90 |
Таблица 16 - Условия эксплуатации ЦБУ
Тип ЦБУ |
Условия эксплуатации ЦБУ | |
Температура оС |
Относительная влажность % | |
MX 15 |
от минус 10 до плюс 45 |
от 5 до 95 |
MX 32 |
от минус 10 до плюс 45 |
от 5 до 95 |
MX 42 A |
от минус 10 до плюс 40 |
от 0 до 95 |
MX 43 |
от минус 20 до плюс 50 |
от 0 до 95 |
MX 48 |
от минус 10 до плюс 45 |
от 0 до 95 |
MX 52 |
от минус 10 до плюс 45 |
от 0 до 95 |
MX 62 |
от 0 до плюс 55 |
от 0 до 95 |
WinGas |
от минус 10 до плюс 60 |
от 0 до 95 |
