Сведения о средстве измерений: 49660-12 Весы автомобильные

Номер по Госреестру СИ: 49660-12
49660-12 Весы автомобильные
(MSW)

Назначение средства измерений:
Весы автомобильные MSW (далее - весы) предназначены для измерения массы груза, перевозимого автомобильным транспортом.

сертификация программного обеспечения
Внешний вид. Весы автомобильные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Весы автомобильные
Рисунок № 1
Внешний вид. Весы автомобильные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Весы автомобильные
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 138947
ID в реестре СИ - 361347
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

нет данных, Весы автомобильные MSW, MSW,

Производитель

Изготовитель - Фирма "Widra GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Весы автомобильные (MSW)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Widra GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
49659-12

Весы автомобильные, MSW
Фирма "Widra GmbH" (ГЕРМАНИЯ )
ОТ
1 год
49660-12

Весы автомобильные, MSW
Фирма "Widra GmbH" (ГЕРМАНИЯ )
ОТ
1 год
66496-17

Весы модульные стальные, MSW
Фирма "Widra GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.

В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.

Бесплатный

Кто поверяет Весы автомобильные (MSW)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
  • 1 0 0 0 0 0 0
    ФБУ «Ростест-Москва»
    (RA.RU.311320)
    РСТ
  • нет данных
  • MSW
  • 5 0 0 0 0 0 0
    ООО"ВЕСПРОФ"
    (RA.RU.311922)
  • MSW
  • 3 3 0 0 1 1 0
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • Весы автомобильные MSW
  • 1 0 0 0 0 0 0
    ФБУ «Коми ЦСМ»
    (RA.RU.311490)
    РСТ
  • нет данных
  • 2 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • MSW
  • 1 0 1 0 1 0 1

    Стоимость поверки Весы автомобильные (MSW)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    9000 7011
    ФБУ Кузбасский ЦСМ
    Кемеровская область
    7182 7011
    ФБУ Бурятский ЦСМ
    Республика Бурятия
    6619 7011
    ФБУ Бурятский ЦСМ
    Республика Бурятия
    5516 7011
    ФБУ УРАЛТЕСТ
    Свердловская область
    6765 7011

    Программное обеспечение

    Программное обеспечение (далее - ПО) весов является встроенным.

    Индикатор «ROWA 10» оснащен поверочным счетчиком. При каждой юстировке показание счетчика увеличивается на одно значение. Это контрольное число невозможно изменить. На индикаторе контрольное число отображается справа внизу под серийным номером.

    Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов в сеть.

    Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «А».

    Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    __*

    WWbasic

    1.28

    __*

    __*

    * Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на эксплуатационную документацию типографским способом и на маркировочные таблички, расположенные на корпусе грузоприёмного устройства и на корпусе индикатора методом шелкографии.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Руководство по эксплуатации», п. 4 «Порядок взвешивания грузового автомобиля».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к весам автомобильным MSW

    1 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

    Поверка

    Поверка

    осуществляется согласно документу МП 49660-12 «Весы автомобильные MSW. Методика поверки», утвержденном ФГУП «ВНИИМС».

    Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе 2 руководства по эксплуатации на весы.

    Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ 7328-01 «Гири. Общие технические требования».


    Изготовитель

    Фирма «Widra GmbH», Германия
    D-67551, Вормс, Тухшерерштрассе,7-9
    Тел.: +49 6247 90 60 240

    Заявитель


    ОАО ВТЕ «ЮГО-ВОСТОК».
    Адрес: 119297, г. Москва, ул. Родниковая, д. 5, стр. 1 Тел./факс: (499) 792 31 80 факс (499) 792 31 85 http://evneco.ru

    Испытательный центр


    ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации (Госреестр № 30004-08).
    119361, г. Москва, ул. Озерная, 46.
    Тел./факс: (495) 437-5577, 437-5666.
    E-mail: office@vniims.ru

    В состав весов входит (здесь и далее терминология и нормирование метрологических характеристик приведены в соответствии с ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»):

    • •  грузоприемное устройство (ГПУ) модульной конструкции, которое включает в себя 3 грузоприемных платформы;

    • •  весоизмерительное устройство, включающего в себя 8 весоизмерительных датчиков (датчики весоизмерительные тензорезисторные RC3-30t C3 фирмы «Flintec GmbH», Германия (Госреестр № 19964-06);

    • •  индикатор «ROWA 10», фирмы «Widra GmbH», Германия.

    • •  персональный компьютер (ПК).

    Для удобства заезда автомобиля весы комплектуются въездными пандусами. Управление весами осуществляется с клавиатуры и экрана ПК.

    Общий вид весов приведен на рисунке 1.

    Внешний вид. Весы автомобильные (MSW), http://oei-analitika.ru

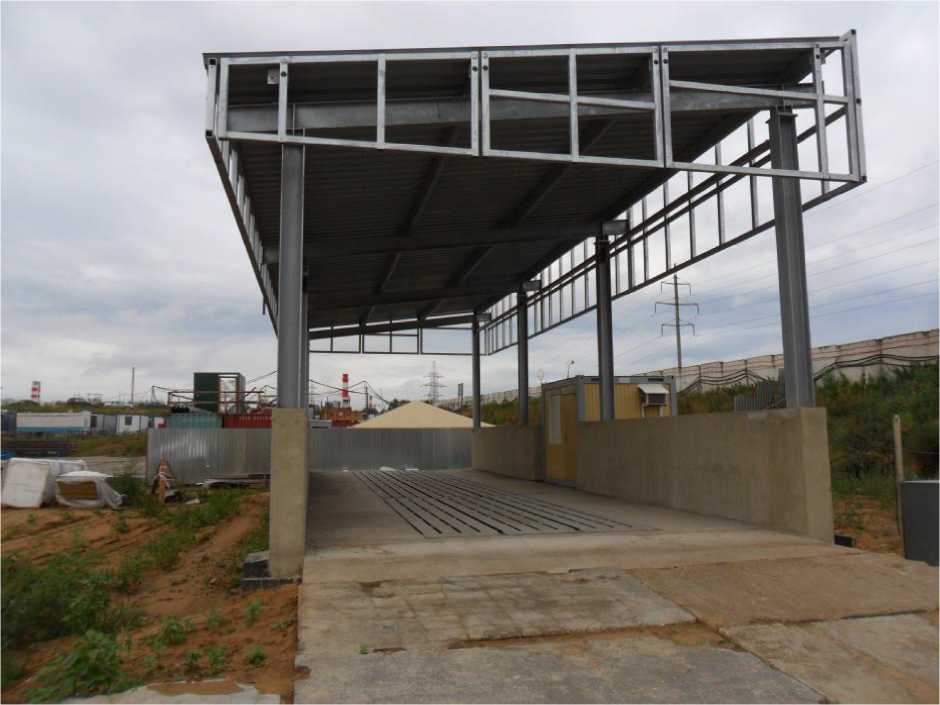

    Рисунок 1- Общий вид весов автомобильных MSW

    Внешний вид. Весы автомобильные (MSW), http://oei-analitika.ru

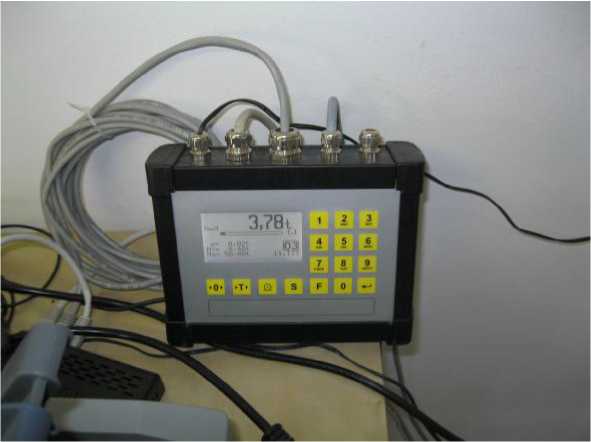

    Рисунок 2- Индикатор «ROWA 10»

    Весы снабжены следующими устройствами:

    - устройство полуавтоматической установки нуля;

    - устройство выборки массы тары ( устройство взвешивания тары).

    Весы выполняют следующие функции:

    - сигнализация о превышении нагрузки;

    - индикация уровня заряда батарей;

    - сохранение результатов измерений в памяти ПК.

    Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Цифровой код обрабатывается микропроцессором, и результаты взвешивания отображаются через последовательный стандартный интерфейс (RS 232) или интерфейс Ethernet на индикаторе ROWA 10, а затем отображается на ПК.


    № пп

    Наименование

    Количество

    1

    Весы автомобильные MSW

    1 шт.

    2

    Руководство по эксплуатации весов

    1 экз.


    Таблица 2 -

    № п/п

    Наименование характеристики

    Показатель характеристики

    2

    Максимальная нагрузка, Max, т

    50

    3

    Минимальная нагрузка, Min, т

    0,4

    4

    Действительная цена деления шкалы, d, кг

    20

    5

    Поверочное деление, е, кг

    20

    6

    Число поверочных делений, n

    2500

    7

    Диапазон рабочих температур, °С

    От минус 10 до плюс 40

    8

    Число весоизмерительных датчиков, N

    8

    9

    Пределы допускаемой погрешности при поверке, mpe, кг

    от 400 кг до 10000 кг

    ±10

    от 10000 кг до 40000 кг

    ±20

    от 40000 кг до 50000 кг

    ±30

    10

    Пределы допускаемой погрешности при эксплуатации, кг

    от 400 кг до 10000 кг

    ±20

    от 10000 кг до 40000 кг

    ±40

    от 40000 кг до 50000 кг

    ±60

    11

    Параметры электрического питания

    напряжение, В

    от 187 до 242

    частота, Гц

    от 49 до 51

    12

    Габаритные размеры, ДХШ, м

    18x3
