Номер по Госреестру СИ: 49659-12
49659-12 Весы автомобильные
(MSW)
Назначение средства измерений:
Весы автомобильные MSW (далее - весы) предназначены для измерения массы груза, перевозимого автомобильным транспортом.
Внешний вид.
Весы автомобильные
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным.
Индикатор «ROWA 10» оснащен поверочным счетчиком. При каждой юстировке показание счетчика увеличивается на одно значение. Это контрольное число невозможно изменить. На индикаторе это контрольное число отображается справа внизу под серийным номером.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов в сеть.
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «А».
Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
__* |
WWbasic |
1.28 |
__* |
__* |
* Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию типографским способом и на маркировочные таблички, расположенные на корпусе грузоприёмного устройства и на корпусе индикатора методом шелкографии.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации, п. 4 «Порядок взвешивания грузового автомобиля».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам автомобильным MSW
1 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
2 Техническая документация фирмы-изготовителя .
Поверка
Поверкаосуществляется по методике поверки МП 49659-12 «Весы автомобильные MSW. Методика поверки», утвержденной ФГУП «ВНИИМС».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе 2 руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ 7328-01 «Гири. Общие технические требования».
Изготовитель
Фирма «Widra GmbH», Германия
D-67551, Вормс, Тухшерерштрассе,7-9
Тел.: +49 6247 90 60 240
Заявитель
ООО «ЕФН Эко Сервис»
119297, г. Москва, ул. Родниковая, д. 5, стр. 1 Тел./факс (495) 668 39 90,(495) 668 39 91 http://evneco.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации (Госреестр № 30004-08).
119361, г. Москва, ул. Озерная, 46.
Тел./факс: (495) 437-5577, 437-5666.
E-mail: office@vniims.ru
В состав весов входит (здесь и далее терминология и нормирование метрологических характеристик приведены в соответствии с ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»):
-
• грузоприемное устройство (ГПУ) модульной конструкции, которое включает в себя 3 грузоприемных платформы;
-
• весоизмерительное устройство, включающего в себя 8 весоизмерительных датчиков (датчики весоизмерительные тензорезисторные RC3-30t C3 фирмы «Flintec GmbH», Германия (Госреестр № 19964-06);
-
• индикатор «ROWA 10», фирмы «Widra GmbH», Германия.
-
• персональный компьютер (ПК).
Для удобства заезда автомобиля весы комплектуются въездными пандусами. Управление весами осуществляется с клавиатуры и экрана ПК.
Общий вид весов приведен на рисунке 1.
___, IjriyU- '
Рисунок 1- Общий вид весов автомобильных MSW

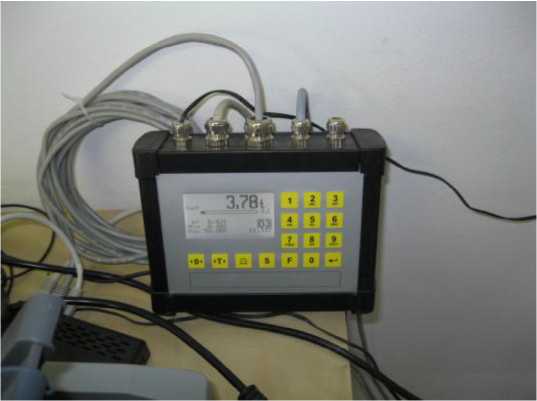

Рисунок 2 - Индикатор «ROWA 10»
Весы снабжены следующими устройствами(в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
-
- устройство полуавтоматической установки нуля (Т.2.7.2.2);
-
- устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).
Весы выполняют следующие функции:
-
- сигнализация о превышении нагрузки;
-
- индикация уровня заряда батарей;
-
- сохранение результатов измерений в памяти ПК.
Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Цифровой код обрабатывается микропроцессором, и результаты взвешивания отображаются через последовательный стандартный интерфейс (RS 232) или интерфейс Ethernet на индикаторе ROWA 10, а затем отображается на ПК.
Таблица 2 -
№ п/п |
Наименование характеристики |
Показатель характеристики |
2 |
Максимальная нагрузка, Max, т |
50 |
3 |
Минимальная нагрузка, Min, т |
0,4 |
4 |
Действительная цена деления шкалы, d, кг |
20 |
5 |
Поверочное деление, е, кг |
20 |
6 |
Число поверочных делений, n |
2500 |
7 |
Диапазон рабочих температур, °С |
От минус 10 до плюс 40 |
8 |
Число весоизмерительных датчиков, N |
8 |
9 |
Пределы допускаемой погрешности при поверке, mpe, кг | |
от 400 кг до 10000 кг |
±10 | |
от 10000 кг до 40000 кг |
±20 | |
от 40000 кг до 50000 кг |
±30 | |
10 |
Пределы допускаемой погрешности при эксплуатации, кг | |
от 400 кг до 10000 кг |
±20 | |
от 10000 кг до 40000 кг |
±40 | |
от 40000 кг до 50000 кг |
±60 | |
11 |
Параметры электрического питания | |
напряжение, В |
от 187 до 242 | |
частота, Гц |
от 49 до 51 | |
12 |
Габаритные размеры, ДХШ, м |
18x3 |
