Номер по Госреестру СИ: 49177-12
49177-12 Дефектоскопы ультразвуковые
(DYNARAY)
Назначение средства измерений:
Дефектоскопы ультразвуковые DYNARAY (далее дефектоскопы) предназначены для:
- измерений глубины залегания дефекта;
- обнаружения дефектов сварных соединений в стенках труб, в основном металле ре
зервуаров, турбин, узлов конструкций и др.
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1
Программное обеспечение
Дефектоскопы поддерживают возможность работы с автономным программным обеспечением UltraVision. Программное обеспечение UltraVision устанавливается на персональный компьютер под управлением операционной системы семейства Microsoft Windows и предназначено для:
-
- настройки дефектоскопа,
-
- сбора данных,
-
- визуализации результатов контроля,
-
- создания баз данных контроля.
Программное обеспечение UltraVision идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения.
Программное обеспечение UltraVision соответствует уровню защиты «С» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
UltraVision |
UltraVision |
3.2R7 |
04CA410A9E3B5FEF 05353985BD69645E (файл UltraVision.exe) |
MD5 |
3.2R9 |
BD9BED503E40B285 FC7C2847BE4BA1D5 (файл UltraVision.exe) |
MD5 |
При нормировании метрологических характеристик было учтено влияние программ-
ного обеспечения.
Знак утверждения типа
Знак утверждения типаЗнак утверждения наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на переднюю панель электронного блока дефектоскопа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе:
«Дефектоскопы ультразвуковые DYNARAY. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым DYNARAY
Техническая документация компании «Zetec, Inc.», Канада.
Поверка
Поверкаосуществляется по документу «Дефектоскопы ультразвуковые DYNARAY. Методика поверки МП 2512-0013-2011», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в сентябре 2011 г.
В перечень основного поверочного оборудования входят:
- контрольные образцы СО-2, СО-3 из комплекта КОУ-2 ( Госреестр № 6612-99);
- комплект образцовых ультразвуковых мер КМТ 176 М -1 ( Госреестр № 6578-78);
- образцы с искусственными отражателями из комплекта КМД4- У (Госреестр № 35581-07).
Изготовитель
Компания «Zetec Inc.», Канада
Адрес: 875 boul. Charest Ouest, Suite 100
Quebec. Qc, CANADA G1N 2C9
www.zetec.com
Заявитель
ОАО «Пергам-Инжиниринг»
Адрес: 129085, г. Москва, пр-д Ольминского, 3А
Тел.: (495) 775-75-25
www.pergam.ru
Принцип действия дефектоскопов основан на акустическом методе.
В дефектоскопах используются следующие методы акустического неразрушающего контроля:
-
- эхо-импульсный,
-
- метод контроля фазированными решетками.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до границы дефекта или донных сигналов и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.
Конструктивно дефектоскопы состоят из электронного блока и преобразователя, соединенных кабелем.
Электронный блок дефектоскопа имеет модели 64/64 PR, 128/128 PR, 64/256 PR, 256/256 PR, отличающиеся разъемами для подключения преобразователей.
Для настройки дефектоскопа и визуализации результатов контроля электронный блок дефектоскопа подключается к компьютеру с установленным программным обеспечением UltraVision.
Дефектоскопы могут быть оснащены следующими типами ультразвуковых преобразователей:
-
- наклонные A552S со сменной призмой;
-
- фазированные решетки 5L64-A12.
На передней панели корпуса электронного блока дефектоскопа расположены разъемы для подключения преобразователей, световые индикаторы состояния, разъем Ethernet, кнопка включения/выключения. Электронный блок дефектоскопа оборудован двумя вентиляторами охлаждения.
Дефектоскопы имеют несколько режимов отображения данных контроля в режиме реального времени - отображение результатов измерений, развертки типов А (А-скан), В (В-скан), C (С-скан ), D (D-скан ), изображение секторного сканирования, индикация длины проекции дефекта на поверхность сканирования.
К дефектоскопу возможно подключение сканера для контроля сварных швов дифракционно-временным методом (TOFD).

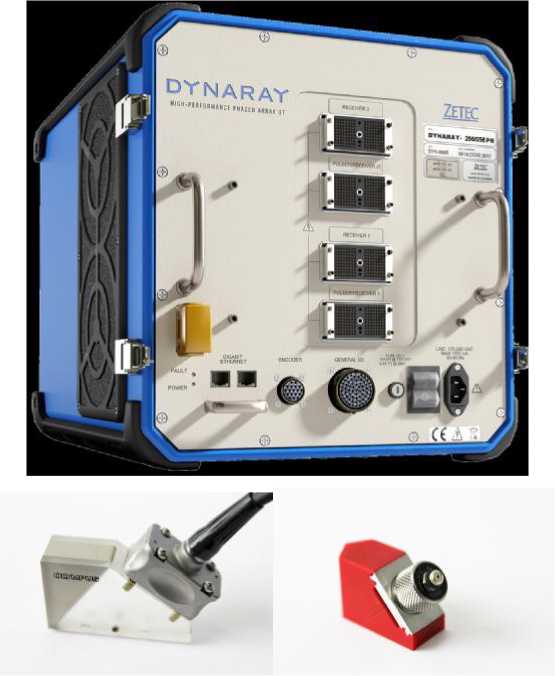

Рисунок 1 - Внешний вид дефектоскопов ультразвуковых DYNARAY и преобразователей
Наименование |
Количество | |
1 |
Блок электронный * |
1 шт. |
2 |
Преобразователь** |
от 1 шт. |
3 |
Комплект программного обеспечения UltraVision для внешнего компьютера (на CD-диске) |
1 шт. |
4 |
Адаптер LEMO |
1 шт. |
5 |
Портативный компьютер (ноутбук) |
по требованию заказчика |
6 |
Кабель Ethernet |
1 шт. |
7 |
Кейс для транспортирования |
1 шт. |
8 |
Руководство по эксплуатации |
1 экз. |
9 |
Паспорт |
1 экз. |
10 |
Методика поверки МП 2512-0013-2011 |
1 экз. |
* - модель блока электронного в соответствии с заказом .
** - количество и тип преобразователей определяются в соответствии с заказом. Фазированные решетки поставляются с адаптером.
Диапазон показаний глубины залегания дефекта, мм Диапазон измерений глубины залегания дефекта, мм Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм (где Y - измеренное значение глубины залегания дефекта, мм) Угол ввода преобразователя, градус |
от 1 до 3000; от 1 до 500; ±(0,03 + 0,01-Y); от 1 до 90; |
Пределы допускаемого отклонения точки выхода наклонного преобразователя, мм:
|
±0,5; ±1,0; |
Пределы допускаемого отклонения угла ввода наклонного преобразователя
от номинального значения, градус Диапазон скоростей распространения ультразвука в контролируемых материалах, м/с |
±2; от 1500 до 10000; |
Питание от сети переменного тока частотой от 50 до 60 Гц, напряжением (110±10) В,
Потребляемая мощность, ВА, не более Габаритные размеры электронного блока, мм, не более Масса электронного блока, кг, не более Средний срок службы, лет Средняя наработка на отказ, ч |
(220±20) В; 1500; 394х366х470; 32; 7; 10000. |
Условия эксплуатации:
|
от 0 до +45; 80 при 31°С . |
