Номер по Госреестру СИ: 49153-12
49153-12 Преобразователи вязкости жидкости
(7829 Master)
Назначение средства измерений:
Преобразователи вязкости жидкости 7829 Master (далее - преобразователи вязкости) предназначены для поверки рабочих поточных преобразователей вязкости модели 7829 и 7827 в соответствии с МИ 3302-2010 и МИ 3119-2008.
Измеряемая среда - жидкости углеводородного состава, в том числе товарная нефть, по степени подготовки соответствующая ГОСТ Р 51858-2002.
Внешний вид.
Преобразователи вязкости жидкости
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 138360
ID в реестре СИ - 360760
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Тритон-М, тритон, СХВ, СГВ, Преобразователь вязкости жидкости, Нет модификации, нет данных, 7829 Master,
Производитель
Изготовитель - Фирма "Mobrey Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Статистика
Кол-во поверок - 55
Выдано извещений - 0
Кол-во периодических поверок - 28
Кол-во средств измерений - 11
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 568 дн.
Приказы РСТ, где упоминается данный тип СИ
№1607 от 2015.12.16 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ «Ртищево»
№2340 от 2020.12.31 О внесении изменений в описание типа на систему измерений количества и показателей качества нефти № 928 на ЛПДС "Клин" АО "Транснефть - Дружба"
Наличие аналогов СИ: Преобразователи вязкости жидкости (7829 Master)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Mobrey Limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41321-09 |
Уровнемеры ультразвуковые, MSP400RH-B28 Фирма "Mobrey Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41322-09 |
Уровнемеры гидростатические, 9710 Фирма "Mobrey Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41323-09 |
Уровнемеры ультразвуковые, MSP900SH-A/20 Фирма "Mobrey Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45406-10 01.08.2015 |
Уровнемеры ультразвуковые, 3100 Фирма "Mobrey Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45406-11 05.09.2016 |
Уровнемеры ультразвуковые, 3100 Фирма "Mobrey Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
47505-11 15.08.2016 |
Контроллеры , 3490 Фирма "Mobrey Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
49153-12 |
Преобразователи вязкости жидкости, 7829 Master Фирма "Mobrey Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
90124-23 |
Преобразователи плотности жидкости измерительные, тип 7835 Фирма "Mobrey Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Преобразователи вязкости жидкости (7829 Master)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 23 | 3 | 0 | 23 | 0 | 21 | 0 | 21 | |
| ООО "РЦСМ" (RA.RU.312866) | 4 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 17 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 7 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи вязкости жидкости (7829 Master)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение установлено в преобразователе вязкости.
Сведения об идентификационных данных программного обеспечения:
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
1 |
2 |
3 |
4 |
|
Программное обеспечение преобразователя вязкости жидкости 7829 Master (серийный номер 297936) |
1.20 |
4E59 |
CRC |
|
1 |
2 |
3 |
4 |
|
Программное обеспечение преобразователя вязкости жидкости 7829 Master (серийный номер 297937) |
CC59 | ||
|
Программное обеспечение преобразователя вязкости жидкости 7829 Master (серийный номер 297938) |
1859 | ||
|
Программное обеспечение преобразователя вязкости жидкости 7829 Master (серийный номер 297939) |
A759 | ||
|
Программное обеспечение преобразователя вязкости жидкости 7829 Master (серийный номер 297940) |
7D59 | ||
|
Программное обеспечение преобразователя вязкости жидкости 7829 Master (серийный номер 298025) |
6959 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений A по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства пользователя преобразователя вязкости типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям вязкости жидкости 7829 MasterГОСТ 8.025-96. ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей.
Изготовитель
Фирма «Mobrey LTD», Великобритания.Адрес: 158 Edinburgh Avenue Slough, Berkshire,SL1 4UE, United Kingdom of Great Britain and Northern Ireland
Телефон: +44(0) 1753 756600, Факс: +44 (0) 1753 823589, www.mobrey.com
Заявитель
ОАО «Нефтеавтоматика»Адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24.
Тел/факс: (347) 228-81-70; 228-80-98. e-mail: nefteavtomatika@nefteavtomatika.ru
Испытательный центр
Государственный центр испытаний средств измерений Обособленное подразделение Головной научный метрологический центр ОАО «Нефтеавтоматика» в г. Казань, номер регистрации в Государственном реестре средств измерений - № 30141 - 10 от 01.03.2010 г.420029, РТ, г. Казань, ул. Журналистов, д.2а;
Тел/факс: (843) 272-47-86; 295-30-47; 295-30-96; e-mail: gnmc@nefteavtomatika.ru
Преобразователи вязкости являются устройствами с вибрационно-резонансным принципом работы, основанным на зависимости собственной частоты колебаний резонансного контура металлического виброэлемента (типа камертонной вилки) и добротности этого контура от плотности и вязкости измеряемой жидкости, в которую погружен виброэлемент. Колебания виброэлемента первичного преобразователя поддерживаются с помощью специального пьезо-резисторного элемента, управляемого микропроцессором. Резонансная частота колебаний зависит от механических характеристик виброэлемента, температуры и плотности измеряемой жидкости. Добротность (ширина) резонансного контура определяется вязкостью измеряемой жидкости.
Встроенный микропроцессор при помощи программного обеспечения осуществляет обработку сигналов, поступающих с первичного преобразователя, и передает по интерфейсному каналу RS 485 в цифровом виде измеряемые значения динамической вязкости и температуры.
Преобразователи вязкости 7829 Master применяются по назначению в комплекте со средствами измерений температуры с пределами абсолютной погрешности измерений не более ±0,1°С и проточными измерительными камерами, в которых они проходили поверку.

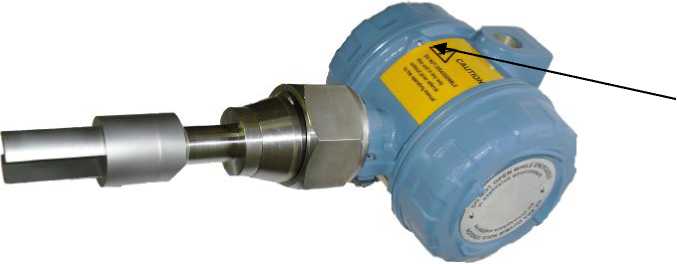

Внешний вид преобразователя вязкости представлен на рисунке 1.
Место пломбирования
Рисунок 1 - Преобразователь вязкости жидкости 7829 Master
Комплект поставки преобразователя вязкости должен соответствовать таблице 2. Таблица 2
|
Наименование |
Количество |
Примечание |
|
1. Преобразователь вязкости жидкости 7829 Master |
1 шт. | |
|
2. Руководство пользователя |
1 экз. | |
|
3. Методика поверки |
1 экз. | |
|
4. Программный пакет ADView |
1 шт. |
приведены в таблице 1. Таблица 1
|
Диапазон измерений динамической вязкости, мПа •с |
0,5..100 |
|
Пределы допускаемой приведенной погрешности, % |
±0,5 |
|
Диапазон температур рабочей среды, °С |
+5..+25 |
|
Давление рабочей среды, МПа |
0,2..4,0 |
|
Температура окружающей среды, °С |
+5..+35 |
|
Выходной сигнал аналоговый, мА |
4..20 |
|
Канал связи цифровой |
RS 485 |
|
Напряжение питания постоянного тока, В |
20..28 |
|
Г абаритные размеры, мм, не более |
350x300x300 |
|
Масса, кг, не более |
15,0 |
